उत्पाद विवरण:
|
उत्पादन नाम: | ग्लास उत्पादन लाइन | पावर: | 40kw |
---|---|---|---|
अधिकतम कांच का आकार: | 2500 * 3500mm | अधिकतम गैस का आकार भरना: | 2500 * 3200mm |
कांच की मोटाई: | 3 - 18 मिमी | इन्सुलेट ग्लास मोटाई: | 60 मिमी |
फ़ीचर: | स्वचालित | गैस सामग्री: | > 90 % |
हाई लाइट: | डबल ग्लेज़िंग उत्पादन,इन्सुलेट ग्लास लाइन |

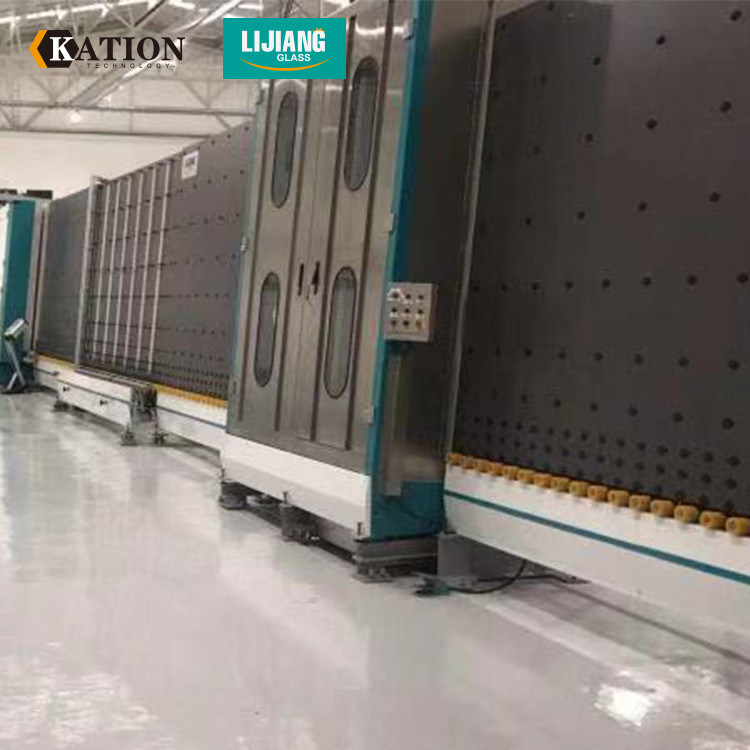

LJBZ2535G आर्गन गैस ऑनलाइन भरने के साथ स्वचालित इन्सुलेट ग्लास प्रसंस्करण मशीन
स्वचालित इंसुलेटिंग ग्लास प्रोसेसिंग लाइन का उपयोग डबल ग्लास, ट्रिपल ग्लास और स्टेप ग्लास के लिए खिड़कियों, दरवाजों, इमारतों, जहाजों, हाई-स्पीड ट्रेन खिड़कियों और इतने पर बनाने के लिए किया जाता है। इंसुलेटिंग ग्लास प्रोसेसिंग लाइन में ग्लास वॉशिंग मशीन, प्रेसिंग और फिलिंग गैस मशीन होती है। अब, हमारे पास गैस भरने के बिना सामान्य आईजी लाइन है, गैस भरने के साथ आईजी लाइन, एयर फ्लोटिंग के साथ आईजी लाइन और गैस भरने के साथ सुपर फास्ट स्पीड आईजी लाइन है।
मुख्य विशेषताएं:
• लाइन में 7 सेक्शन हैं: 01 ट्रांसफर सेक्शन; 02 वॉशिंग मशीन; 03 निर्वहन अनुभाग; 04 निरीक्षण और स्थापना अनुभाग; 05 स्थानांतरण अनुभाग; 06 दबाने और भरने अनुभाग; 07 डिस्चार्ज सेक्शन
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• सीमेंस सर्वो मोटर्स का उपयोग करना
• डबल ग्लास, ट्रिपल ग्लास का उत्पादन करने के लिए लागू है
• वैकल्पिक किनारों और आकार के ग्लास के साथ स्टेप ग्लास
• आर्गन गैस को स्वतः भर सकता है
विवरण LJBZ2535G का परिचय
• 01 स्थानांतरण अनुभाग
कोटिंग का पता लगाने का तंत्र, ऑफलाइन लो-ई फिल्म का स्वचालित पता लगाना
• 02 वॉशिंग मशीन
मुख्य विशेषता:
• 0.1 मिमी नरम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, कम-ई ग्लास धो सकते हैं
• पूर्व धोने (वैकल्पिक)
• नई हवा चाकू एल्यूमीनियम प्रोफ़ाइल (डकबिल एयर नाइफ) का उपयोग करती है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफ़ाइल बतख चोंच द्वारा समायोजित किया जाता है। यह समायोजित करने वाले शिकंजा की संख्या को कम कर सकता है, यह सुनिश्चित कर सकता है कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• एयर चाकू मोटाई के अनुसार एयर चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है
• धोने की गति प्रदर्शन के साथ ऑपरेशन बॉक्स, सही ढंग से धोने की गति (8-10 मीटर) प्रदर्शित कर सकते हैं
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
• 03 डिस्चार्ज सेक्शन
• भंडारण ग्लास
• 04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना एक इनलाइन बीम उठाने की संरचना (डबल बीम) में बदल जाती है। ग्लास का निरीक्षण करना और पोंछना आसान है
• 05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप। इसका उपयोग वास्तविक जरूरतों के अनुसार काम करते समय किया जा सकता है।
• 06 दबाने और भरने अनुभाग
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500 मिमी * 3500 मिमी) इन्सुलेट ग्लास को दो बार संपीड़ित किया जा सकता है
• ग्लास स्थानांतरित करने के लिए कन्वेयर बेल्ट को गोद ले, ग्लास को प्रेस करने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ बोर्ड दबाने
• आर्गन गैस को महत्वपूर्ण सील प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से भरें
• फॉलो-अप सीलिंग विधि के साथ कांच के विभिन्न आकार को भरने के लिए क्षेत्र निर्धारित करें, आर्गन की हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक तक पहुँच सकती है
• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
मैक्स। कांच का आकार | 2500 मिमी * 3500mm |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200mm |
मिन। कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15mm |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
ग्लास धोने की गति | 2-10m / मिनट |
ग्लास कन्वेयर गति | 45 एम / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ नरम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
हवा का दबाव | ≥0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700mm |
वजन | 6500kg |
विद्युत मापदंडों
नाम | मूल | ब्रांड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
मोटर स्थानांतरित करें | ताइवान | LINHAI |
ब्रश मोटर | ताइवान | LINHAI |
पानी का पंप | चीन | LINGXIAO |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय अवयव | ताइवान | AIRTAC |
इलेक्ट्रिक गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | देते हैं |
बटन और सूचक प्रकाश | फ्रांस | श्नीडर |
टच स्क्रीन | ताइवान | WEINVIEW |
इंटरमीडिएट रिले | जापान | OMRON |
गैस भरने के साथ आईजी लाइन ऑनलाइन |
