उत्पाद विवरण:
|
| नाम: | स्वचालित ग्लास काटने की मशीन | काटने परिशुद्धता: | ≤ ± 0.30mm |
|---|---|---|---|
| अधिकतम आकार: | 3660 × 2750mm | min.cutting का आकार: | 100 × 100mm |
| कांच की मोटाई: | 3 ~ 19mm | काटने की गति: | max100m / मिनट |
| लोड हो रहा है टेबल परिवहन की गति: | 40m / मिनट | लोडिंग टेबल झुकाव गति: | 7m / मिनट |
| लोड हो रहा है तालिका max.absorb आकार: | 3660 × 2750mm | लोड हो रहा है टेबल min.absorb आकार: | 1800 × 1800mm |
| एयर कुशन मोटर पावर: | 5.5KW | ||
| हाई लाइट: | ग्लास बनाने की मशीन,डबल ग्लेज़िंग ग्लास मशीन |
||

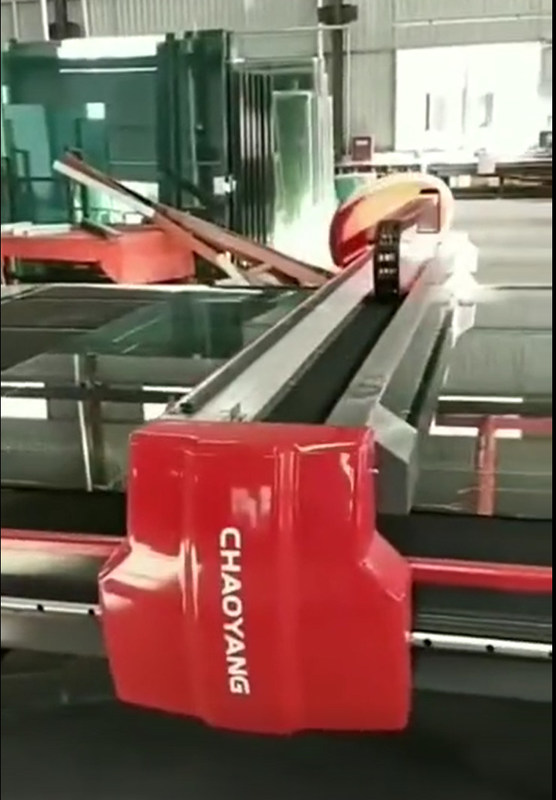

कांच काटने के लिए स्वचालित ग्लास कटिंग मशीन संचालित करना आसान है
उपकरण संरचना
स्वचालित ग्लास कटिंग मशीन में चेसिस मैकेनिज्म, बीम मैकेनिज्म, वर्कटेबल मैकेनिज्म, कटिंग नाइफ मैकेनिज्म, कन्वेइंग मैकेनिज्म, फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग मेकेनिज्म और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।
काम करने का सिद्धांत
Automatic glass cutting machine is to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control, cut the sheet. स्वचालित ग्लास कटिंग मशीन, कटे हुए ग्लास को कंफर्टेबल करने के लिए बेल्ट से संदेश देने के लिए है, स्वचालित रूप से फोटोइलेक्ट्रिक स्कैनिंग सिस्टम के माध्यम से ग्लास की स्थिति को इनपुट करती है, और फिर कटर धारक पर हीरे का पहिया के साथ काटने वाला सिर क्रमशः प्रोग्राम नियंत्रण द्वारा एक्स और वाई दिशाओं के साथ चलता है, चादर को काटो। CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. सीएनसी गति नियंत्रक का उपयोग मशीन के नियंत्रण भाग में किया जाता है, और ड्राइव भाग में उन्नत एसी सर्वो मोटर का उपयोग किया जाता है।
यांत्रिक भाग
1. काम कर तालिका: निविड़ अंधकार उच्च घनत्व प्लेट
2. टेबल: आयातित औद्योगिक महसूस (काला)
3. ब्रेकिंग बार: ठोस लकड़ी (प्राकृतिक रंग)
नोट: डिलीवरी की तारीख और तकनीकी सुधार के आधार पर, उत्पादन कंपनी उसी ब्रांड के खरीदे गए हिस्सों को बदलने का अधिकार रखती है।
तकनीकी मापदंड
1. ब्रेकिंग बार: 2 + 1 प्रकार
2. टेबल का आकार: 4300 * 3200 मिमी
3. ग्लास मोटाई: 3-19 मिमी
4. पावर: 4kw
5. टेबल की ऊंचाई: 900 + 20 मिमी
तकनीकी मापदंड
| काटने परिशुद्धता | ≤ ± 0.30mm |
| अधिकतम आकार | 3660 × 2750mm |
| min.cutting का आकार | 100 × 100mm |
| कांच की मोटाई | 3 ~ 19mm |
| काटने की गति | max100m / मिनट |
| काम कर तालिका ऊंचाई | 930 ± 25mm |
| काटने तालिका ऊंचाई | 4710 × 3250 × 930mm |
| काटने तालिका आयाम | 1500 किलो |
| लोड हो रहा है टेबल परिवहन की गति | 40m / मिनट |
| लोडिंग टेबल झुकाव गति | 7m / मिनट |
| लोडिंग टेबल आगे की दूरी | 1000 मिमी |
| लोड हो रहा है तालिका max.absorb आकार | 3660 × 2750mm |
| लोड हो रहा है टेबल min.absorb आकार | 1800 × 1800mm |
| लोडिंग टेबल आयाम (विषम स्टेशन) | 6000 × 3900 × 930mm |
| max. अधिकतम। thickness of glass packing कांच पैकिंग की मोटाई | 800 मिमी |
| न्यूनतम। चश्मे की ऊंचाई | 240 मिमी |
| ब्रेकिंग टेबल आयाम | 4200 × 3000 × 930mm |
| एयर कुशन मोटर पावर | 5.5kw |
| हवा का दबाव | 0.5--0.8Mpa |
| बिजली की आपूर्ति | AC380V 50 हर्ट्ज |
| कुल शक्ति | 18.5KW |
