डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन और सीलिंग रोबोट का विशेष कार्य

डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन और सीलिंग रोबोट का विशेष कार्य

Double glazing glass processing line is a kind of glass deep processing equipment, which is mainly used to process and make insulating glass. डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन एक प्रकार का ग्लास डीप प्रोसेसिंग उपकरण है, जिसका उपयोग मुख्य रूप से ग्लास को प्रोसेस करने और इंसुलेट करने के लिए किया जाता है। After the original glass is cut, the flat glass enters the double glazing production line. मूल ग्लास कट जाने के बाद, फ्लैट ग्लास डबल ग्लेज़िंग उत्पादन लाइन में प्रवेश करता है। Mainly through washing, drying, making spacer frame, filling desiccant, first sealing (applying butyl rubber) inspection मुख्य रूप से धोने, सुखाने, स्पेसर फ्रेम बनाने, desiccant भरने के माध्यम से, पहले सीलिंग (ब्यूटाइल रबर) निरीक्षण करना, स्पेसर फ्रेम, प्रेसिंग, दूसरा सीलिंग (पॉलीसल्फाइड ग्लू या सिलिकॉन ग्लू) लगाना, डाउनलोड करना। प्रोसेस्ड उत्पाद उच्च गुणवत्ता वाले और तेज प्रसंस्करण गति वाले होते हैं।

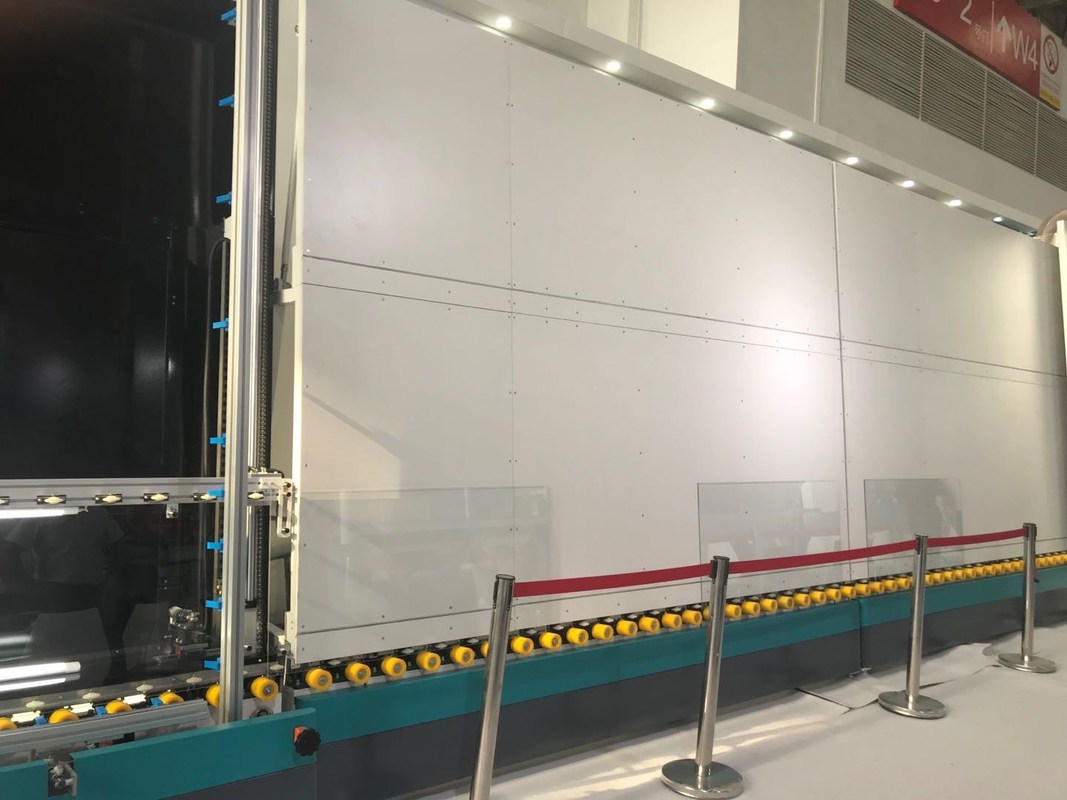

The insulating glass production line mainly consists of four sections: feeding section, washing and drying section, inspection section and pressing section. इंसुलेटिंग ग्लास प्रोडक्शन लाइन में मुख्य रूप से चार सेक्शन होते हैं: फीडिंग सेक्शन, वॉशिंग और ड्राईंग सेक्शन, इंस्पेक्शन सेक्शन और प्रेसिंग सेक्शन। The four sections are placed vertically with the same dip angle, with compact structure, practical economy, high efficiency and convenient maintenance. चार खंडों को कॉम्पैक्ट संरचना, व्यावहारिक अर्थव्यवस्था, उच्च दक्षता और सुविधाजनक रखरखाव के साथ एक ही डिप कोण के साथ लंबवत रखा गया है। The cleaning box is made of stainless steel, and the transfer roller is acid and alkali resistant rubber roller; सफाई बॉक्स स्टेनलेस स्टील से बना है, और ट्रांसफर रोलर एसिड और क्षार प्रतिरोधी रबर रोलर है; the glass cleaning can be easily observed at any time through the perspex window; कांच की सफाई आसानी से किसी भी समय पर खुली खिड़की के माध्यम से देखी जा सकती है; the feeding section and the cleaning and drying section are driven by manual stepless speed regulation motor, and the glass runs smoothly at the best speed. फीडिंग सेक्शन और क्लीनिंग एंड ड्राईिंग सेक्शन मैनुअल स्टीप्लेस स्पीड रेगुलेशन मोटर द्वारा संचालित होते हैं, और ग्लास सबसे अच्छी गति से आसानी से चलता है। In the drying section, the glass surface can be dried by using a large wind force inclined blade. सुखाने वाले भाग में, कांच की सतह को एक बड़े पवन बल इच्छुक ब्लेड का उपयोग करके सुखाया जा सकता है। The inspection section is equipped with light tube, which can clearly check the cleaning quality of glass; निरीक्षण अनुभाग प्रकाश ट्यूब से सुसज्जित है, जो स्पष्ट रूप से कांच की सफाई की गुणवत्ता की जांच कर सकता है; the closing section is equipped with glass positioning and aluminum frame positioning device, which can complete the functions of glass positioning and aluminum frame positioning. समापन खंड ग्लास पोजिशनिंग और एल्यूमीनियम फ्रेम पोजिशनिंग डिवाइस से लैस है, जो ग्लास पोजिशनिंग और एल्यूमीनियम फ्रेम पोजिशनिंग के कार्यों को पूरा कर सकता है। The glass is supported and transmitted by the conveying rubber roller. ग्लास को सपोर्ट किया जाता है और संदेश देने वाले रबर रोलर द्वारा प्रेषित किया जाता है। The conveying roller is driven by the motor (roller section motor) through the frequency converter and the chain wheel. संदेश रोलर को मोटर (रोलर सेक्शन मोटर) द्वारा आवृत्ति कनवर्टर और चेन व्हील के माध्यम से संचालित किया जाता है। The glass enters this section at a low speed from the cleaning and drying section. कांच सफाई और सुखाने वाले खंड से कम गति पर इस खंड में प्रवेश करता है। After passing the inspection, it accelerates to the next working section to improve the working efficiency. निरीक्षण पारित करने के बाद, यह कार्य कुशलता में सुधार करने के लिए अगले काम अनुभाग में तेजी लाता है। The frequency converter controls the running speed of this section's speed regulating motor, and the photoelectric switch controls the glass to enter the next working section. आवृत्ति कनवर्टर इस खंड की गति को नियंत्रित करने वाली मोटर की गति को नियंत्रित करता है, और फोटोइलेक्ट्रिक स्विच अगले कार्य अनुभाग में प्रवेश करने के लिए कांच को नियंत्रित करता है।

इन्सुलेट ग्लास उत्पादन लाइन की सफाई पानी प्रणाली एक परिसंचारी प्रणाली है, और पानी की टंकी एक निरंतर तापमान पानी हीटिंग डिवाइस से सुसज्जित है, और पानी का तापमान स्वचालित रूप से एक उचित सीमा में बनाए रखा जा सकता है।

The water is pumped out from the water tank by the water pump, sprayed on the glass surface by the spray water pipe, cleaned the glass and then returned to the water tank for recycling. पानी पंप से पानी की टंकी से बाहर पंप किया जाता है, स्प्रे पानी के पाइप द्वारा कांच की सतह पर छिड़काव किया जाता है, कांच को साफ किया जाता है और फिर रीसाइक्लिंग के लिए पानी की टंकी में वापस आ जाता है। If the water quality is poor, it needs to be equipped with a water treatment device (provided by the user). यदि पानी की गुणवत्ता खराब है, तो इसे जल उपचार उपकरण (उपयोगकर्ता द्वारा प्रदान किया गया) से लैस करने की आवश्यकता है। After treatment, the water will enter the water tank and be recycled according to the above steps. उपचार के बाद, पानी पानी की टंकी में प्रवेश करेगा और उपरोक्त चरणों के अनुसार पुनर्नवीनीकरण किया जाएगा।वायु पथ प्रणाली: इच्छुक वायु चाकू की एक जोड़ी के माध्यम से, प्रशंसक कांच को सूखा कर सकता है।

विशेष कार्य:
• वैकल्पिक किनारों के साथ स्टेप ग्लास
• काँच का आकार
• आर्गन गैस को स्वचालित रूप से भरना
• कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक
शीशे को पहियों से दूषित होने और आईजी उत्पादन की उच्च गुणवत्ता में सुधार करने के लिए निशान छोड़ने से रोकने के लिए।
• IG इकाइयों के 2 टुकड़ों को पूरी तरह से 8 वर्गों में दबाकर भरना
मुख्य विशेषताएं :
• IGU के दो टुकड़ों को एक बार में दबाया और भरा जा सकता है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
•Can be better prevented the pressing part to be out of shape by pressing two pieces of IGU in once time. • बेहतर हो सकता है कि एक बार में IGU के दो टुकड़ों को दबाकर दबाव वाले हिस्से को आकार से बाहर रखा जा सके। Can reach 27s for each 1m*1m double glass, improving work efficiency highly कार्य कुशलता में सुधार करते हुए प्रत्येक 1 मीटर * 1 मीटर डबल ग्लास के लिए 27 तक पहुंच सकता है
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त किया है
•Solving the problem of waiting for working on the sealing robot. • सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान। Installing two spacer frames for two IGU by one workman एक कार्यकर्ता द्वारा दो IGU के लिए दो स्पेसर फ्रेम स्थापित करना
• ईआरपी सिस्टम (वैकल्पिक) के साथ स्वचालित रूप से कांच के आकार को मापने और लेबलिंग (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है)
• ट्रांसफर पार्ट से लेकर प्रेस वाले हिस्से तक, प्रत्येक भाग को विभाजित किया गया है
•Suitable for mass production in a factory. • एक कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त है। Ultra-fast speed अल्ट्रा-तेज गति

Soecification:
