उत्पाद विवरण:
|
उत्पाद का नाम: | ऊर्ध्वाधर इन्सुलेट ग्लास उत्पादन लाइन | मैक्स।: | 2500 मिमी * 3500mm |
---|---|---|---|
मिन।: | 280 मिमी * 450 मिमी | कांच की मोटाई: | 3-15mm |
इन्सुलेट ग्लास मोटाई: | 60 मिमी | ग्लास धोने की गति: | 2-10m / मिनट |
हाई लाइट: | 10 मीटर / मिनट डबल ग्लास मशीन,ग्लेज़िंग अछूता ग्लास उपकरण |

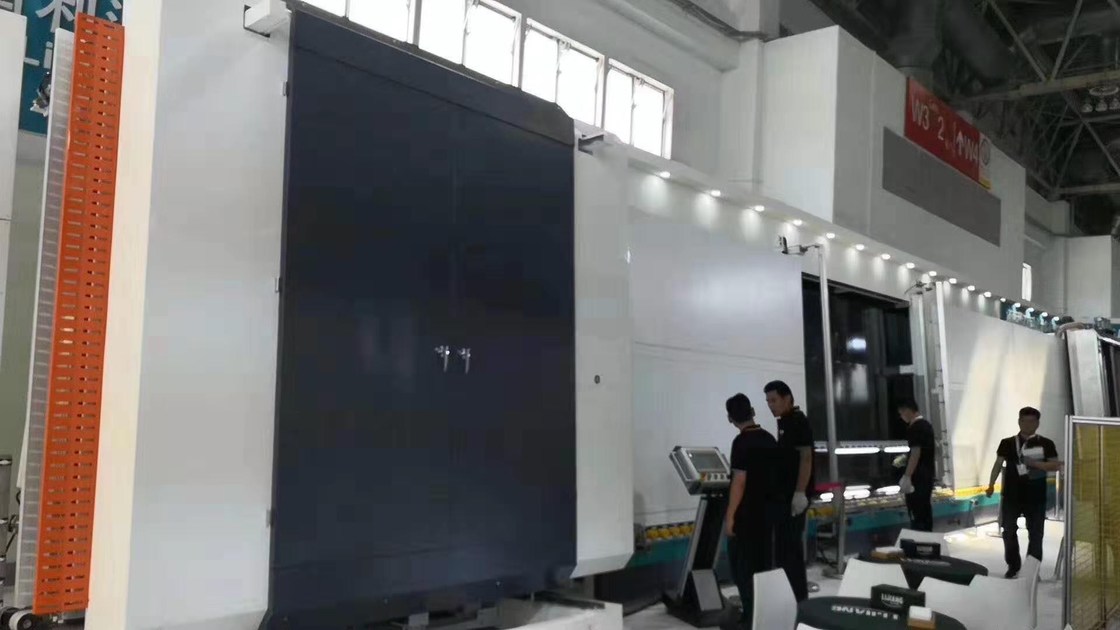

स्वचालित डबल ग्लेज़िंग खोखले ग्लास प्रसंस्करण मशीन LJBZ2535 / अछूता ग्लास प्रसंस्करण लाइन
LIJIANG उत्पादन लाइन नवीनतम प्रौद्योगिकी को अपनाती है, इसका मुख्य उद्देश्य उच्च अंत बनाना है
गुणवत्ता, नवीनतम उत्पादन तकनीक के साथ ग्राहकों को प्रदान करने के लिए, उत्पादन क्षमता में सुधार,
उत्पादन लागत को बचाने और अधिकतम लाभ का उत्पादन।
अब LIJIANG में मुख्य रूप से दो अलग-अलग तकनीकों के साथ दो प्रकार की IG लाइन है।एक उपयोग करता है
ट्रांसफ़र व्हील्स को ग्लास ट्रांसपोर्ट करने के लिए, और दूसरी एक नई तकनीक है जो एयर-फ्लोटिंग का उपयोग करती है
ग्लास परिवहन के लिए प्रौद्योगिकी।यह नई तकनीक कांच को दूषित होने से बचाने के लिए है
पहियों और निशान छोड़ने से, इसलिए नई तकनीक का उपयोग आईजी उत्पादन की उच्च गुणवत्ता में सुधार करने के लिए किया जाता है।
LJBZ2535glass दबाव अनुभाग का उपयोग इन्सुलेट ग्लास और फ्लैट के दबाने और फ्लैट के लिए किया जाता है
दबाव।इस भाग में दो क्रिया पूरी होती हैं, जो संरचना की लंबाई को बहुत कम करती हैं
पूरे इन्सुलेट ग्लास उत्पादन लाइन की।
ग्लास समर्थित है और पॉलीयुरेथेन रोलर द्वारा प्रेषित किया जाता है।ट्रांसमिशन रोलर चलाया जाता है
मोटर द्वारा आवृत्ति रूपांतरण की गति के माध्यम से, जो चेन व्हील द्वारा संचालित होता है।तय किया हुआ
रियर प्रेशर प्लेट ग्लास कॉन्विंग की सहायता के लिए एयर कुशन डिवाइस से लैस है।हवा का कुशन
गैस स्रोत को उच्च परिशुद्धता फिल्टर द्वारा फ़िल्टर किया जाता है।पवन नियंत्रण प्रणाली के अनुसार समायोजित किया जाता है
कांच की कार्यशील स्थिति।जंगम फ्रंट प्रेसर एक सक्शन डिवाइस से लैस हो सकता है
ग्लास को मजबूती से पकड़ें।हाइड्रोलिक दबाव ड्राइव नियंत्रण गतिविधियों द्वारा ग्लास स्लाइस और फ्लैट दबाव
कंप्रेसर के तुल्यकालिक संचरण शाफ्ट से पहले, सुनिश्चित करें कि ग्लास के दो टुकड़े कर सकते हैं
सुरक्षित और संतुलित पोर्टफोलियो और समय और दबाव रोलर, हाइड्रोलिक प्रणाली के अनुसार सेट करें
स्वचालित रूप से कांच के आकार के अनुसार चार प्रकार के दबाव प्रदान करने के लिए अलग-अलग हो सकता है
खोखले ग्लास के विनिर्देशों को आवश्यक दबाव रोलर के अनुसार किया जा सकता है, के अनुरूप
इन्सुलेट ग्लास की आवश्यकताएं।
ग्लास पक्ष और ग्लास पोजिशनिंग के बाएँ और दाएँ अभिविन्यास के दोनों पैरामीटर और
उपयोगकर्ता की आवश्यकताओं के अनुसार डाउन दिशा निर्धारित की जाती है।सर्वो प्रणाली सही कर सकते हैं
सेटिंग पैरामीटर निष्पादित करें।
यह सुनिश्चित करने के लिए समायोज्य बिंदुओं का उपयोग करने वाला चीन का पहला है कि प्लेटन कभी ख़राब नहीं होगा।
हम दबाव बोर्ड में सीएनसी प्रौद्योगिकी को अपनाते हैं।हमने अंदर के समायोज्य बिंदुओं को डिज़ाइन किया है
हर समय बैक प्लेट को सीधा रखने के लिए प्रेसिंग बोर्ड।चीन में, LIJIANG को छोड़कर, कोई भी नहीं कर सकता है
गारंटी है कि दबाने वाला बोर्ड 10 या 20 इस्तेमाल के बाद हर समय लंबवत और सीधा रहेगा
वर्षों।हालाँकि, हम इस समस्या को पहले ही हल कर देते हैं।
आईजी इकाइयों को दबाने के लिए दबाने वाला बॉक्स सर्वो मोटर और टाइमिंग बेल्ट का उपयोग करता है।
सर्वो मोटर कांच और एल्यूमीनियम स्पेसर की मोटाई की सही गणना की जा सकती है।
पारंपरिक हाइड्रोलिक स्टेशन की तुलना में, सर्वो मोटर सटीक कार्य करने की गारंटी दे सकता है
दबाव और नुकसान से कांच की रक्षा, एक ही समय में काम की गति में वृद्धि।
वॉशिंग मशीन के अंदर की विशेष संरचना स्वचालित रूप से कांच की मोटाई को पहचान सकती है।
कांच की विभिन्न मोटाई को जल्दी से स्थानांतरित करना, उत्पादन की गति बढ़ाना।
परीक्षण के अनुसार, 1 एम * एम इन्सुलेट ग्लास का उत्पादन करने के लिए केवल 22s लगते हैं।
1)।एक सार्वभौमिक संयुक्त उपकरण है, जब कांच की मोटाई को बदल दिया गया था, हवा चाकू करेगी
दूरी को समायोजित करने के लिए आगे और पीछे की ओर बढ़ें ताकि बीच की सापेक्ष दूरी
हवा चाकू और कांच स्थिर है, ताकि परिवर्तनों के कारण कांच को नुकसान से बचने के लिए
कांच की मोटाई का।
मैक्स।कांच का आकार | 2500 मिमी * 3500mm |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200mm |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15mm |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
ग्लास धोने की गति | 2-10m / मिनट |
ग्लास कन्वेयर गति | 45 एम / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ नरम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मी / मिनट |
हवा का दबाव | ≥0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700mm |
वजन | 6500kg |
नाम | मूल | ब्रांड |
मोटर स्थानांतरित करें | जर्मनी | सीमेंस |
ब्रश मोटर | जर्मनी | सीमेंस |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
छोटा बटन | ताइवान | देते हैं |
बटन और सूचक प्रकाश | फ्रांस | श्नीडर |
टच स्क्रीन | ताइवान | WEINVIEW |
इंटरमीडिएट रिले | जापान | OMRON |
पानी का पंप | चीन | LINGXIAO |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय अवयव | ताइवान | AIRTAC |
बिजली का गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | कोरिया | AUTONICS |
जिनान LIJIANG स्वचालन उपकरण कं, लि |
