उत्पाद विवरण:
|
| उत्पादन का नाम: | कांच प्रसंस्करण लाइन इन्सुलेट | अधिकतम कांच का आकार: | 2500 मिमी * 3500mm |
|---|---|---|---|
| मिन ग्लास का आकार: | 400mm * 280mm | कांच की मोटाई: | 3 - 15 मिमी |
| वॉशिंग मशीन: | स्टेनलेस स्टील | दबाने की मशीन: | एडजस्टेबल पॉइंट्स |
| गारंटी: | 1 साल | ब्रांड: | लिजिआंग ग्लास |
| हाई लाइट: | 15 मिमी ग्लास विंडो लाइन बनाने की मशीन,400 मिमी * 280 मिमी खिड़की लाइन बनाने की मशीन |
||

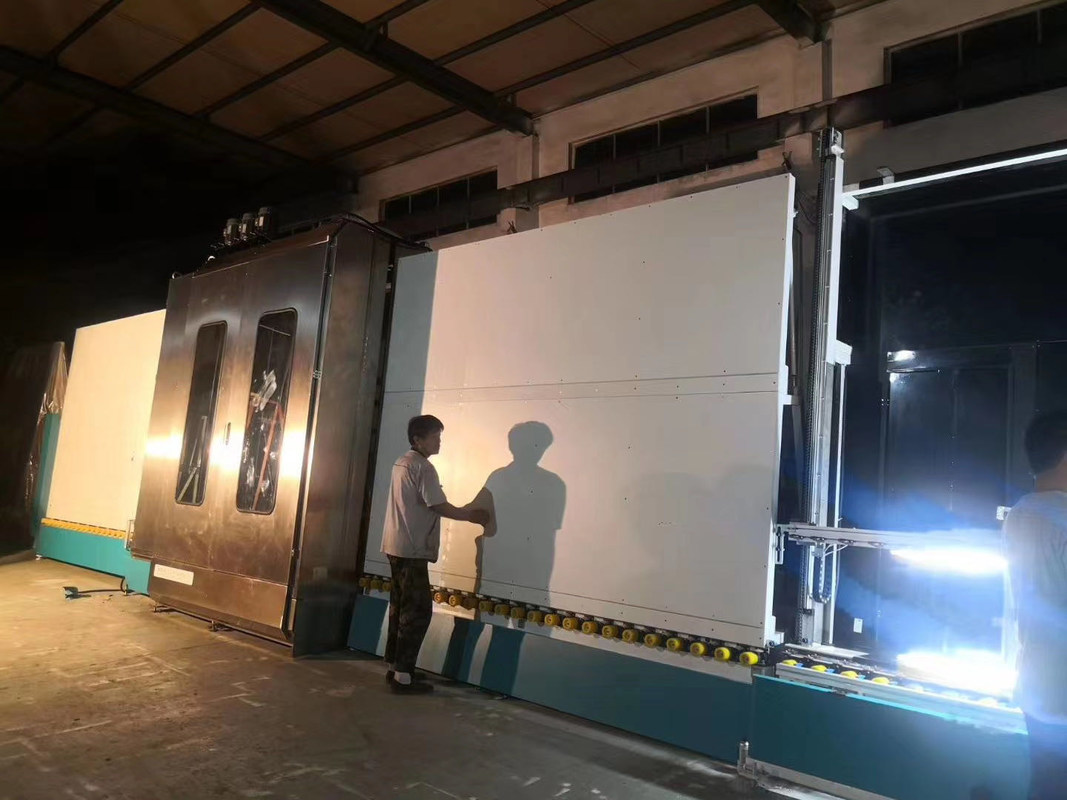

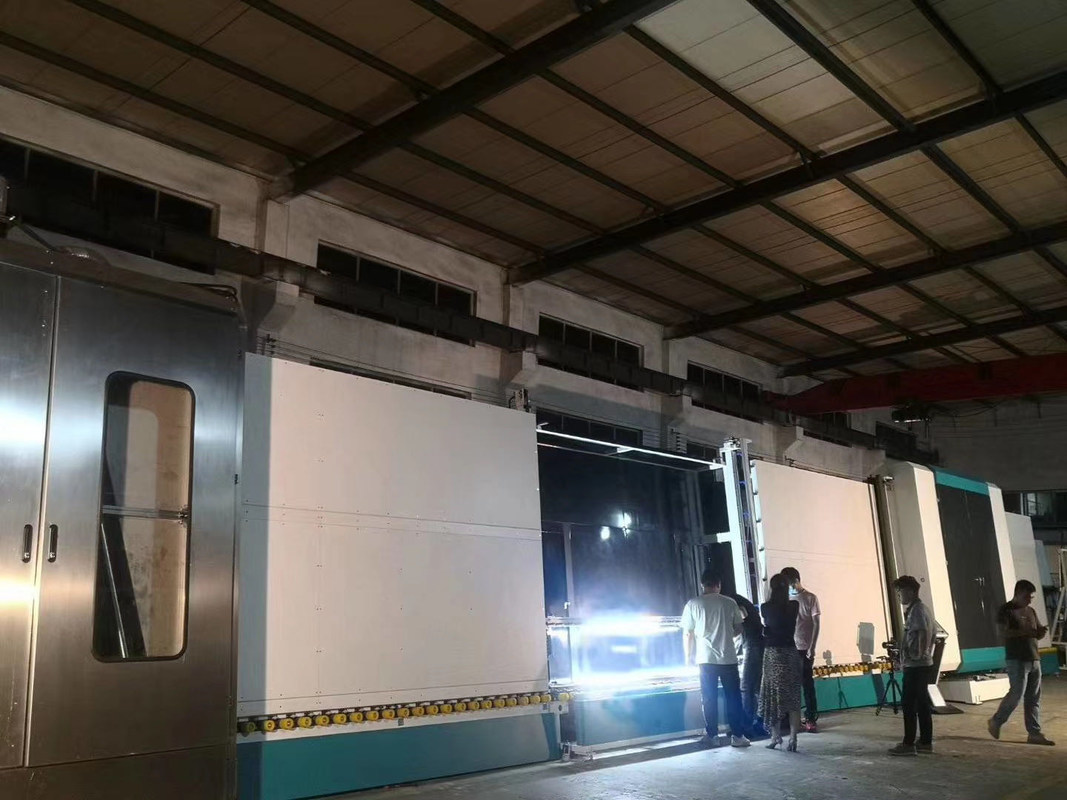

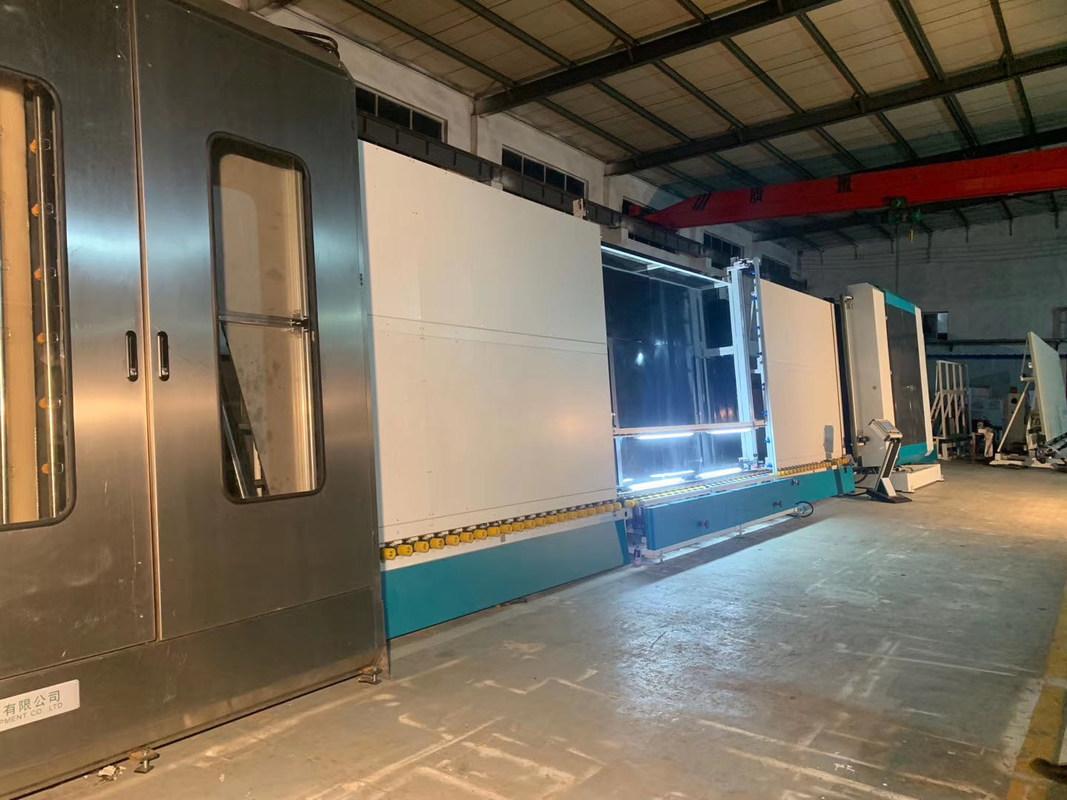

आर्गन गैस वैकल्पिक फ़ंक्शन को भरने के साथ ऊर्ध्वाधर डबल ग्लेज़िंग ग्लास उत्पादन लाइन
ग्लास विंडो लाइन मेकिंग मशीन डबल ग्लास विथ फिलिंग आर्गन गैस ऑप्शनल फंक्शन
विवरण LJBZ2535G का परिचय
आर्गन गैस फिलिंग इन्सुलेट ग्लास प्रोसेसिंग लाइन में 7 सेक्शन पूरी तरह से हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन अनुभाग;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने अनुभाग;
07 डिस्चार्ज सेक्शन।
• 01 स्थानांतरण अनुभाग
कोटिंग का पता लगाने वाला तंत्र, ऑफलाइन लो-ई फिल्म का स्वचालित पता लगाना
• 02 वॉशिंग मशीन
मुख्य विशेषता:
• कम-ई ग्लास को साफ करने के लिए 0.1 मिमी नरम बालों के साथ 6 नरम ब्रश का उपयोग करें
• प्रीवॉश (वैकल्पिक)
• नया एयर चाकू एल्यूमीनियम प्रोफ़ाइल (डकबिल एयर नाइफ) का उपयोग करता है, और एयर आउटलेट का आकार एल्यूमीनियम प्रोफ़ाइल डकबिल द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, यह सुनिश्चित कर सकता है कि प्रत्येक पेंच ढीला नहीं है, और एयर चाकू प्रतिध्वनि से बचें।
• हवा चाकू की चौड़ाई मोटाई के अनुसार स्वचालित रूप से समायोजित की जा सकती है
• धोने की गति प्रदर्शन के साथ ऑपरेशन बॉक्स, जो सटीक रूप से धोने की गति (8-10 मीटर) प्रदर्शित कर सकता है
• पानी की टंकी, पानी की पुनःपूर्ति प्रणाली का स्वचालित तापमान नियंत्रण
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
• ०३ डिस्चार्ज सेक्शन
• भंडारण ग्लास
• 04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना एक इनलाइन बीम उठाने संरचना (डबल बीम) में बदल जाती है।ग्लास का निरीक्षण करना और पोंछना आसान है
• 05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप।इसका उपयोग वास्तविक जरूरतों के अनुसार काम करते समय किया जा सकता है।

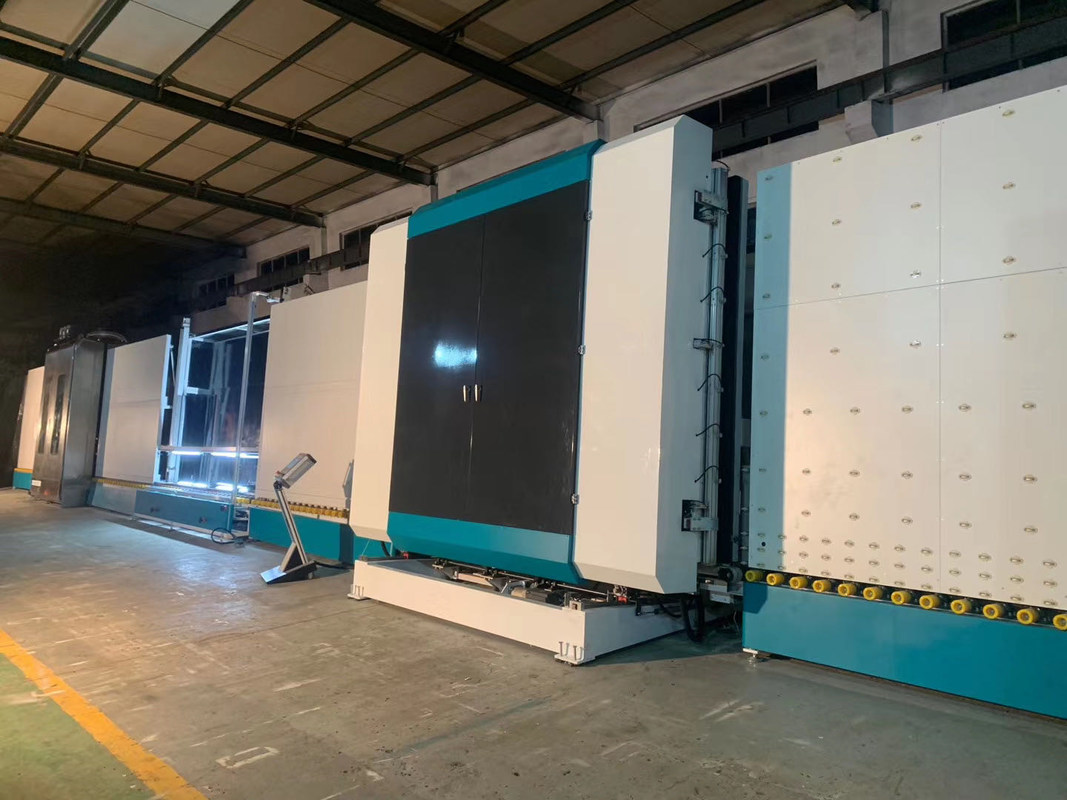

• 06 दबाने और भरने अनुभाग
कांच दबाने बोर्ड का विशेष लाभ:
मुख्य विशेषता:
• अतिरिक्त लंबे (2500 मिमी * 3500 मिमी) इन्सुलेट ग्लास को दो बार संकुचित किया जा सकता है
• ग्लास को स्थानांतरित करने के लिए एक कन्वेयर बेल्ट को अपनाएं और ग्लास को पुश करने के लिए सर्वो मोटर का उपयोग करें
• आसान रखरखाव के लिए प्रेसर प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए एडजस्टेबल स्ट्रक्चर प्रेस मशीन
• उच्च आर्गन सामग्री के साथ आर्गन गैस का उच्च सील प्रभाव और स्वचालित भरना
• आर्गन लॉस को कम करने के लिए फॉलो-अप सीलिंग विधियों के साथ विभिन्न आकार के चश्मे को भरने के लिए ज़ोन स्थापित किए जाते हैं
• गैस का मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक तक पहुँच सकती है
• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500 मिमी * 3500mm |
| गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200mm |
| मिन।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15mm |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| ग्लास धोने की गति | 2-10m / मिनट |
| ग्लास कन्वेयर गति | 45 एम / मिनट |
| ब्रश धोना | 0.1 मिमी बालों के साथ नरम ब्रश के 3 जोड़े |
| जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 0.8 मी / मिनट |
| हवा का दबाव | ≥0.8MPa |
| कुल शक्ति | 3P 380V 50HZ 40KW |
| आयाम | 23500 * 3500 * 3700mm |
| वजन | 6500kg |
विद्युत मापदंडों
| नाम | मूल | ब्रांड |
| सर्वो मोटर | जर्मनी | सीमेंस |
| पीएलसी | जर्मनी | सीमेंस |
| कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
| आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
| मोटर स्थानांतरित करें | ताइवान | LINHAI |
| ब्रश मोटर | ताइवान | LINHAI |
| पानी का पंप | चीन | LINGXIAO |
| मार्गदर्शक | ताइवान | HIWIN |
| वायवीय अवयव | ताइवान | AIRTAC |
| इलेक्ट्रिक गेज | चीन | मिरान |
| फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
| छोटा बटन | ताइवान | देते हैं |
| बटन और सूचक प्रकाश | फ्रांस | श्नीडर |
| टच स्क्रीन | ताइवान | WEINVIEW |
| इंटरमीडिएट रिले | जापान | OMRON |
| गैस भरने के साथ आईजी लाइन ऑनलाइन | ||
सुपर फास्ट आईजी लाइन की मुख्य विशेषताएं
• दो IGU को एक समय में दबाया जा सकता है और गैस से भरा जा सकता है, प्रत्येक IGU को 90% से अधिक आर्गन गैस से भरा जा सकता है
• IGU को दो बार दबाने से, आप दबाए गए हिस्से को अपना आकार खोने से रोक सकते हैं।यह प्रत्येक 1m * 1m डबल ग्लास के लिए 27 सेकंड तक पहुंच सकता है, जो कार्य क्षमता में काफी सुधार करता है।
2019 में चीन में पेटेंट हुई हाई-स्पीड IG प्रोसेसिंग लाइन
• सीलिंग रोबोट के काम करने की प्रतीक्षा करने की समस्या का समाधान करता है।एक कार्यकर्ता दो IGU पर दो स्पेसर फ्रेम स्थापित करता है
• ईआरपी सिस्टम (वैकल्पिक) का उपयोग करके कांच के आकार और लेबलिंग का स्वचालित माप (लेबलिंग प्री-प्रेस और पोस्ट-प्रेस हो सकता है)
• स्थानांतरण भागों से प्रेस भागों तक, प्रत्येक भाग विभाजित है
• कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।सुपर हाई स्पीड
