उत्पाद विवरण:
|
| उत्पादन का नाम: | इंसुलेटिंग ग्लास सीलेंट सीलिंग रोबोट मशीन | अधिकतम कांच का आकार: | 2500 मिमी * 4000 mm |
|---|---|---|---|
| मिन ग्लास का आकार: | 400mm * 300 मिमी | कांच की मोटाई: | 12-56mm |
| वॉशिंग मशीन: | स्टेनलेस स्टील | दबाने की मशीन: | एडजस्टेबल पॉइंट्स |
| गारंटी: | 1 साल | ब्रांड: | लिजिआंग ग्लास |
| हाई लाइट: | लंबवत डबल ग्लेज़िंग सीलिंग मशीन,लंबवत डबल ग्लेज़िंग ग्लास मशीन,56 मिमी डबल ग्लेज़िंग सीलिंग मशीन |
||
स्वचालित वर्टिकल इंसुलेटिंग ग्लास सीलेंट सीलिंग रोबोट मशीन
की मुख्य विशेषताएं Main इंसुलेटिंग ग्लास सीलिंग रोबोट मशीन:
• जापान यास्कावा सर्वो प्रणाली नियंत्रण, पूरी तरह से स्वचालित और कुशल सीलिंग मशीन
• 4 खंड, कांच स्टोर कर सकते हैं
• एक तुल्यकालिक बेल्ट, स्थिर संचरण, और सटीक स्थिति का उपयोग करना
• कांच के कोनों को स्वचालित रूप से ठीक करने के लिए खुरचनी और रोलर का उपयोग करें
• कांच के आकार और गोंद की गहराई का स्वचालित माप (30 मिमी)
• प्रत्येक स्वचालित फ़ंक्शन मैन्युअल ऑपरेशन के साथ आता है
• डबल ग्लास के साथ लेपित किया जा सकता है
• विशेष आकार का ग्लास स्टेप्ड ग्लास, वैकल्पिक किनारों के साथ ट्रिपल-लेयर ग्लास (वैकल्पिक)
• बूस्टर पंप का एक सेट सीलेंट के दो सेट को नियंत्रित करता है (वैकल्पिक)
• सिलिकॉन, पॉलीसल्फ़ाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग किया जा सकता है
• स्टेप ग्लास की आसान कोटिंग के लिए ग्लू हेड मशीन के सामने स्थित होता है
• इंसुलेटिंग ग्लास प्रोसेसिंग लाइन के साथ जोड़ा जा सकता है
• स्कैन कोड फ़ंक्शन के साथ (वैकल्पिक)
इन्सुलेट ग्लास सीलिंग रोबोट की विशिष्टता
| नमूना | एलजेटीजे2540डी |
| वोल्टेज पावर | 380V 13KW |
| हवा का दबाव | 0.5 ~ 0.7 एमपीए |
| दबाव निकालना | 32एमपीएM |
| मैक्स।ग्लास आकार | 2500*4000mm |
| न्यूनतम कांच का आकार | 400*300mm |
| कांच की मोटाई | 12 ~ 56 मिमी |
| काम करने की गति | 5 ~ 40 मीटर / मिनट |
| समग्र आयाम | 11000*1500*4500mm |
२.२ मशीन शोर No
| ए-भारित ध्वनि दबाव स्तर | |
| स्टैंड-बाय स्टेट | कार्यशील अवस्था |
| ५० डीबी | 85 डीबी |
ग्लास सीलिंग मशीन इन्सुलेट करने का कार्य और सुविधा
1. यह मशीन ग्लास डीप-प्रोसेसिंग उद्यमों के लिए उपयुक्त है, जिसमें उच्च स्तर का स्वचालन, श्रम तीव्रता को कम करना, जनशक्ति की बचत करना और उत्पादन क्षमता में सुधार करना है।
2. पूरी मशीन मेमोरी फंक्शन के साथ मैन-मशीन टच स्क्रीन इंटरफेस को अपनाती है।
3. सील करने के बाद, कांच के चारों कोने बुलबुले के बिना भरे हुए हैं, और सतह बेवल किनारों के बिना चिकनी है
4. स्वतंत्र सीलेंट आपूर्ति प्रणाली (सरगर्मी उपकरण सहित) के दो सेट अपनाए जाते हैं, और दो प्रकार के सीलेंट को जल्दी से स्विच किया जा सकता है, और एक-कुंजी ऑपरेशन सुविधाजनक है (टाइप II)
5. मशीन की चौड़ाई 1.5 मीटर, एक छोटा पदचिह्न, और अंतरिक्ष-बचत है
6. तीसरा स्तर ग्लास को पहले से स्टोर कर सकता है, प्रभावी ढंग से दक्षता में सुधार कर सकता है
7. सबसे छोटा खोखला कांच जिसे संसाधित किया जा सकता है वह है 400*300mm
8. मिक्सर में एंटी-ब्लॉकिंग डिवाइस लगाया जाता है
9. सर्वो नियंत्रण प्रणाली स्थिर प्रदर्शन के साथ एक विश्व प्रसिद्ध ब्रांड (यास्कावा, जापान) को अपनाती है
10. शाफ्ट ट्रांसमिशन ग्लास को स्थिर और सटीक स्थिति बताता है।

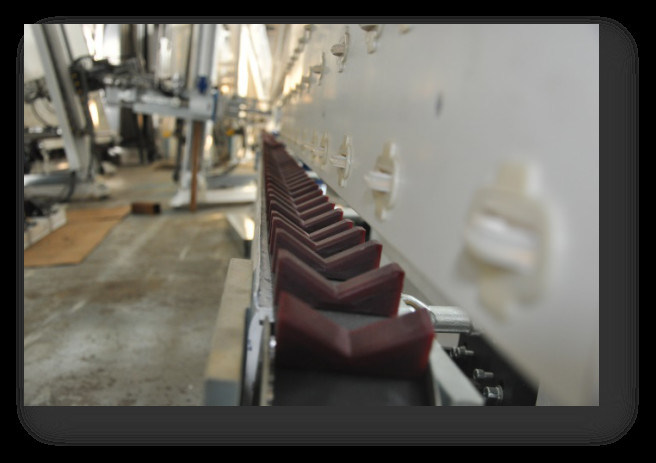

11. विशेष वी-आकार का ट्रांसमिशन बेल्ट सीलेंट को कन्वेयर बेल्ट से चिपके रहने से रोकता है और यह सुनिश्चित करता है कि कांच का किनारा साफ है।वी-आकार के ब्लॉक को बदला जा सकता है।
12. मशीन के दीर्घकालिक स्थिर उपयोग को सुनिश्चित करने के लिए स्पेयर पार्ट्स को मानकीकृत और उच्च परिशुद्धता में उत्पादित किया जाता है
13. तीन-परत कांच के लिए उपयुक्त।
14. चिकनी ग्लास संदेश सुनिश्चित करने के लिए पिछली प्लेट संदेश पहिया एम्बेडेड व्हील को गोद लेती है
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500*4000mm |
| न्यूनतम।कांच का आकार | 400*300mm |
| कांच की मोटाई | 12-50 मिमी |
| काम करने की गति | 5-40मी/मिनट |
| हवा का दबाव | 0.6MPa |
| दबाव निचोड़ें | 32MPaMP |
| वोल्टेज शक्ति | 380V 15kw |
| समग्र आयाम | 11000*2000*3500mm |
विद्युत पैरामीटर
| नाम | मूल | ब्रांड |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो चालक | जापान | यास्कावा |
| सी पी यू | जापान | यास्कावा |
| कम वोल्टेज घटक | जर्मनी | सीमेंस |
| गाइडवे | ताइवान | HIWIN |
| बिजली की आपूर्ति को बदलना | ताइवान | मेगावाट |
| सेंसर स्विच | कोरिया | ऑटोनिक्स |
| वायवीय घटक | जापान | एसएमसी |
| टच स्क्रीन | चीन | गोशानी |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो चालक | जापान | यास्कावा |
लिजिआंग ग्लास के संबंधित उत्पाद
आर्गन गैस वैकल्पिक समारोह भरने के साथ लंबवत डबल ग्लेज़िंग ग्लास उत्पादन लाइन:
LJBZ2535G का विवरण परिचय
आर्गन गैस फिलिंग इंसुलेटिंग ग्लास प्रोसेसिंग लाइन में पूरी तरह से 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन खंड;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाले खंड;
07 निर्वहन खंड।
• 01 स्थानांतरण अनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
• 02 धुलाई मशीन
मुख्य विशेषता:
• लो-ई ग्लास को साफ करने के लिए 6 0.1 मिमी सॉफ्ट ब्रिसल्स और सॉफ्ट ब्रिसल्स का उपयोग करें
• प्री-वॉश (वैकल्पिक)
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) को अपनाता है, और एयर आउटलेट के आकार को एल्युमीनियम प्रोफाइल डकबिल द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू प्रतिध्वनि से बचें।
• हवा के चाकू मोटाई के अनुसार हवा के चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकते हैं
• वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स धुलाई की गति (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वचालित तापमान नियंत्रण और पानी की पुनःपूर्ति प्रणाली
• यूरोपीय शोर में कमी प्रणाली
• स्टेनलेस स्टील सामग्री
• 03 डिस्चार्ज सेक्शन
• भंडारण कांच
• 04 निरीक्षण और स्थापना अनुभाग
new की नई संरचना यह अनुभाग को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण और पोंछना आसान है
• 05 स्थानांतरण खंड
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
• 06 प्रेसिंग और फिलिंग सेक्शन
ग्लास प्रेसिंग बोर्ड का विशेष लाभ:
मुख्य विशेषता:
• अतिरिक्त लंबा (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
• कांच एक कन्वेयर बेल्ट द्वारा संप्रेषित किया जाता है, और कांच एक सर्वो मोटर द्वारा दबाया जाता है
• आसान रखरखाव के लिए प्रेशर प्लेट को खोला जा सकता है
• लंबे समय तक सेवा जीवन सुनिश्चित करने के लिए समायोज्य दबाव प्लेट संरचना
• स्वचालित रूप से आर्गन से भरा, सीलिंग प्रभाव स्पष्ट है, और आर्गन सामग्री अधिक है
• कांच के विभिन्न आकारों को भरने के लिए क्षेत्र निर्धारित करें, और आर्गन हानि को कम करने के लिए बाद की सीलिंग विधियों को अपनाएं
• गैस का मान सेट किया जा सकता है और गैस भरने की प्रक्रिया को टच स्क्रीन पर प्रदर्शित किया जा सकता है
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए फास्ट रिएक्टिंग सेंसर
• गैस की सघनता 90% से अधिक तक पहुंच सकती है
• स्पेसर फ्रेम पर छेद करने की कोई जरूरत नहीं
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण कांच
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
| गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 3200 मिमी |
| न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10मी/मिनट |
| ग्लास कन्वेयर गति | ४५मी/मिनट |
| धुलाई ब्रश | ०.१ मिमी बालों के साथ ३ जोड़ी नरम ब्रश |
| जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
| हवा का दबाव | 0.8MPa |
| कुल शक्ति | 3P 380V 50HZ 40KW |
| आयाम | 23500*3500*3700mm |
| वजन | 6500किग्रा |
विद्युत पैरामीटर
| नाम | मूल | ब्रांड |
| सर्वो मोटर | जर्मनी | सीमेंस |
| पीएलसी | जर्मनी | सीमेंस |
| कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
| आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
| स्थानांतरण मोटर | ताइवान | लिन्हाई |
| ब्रश मोटर | ताइवान | लिन्हाई |
| पानी का पम्प | चीन | लिंगज़ियाओ |
| मार्गदर्शक | ताइवान | HIWIN |
| वायवीय घटक | ताइवान | एयरटैक |
| इलेक्ट्रिक गेज | चीन | मिरान |
| फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
| सूक्ष्म स्विच | ताइवान | देते हैं |
| बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
| टच स्क्रीन | ताइवान | समीक्षा |
| इंटरमीडिएट रिले | जापान | OMRON |
| ऑनलाइन गैस भरने के साथ आईजी लाइन | ||
सुपर फास्ट आईजी लाइन की मुख्य विशेषताएं
• इंसुलेटिंग ग्लास के दो टुकड़ों को एक बार में दबाया और फुलाया जाता है, और इंसुलेटिंग ग्लास का प्रत्येक टुकड़ा 90% से अधिक आर्गन गैस से भरा होता है
• IGU के दो टुकड़ों को एक बार में दबाने से दबे हुए हिस्से की विकृति को बेहतर तरीके से रोका जा सकता है।प्रत्येक 1m*1m डबल ग्लास 27s तक पहुंच सकता है, जो कार्य कुशलता में काफी सुधार करता है
• हाई-स्पीड IG प्रोसेसिंग लाइन, 2019 में चीनी पेटेंट प्राप्त किया
• काम की प्रतीक्षा कर रहे रोबोट को सील करने की समस्या का समाधान करें।एक कार्यकर्ता दो IGU के लिए दो स्पेसर फ्रेम स्थापित करता है
• ईआरपी सिस्टम स्वचालित रूप से कांच के आकार और लेबलिंग को मापता है (दबाने से पहले और बाद में लेबलिंग) (वैकल्पिक)
• संदेश देने वाले हिस्से से दबाने वाले हिस्से तक, हर हिस्से को अलग किया जाता है
• कारखानों में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।सुपर फास्ट स्पीड
