उत्पाद विवरण:
|
| उत्पादन का नाम: | कांच प्रसंस्करण लाइन इन्सुलेट | अधिकतम भरने का आकार: | 2500 मिमी * 7000 मिमी |
|---|---|---|---|
| गैस की सांद्रता: | > 98% | गैस: | आर्गन गैस |
| गारंटी: | 1 साल | ब्रांड: | लिजिआंग ग्लास |
| हाई लाइट: | 98% डबल ग्लेज़िंग ग्लास मशीन,आर्गन गैस डबल ग्लेज़िंग ग्लास मशीन,आर्गन गैस इंसुलेटिंग ग्लास प्रोसेसिंग लाइन |
||
टच स्क्रीन ऑपरेटिंग सुविधाजनक इंसुलेटिंग ग्लास प्रोसेसिंग लाइन 98% आर्गन गैस फिलिंग के साथ

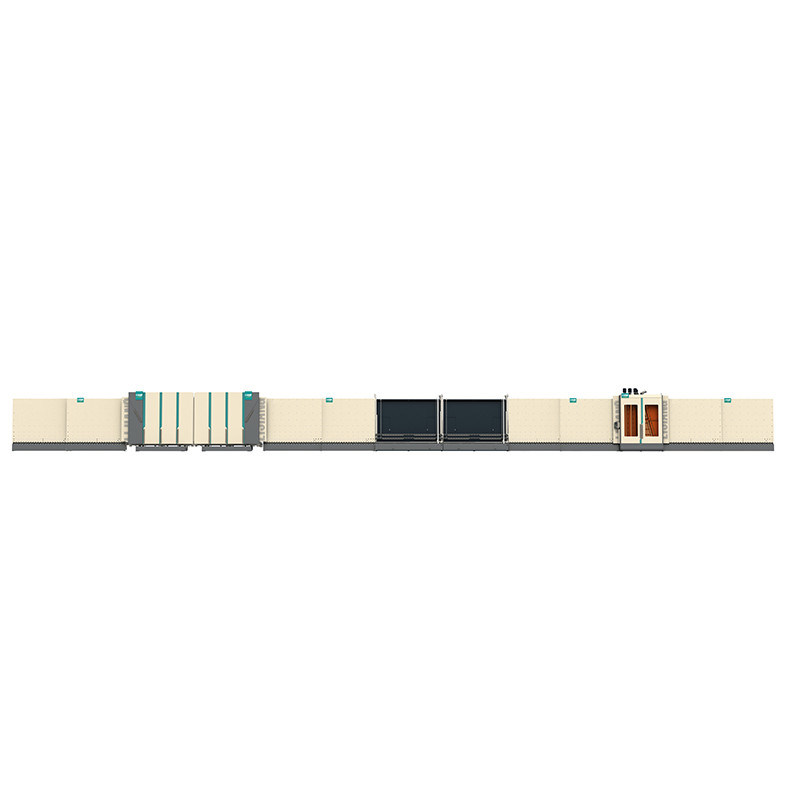

LJBZ2570PG ऑटोमैटिक वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन में निम्नलिखित कार्य हैं: फ्लैट ग्लास धोना, एल्युमीनियम फ्रेम लगाना, साधारण इंसुलेटिंग ग्लास यूनिट्स को दबाना, डबल इंसुलेटिंग ग्लास यूनिट्स को दबाना और डबल-लेयर थ्री-लेयर इंसुलेटिंग ग्लास यूनिट्स को दबाना।
LJBZ2570PG एल्यूमीनियम टेप इंसुलेटिंग ग्लास के उत्पादन के लिए विशेष उपकरण है, जिसमें छोटे पदचिह्न, विश्वसनीय प्रदर्शन, उच्च दक्षता और सुविधाजनक रखरखाव के फायदे हैं।
जंबो साइज इंसुलेटिंग ग्लास प्रोडक्शन लाइन की मुख्य विशेषता:
टच स्क्रीन इंटरफ़ेस, जर्मन सीमेंस पीएलसी नियंत्रण प्रणाली
लेपित ग्लास और लो-ई ग्लास की स्वचालित पहचान

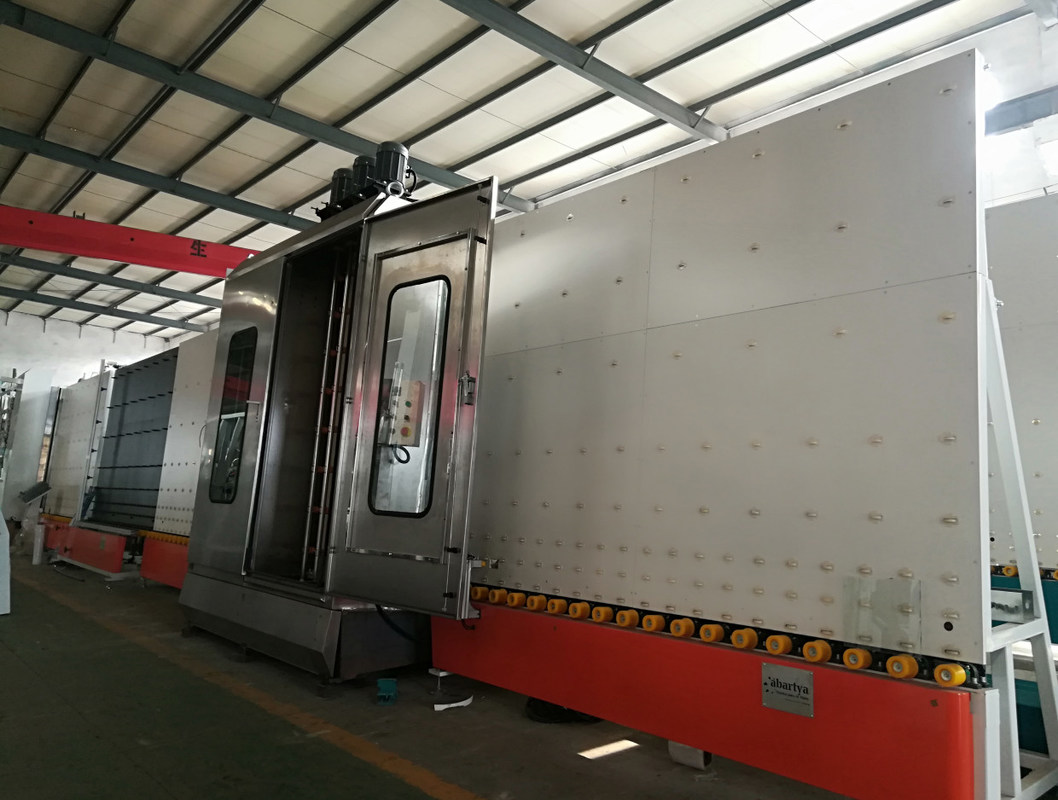

वाशिंग मशीन एसएस सामग्री और जलरोधक उपकरण को गोद लेती है
स्वचालित तापमान नियंत्रण और पानी निस्तब्धता प्रणाली के साथ पानी की टंकी
3 जोड़ी सॉफ्ट ब्रश लो-ई ग्लास को ऑनलाइन और ऑफलाइन साफ कर सकते हैं
फैन स्वचालित स्टार्ट और स्टॉप सेटिंग
वायु ताप प्रणाली
शोर में कमी प्रणाली
धुलाई की गति का ऑनलाइन प्रदर्शन
समायोज्य दबाव प्लेट, दबाव प्लेट की सतह को सीधा रखें
विमानन प्लग कनेक्शन विधि
ट्रिपल इंसुलेटिंग ग्लास और विशेष आकार के इंसुलेटिंग ग्लास के उत्पादन के लिए उपयुक्त
ऊर्जा बचाने के लिए बुद्धिमान आंतरायिक कार्य
स्वचालित इन्सुलेट ग्लास प्रसंस्करण लाइन के मुख्य पैरामीटर
| बिजली की आपूर्ति | वोल्टेज | 380 |
| आवृत्ति | 60 | |
| कुल शक्ति | किलोवाट | 42 |
| धोने की गति | मी/मिनट | 2~10 |
| अधिकतम काम करने की गति | मी/मिनट | 45 |
| न्यूनतम कांच का आकार | मिमी | 450×280 |
| मैक्स.ग्लास आकार | मिमी | 2500×7000 |
| धुलाई कांच की मोटाई | मिमी | 3~15 |
| मैक्स। कांच की मोटाई को इन्सुलेट करना | मिमी | 60 |
| कन्वेयर ऊंचाई | मिमी | 500 |
| कुल गैस खपत | एल/मिनट | 1500 |
इंसुलेटिंग ग्लास प्रोसेसिंग मशीन सीमेंस कंट्रोल सिस्टम को अपनाती है, जो हाई रेजोल्यूशन टच स्क्रीन से लैस है, ऑपरेटर किसी भी समय उत्पादन लाइन के कामकाजी मापदंडों को संशोधित कर सकता है, और प्रत्येक इनपुट और आउटपुट सिग्नल की स्थिति को स्पष्ट रूप से प्रदर्शित कर सकता है, जो दिनचर्या के लिए सुविधाजनक है मशीन का रखरखाव।
एलजेबीजेड2570पीजी अनलोडिंग सेक्शन।
LJBZ2500PG धनुष के आकार के कांच या मुड़े हुए कांच के लिए उपयुक्त नहीं है, क्योंकि दबाए गए हिस्से में विमान अपरिवर्तनीय है।
LJBZ2500PG एक नई प्रकार की मुद्रास्फीति तकनीक वाला प्रेस है।यह उपकरण विभिन्न गैसों या मिश्रित गैसों के उच्च तकनीक वाले ग्लास प्रेस इन्फ्लेटर्स के लिए उपयुक्त है।क्योंकि प्रत्येक गैस या मिश्रण को इंसुलेटिंग ग्लास से भरने से पहले, नियंत्रण प्रणाली प्रीसेट गैस प्रकार (मिश्रित गैस के मिश्रण अनुपात सहित) और प्रवाह दर का पता लगाएगी।
LJBZ2500PG ग्लास दबाने और फुलाने वाला खंड एक ही समय में डबल इंसुलेटिंग ग्लास यूनिट या थ्री-लेयर इंसुलेटिंग ग्लास यूनिट को दबाने के लिए उपयुक्त है।यह मशीन सभी प्रकार के फ्लैट ग्लास (कोटेड ग्लास और लैमिनेटेड ग्लास सहित) को दबा सकती है।
LJBZ2500PG का उपयोग इंसुलेटिंग ग्लास की गैस सांद्रता को ऑनलाइन मापने के लिए किया जा सकता है।उपकरण के सामने मापने वाला उपकरण कांच के आकार और मोटाई को सटीक रूप से माप सकता है और आवश्यक गैस की मात्रा की गणना कर सकता है।
LJBZ2500PG एक साथ 1.5m से कम लंबाई वाली दो खोखली कांच इकाइयों में गैस को दबा सकता है, जो विशेष रूप से 1.5m से कम लंबाई वाले ग्लास के लिए उत्पादन क्षमता में बहुत सुधार करता है।
मुख्य विशेषताएं
• इंसुलेटिंग ग्लास के दो टुकड़ों को एक बार में दबाया और फुलाया जाता है, और इंसुलेटिंग ग्लास का प्रत्येक टुकड़ा 90% से अधिक आर्गन गैस से भरा होता है
• IGU के दो टुकड़ों को एक बार में दबाने से दबे हुए हिस्से की विकृति को बेहतर तरीके से रोका जा सकता है।प्रत्येक 1m*1m डबल ग्लास 27s तक पहुंच सकता है, जो कार्य कुशलता में काफी सुधार करता है
• हाई-स्पीड IG प्रोसेसिंग लाइन, 2019 में चीनी पेटेंट प्राप्त किया
• संदेश देने वाले हिस्से से दबाने वाले हिस्से तक, हर हिस्से को अलग किया जाता है
• कारखानों में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।सुपर फास्ट स्पीड
• काम की प्रतीक्षा कर रहे रोबोट को सील करने की समस्या का समाधान करें।एक कार्यकर्ता दो IGU के लिए दो स्पेसर फ्रेम स्थापित करता है
• ईआरपी सिस्टम स्वचालित रूप से कांच के आकार और लेबलिंग को मापता है (दबाने से पहले और बाद में लेबलिंग) (वैकल्पिक)
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500 मिमी * 7000 मिमी |
| गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 7000 मिमी |
| न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10मी/मिनट |
| ग्लास कन्वेयर गति | ४५मी/मिनट |
| धुलाई ब्रश | ०.१ मिमी बालों के साथ ३ जोड़ी नरम ब्रश |
| जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
| हवा का दबाव | 0.8MPa |
| कुल शक्ति | 3P 380V 50HZ 54.5KW |
| फ्लैट ग्लास मोटाई | 3-30 मिमी |
लिजिआंग ग्लास के अन्य उत्पाद
टच स्क्रीन के साथ आर्गन गैस भरने की मशीन
यह आर्गन गैस भरने की मशीन मैनुअल फिलिंग मशीन है, लेकिन इसमें आर्गन गैस का मूल्य कितना है यह प्रदर्शित करने के लिए टच स्क्रीन है।और यह फिलिंग मशीन यह निर्धारित कर सकती है कि आप इंसुलेटिंग ग्लास में कितना गैस मूल्य भरना चाहते हैं।
आर्गन गैस भरने की मशीन के प्रकार
सामान्य मैनुअल आर्गन गैस भरने की मशीन और नई तेज आर्गन गैस भरने की मशीन
आर्गन गैस भरने के लिए इन्सुलेट ग्लास मैनुअल आर्गन गैस भरने की मशीन
LJCJ02 स्मार्ट इंसुलेटिंग ग्लास गैस फिलिंग मशीन का प्रकार इंसुलेटिंग ग्लास भरने के लिए एक विशेष उपकरण है।माइक्रो कंप्यूटर द्वारा डिवाइस और सेंसर से आयातित एक बंद लूप नियंत्रण प्रणाली, उच्च स्तर के बुद्धिमान उपकरण, सटीक नियंत्रण, वायवीय एकाग्रता समायोज्य, चार्जिंग दक्षता अधिक है, ऑपरेशन सरल है।खोखले कांच के उपकरण के प्रदर्शन में और सुधार करना आवश्यक है।
1. मुख्य विशेषता
• इसका उपयोग आर्गन को इंसुलेटिंग ग्लास में भरने के लिए किया जाता है
• उच्च प्रभावी ढंग से, IGU के चार टुकड़ों के लिए अनुमत
• जब गैस भर जाएगी, तो यह अलार्म बजाएगी और अपने आप बंद हो जाएगी
• गैस मूल्य का डेटा सेट और प्रदर्शित कर सकते हैं
2. विनिर्देश और तकनीकी तिथि:
| मद | मूल्य |
| बिजली की आपूर्ति | एसी २२० वी ५० हर्ट्ज |
| 0.5kw | |
| समोच्च आयाम | 600X400X1210mm |
| मशीन शुद्ध वजन | 40 किलो |
3. उत्पादन की मुख्य संरचना
गैस भरने की मशीन में पेड़ के पुर्जे होते हैं।गैस भर रहे हैं, नियंत्रण और पता लगा रहे हैं।भरने वाले गैस भाग में मुख्य रूप से आउटलेट सर्किट, रिटर्न सर्किट और नियंत्रण वाल्व शामिल हैं।नियंत्रक भाग में मुख्य रूप से टच स्क्रीन, प्रारंभ समूह चयन स्विच, नियंत्रण बटन, नियंत्रक और बजर अलार्म शामिल हैं।डिटेक्शन पार्ट में मुख्य रूप से सेंसर होता है।
4. उपयोग की शर्तें
1. आर्गन गैस स्रोत: दबाव 0.2Mpa।
हवा कंप्रेसर मशीन स्रोत: दबाव 0.4Mpa।
पर्यावरण का उपयोग: 0 ~ 40 ℃, कोई संक्षेपण नहीं, ऑपरेशन पैनल और नियंत्रण बॉक्स में पानी की घुसपैठ नहीं हो सकती है।
5. तकनीकी मानकों को समायोजित करने के लिए मुद्रास्फीति से पहले
5.1 पैनल पर नियंत्रण वाल्व के माध्यम से आर्गन प्रवाह को समायोजित करें, आर्गन प्रवाह को समायोजित करें, आर्गन जितना छोटा होगा, कांच का प्रवाह उतना ही छोटा होगा, जो नियंत्रण प्रणाली की सटीकता में सुधार कर सकता है और टूटे हुए कांच को रोक सकता है;शुरुआत में प्रवाह को कम करना सबसे अच्छा है, जब ऑपरेटर काम कर सकता है, धीरे-धीरे चार्जिंग दर बढ़ाने के लिए हवा के प्रवाह को बढ़ाएं, कार्य कुशलता में सुधार करें, लेकिन उपयोग के प्रारंभिक चरण में वायु प्रवाह को न्यूनतम समायोजित किया जाना चाहिए, और फिर धीरे-धीरे बढ़ाएं, लेकिन चार्जिंग गति को बहुत तेजी से समायोजित नहीं किया जा सकता है, अन्यथा हवा और आर्गन क्षतिग्रस्त हो जाएंगे, पृथक्करण परत की खोखली कांच की गुहा गैस की एकाग्रता और गैस एकाग्रता का पता लगाने की सटीकता को कम कर देती है।
५.२ मुद्रास्फीति दबाव सेटिंग: अत्यधिक उच्च मुद्रास्फीति दबाव से बचने के लिए डबल-लेयर ग्लास को नुकसान पहुंचाता है।हमें काम के दबाव को 0.2mpa बनाने की जरूरत है, नियंत्रण कक्ष में आर्गन दबाव कम करने वाले वाल्व को 0.1-0.2mpa पर समायोजित करें, और मामले में, हवा कंप्रेसर का वायु स्रोत 0.4mpa बनाएं।
इंसुलेटिंग ग्लास के आकार और मुद्रास्फीति दर के अनुसार दबाव की ऊपरी और निचली सीमा निर्धारित करें।जब डबल-लेयर ग्लास 1.5m×1.5m से बड़ा होता है, तो एयर कंप्रेसर के वायु स्रोत को उचित रूप से बड़े मान पर समायोजित किया जाता है।
छह, स्थापना और समायोजन
६.१ उपकरण स्थिर रूप से रखा गया है, और नियंत्रक और नियंत्रण प्रणाली को गिरने से होने वाले नुकसान को रोकने के लिए ध्यान देना चाहिए।
6.2 पावर सॉकेट, मुख्य एयर इंटरफेस, आउटलेट पाइप और रिटर्न पाइप को कनेक्ट करें।
5.स्थापना और समायोजन
5.1 उपकरण सुचारू रूप से रखे गए हैं, गिरने और क्षति नियंत्रक और नियंत्रण प्रणाली को रोकने के लिए ध्यान दें।
5.2 पावर सॉकेट, कुल एयर इंटरफेस, आउटलेट पाइप और रिटर्न पाइप को कनेक्ट करें।
7.मुद्रास्फीति से पहले तकनीकी मानकों को समायोजित करने के लिए
७.१ पैनल पर नियंत्रण वाल्व के माध्यम से आर्गन प्रवाह दर को समायोजित करें।आर्गन जितना छोटा होगा, कांच की प्रवाह दर उतनी ही कम होगी।यह नियंत्रण प्रणाली की सटीकता में सुधार कर सकता है और टूटे हुए कांच को रोक सकता है;शुरुआत में प्रवाह दर को कम करना सबसे अच्छा है, जब ऑपरेटर संचालित हो सकता है, चार्जिंग दर बढ़ाने और कार्य कुशलता में सुधार करने के लिए धीरे-धीरे वायु प्रवाह में वृद्धि करें, लेकिन उपयोग के प्रारंभिक चरण में वायु प्रवाह को न्यूनतम समायोजित किया जाना चाहिए, और फिर धीरे-धीरे बढ़ गया, लेकिन चार्जिंग गति को बहुत तेजी से समायोजित नहीं किया जा सकता है, अन्यथा हवा और आर्गन क्षतिग्रस्त हो जाएंगे, पृथक्करण परत की खोखली कांच की गुहा गैस की एकाग्रता और गैस एकाग्रता का पता लगाने की सटीकता को कम करती है।
7.2 मुद्रास्फीति दबाव सेटिंग: अत्यधिक उच्च मुद्रास्फीति दबाव से बचने के लिए डबल-लेयर ग्लास को नुकसान पहुंचाता है।हमें काम के दबाव को 0.2mpa बनाने की जरूरत है, नियंत्रण कक्ष में आर्गन दबाव कम करने वाले वाल्व को 0.1-0.2mpa पर समायोजित करें, और मामले में, हवा कंप्रेसर का वायु स्रोत 0.4mpa बनाएं।
इंसुलेटिंग ग्लास के आकार और मुद्रास्फीति दर के अनुसार दबाव की ऊपरी और निचली सीमा निर्धारित करें।जब डबल-लेयर ग्लास 1.5m×1.5m से बड़ा होता है, तो एयर कंप्रेसर के वायु स्रोत को उचित रूप से बड़े मान पर समायोजित किया जाता है।
