उत्पाद विवरण:
|
| उत्पादन का नाम: | ग्लास चूसने वाली कार | आवेदन: | कांच लोड हो रहा है |
|---|---|---|---|
| वजन: | 300 किग्रा / 500 किग्रा / 900 किग्रा | का उपयोग करते हुए: | ग्लास उठाना |
| गारंटी: | 1 साल | मशीन की शक्ति: | 4kw |
| हाई लाइट: | 500 किग्रा वैक्यूम होइस्ट लिफ्टिंग सिस्टम,300 किग्रा वैक्यूम होइस्ट लिफ्टिंग सिस्टम,500 किग्रा ऑटो ग्लास सक्शन कप |
||
500 किग्रा सकर कार
उत्पाद वर्णन:
ग्लास सक्शन कप कार इलेक्ट्रिक और हाइड्रोलिक के लिए संचालित होती है।पूरे सिस्टम में इलेक्ट्रिक वैक्यूम डिवाइस, इलेक्ट्रिक परफॉर्मेंस डिवाइस, हाइड्रोलिक परफॉर्मेंस डिवाइस, इलेक्ट्रिक ड्राइव सिस्टम और सेफ्टी प्रोटेक्शन सिस्टम होता है, जो ग्लास को एक विशिष्ट स्थिति में क्लैंपिंग, लिफ्टिंग और ले जाने के संचालन का एहसास कर सकता है।इसे विभिन्न प्रणालियों के अनुकूल बनाने के लिए विभिन्न मॉडलों में भी इकट्ठा किया जा सकता है।
| जानकारी | विवरण |
| उठाने के लिए उपयुक्त |
भौतिक गुण: गैस्टाइट / गैर-छिद्रपूर्ण, चिकनी सतह उदाहरण: फ्लैट ग्लास, बिल्डिंग ग्लास, विभिन्न प्रकार के प्रसंस्करण ग्लास और विशेष ग्लास |
| वज़न | 500 किलो |
, फ्रेडी
| नाम | प्रकार:FVL-CS500-10 500KG |
| सुरक्षित भार क्षमता |
500 किग्रा,
|
| शरीर का नाप | 2850mm*1200mm*1750mm |
| चूसने वाला विवरण | काला रबर, घर्षण प्रतिरोधी, |
| शक्ति | 200एएच (24वी)*4पीसी |
| चार्ज पावर |
110V ~ 240V, 50/60 हर्ट्ज |
| मशीन की शक्ति | 4KW |
| वज़न | 500 किलो |
| उपयुक्त सामग्री | कांच |
| रास्ते का उपयोग करना | मैनुअल संचालन |
| उत्पाद - भार |
1500 किलो |
|
शोर स्तर
|
70 डीबी . से कम |
, फ्रेडी
| हाइड्रोलिक किसी भी स्थिति में रुकने के साथ 180° ऊपर और नीचे की ओर झुकें। | |
| हाइड्रोलिक हेड किसी भी स्थिति में रुकने के साथ बाएँ और दाएँ 90 ° स्लीव करता है। | |
| हाइड्रोलिक ऊपर और नीचे 4000 मिमी तक उठाएं। | |
|
कार्यों |
हाइड्रोलिक उठाने वाले हाथ को 1000 मिमी तक बढ़ाते हैं। |
| इलेक्ट्रिक मोटर कार, स्टीयरिंग व्हील द्वारा नियंत्रण | |
| हाइड्रोलिक चाल बाएँ और दाएँ 90° | |
| 30% से कम बिजली होने पर रिचार्ज करें | |
| अनुदेशक | गैर-वापसी प्रणाली और वैक्यूम मुआवजा प्रणाली जमा करें |
,मशीन के मुख्य भाग
1. पूरी तरह से इलेक्ट्रिक सक्शन कप हिस्सा:
अंडरवोल्टेज को विद्युत प्रणाली को नुकसान पहुंचाने से प्रभावी ढंग से रोकने के लिए ड्राइविंग कंप्यूटर में लो-वोल्टेज ओवर-करंट प्रोटेक्शन डिवाइस होता है।
●उच्च प्रदर्शन हाइड्रोलिक पम्पिंग स्टेशन
इलेक्ट्रॉनिक सीमा स्विच से लैस, यह गैन्ट्री की अधिकतम उठाने की ऊंचाई को सटीक रूप से नियंत्रित कर सकता है, प्रभावी ढंग से उठाने वाली मोटर की रक्षा कर सकता है और मोटर के उपयोग को बढ़ा सकता है।
जिंदगी।
ड्राइव मोटर में मजबूत शक्ति, स्थिर प्रदर्शन और कम शोर के फायदे हैं।
इलेक्ट्रिक सक्शन कप कार के लिए औद्योगिक बैटरी, बुद्धिमान मिलान चार्जर से लैस, स्वचालित पावर-ऑफ फ़ंक्शन के साथ, संपूर्ण चार्जिंग
साइट पर निगरानी की कोई आवश्यकता नहीं है।

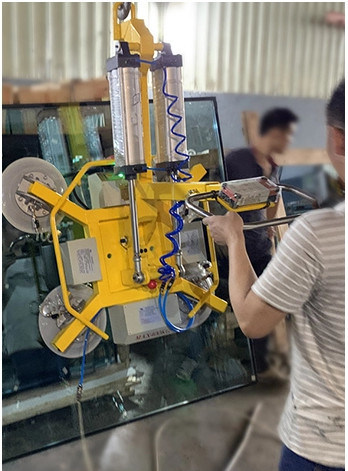

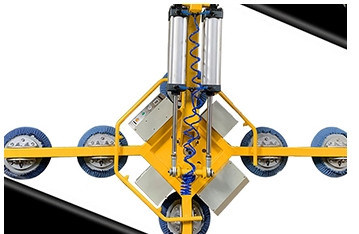

2. सक्शन कप मैकेनिज्म: सक्शन कप फ्रेम को एक आयताकार आकार में डिज़ाइन किया गया है और स्क्वायर ट्यूब और आयताकार ट्यूब द्वारा वेल्डेड किया गया है, जो सुरक्षित और टिकाऊ है।सक्शन कप समान रूप से वितरित किए जाते हैं, ताकि कांच के सोखने के बाद बल समान और स्थिर हो, और सक्शन कप की स्थिति को कांच के विभिन्न विनिर्देशों के अनुकूल बनाने के लिए पूरे आयताकार फ्रेम में समायोजित किया जा सकता है।कार्य भार 500 किग्रा, चलने की गति जनशक्ति नियंत्रण।
3. सक्शन कप: यह फिक्स्ड-पॉइंट रबर सक्शन कप को अपनाता है, प्रत्येक सक्शन कप को स्वतंत्र रूप से खोला और बंद किया जा सकता है ताकि कांच के विभिन्न विनिर्देशों के अनुकूल हो सके;असामान्य बिजली की विफलता के लिए, फिक्स्ड-पॉइंट रबर सक्शन कप बॉडी में नकारात्मक दबाव को धीरे-धीरे कम कर सकता है, ताकि वर्कपीस को एक निश्चित अवधि के लिए रखा जा सके।गिरा दिया।
4. फ्लिप तंत्र: हाइड्रोलिक पुश रॉड सक्शन कप धारक को 0-90 डिग्री फ्लिप प्राप्त करने के लिए ड्राइव करता है।
5. घूर्णन तंत्र: 0-360 ° रोटेशन प्राप्त करने के लिए सक्शन कप धारक को चलाने के लिए रेड्यूसर + गियर का उपयोग करें।
6. वैक्यूम भाग: तेजी से और स्थिर सोखना और कांच की रिहाई को प्राप्त करने के लिए आयातित डीसी तेल मुक्त वैक्यूम पंप + चेक वाल्व + इनलेट सोलनॉइड वाल्व + फिल्टर + इनलेट डिजिटल प्रेशर सेंसर + सिंगल सक्शन कप कैविटी कंट्रोल बॉल वाल्व को अपनाएं।
7. अलार्म सिस्टम: जब सिस्टम वैक्यूम दबाव ऊपरी सीमा (85%) से निचली सीमा (55%) तक गिर जाता है, तो निम्न दबाव अलार्म चालू हो जाता है, और सिस्टम वैक्यूम पंप को स्वचालित रूप से ऊपरी सीमा तक दबाव को फिर से भरने के लिए नियंत्रित करता है। वैक्यूम दबाव की सीमा तक पहुँच जाता है, प्रभावी ढंग से हैंडलिंग प्रक्रिया के दौरान कांच की सुरक्षा सुनिश्चित करता है।
, कार्य प्रक्रिया
(१०) सक्शन कप को सक्शन कप डोर फ्रेम में वापस लाने के लिए पुश रॉड को संचालित करें, और फिर डोर फ्रेम से बाहर निकलें;फिर सक्शन कप को संभाले जाने वाले ग्लास में ले जाने के लिए ले जाएँ, और ग्लास परिवहन को फिर से पूरा करने के लिए चरणों को 3-9 दोहराएं।
६,मापदंडों
| नाम | एसएट | मापदंडों | |
| 1 | ड्राइव फॉर्म | मैं | |
| 2 | ड्राइविंग शैली | मैं | |
| 3 | आनुपातिक भार | किलोग्राम | 1500 |
| 4 | लोड केंद्र दूरी | मिमी | 600 |
| 5 | सामान उठाने की ऊंचाई | मिमी | 3000 |
| 6 | ऊंचाई जब गैन्ट्री को वापस ले लिया जाता है | मिमी | 2000 |
| 7 | सक्शन कप ड्रॉप के बाद की ऊंचाई | मिमी | 1000 |
| 8 | मशीन की लंबाई | मिमी | २८५० |
| 9 | मशीन की चौड़ाई | मिमी | १२०० |
| 10 | त्रिज्या बदलना | मिमी | 2500 |
| 1 1 | ड्राइविंग गति पूर्ण भार / कोई भार नहीं | किमी/घंटा | 5 |
| 12 | भारोत्तोलन गति पूर्ण भार / कोई भार नहीं | एमएस | 0.06/0.13 |
| १३ | गिरने की गति पूर्ण भार / कोई भार नहीं | एमएस | 0.13/0.10 |
| 14 | अधिकतम चढ़ाई क्षमता पूर्ण भार / कोई भार नहीं | % | 6/15 |
| 15 | ड्राइव मोटर पावर | किलोवाट | 1.2 |
| 16 | भारोत्तोलन मोटर शक्ति | किलोवाट | २.२ |
| 17 | वाहन का शोर | डीबी (ए) | 70 |
| १८ | बैटरी वोल्टेज / क्षमता | वी / आह | 24/200 |
| 19 | अभियोक्ता | वी/ए | 24/15 |
| 20 | मशीन वजन | किलोग्राम | 1500 |
लिजिनाग ग्लास का संबंधित उत्पाद
ग्लास प्रसंस्करण इन्सुलेट करने के लिए स्वचालित ग्लास लोडिंग मशीन
लीजसपाग्लास मशीन इन्सुलेट करने की 3525 लंबवत लोडिंग टेबल
ए।तकनीकी प्रदर्शन:
1. उपकरण के सभी मुख्य फ्रेम राष्ट्रीय मानक के गुणवत्ता वाले आयत स्टील पाइप समूहों का उपयोग करते हैं जो वेल्डेड और बोल्ट के साथ फिट होते हैं।
2. उपकरणों की विद्युत नियंत्रण प्रणाली बिजली के श्नाइडर ब्रांड मॉड्यूल का उपयोग करती है;प्रोग्राम कंट्रोल आयातित SIMENS प्रोग्रामेबल कंट्रोलर का उपयोग करता है, जो टच पैनल से सुसज्जित है।
3. मशीन को संक्षिप्त रूप के साथ डिजाइन किया गया था और सुरक्षित संकेतों के साथ आधुनिक कारखाने के अनुरूप है, और निर्माण और स्थापना तक डिजाइन से यूरो आईईसी मानक के संदर्भ में।
| तकनीकी डेटा | |
| अधिकतम कांच का आकार | 2500*3500mm |
| 2000*2500mm | |
| कांच की मोटाई | 3-12 मिमी |
| वायु स्रोत | 0.8 एमपीए |
| शक्ति | 3P 380V/1P+N 220V 50Hz 38KW |
| मशीन का आकार | 3200*2800*1800mm |
| 2600*2800*1800mm | |
बी।मुख्य रूप से तकनीकी पैरामीटर:
1. अधिकतम कांच का आकार लोड करना: एलएक्सडब्ल्यू = 3500 x 2500 मिमी
लोड हो रहा है मि.कांच का आकार: एलएक्सडब्ल्यू = ८०० x ६०० मिमी
ग्लास मोटाई: (3-10 मिमी)
2. लोडिंग टेबल का आयाम लगभग:
एलएक्सडब्ल्यूएक्सएच = 3700 मिमी x 2800 मिमी x 2500 मिमी + निचला समर्थन 530 मिमी (± 30 मिमी)
3. ऊर्ध्वाधर लोडिंग टेबल सर्वो मोटर को ड्राइव सिस्टम के रूप में उपयोग करती है और असीमित चर गति वाले सभी मोटर्स, इस तालिका की स्थानांतरण गति 2-35 मीटर / मिनट है; चक्र समय लोड हो रहा है: 35 एस
4. गोद लेता है पूर्ण बंद कुंडली नियंत्रण मशीन और स्थिर चलने वाली प्रणाली के लिए सटीक स्थिति के लिए प्रणाली; विन्यास विवरण
5. सर्वो मोटर और सटीक गियर बॉक्स, गियर रैक ड्राइव द्वारा नियंत्रित झुकाव हाथ क्षैतिज आंदोलन;
6. भारोत्तोलन संरचना: सर्वो मोटर और सटीक गियर बॉक्स नियंत्रण और तुल्यकालिक बेल्ट ड्राइव;
7. चूषण कप फ्रेम झुकाव संरचना: सर्वो मोटर और सटीक गियर बॉक्स नियंत्रण और सनकी जोड़ने छड़ी चलाना;
8. बॉटम ट्रांसफर स्ट्रक्चर, सर्वो मोटर और सटीक गियर बॉक्स कंट्रोल और चेन ड्राइव।
9. सटीक स्थिति और शीघ्र लचीलेपन के साथ 4 अक्ष ऑल-डिजिटल नियंत्रण;सभी गति हो सकती है
उत्पादन लाइन की गति के अनुसार समायोज्य।
10. सुपर एचएमआई उपकरण चलने की स्थिति और सिस्टम पैरामीटर की निगरानी करता है;यह विभिन्न ग्लास रैक ऊंचाई और कोण के अनुसार डेटा सेट कर सकता है और उत्पादन की वर्तमान पारी को पूर्व-सेटिंग या रिकॉर्डिंग भी कर सकता है।
11. वैक्यूम पंप प्रणाली: अत्यधिक प्रभावी मोनो-ब्लॉक रोटरी ब्लेड प्रकार वैक्यूम पंप;
सक्शन कप: आयातित पीएफ सक्शन कप (120 मिमी प्रकार) का उपयोग करता है
12. वायु सेक आपूर्ति: 5-7bar, 30L / मिनट; संपीड़ित हवा की आपूर्ति: 5-7bar, 30L / मिनट;
13. बिजली की आपूर्ति: 380V, 50HZ, 3 चरण,
मॉलिक्यूलर चलनी और एल्यूमीनियम स्पेसर और सीलेंट जैसी सामग्री को छोड़कर, चीन में प्रोफेसिनल इंसुलेटिंग ग्लास मशीन निर्माण के रूप में।हम स्वचालित वर्टिकल इंसुलेटिंग ग्लास प्रोसेसिंग प्रोडक्शन लाइन, वर्टिकल लो-ई ग्लास एग्डे डिलीटिंग मशीन, ऑटोमैटिक रोबोट इंसुलेटिंग ग्लास प्रोडक्शन लाइन वगैरह का विकास और उत्पादन करने में अच्छे हैं।
प्रश्न: भुगतान अवधि क्या है?
ए: टी / टी, एल / सी और अन्य भुगतान शर्तों पर बातचीत की जा सकती है।
प्रश्न: इस मशीन के बारे में, क्या गारंटी है?
ए: 1)। 12 महीने के लिए हमारी गारंटी।
2)। ईमेल या कॉल करके 24 घंटे की तकनीकी सहायता
3)। अंग्रेजी मैनुअल और वीडियो ट्यूटोरियल
4)। हम उपभोग योग्य भागों को एक एजेंसी मूल्य पर प्रदान करेंगे
5) .24 घंटे लाइन सेवा प्रत्येक दिन, मुफ्त तकनीकी सहायता।
प्रश्न: आपकी वारंटी के बारे में कैसे?
ए: आम तौर पर, हमारी वारंटी एक वर्ष है।वारंटी अवधि के भीतर, हम 24 घंटों के भीतर आपको तकनीकी सहायता, प्रतिक्रिया प्रदान कर सकते हैं और आपकी समस्या नियंत्रक को स्वतंत्र रूप से सुधारने में आपकी सहायता कर सकते हैं, यहां तक कि यह हमारे कारखाने से भी नहीं है
प्रश्न: क्या हम आदेश से पहले आपके कारखाने का दौरा कर सकते हैं?
एक: हाँ, हम गर्मजोशी से स्वागत करते हैं और ईमानदारी से आपको या आपकी टीम को हमारे कारखाने का दौरा करने के लिए आमंत्रित करते हैं, हम होटल की व्यवस्था करने और आपको हवाई अड्डे से लेने में मदद करेंगे।
प्रश्न: वितरण अवधि क्या है?
ए: ज्यादातर समय, हमारे पास कारखाने में स्टॉक होता है।यदि कोई स्टॉक नहीं है, तो आम तौर पर डिलीवरी का समय जमा रसीद के 15-20 कार्य दिवसों के बाद होता है।यदि आपको तत्काल आवश्यकता है, तो हम आपके लिए विशेष व्यवस्था करने पर विचार कर सकते हैं।
प्रश्न: मशीन के लिए पैकिंग के बारे में, क्या यह परिवहन के दौरान सुरक्षित रूप से संरक्षित है?
ए: परीक्षण कक्ष बाहरी पैकेज के लिए मानक निर्यात लकड़ी के बक्से और आंतरिक पैकेज के लिए खिंचाव फिल्म द्वारा पैक किया जाता है, यह क्षतिग्रस्त नहीं होगा।हमने बिना किसी नुकसान के समुद्र या हवाई मार्ग से विदेशों में कई परीक्षण मशीनें वितरित की हैं।
