उत्पाद विवरण:
|
उत्पादन का नाम: | डीजीयू के लिए सीलेंट सीलिंग रोबोट मशीन | अधिकतम गिलास आकार: | 2500 मिमी * 4500 मिमी |
---|---|---|---|
न्यूनतम गिलास आकार: | 400 मिमी * 300 मिमी | कांच की मोटाई: | 12-60 मिमी |
वॉशिंग मशीन: | स्टेनलेस स्टील 304 | गारंटी: | 12 महीने |
ब्रैंड: | लिजियांग ग्लास | काम करने की गति: | 5-40 मी / मिनट |
हाई लाइट: | एसएस 304 डबल ग्लेज़िंग ग्लास मशीन,डबल ग्लेज़िंग ग्लास मशीन 40 मीटर / मिनट,डबल ग्लेज़िंग ग्लास मशीन 5 मीटर / मिनट |
डबल ग्लेज़िंग ग्लास मशीन इन्सुलेट ग्लास मशीन ग्लास सीलिंग मशीन

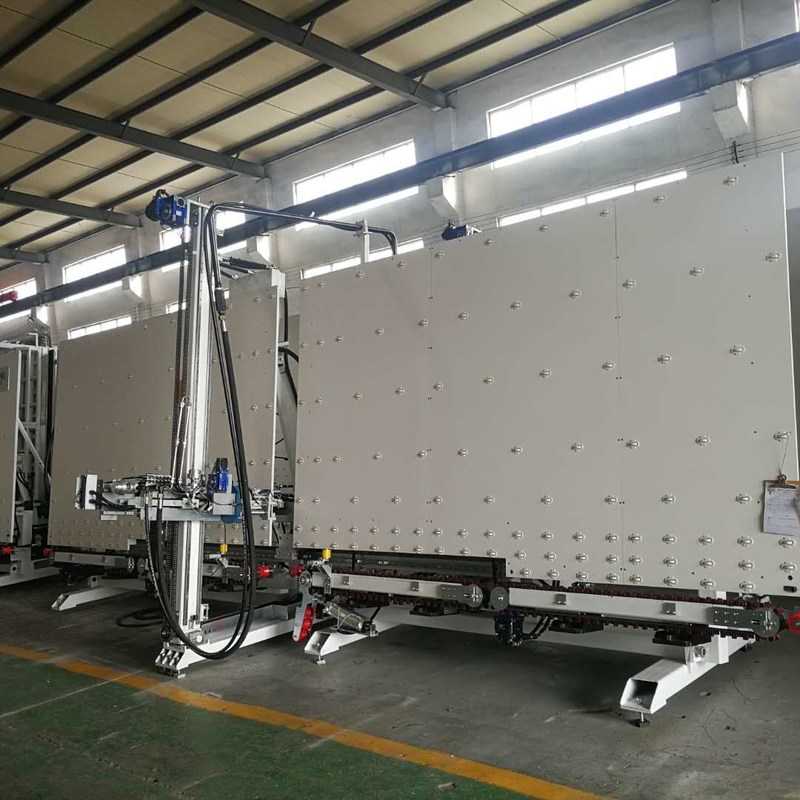

स्वचालित वर्टिकल डबल ग्लास सीलेंट सीलिंग रोबोट मशीन
LJTJ2540 नवीनतम स्वचालित वर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट है।यह एक निश्चित प्रतिशत के अनुसार ए घटक और बी घटक को मिलाकर डबल ग्लेज़ेड ग्लास को कोट करने के लिए प्रयोग किया जाता है।स्थिर प्रदर्शन और आसान संचालन के साथ डबल / ट्रिपल / आकार और स्टेप्ड ग्लास (वैकल्पिक) पर लागू।
Øअकेलागोंद प्रणाली
सिंगल ए कंपोनेंट और सिंगल बी कंपोनेंट से लैस।
Øडीडबल गोंद प्रणाली
A घटकों के दो सेट और B घटकों के दो सेट से लैस, जिसका उपयोग दो प्रकार के सीलेंट के लिए किया जा सकता है, जैसे कि सिलिकॉन रबर, पॉलीसल्फ़ाइड रबर और सिलिकॉन संरचनात्मक चिपकने वाला।
Øरेबएके गोंद डिवाइस
जब दबाव बढ़ता है, तो अधिक गोंद बी सामग्री को सहेजते हुए स्वचालित रूप से वापस आ जाएगा।
Øडायड बॉडी डिवाइस
डाईड बॉडी डिवाइस के दो कार्य हैं
गैस भरते समय बाईं ओर का उपयोग अशुद्धियों और नमी को छानने के लिए किया जाता है
तो सही स्नेहन की भूमिका निभाता है।
Øदो सकर डिवाइस
सीलिंग के दौरान कांच को हिलने से रोकने के लिए दो सकर अपनाना।
Øसीलिंग पार्ट का उपकरण
360 ° घूर्णन के साथ सीलिंग भाग को नियंत्रित करने के लिए जापान YASKAWA सर्वो मोटर को अपनाएं।अतिरिक्त गोंद को खुरचने के लिए खुरचनी ब्लेड सेट करना और दूसरी बार कांच के कोनों की मरम्मत करने की आवश्यकता नहीं है।
Øसमय बेल्ट
टाइम बेल्ट डिवाइस यह सुनिश्चित करता है कि ग्लास सुचारू संचरण और सटीक रूप से स्थित हो।
कोटिंग की गति को ऑनलाइन समायोजित करने की अनुमति देते हुए, कांच को स्वचालित रूप से पहचानें।
Øभंडारण समारोह
यह तीन बेल्ट पर इंसुलेटिंग ग्लास के तीन टुकड़े स्टोर कर सकता है जब उनका आकार 1.8 मीटर से कम हो।
Øआकार का गिलासऔर ट्रिपलसमारोह(वैकल्पिक)
अद्यतन प्रौद्योगिकी के विकास के साथ, सीलिंग रोबोट ग्लास बाजार के अनुसार आठ आकार के ग्लास को कोट कर सकता है।
Øकदम रखा गिलास (वैकल्पिक)
स्टेप्ड ग्लास के लिए, इसे एक बार अच्छी तरह से कोट किया जा सकता है, इसे सेकेंडरी पर रिपेयर करने की जरूरत नहीं है।
Øमैनुअल डिवाइस से लैस
प्रत्येक अलग भाग मैन्युअल ऑपरेशन से लैस है, मामले में समायोजित करना आसान है।
Øआठ सर्वोस
रोबोट आठ यास्कावा सर्वोस का उपयोग करता है,
उनमें से चार संचरण भागों को नियंत्रित करते हैं,
अन्य चार सर्वो में, वे चूसने वाले को नियंत्रित करते हैं,
लिफ्टिंग, ड्राइविंग और रिवरिंग मैकेनिज्म और रोटेटिंग।
Øमुख्य विद्युत घटक
मुख्य विद्युत घटकों को अधिक स्थिर प्रदर्शन बनाए रखने के लिए प्रसिद्ध ब्रांडों को अपनाया जाता है, जिसमें ड्राइवर, पीएलसी, इनपुट और आउटपुट मॉड्यूल आदि शामिल हैं।
इंसुलेटिंग ग्लास सीलिंग रोबोट की विशिष्टता
नमूना | एलजेटीजे2540डी |
वोल्टेज पावर | 380V 13KW |
हवा का दबाव | 0.5 ~ 0.7 एमपीए |
बाहर निकालना दबाव | 32 एमपीए |
मैक्स। ग्लास आकार | 2500 * 4000 मिमी |
Min.ग्लास आकार | 400 * 300 मिमी |
कांच की मोटाई | 12 ~ 56 मिमी |
काम करने की गति | 5 ~ 40 मी / मिनट |
समग्र आयाम | 11000 * 1500 * 4500 मिमी |
2.2 मशीन का शोर
ए-भारित ध्वनि दबाव स्तर | |
स्टैंड-बाय राज्य | काम करने की अवस्था |
50 डीबी | 85 डीबी |
तकनीकी डाटा
मैक्स।कांच का आकार | 2500 * 4000 मिमी |
मिन।कांच का आकार | 400 * 300 मिमी |
कांच की मोटाई | 12-50 मिमी |
काम करने की गति | 5-40 मी / मिनट |
हवा का दबाव | ≥0.6 एमपीए |
दबाना दबाव | 32 एमपीए |
वोल्टेज शक्ति | 380 वी 15 किलोवाट |
समग्र आयाम | 11000 * 2000 * 3500 मिमी |
विद्युत पैरामीटर
नाम | मूल | ब्रैंड |
सर्वो मोटर | जापान | यास्कावा |
सर्वो चालक | जापान | यास्कावा |
CPU | जापान | यास्कावा |
कम वोल्टेज घटक | जर्मनी | सीमेंस |
गाइडवे | ताइवान | हायविन |
बिजली की आपूर्ति बदलना | ताइवान | मेगावाट |
सेंसर स्विच | कोरिया | ऑटोनिक्स |
वायवीय घटक | जापान | एसएमसी |
टच स्क्रीन | चीन | गौशन |
सर्वो मोटर | जापान | यास्कावा |
सर्वो चालक | जापान | यास्कावा |
LIJIANG GLASS का संबंधित उत्पाद
आर्गन गैस वैकल्पिक समारोह भरने के साथ कार्यक्षेत्र डबल ग्लेज़िंग ग्लास उत्पादन लाइन
विवरण LJBZ2535G का परिचय
आर्गन गैस फिलिंग इंसुलेटिंग ग्लास प्रोसेसिंग लाइन में पूरी तरह से 7 सेक्शन हैं:
01 स्थानांतरण अनुभाग;
02 वाशिंग मशीन;
03 डिस्चार्ज सेक्शन;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाला खंड;
07 डिस्चार्ज सेक्शन।
•01स्थानांतरणअनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
•02कपड़े धोनेमशीन
मुख्य विशेषता:
• 0.1 मिमी मुलायम बालों के साथ मुलायम ब्रश के 6 टुकड़ों का उपयोग करके लो-ई ग्लास को धो सकते हैं
• प्री-वॉशिंग(वैकल्पिक)
• नया एयर नाइफ एल्युमीनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• वायु चाकू मोटाई के अनुसार वायु चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है
• वाशिंग स्पीड डिस्प्ले के साथ ऑपरेशन बॉक्स, वाशिंग स्पीड (8-10m) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वत: तापमान नियंत्रण, पानी पुनःपूर्ति प्रणाली
• यूरोपीय रवशामक प्रणाली
• स्टेनलेस स्टील सामग्री
•03 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
•04 निरीक्षण और स्थापना अनुभाग
की नई संरचनायहसेक्शन को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण करना और पोंछना आसान है
•05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका इस्तेमाल किया जा सकता है।
•06 दबाने और भरने वाला खंड
ग्लास प्रेसिंग बोर्ड का विशेष लाभ:
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
• ग्लास को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, ग्लास को दबाने के लिए सर्वो मोटर का उपयोग करता है
• दबाने वाली प्लेट को आसान रखरखाव के लिए खोला जा सकता है
• लंबे समय तक चलने वाली सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि के साथ ग्लास के विभिन्न आकार को भरने के लिए ज़ोन सेट करें आर्गन हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक हो सकती है
• स्पेसर फ्रेम में छेद ड्रिल करने की जरूरत नहीं है
• मानक गैस आर्गन गैस है
•07 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डाटा
मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200 मिमी |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15 मिमी |
इन्सुलेट ग्लास की मोटाई | 60 मिमी |
कांच धोने की गति | 2-10 मी / मिनट |
ग्लास कन्वेयर गति | 45 मी / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ मुलायम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t/h कंडक्टिविटी: 40μs/cm |
हवा की आपूर्ति | प्रवाह: 0.8m/मिनट |
हवा का दबाव | ≥0.8 एमपीए |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700 मिमी |
वज़न | 6500 किग्रा |
विद्युत पैरामीटर
नाम | मूल | ब्रैंड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
फ्रिक्वेंसी परिवर्तक | जर्मनी | सीमेंस |
स्थानांतरण मोटर | ताइवान | लिन्हाई |
ब्रश मोटर | ताइवान | लिन्हाई |
पानी का पम्प | चीन | लिंग्ज़ियाओ |
मार्गदर्शक | ताइवान | हायविन |
वायवीय घटक | ताइवान | एयरटैक |
बिजली का पैमाना | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
सूक्ष्म स्विच | ताइवान | झुकाव होना |
बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | वेइनव्यू |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने वाली आईजी लाइन |
सुपर फास्ट आईजी लाइन की मुख्य विशेषताएं
• IGU के दो टुकड़ों को दबाया जा सकता है और एक ही बार में गैस भरी जा सकती है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• IGU के दो टुकड़ों को एक बार में दबाकर दबाने वाले हिस्से को आकार से बाहर होने से बेहतर ढंग से रोका जा सकता है।प्रत्येक 1m * 1m डबल ग्लास के लिए 27s तक पहुँच सकते हैं, कार्य कुशलता में अत्यधिक सुधार कर सकते हैं
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त कर लिए हैं
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक कर्मचारी द्वारा दो आईजीयू के लिए दो स्पेसर फ्रेम स्थापित करना
• ईआरपी प्रणाली के साथ स्वचालित रूप से कांच के आकार को मापने और लेबलिंग (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है)।(वैकल्पिक)
• ट्रांसफर पार्ट से लेकर प्रेसिंग पार्ट तक, प्रत्येक भाग को विभाजित किया गया है
• कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।अल्ट्रा-तेज गति
