उत्पाद विवरण:
|
प्रोडक्ट का नाम: | वर्टिका इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन | वोल्टेज: | 380 वी 50 हर्ट्ज 3पी |
---|---|---|---|
धोने की गति: | 2-10मी/मिनट | अधिकतम काम करने की गति: | 45मी/मिनट |
फ्लैट कांच की मोटाई: | 3-15 मिमी | धुलाई ब्रश: | 6 पीस |
हाई लाइट: | डबल घुटा हुआ इन्सुलेट ग्लास उत्पादन लाइन,जंबो इन्सुलेट ग्लास उत्पादन लाइन,3300 * 7000 मिमी ग्लास उत्पादन लाइन |

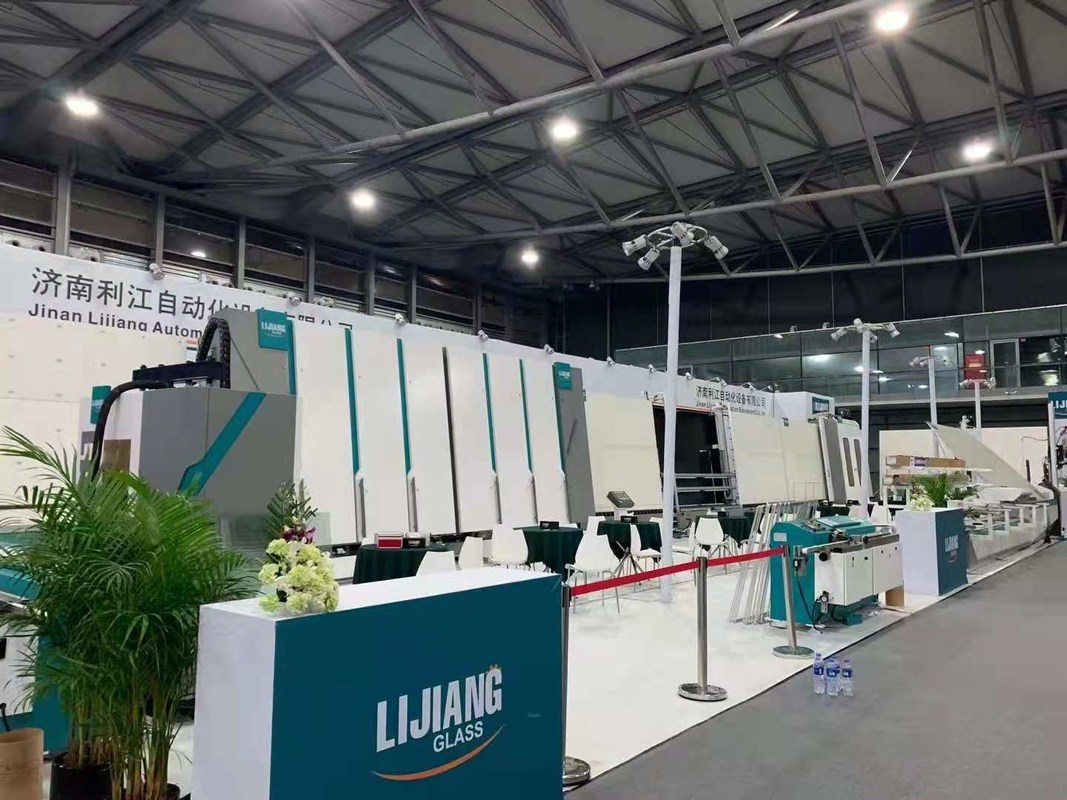

ग्लास प्रसंस्करण इन्सुलेट करने के लिए डबल ग्लेज़िंग इन्सुलेट ग्लास उत्पादन लाइन जंबो आकार 3300 * 7000 मिमी:
डबल ग्लेज़िंग इंसुलेटिंग ग्लास प्रोसेसिंग लाइन की मुख्य विशेषता
जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
लेपित और लो-ई ग्लास की स्वचालित पहचान
●3 जोड़ी सॉफ्ट ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं
वाशिंग मशीन एसएस सामग्री और जलरोधक उपकरण को अपनाती है
प्लेट प्रेसिंग सतह को सीधा रखने के लिए एडजस्टेबल प्रेसिंग बोर्ड
विमानन प्लग का कनेक्शन मोड
स्वचालित तापमान नियंत्रण और जल धुलाई प्रणाली के साथ पानी की टंकी
वायु ताप प्रणाली
एयर फैन स्वचालित स्टार्ट और स्टॉप सेटिंग
शोर में कमी प्रणाली
ट्रिपल आईजी और आकार के आईजी का उत्पादन करने के लिए लागू
धुलाई की गति का ऑनलाइन प्रदर्शन
बुद्धिमान रुक-रुक कर काम, ऊर्जा की बचत
स्वचालित जंबो आकार डबल गैस भरने के विकल्प इन्सुलेट ग्लास लाइन
1. प्री-वॉशिंग
2. 3 या 4 साइड स्टेप IG . के लिए स्वचालित रूप से सटीक स्थिति
3. स्वचालित गैस भरने से गैस का मूल्य निर्धारित हो सकता है और उच्च गैस सांद्रता के साथ ऑनलाइन भरने की प्रक्रिया प्रदर्शित हो सकती है
1. आईजी लाइन क्या है?
आईजी लाइन के प्रकार बिना आर्गन भरने और आर्गन गैस भरने के साथ हैं।दो विशेष आईजी लाइनें भी हैं, एयर फ्लोटिंग आईजी लाइन और सुपर फास्ट आईजी लाइन (दो आईजी इकाइयों को एक साथ धोना और दबाना)।
IG लाइन को इंसुलेटिंग ग्लास प्रोसेसिंग लाइन कहा जाता है, इसमें ग्लास वॉशिंग मशीन, स्पेसर फ्रेम इंस्टॉलेशन और ग्लास प्रेसिंग मशीन शामिल हैं।हमारे पास आम तौर पर 2000*2500, 2500*3500, 2500*4000, 2500*4500 और 3300*7000 IG लाइन होती है।
2. हमारी कंपनी क्या करती है?
LIJIANG GLASS 2012 वर्ष से जिनान शहर, चीन में निर्माता है।हम आईजी लाइन, इंसुलेटिंग ग्लास सीलिंग रोबोट, स्पेसर बेंडिंग मशीन, ब्यूटाइल एक्सट्रूडर मशीन डेसिकेंट फिलिंग मशीन वगैरह बनाते हैं, बिक्री के बाद सेवा के साथ दुनिया भर के लिए पोर्विडिंग मशीन।
3. बिक्री के बाद सेवा कैसे प्रदान करें?
भारत और भारत के आसपास के बाजार के लिए, हमारे पास दो भारतीय ऋण इंजीनियर हैं, वे समय पर सेवा प्रदान कर सकते हैं।
दक्षिण अमेरिका के बाजार के लिए, हमारे पास सेवा प्रदान करने के लिए वहां एक इंजीनियर है।
अन्य बाजार के लिए, हमारे पास 10 - 20 वर्षों के अनुभव के साथ इंजीनियर टीम है, वे मशीन स्थापित करने, श्रमिकों को प्रशिक्षित करने और समय पर बिक्री के बाद सेवा प्रदान करने के लिए विदेशी ग्राहकों के कारखाने में जाएंगे।
पूरी दुनिया के वायरस के बाद से, हमारे इंजीनियर दुनिया के कई देशों तक सीमित हैं।इसलिए हम वीचैट, व्हाट्सएप आदि द्वारा इंस्टॉलेशन सेवा और प्रशिक्षण कार्य ऑनलाइन प्रदान करते हैं।एक बार जब दुनिया में बेहतर अनुकूलता होगी, तो हमारा इंजीनियर फिर से हमारी मशीनों की जांच करने जाएगा।
4. उत्पादन लाइन को कैसे पैकेज करें?
आईजी लाइन के एक सेट को आम तौर पर दो कंटेनरों की जरूरत होती है, जब विदेश में शिपिंग, 40 एचक्यू कंटेनरों के 2 टुकड़े।
स्वचालित इन्सुलेट ग्लास उत्पादन लाइन का विवरण:
• वर्टिकल इंसुलेटिंग ग्लास उत्पादन लाइन में 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन खंड;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाले खंड;
07 निर्वहन खंड।
• 01 स्थानांतरण अनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
• 02 धुलाई मशीन
मुख्य विशेषता:
• 0.1 मिमी मुलायम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, लो-ई ग्लास धो सकते हैं
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• हवा के चाकू मोटाई के अनुसार हवा के चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकते हैं
• वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, धुलाई की गति (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
• 03 डिस्चार्ज सेक्शन
• भंडारण कांच
• 04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण करना और पोंछना आसान है।
• 05 स्थानांतरण खंड
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
• 06 प्रेसिंग और फिलिंग सेक्शन
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग ग्लास को दो बार कंप्रेस किया जा सकता है
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• 07 डिस्चार्ज सेक्शन
• भंडारण कांच
• सीलिंग मशीन से जोड़ा जा सकता है
कार्यक्षेत्र का पैरामीटर स्वचालित इन्सुलेट ग्लास उत्पादन लाइन
इकाई | एलजेबीजेड3370 | |
वोल्टेज | 380V50Hz3P | |
कुल शक्ति | किलोवाट | 54.5 |
धोने की गति | मी/मिनट | 2-10 |
अधिकतम काम करने की गति | मी/मिनट | 45 |
न्यूनतम कांच का आकार | मिमी | 450*280 |
मैक्समम ग्लास साइज | मिमी | 3300*7000 3000*3000 (डबल प्रेस) |
फ्लैट कांच की मोटाई | मिमी | 3-30 |
धुलाई ब्रश | टुकड़े टुकड़े | 6 |
इन्सुलेट ग्लास की अधिकतम मोटाई | मिमी | 80 |
कुल गैस खपत | एल/मिनट | 1500 |
कन्वेयर रोल ऊंचाई | मिमी | 520 |
आयाम (एल * डब्ल्यू * एच) | मिमी | 47200*3500*4500 |
विद्युत पैरामीटर
नाम | मूल | ब्रांड |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्टेप ग्लास के लिए सर्वो मोटर | जापान | फ़ूजी |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | प्रवृत्त होना |
बटन और संकेतक लाइट | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | समीक्षा |
इंटरमीडिएट रिले | जापान | OMRON |
ब्रश मोटर | चीन | क़िंगहुआ |
पानी का पम्प | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |
स्वचालित इन्सुलेट ग्लास उत्पादन लाइन के चित्र
लिजिआंग ग्लास का संबंधित उत्पादन
प्रसंस्करण इन्सुलेट करने के लिए सीई हॉट मेल्ट ब्यूटाइल एक्सट्रूडर उपकरण के साथ स्वचालित ब्यूटाइल मशीन
उच्च गुणवत्ता के साथ ऑटोमेटिक बुयल एक्सट्रूडर मशीन
आवेदन
पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
विभिन्न गति के अनुसार गोंद की मात्रा को स्वचालित रूप से समायोजित करें
स्वचालित रूप से एल्यूमीनियम बार की चौड़ाई की पहचान करें, तदनुसार गोंद थूथन स्वचालित रूप से समायोजित कर सकता है।
हाइड्रोलिक सिस्टर्म जर्मन घटकों का उपयोग यह सुनिश्चित करने के लिए करता है कि गोंद समान और भरा हुआ है
तेजी से पहले से गरम, कार्य कुशलता में सुधार
प्रीहीटिंग फंक्शन के साथ
निकास और inflatable समारोह के साथ, कोटिंग की गुणवत्ता में सुधार और गोंद खिलाने के लिए समय की बचत करें
जल्दी से कोटिंग की गति, 47 मीटर / मिनट तक हो सकती है
दबाव निचोड़ें: 10-18MPa
तापमान: 110-140 ℃
एल्युमिनियम स्पेसरविड्थ: 6A-27A
गति: 5-47 मीटर / मिनट
ब्यूटाइल सिलेंडर का व्यास: 200 मिमी
वायु आपूर्ति: 0.4㎡/मिनट
वायु दाब: >0.6 एमपीए
कुल शक्ति:380V,5.7KW,50HZ
आयाम: 2800 * 700 * 900 मिमी
वजन: 650 किग्रा
के तकनीकी पैरामीटरस्वचालित गर्म पिघल एक्सट्रूडर मशीन
दबाव निचोड़ें | 10-18MPa |
तापमान | 110~140℃ |
गोंद मोटाई | 0.3-0.5 मिमी |
गोंद की चौड़ाई | 3.5 मिमी |
एल्यूमिनियम स्पेसर चौड़ाई | 5.5-26.5 मिमी |
स्पीड | 0-47मी/मिनट |
ब्यूटाइल सिलेंडर का व्यास | 200 मिमी |
हवा की आपूर्ति | 0.4m³/मिनट |
हवा का दबाव | 0.6MPa |
कुल शक्ति | 380V, 5.7KW, 50HZ |
आयाम | 2800 × 700 × 900 मिमी (एल × डब्ल्यू × एच) |
वजन | 750 किग्रा |
उपकरण विवरण स्वचालित ब्यूटाइल एक्सट्रूडर इंसुलेटिंग ग्लास मशीन
जर्मनी सीमेंस पार्ट्स
ब्यूटाइल एक्सट्रूडर मशीन जर्मन ब्रांड सीमेंस पीएलसी, स्थिर प्रदर्शन को अपनाएं।
KINCO टच स्क्रीन
टौब स्क्रीन ऑपरेशन, सिंपल ट्रायल, क्लियर इंटरफेस, सिंपल ऑपरेशन, स्मार्ट टच स्क्रीन, अपडेटेड प्रोग्रामिंग का इस्तेमाल करें।
जर्मनी में वाल्व है
हाई स्पीड ब्यूटाइल एक्सट्रूडर मशीन जर्मनी के हार्वे वाल्व, अधिक स्थिर प्रदर्शन को अपनाएं।
अलार्म व्यवस्था
ब्यूटाइल जोड़ने की याद दिलाते हुए, स्वचालित रूप से अलार्म सिस्टम को अपनाएं।
गोंद सिलेंडर
रबर सिलेंडर पुल-अप संरचना को अपनाता है, जो ब्यूटाइल को बदलने के लिए सुविधाजनक है।
जर्मनी मैक्सिमेटर सिलेंडर
सुपर चार्जिंग सिस्टम प्रसिद्ध वायवीय और हाइड्रोलिक सिलेंडर को गोद लेता है, आउटलेट तेल के दबाव को दृढ़ता से नियंत्रित करता है।
गति परिवर्तन के अनुसार गोंद पुटपुट को स्वचालित रूप से समायोजित करें
सफेद रेखा की समस्या को हल करने के लिए बीम की ऊंचाई समायोजन सुविधाजनक, प्रभावी है
लिजिआंग ग्लास के अन्य उत्पाद
एल्यूमिनियम बार्स और वार्म बार्स के साथ स्पेसर झुकने वाली मशीन
आवेदन
पूर्ण स्वचालित स्पेसर झुकने वाली मशीन का उपयोग कांच को इन्सुलेट करने के लिए फ्रेम (या अन्य सामग्री) बनाने के लिए किया जाता है, जो पारंपरिक निर्माण तकनीक की जगह लेता है।एल्युमिनियम बार्स और वार्म बार्स के साथ ऑटोमैटिक स्पेसर बेंडिंग मशीन एक समय में एक एल्युमिनियम स्ट्रिप द्वारा कई तरह के उत्तल पॉलीगोनल एल्युमिनियम फ्रेम बना सकती है।झुकने वाली मशीन एल्यूमीनियम सलाखों, स्टेनलेस स्टील सलाखों, गर्म सलाखों और थर्मेक्स आदि को मोड़ने के लिए उपलब्ध है।इसके अलावा झुकने वाली mahcine पर, प्रिंटिंग कोड, प्रिंटिंग लेबल, ड्रिलिंग होल और USB, मशीन हैंड सपोर्ट बड़े फ्रेम के लिए भी होता है
उपकरण विवरण
अग्रणी प्रौद्योगिकी
तकनीकी डेटा
अधिकतम झुकने का आकार | 2000 मिमी * 2000 मिमी (2500 मिमी * 2500 मिमी) |
न्यूनतम झुकने का आकार | 250 मिमी * 200 मिमी |
एल्यूमिनियम स्पेसर चौड़ाई | 5.5-27mm |
आयामी त्रुटि | ± 0.5 मिमी |
कोण त्रुटि | ±1º |
संसाधन गति | 26s |
हवा की आपूर्ति | ≥0.65एमपीए |
कुल शक्ति | AC220/380V 50Hz 2.5KW |
आयाम | 10500mm*2200mm*2600mm |
विद्युत पैरामीटर
नाम | ब्रांड | नाम | ब्रांड |
पीएलसी | जर्मन सीमेंस | त्रिक | ताइवान एयरटेक |
कम वोल्टेज विद्युत उपकरण | जर्मन सीमेंस | सिलेंडर | ताइवान एयरटेक |
सर्वो मोटर | जापान फ़ूजी | सोलेनोइड वाल्व | ताइवान एयरटेक |
सर्वो चालक | जापान फ़ूजी | स्विच पावर | ताइवान निविदा |
रिले | जापान ओमरोन | टच स्क्रीन | ताइवान WEINVIEW |
सेंसर | कोरिया ऑटोनिक्स | मार्गदर्शक | ताइवान टीबीआई |
कार्यक्षेत्र ऑटो उद्योग फ्लैट ग्लास वॉशिंग और सफाई मशीन
1. का अवलोकन ऑटो वर्टिकल ग्लास वॉशिंग और सुखाने की मशीन
ऑटो उद्योग फ्लैट ग्लास वॉशिंग मशीन का उपयोग डबल ग्लेज़िंग ग्लास के प्रसंस्करण के लिए ग्लास धोने के लिए किया जाता है।ऑटो लंबवत धुलाई और सफाई मशीन निम्नलिखित कार्यों को पूरा कर सकती है: फ्लैट ग्लास और लो-ई ग्लास की पूर्व-सफाई, सफाई और सुखाने। यह स्लॉट एल्यूमीनियम इन्सुलेटिंग ग्लास के उत्पादन में है।ग्लास वॉशिंग मशीन में छोटे व्यवसाय क्षेत्र, उच्च दक्षता, विश्वसनीय प्रदर्शन और सुविधाजनक रखरखाव के फायदे हैं।
2.Advantage कांच धोने की मशीन का
•0.1 मिमी मुलायम बालों के साथ 3 जोड़ी मुलायम ब्रश का उपयोग करके, लो-ई ग्लास धो सकते हैं
• पूर्व-धुलाई (वैकल्पिक)
•हवा चाकू स्वचालित रूप से मोटाई के अनुसार हवा के चाकू की चौड़ाई को समायोजित कर सकता है
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
•यूरोपीय साइलेंसर प्रणाली
धुलाई गति प्रदर्शन के साथ ऑपरेशन बॉक्स, धोने की गति (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है • पानी की टंकी स्वचालित तापमान नियंत्रण, पानी भरने की प्रणाली
•स्टेनलेस स्टील सामग्री
3. लंबवत ग्लास वॉशिंग मशीन की मुख्य विशेषता
4. टेक पैरामीटर्स लंबवत ग्लास सफाई और सुखाने की मशीन
बिजली की आपूर्ति | वोल्टेज (वी) | 380 |
आवृत्ति (हर्ट्ज) | 50 | |
मुख्य शक्ति | किलोवाट | 35 |
धोने की गति | मी/मिनट | 1~7 |
अधिकतम उच्च गति | मी/मिनट | 10 |
न्यूनतम कांच का आकार | मिमी | 450×280 |
अधिकतम कांच का आकार | मिमी | 2500×4000 |
कांच की मोटाई | मिमी | 3~15 |
रोलर ऊंचाई | मिमी | 500 ± 20 |
कुल वजन | किलोग्राम | 3500 |
5. स्वचालित का विवरणग्लास वॉशिंग मशीन
लिजिआंग ग्लास का परिचय
आवेदन
डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन (गैस फिलिंग के साथ) में चार सेक्शन, ट्रांसफर सेक्शन, वाशिंग सेक्शन, इंस्पेक्शन सेक्शन और प्रेसिंग सेक्शन (पूरी तरह से 7 भाग) होते हैं।यह स्वचालित रूप से उच्च गुणवत्ता और विविधता वाले डीजीयू बनाने के लिए उन्नत तकनीक का उपयोग करता है, जैसे डबल ग्लास, ट्रिपल ग्लास, लो-ई ग्लास, आकार का ग्लास और स्टेप्ड ग्लास।इसके अलावा, एक नई IG लाइन जो एक ही समय में डबल ग्लास के दो टुकड़े भर सकती है।
आदर्श | न्यूनतम आकार | अधिकतम आकार | लो-ई ग्लास | स्टेप ग्लास | ट्रिपल ग्लास | गैस भरना (जी) |
एलजेबीजेड1825 | 300*500 | 1800*2500 | मैं | मैं | मैं | मैं |
एलजेबीजेड2025 | 300*500 | 2000*2500 | मैं | मैं | मैं | मैं |
एलजेबीजेड2230 | 300*500 | 2200*3000 | मैं | मैं | मैं | मैं |
एलजेबीजेड2530 | 300*500 | 2500*3500 | मैं | मैं | मैं | मैं |
लो-ई ग्लास / स्टेप ग्लास / ट्रिपल ग्लास / शेप्ड ग्लास / फिलिंग गैस फंक्शन वैकल्पिक हैं।और गैस भरने के साथ LJBZ2535G IG लाइन का आकार अधिकतम 2500 * 3200 मिमी के गिलास में गैस भर सकता है, न कि 2500 * 3500 मिमी।
पैरामीटर डेटा
1. उत्पादन का नाम: प्रेस पैनल के साथ ग्लास प्रोसेसिंग लाइन को इन्सुलेट करना और गैस भरना
2. मॉडल: LJBZ2535G
3. मूल स्थान: जिनान, चीन
4. ग्लास मोटाई: 3 - 15 मिमी
5. इन्सुलेट ग्लास मोटाई: 60 मिमी
6. ग्लास धोने की गति: 2 - 10 मीटर / मिनट
7. ग्लास कन्वेयर गति: 48 मीटर / मिनट
8. वाशिंग ब्रश : 3 जोड़ी मुलायम ब्रश
9. वाशिंग मशीन की सामग्री: स्टेनलेस स्टील
10. समारोह: डीजीयू / स्टेप ग्लास / शेप ग्लास / ट्रिपल ग्लास / फिलिंग आर्गन गैस बनाना
11. अधिकतम कांच का आकार: 2500 * 3500 मिमी
12. गैस भरने के लिए अधिकतम कांच का आकार: 2500 * 3200 मिमी
13. वारंटी: 12 महीने
14. रंग: नीला (चमकदार सफेद), कई रंगों को ग्राहक बनाया जा सकता है
15. लंबाई: 23.5m
16. दिशा: दाएं से बाएं
17. आकार का कांच: एक तरफ सीधा होना चाहिए
18. न्यूनतम कांच का आकार: 450 * 280 मिमी
19. ऊंचाई (रोलर्स टू ग्राउंड): 520mm
20. स्टेप ग्लास : छोटा ग्लास अंदर या बाहर होता है
मुख्य विशेषताएं
