उत्पाद विवरण:
|
नाम: | सीलिंग रोबोट | वोल्टेज: | 380 वी 50एचजेड 3पी |
---|---|---|---|
शक्ति: | 15 किलोवाट | अधिकतम कांच का आकार: | 2500*4000mm |
न्यूनतम कांच का आकार: | 400*300 मिमी | कांच की मोटाई: | 12-56 मिमी |
काम करने की गति: | 5-40मी/मिनट | आयाम: | 8700*2500*3500 मिमी |
वज़न: | 5000 किग्रा | ||
हाई लाइट: | आईजीयू फेकाडे ग्लास सीलिंग मशीन,आईजीयू फेकाडे स्वचालित सीलिंग रोबोट,40 मीटर / मिनट स्वचालित सीलिंग रोबोट |

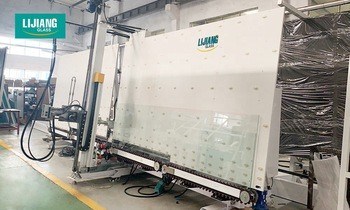

IGU मुखौटा ग्लास सीलिंग मशीन स्वचालित सीलिंग रोबोट
मुख्य विशेषताएं:

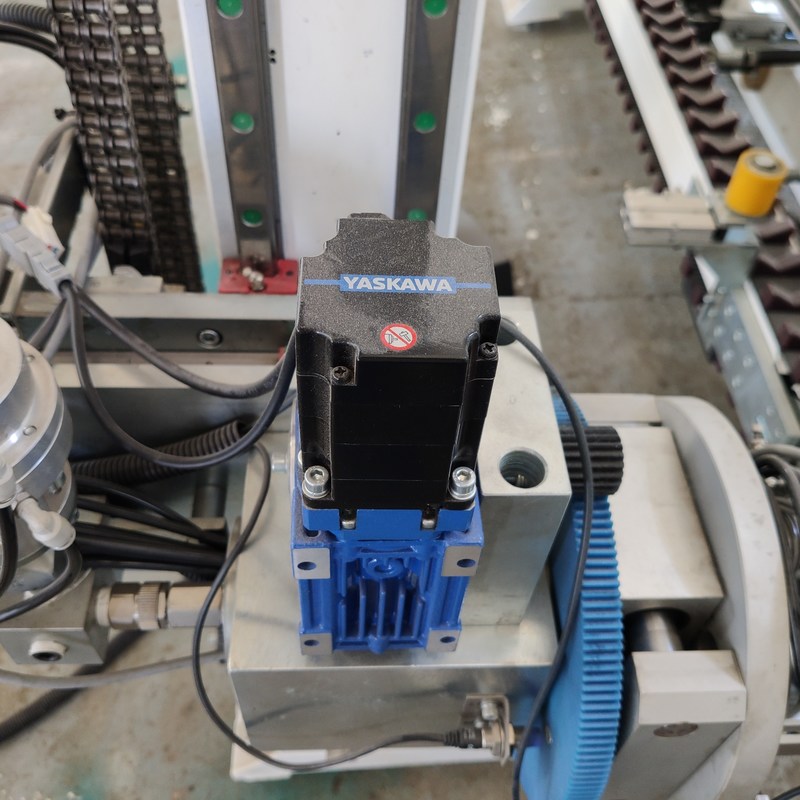

• जापान यास्कावा सर्वो सिस्टम नियंत्रण, 8 अक्ष, सर्वो नियंत्रण प्रणाली के 7 सेट, पूर्ण स्वचालित और उच्च दक्षता वाली सीलिंग मशीन
• 4 खंड, कांच भंडारण कर सकते हैं
• टाइमिंग बेल्ट, सुचारू स्थानांतरण और सटीक स्थिति अपनाएं
• खुरचनी और रोलर से कांच के कोनों को स्वचालित रूप से ठीक करें
• कांच के आकार, गोंद की गहराई (30 मिमी) को स्वचालित रूप से मापें
• प्रत्येक ऑटो-फ़ंक्शन मैन्युअल ऑपरेशन के साथ है
• डबल ग्लास कोट कर सकते हैं
• वैकल्पिक किनारों के साथ आकार का गिलास, स्टेप ग्लास, ट्रिपल ग्लास (वैकल्पिक)
• बूस्टर पंप का एक सेट सीलेंट के दो समूहों को नियंत्रित करता है (वैकल्पिक)
• सिलिकॉन, पॉलीसल्फाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग कर सकते हैं
• गोंद सिर मशीन के सामने है, जो स्टेप ग्लास कोटिंग के लिए आसान है
• इन्सुलेट ग्लास प्रसंस्करण लाइन के साथ जोड़ा जा सकता है
• कोड स्कैनिंग फ़ंक्शन के साथ (ऐच्छिक)
तकनीकी डेटा
मैक्स।कांच का आकार | 2500*4000mm |
न्यूनतम।कांच का आकार | 400*300mm |
कांच की मोटाई | 12-56 मिमी |
काम करने की गति | 5-40मी/मिनट |
हवा का दबाव | मैं0.6MPa |
दबाव निचोड़ें | 32एमपीए |
वोल्टेज शक्ति | 380V 15kw |
समग्र आयाम | 11000*2000*3500mm |
विद्युत पैरामीटर
नाम | मूल | ब्रांड |
सर्वो मोटर | जापान | यास्कावा |
सर्वो चालक | जापान | यास्कावा |
सी पी यू | जापान | यास्कावा |
कम वोल्टेज घटक | जर्मनी | सीमेंस |
गाइडवे | ताइवान | HIWIN |
बिजली की आपूर्ति बदलना | ताइवान | मेगावाट |
सेंसर स्विच | कोरिया | ऑटोनिक्स |
वायवीय घटक | जापान | एसएमसी |
टच स्क्रीन | चीन | गोशानी |
सर्वो मोटर | जापान | यास्कावा |
सर्वो चालक | जापान | यास्कावा |
स्वचालित लंबवत इन्सुलेट ग्लास प्रसंस्करण लाइन
एलजेबीजेड3370
प्रदर्शन
• जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• लेपित और लो-ई ग्लास की स्वचालित पहचान
• 3 जोड़ी सॉफ्ट ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं
• वॉशिंग मशीन गोद लेती है एसएस सामग्री और निविड़ अंधकार डिवाइस
• एयर हीटिंग सिस्टम
• एयर फैन स्वचालित स्टार्ट और स्टॉप सेटिंग
• शोर में कमी प्रणाली
• धुलाई की गति का ऑनलाइन प्रदर्शन
• बुद्धिमान आंतरायिक काम, ऊर्जा की बचत
• प्लेट दबाने वाली सतह को सीधा रखने के लिए एडजस्टेबल प्रेसिंग बोर्ड
• स्वचालित गैस फाइलिंग गैस मूल्य निर्धारित कर सकती है और प्रक्रिया को प्रदर्शित कर सकती है उच्च गैस सांद्रता के साथ ऑनलाइन भरना
• विमानन प्लग का कनेक्शन मोड
• ट्रिपल एलजी . का उत्पादन करने के लिए लागू / आकार का आईजी / स्टेप ग्लास
LJBZ3370 . का विवरण परिचय
• 01 स्थानांतरण खंड
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
• 02 वाशिंग मशीन
मुख्य विशेषता:
• 0.1 मिमी मुलायम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, लो-ई ग्लास धो सकते हैं
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• वायु चाकू स्वचालित रूप से मोटाई के अनुसार वायु चाकू की चौड़ाई को समायोजित कर सकता है
• वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, वाशिंग स्पीड (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की भरपाई प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
• 03 डिस्चार्ज सेक्शन
• भंडारण कांच
• 04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण और पोंछना आसान है
• 05 स्थानांतरण खंड
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
• 06 प्रेसिंग और फिलिंग सेक्शन
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (3300mm * 7000mm) इंसुलेटिंग ग्लास को कंप्रेस किया जा सकता है
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को गोद लेता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए दबाने वाली प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाली सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि के साथ कांच के विभिन्न आकारों को भरने के लिए ज़ोन सेट करें, आर्गन हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए फास्ट रिएक्टिंग सेंसर
• गैस की सघनता 90% से अधिक तक पहुँच सकती है
• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण कांच
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
मैक्स।कांच का आकार | 3300 मिमी * 7000मिमी |
गैस भरने के लिए अधिकतम कांच का आकार | 3300 मिमी * 7000 मिमी |
न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-30 मिमी |
इन्सुलेट ग्लास मोटाई | 80 मिमी |
कांच धोने की गति | 2-10मी/मिनट |
ग्लास कन्वेयर गति | 45मी/मिनट |
धुलाई ब्रश | 0.1 मिमी बालों के साथ 3 जोड़ी नरम ब्रश |
जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 1500L / मिनट |
हवा का दबाव | 0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 47200*3500*4500mm |
वज़न | 8500 किग्रा |
विद्युत पैरामीटर
नाम | मूल | ब्रांड |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्टेप ग्लास के लिए सर्वो मोटर | जापान | फ़ूजी |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | प्रवृत्त होना |
बटन और संकेतक लाइट | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | समीक्षा |
इंटरमीडिएट रिले | जापान | OMRON |
ब्रश मोटर | चीन | क़िंगहुआ |
पानी का पम्प | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |
बिना गैस ऑनलाइन भरे आईजी लाइन |
नाम | मूल | ब्रांड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्थानांतरण मोटर | ताइवान | लिन्हाई |
ब्रश मोटर | ताइवान | लिन्हाई |
पानी का पम्प | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |
इलेक्ट्रिक गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | प्रवृत्त होना |
बटन और संकेतक लाइट | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | समीक्षा |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने के साथ आईजी लाइन |
