ग्लास प्रसंस्करण को इन्सुलेट करने के लिए IGU मुखौटा कांच desiccant भरने mahcine उपयोग

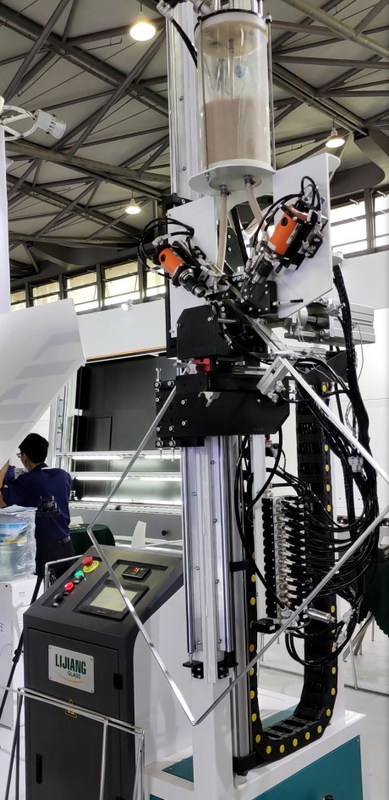

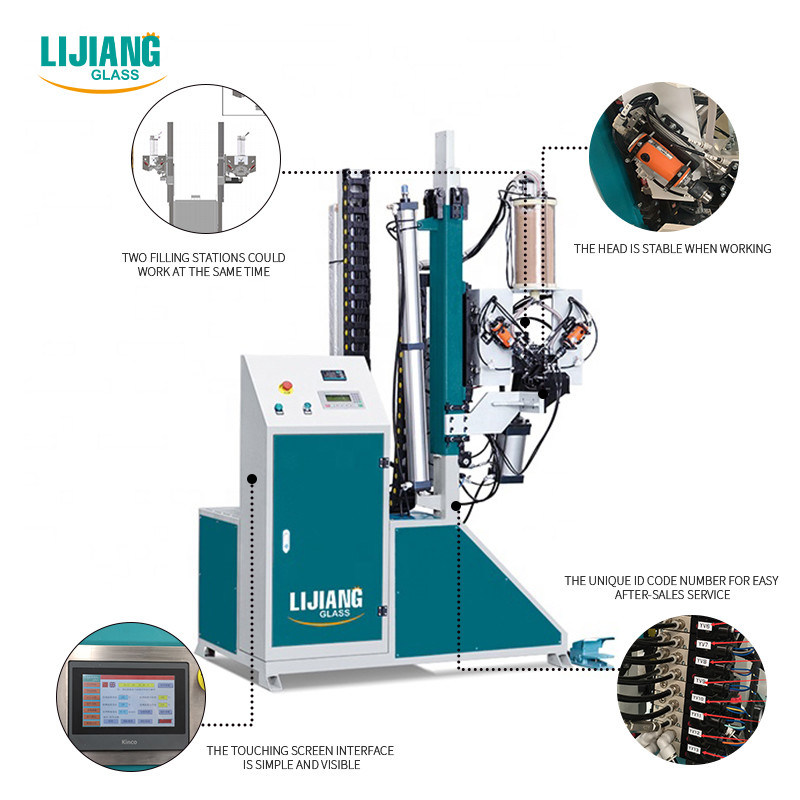

देसीकैंट भरने की मशीन एलजेजीजेड 2020





एमऐन फीचर

• सीमेंस पीएलसी नियंत्रण प्रणाली को अपनाएं

• आणविक चलनी 0.5 - 0.9 मिमी . हो सकती है

• टच स्क्रीन इंटरफ़ेस, सरल और दृश्यमान

• स्पेसर फ्रेम के आकार के अनुसार मशीन की ऊंचाई को समायोजित किया जा सकता है

• आणविक चलनी को स्वचालित रूप से लोड और फिर से भरना

• भरने की गति बढ़ाने के लिए उतारने के लिए डबल ट्यूब





• भरने का समय समायोजित किया जा सकता है

• स्वचालित रूप से ड्रिलिंग, भरना और सील करना

• मुख्य भाग आयातित ब्रांड हैं

• बड़े कण आणविक चलनी भरें



तकनीकी डेटा



मैक्स।ढांचे का आकर	2000 मिमी * 2000 मिमी (2500 मिमी * 2500 मिमी)
न्यूनतम।ढांचे का आकर	300 मिमी * 250 मिमी
एल्यूमिनियम विनिर्देशों	6ए- 27ए
वायु स्रोत	मैं0.65एमपीए
बिजली की आपूर्ति और बिजली की खपत	AC220V 50Hz 1KW
आणविक चलनी व्यास की आवश्यकता	0.5-0.9 मिमी या 1.0 - 1.5 मिमी
आयाम	1100mm*1100mm*3600mm



एल्यूमिनियम फ्रेम स्थानांतरण मशीन एलजेएसकेजे02











मुख्य विशेषता



• स्पेसर फ्रेम परिवहन

• आसान संचालन, सरल और लचीला



तकनीकी डेटा





बिजली की आपूर्ति	380 वी 50 हर्ट्ज
कुल शक्ति	0.18kw
आयाम	2520*3012*3000mm

वीलंबवत इन्सुलेट ग्लास सीलिंग रोबोट एलजेटीजे 2540







मुख्य विशेषताएं:

• जापान यास्कावा सर्वो सिस्टम नियंत्रण, 8 अक्ष, सर्वो नियंत्रण प्रणाली के 7 सेट, पूर्ण स्वचालित और उच्च दक्षता वाली सीलिंग मशीन

• 4 खंड, कांच भंडारण कर सकते हैं

• टाइमिंग बेल्ट, सुचारू स्थानांतरण और सटीक स्थिति अपनाएं

• खुरचनी और रोलर से कांच के कोनों को स्वचालित रूप से ठीक करें

• कांच के आकार, गोंद की गहराई (30 मिमी) को स्वचालित रूप से मापें



• प्रत्येक ऑटो-फ़ंक्शन मैन्युअल ऑपरेशन के साथ है

• डबल ग्लास कोट कर सकते हैं

• वैकल्पिक किनारों के साथ आकार का गिलास, स्टेप ग्लास, ट्रिपल ग्लास (वैकल्पिक)



• बूस्टर पंप का एक सेट सीलेंट के दो समूहों को नियंत्रित करता है (वैकल्पिक)

• सिलिकॉन, पॉलीसल्फाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग कर सकते हैं

• गोंद सिर मशीन के सामने है, जो स्टेप ग्लास कोटिंग के लिए आसान है

• इन्सुलेट ग्लास प्रसंस्करण लाइन के साथ जोड़ा जा सकता है

• कोड स्कैनिंग फ़ंक्शन के साथ (ऐच्छिक)



तकनीकी डेटा



मैक्स।कांच का आकार	2500*4000mm
न्यूनतम।कांच का आकार	400*300mm
कांच की मोटाई	12-56 मिमी
काम करने की गति	5-40मी/मिनट
हवा का दबाव	मैं0.6MPa
दबाव निचोड़ें	32एमपीए
वोल्टेज शक्ति	380V 15kw
समग्र आयाम	11000*2000*3500mm







विद्युत पैरामीटर



नाम	मूल	ब्रांड
सर्वो मोटर	जापान	यास्कावा
सर्वो चालक	जापान	यास्कावा
सी पी यू	जापान	यास्कावा
कम वोल्टेज घटक	जर्मनी	सीमेंस
गाइडवे	ताइवान	HIWIN
बिजली की आपूर्ति बदलना	ताइवान	मेगावाट
सेंसर स्विच	कोरिया	ऑटोनिक्स
वायवीय घटक	जापान	एसएमसी
टच स्क्रीन	चीन	गोशानी
सर्वो मोटर	जापान	यास्कावा
सर्वो चालक	जापान	यास्कावा

स्वचालित लंबवत इन्सुलेट ग्लास प्रसंस्करण लाइन

एलजेबीजेड3370



प्रदर्शन

• जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस

• लेपित और लो-ई ग्लास की स्वचालित पहचान

• 3 जोड़ी सॉफ्ट ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं

• वॉशिंग मशीन गोद लेती है एसएस सामग्री और निविड़ अंधकार डिवाइस

• एयर हीटिंग सिस्टम

• एयर फैन स्वचालित स्टार्ट और स्टॉप सेटिंग

• शोर में कमी प्रणाली

• धुलाई की गति का ऑनलाइन प्रदर्शन

• बुद्धिमान आंतरायिक काम, ऊर्जा की बचत

• प्लेट दबाने वाली सतह को सीधा रखने के लिए एडजस्टेबल प्रेसिंग बोर्ड

• स्वचालित गैस फाइलिंग गैस मूल्य निर्धारित कर सकती है और प्रक्रिया को प्रदर्शित कर सकती है उच्च गैस सांद्रता के साथ ऑनलाइन भरना

• विमानन प्लग का कनेक्शन मोड

• ट्रिपल एलजी . का उत्पादन करने के लिए लागू / आकार का आईजी / स्टेप ग्लास



LJBZ3370 . का विवरण परिचय

• 01 स्थानांतरण खंड

कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना

• 02 वाशिंग मशीन

मुख्य विशेषता:

• 0.1 मिमी मुलायम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, लो-ई ग्लास धो सकते हैं

• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।

• वायु चाकू स्वचालित रूप से मोटाई के अनुसार वायु चाकू की चौड़ाई को समायोजित कर सकता है

• वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, वाशिंग स्पीड (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है

• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की भरपाई प्रणाली

• यूरोपीय साइलेंसर प्रणाली

• स्टेनलेस स्टील सामग्री

• 03 डिस्चार्ज सेक्शन

• भंडारण कांच

• 04 निरीक्षण और स्थापना अनुभाग

इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण और पोंछना आसान है

• 05 स्थानांतरण खंड

• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।

• 06 प्रेसिंग और फिलिंग सेक्शन





मुख्य विशेषता:

• अल्ट्रा-लॉन्ग (3300mm * 7000mm) इंसुलेटिंग ग्लास को कंप्रेस किया जा सकता है

• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को गोद लेता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है

• आसान रखरखाव के लिए दबाने वाली प्लेट को खोला जा सकता है

• लंबे समय तक चलने वाली सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड

• महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें

• अनुवर्ती सीलिंग विधि के साथ कांच के विभिन्न आकारों को भरने के लिए ज़ोन सेट करें, आर्गन हानि को कम करता है

• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं



• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए फास्ट रिएक्टिंग सेंसर

• गैस की सघनता 90% से अधिक तक पहुँच सकती है

• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है

• मानक गैस आर्गन गैस है

• 07 डिस्चार्ज सेक्शन

• भंडारण कांच

• सीलिंग मशीन से जोड़ा जा सकता है



तकनीकी डेटा



मैक्स।कांच का आकार	3300 मिमी * 7000मिमी
गैस भरने के लिए अधिकतम कांच का आकार	3300 मिमी * 7000 मिमी
न्यूनतम।कांच का आकार	280 मिमी * 450 मिमी
कांच की मोटाई	3-30 मिमी
इन्सुलेट ग्लास मोटाई	80 मिमी
कांच धोने की गति	2-10मी/मिनट
ग्लास कन्वेयर गति	45मी/मिनट
धुलाई ब्रश	0.1 मिमी बालों के साथ 3 जोड़ी नरम ब्रश
जलापूर्ति	पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी
हवा की आपूर्ति	प्रवाह: 1500L / मिनट
हवा का दबाव	0.8MPa
कुल शक्ति	3P 380V 50HZ 40KW
आयाम	47200*3500*4500mm
वज़न	8500 किग्रा







विद्युत पैरामीटर



नाम	मूल	ब्रांड
पीएलसी	जर्मनी	सीमेंस
कम वोल्टेज विद्युत उपकरण	जर्मनी	सीमेंस
आवृत्ति कनवर्टर	जर्मनी	सीमेंस
स्टेप ग्लास के लिए सर्वो मोटर	जापान	फ़ूजी
फोटोइलेक्ट्रिक स्विच	जर्मनी	बीमार
छोटा बटन	ताइवान	प्रवृत्त होना
बटन और संकेतक लाइट	फ्रांस	श्नाइडर
टच स्क्रीन	ताइवान	समीक्षा
इंटरमीडिएट रिले	जापान	OMRON
ब्रश मोटर	चीन	क़िंगहुआ
पानी का पम्प	चीन	लिंगज़ियाओ
मार्गदर्शक	ताइवान	HIWIN
वायवीय घटक	ताइवान	एयरटैक
बिना गैस ऑनलाइन भरे आईजी लाइन









नाम	मूल	ब्रांड
सर्वो मोटर	जर्मनी	सीमेंस
पीएलसी	जर्मनी	सीमेंस
कम वोल्टेज विद्युत उपकरण	जर्मनी	सीमेंस
आवृत्ति कनवर्टर	जर्मनी	सीमेंस
स्थानांतरण मोटर	ताइवान	लिन्हाई
ब्रश मोटर	ताइवान	लिन्हाई
पानी का पम्प	चीन	लिंगज़ियाओ
मार्गदर्शक	ताइवान	HIWIN
वायवीय घटक	ताइवान	एयरटैक
इलेक्ट्रिक गेज	चीन	मिरान
फोटोइलेक्ट्रिक स्विच	जर्मनी	बीमार
छोटा बटन	ताइवान	प्रवृत्त होना
बटन और संकेतक लाइट	फ्रांस	श्नाइडर
टच स्क्रीन	ताइवान	समीक्षा
इंटरमीडिएट रिले	जापान	OMRON
ऑनलाइन गैस भरने के साथ आईजी लाइन





वर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट एलजेटीजे2540





 आवेदन

एल 8 सर्वो मोटर्स को अपनाएं

एल स्थिर प्रदर्शन के साथ जापान सर्वो नियंत्रण प्रणाली को अपनाएं

एल रैखिक समायोजन के साथ कांच के आकार, गोंद की गहराई और गोंद की गति को स्वचालित रूप से मापें

एल सटीक स्थिति के साथ सुचारू रूप से रखने के लिए टाइमिंग बेल्ट को अपनाएं

एल पुर्जों का उत्पादन उच्च मानकीकरण और उच्च परिशुद्धता के साथ किया जाता है, सुनिश्चित करें कि मशीन का उपयोग लंबे समय तक काम करने के साथ किया जा सकता है

एल कांच के कोने हवा के बुलबुले, चिकनी सतह के बिना भरे हुए हैं, इसकी कोई आवश्यकता नहीं है

एल पूर्ण स्वचालित और उच्च दक्षता मशीन

एल नई खुरचनी डिजाइन, विशेष रूप से बिना किसी बुलबुले के बहुत ही किनारों और कोनों के साथ ट्रेन आईजी बनाने के लिए।

एल सुंदर सतह के साथ कांच के कोनों की स्वचालित रूप से मरम्मत करें

एल खरोंच और प्रदूषण के बिना चिकना संदेश

एल सिंगल-फ़ंक्शन पार्ट्स मैन्युअल फ़ंक्शंस, आसान समायोजन से लैस हैं



मैं पिछला गोंद युक्ति



जब दबाव बढ़ता है, तो अधिक गोंद बी सामग्री की बचत करते हुए स्वचालित रूप से वापस प्रवाहित होगा।



• द्याद बॉडी युक्ति



डाईड बॉडी डिवाइस के दो कार्य हैं।बाईं ओर का उपयोग गैस में भरते समय अशुद्धियों और नमी को छानने के लिए किया जाता है, फिर दायाँ स्नेहन की भूमिका निभाता है।



तकनीकी आंकड़े



मैक्स।ग्लास आकार	2500 मिमी * 4000 मिमी
न्यूनतम कांच का आकार	280 मिमी * 400 मिमी
कांच की मोटाई	12-56 मिमी
काम करने की गति	5-40मी/मिनट
हवा का दबाव	0.6-0.8MPa
दबाव निचोड़ें	<350kg/m³
समतल कोण	6°- 9°
अधिकतम गिलास वजन	400 किलो
वोल्टेज	380 वी 50 हर्ट्ज 3पी

 मुख्य घटक सूची



नाम	ब्रांड
स्विच	सीमेंस
सर्वो मोटर	जापान यास्कावा
आई/ओ मॉडल	जापान MSYSTEM
कम वोल्टेज घटक	सीमेंस
सी पी यू	जापान यास्कावा
आवृत्ति कनवर्टर	जापान ओमरोन
बिजली की आपूर्ति बदलना	ताइवान मेगावाट
वायवीय घटक	जापान एसएमसी
पीएलसी	सीमेंस
गाइडवे	सीमेंस
