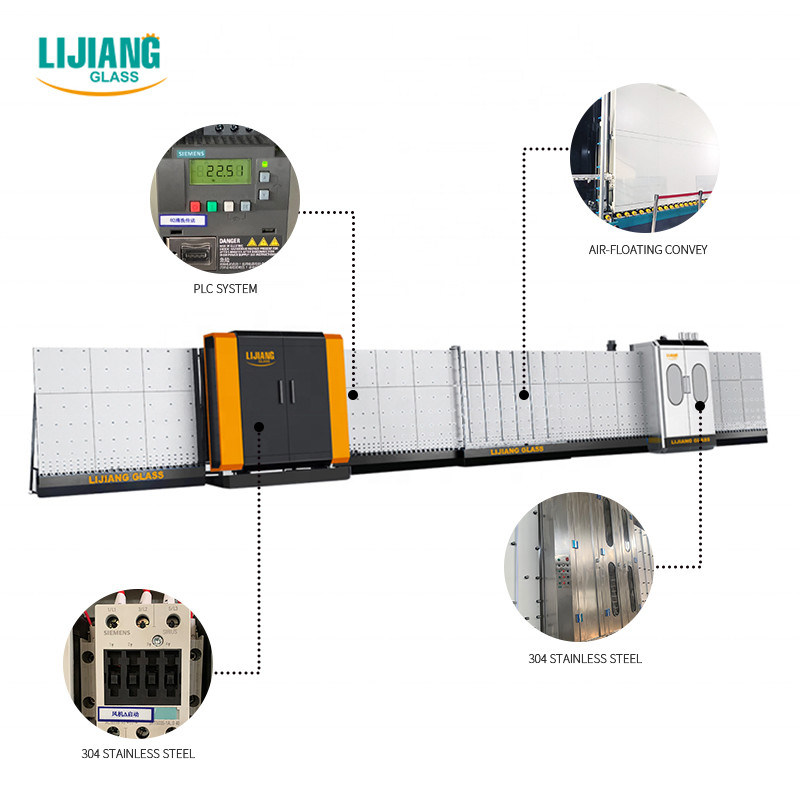

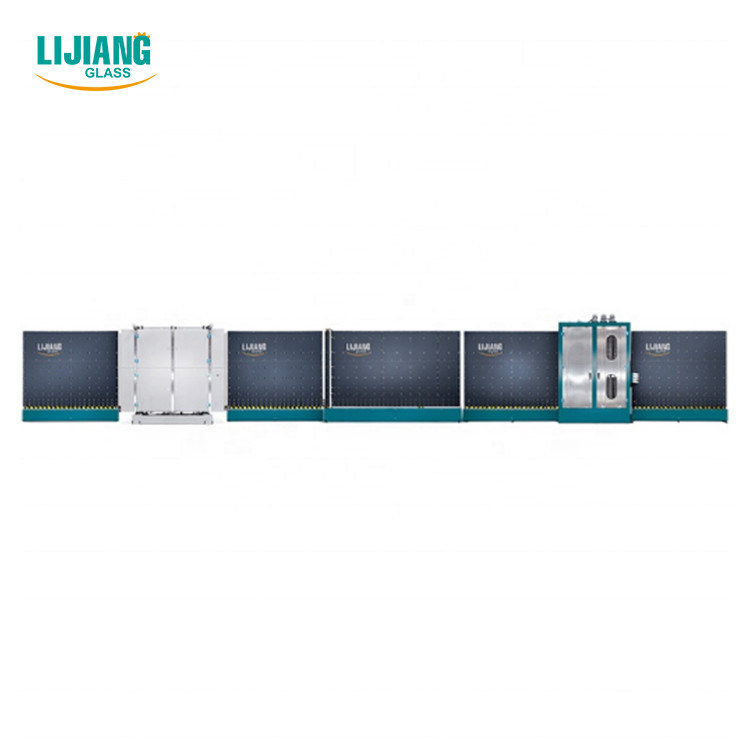

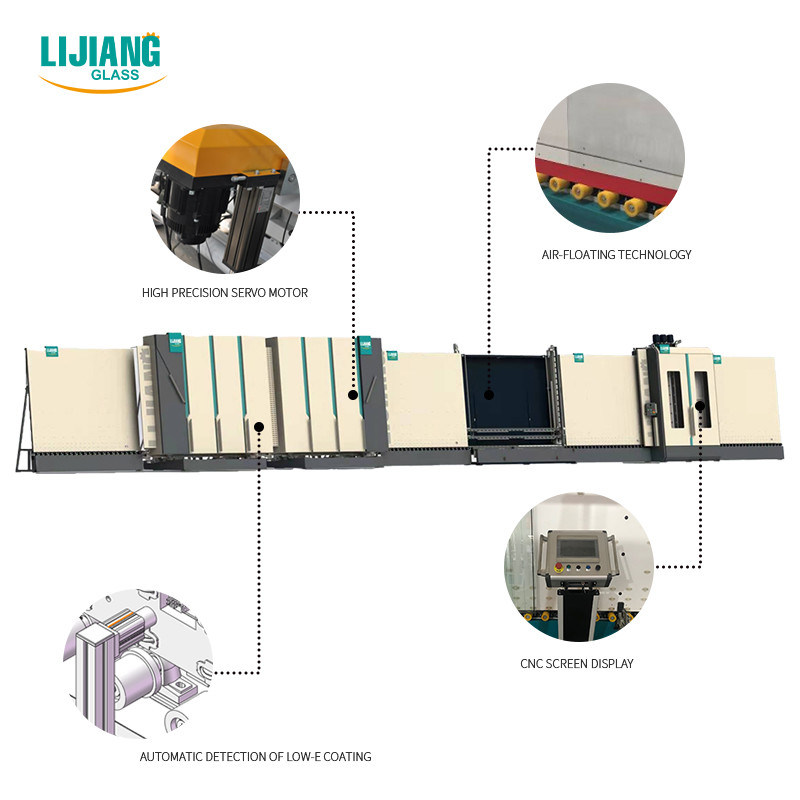

60 मिमी जंबो इंसुलेटिंग ग्लास प्रोडक्शन लाइन वर्टिकल ग्लास वॉशिंग मशीन

खिड़की और दरवाजों के लिए जंबो आकार डबल ग्लेज़िंग इन्सुलेट ग्लास उत्पादन लाइन

स्वचालित गैस भरने के साथ जंबो साइज डबल इंसुलेटिंग ग्लास प्रोडक्शन लाइन की मुख्य विशेषता







1,लोड हो रहा है भाग



लो-ई ग्लास से बचने के लिए इनवर्स साइड और लीव व्हील मार्क्स या स्क्रैच लो-ई कोटिंग हम कोटिंग इंस्पेक्शन-मेटल फिल्म कंडक्टिव का उपयोग करते हैं (अन्य कंपनी फोटोइलेक्ट्रिक डिटेक्शन का उपयोग करती है, उच्च पारदर्शी फिल्म कोटिंग के लिए पहचानना मुश्किल है)



(नायलॉन और पॉलीयूरेथेन + धातु स्तंभ



2, धुलाई और सुखाने वाला भाग



* तीन जोड़े नरम ब्रश लो-ई ग्लास और सामान्य ग्लास धो सकते हैं, व्यास 0.1 मिमी से कम है।

* सामग्री स्टेनलेस स्टील हैं।

* पवन चाकू फ्लोट डिजाइन है, यह हमेशा कांच की सतह और हवा के चाकू के बीच सही और उपयुक्त दूरी 3 मिमी रखता है (एलआईएसईसी संरचना की तरह ही (टिप्पणी: 3 मिमी सबसे अच्छी सुखाने की दूरी है)



एक सार्वभौमिक संयुक्त उपकरण है। जब कांच की मोटाई बदल दी गई थी, तो हवा का चाकू दूरी को समायोजित करने के लिए आगे और पीछे की ओर बढ़ सकता है, ताकि हवा के चाकू और कांच के बीच की सापेक्ष दूरी स्थिर हो, ताकि नुकसान से बचा जा सके कांच की मोटाई में परिवर्तन के कारण कांच की फिल्म।



* फ्रंट और बैक साइड स्क्वीज-व्हील सभी सक्रिय रूप से चलते और संप्रेषित होते हैं।कोई फर्क नहीं पड़ता कांच का आकार बड़ा / छोटा / मोटा / पतला (8 मिमी) है, यह सभी ग्लास को सुचारू रूप से गुजरने की गारंटी देता है। (एलआईएसईसी की तरह ही)



3, भाग का पता लगाना

4, विधानसभा भाग



बिल्ट-इन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) ग्लास का पता लगाने और पोंछने के लिए सुविधाजनक है

5,जीजैसा भरनेऔर दबाने वाला भाग



1, मोटाई माप测厚: सिलेंडर इलेक्ट्रॉनिक शासक को कांच की मोटाई और एल्यूमीनियम फ्रेम चौड़ाई को मापने के लिए, मुद्रास्फीति और सर्वो दबाव के लिए पैरामीटर प्रदान करने के लिए ड्राइव करता है



2, सिंक्रोनस बेल्ट बीम चलती है: सिंक्रोनस बेल्ट बीम ग्लास मोटाई और एल्यूमीनियम फ्रेम चौड़ाई के अनुसार आगे बढ़ेगी ताकि यह सुनिश्चित हो सके कि मुद्रास्फीति छेद अंतराल को बढ़ाने के लिए पहले और दूसरे ग्लास एल्यूमीनियम फ्रेम के बीच रहा है (मूल्य डीसी पुश रॉड और इलेक्ट्रॉनिक से आता है) शासक)

3, ग्राहक की आवश्यकता के अनुसार आर्गन गैस एकाग्रता को टच स्क्रीन में इनपुट करें



4, डिस्प्ले फंक्शन: टच स्क्रीन पूरे आर्गन गैस फिलिंग प्रोसेसिंग को प्रदर्शित करेगी, आपको बहुत स्पष्ट पता चल जाएगा कि पहले से ही आर्गन गैस कितनी अंदर दाखिल हुई है







ई, गैस नीचे से भरना



(पुराना प्रकार)

दबाने वाले हिस्से को 4 भागों (प्रति 800 मिमी) में विभाजित किया गया था, जब छोटे आकार का कांच (800 मिमी से कम) दबाने और गैस भरने वाले खंड से होकर गुजरता है, केवल एक हिस्सा काम करता है।

यदि 800 मिमी से अधिक लेकिन 1600 मिमी से कम है, तो यह दो भाग काम करेगा, पूरे प्रेस और गैस भरने वाले अनुभाग के काम की आवश्यकता नहीं है।यह आर्गन ग्लास को बचा सकता है।



एफ,साइड सील रास्ता सीलिंग का पालन कर रहा है(नयाप्रकार)



(मशीन साइड में एक ऑक्सीजन सेंसर होता है जिसमें 7-8 डिटेक्ट पॉइंट होते हैं।

जी एसमायोजित करेंसक्षम दबाने भागों



1, प्रेसिंग फ्रेम में वेल्डिंग के बाद तनाव होता है, इसलिए कुछ समय का उपयोग करने के बाद आउट-ऑफ-शेप समस्याएं अपरिहार्य हैं (मशीन डीजीयू को ठीक से, समान रूप से और कसकर नहीं दबा सकती है)

इस असमान अपरिहार्य मुद्दे के लिए, यहां हमारा समाधान है

• हम सभी उम्र बढ़ने का इलाज करते हैं, यह कंपन विफलता डिवाइस द्वारा तनाव-निकालना है। महत्वपूर्ण यह है कि हम बैकबोर्ड पर 74 बिंदुओं को डिज़ाइन करते हैं, अगर कोई आकार की समस्या है तो हम किसी भी समय आसानी से समायोजित कर सकते हैं।



2, लीड स्क्रू प्रेसिंग





एचवायु-समर्थन कन्वेयर (वैकल्पिक समारोह)



डीजीयू को पहियों के बिना साफ अंदर की गारंटी दें

धोने के बाद और दबाने से पहले सभी एयर सपोर्ट हैं







मैं बिजली के घटक

हम जर्मनी सिमन्स/जापान यास्कवा का उपयोग कर रहे हैं

मुख्य घटक सूची



अवयव	ब्रांड	टिप्पणी
सर्वो मोटर	जर्मनी सिमेंस	स्टेप्ड ग्लास के लिए
सर्वो चालक	जर्मनी सिमेंस	स्टेप्ड ग्लास के लिए
सर्वो मोटर	जर्मनी सिमेंस	स्थानांतरण के लिए
सर्वो मोटर	जर्मनी सिमेंस	प्रेस के लिए
पीएलसी	जर्मनी सिमेंस
कम वोल्टेज घटक	जर्मनी सिमेंस
आवृत्ति कनवर्टर	जर्मनी सिमेंस
बिजली की आपूर्ति को बदलना	ताइवान मेगावाट
ऑप्टोइलेक्ट्रॉनिक स्विच	कोरिया ऑटोनिक्स
वायवीय घटक	ताइवान Airtac
वायवीय घटक	ताइवान Airtac
टच स्क्रीन	ताइवान वेनव्यू
यात्रा स्विच	ताइवान (TEND)
रिले	जापान ओम्रोन
बटन और संकेतक लाइट	फ्रेंच श्नाइडर



















तकनीकी डाटा

2000*2500 मैक्स।ग्लास आकार	सामान्य गिलास	2000*2500mm (2000*3000mm )
	आर्गन गैस के साथ ग्लास	2000*2500mm
2500*3500 अधिकतम कांच का आकार	सामान्य गिलास	2500*3500mm (2000*4000mm二次压合)
	आर्गन गैस के साथ ग्लास	2500*3200mm
न्यूनतम कांच का आकार		280*450mm
कांच की मोटाई		3-15 मिमी
इन्सुलेट ग्लास मोटाई		50 मिमी (60 मिमी के लिए विशेष विशेष सूचना की आवश्यकता है)
कांच धोने की गति		गर्मी 8-10मी/मिनट सर्दी 6-7मी/मिनट
ग्लास कन्वेयर गति:		45मी/मिनट
धुलाई ब्रश		3 जोड़े
जलापूर्ति:		पानी की खपत: 0.5 टी / एच चालकता: ≤50μs / सेमी 6-7
हवा की आपूर्ति		प्रवाह: 0.8 मीटर / मिनट
हवा का दबाव		0.8MPa
कुल शक्ति		3P 380V 50HZ 34KW
आयाम		23500*3500*3700mm



वाशिंग मशीन एसएस सामग्री और जलरोधक उपकरण को अपनाती है

स्वचालित तापमान नियंत्रण और जल धुलाई प्रणाली के साथ पानी की टंकी

वायु ताप प्रणाली

एयर फैन स्वचालित स्टार्ट और स्टॉप सेटिंग

शोर में कमी प्रणाली

धुलाई की गति का ऑनलाइन प्रदर्शन

बुद्धिमान रुक-रुक कर काम, ऊर्जा की बचत

जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस

लेपित और लो-ई ग्लास की स्वचालित पहचान

●3 जोड़ी सॉफ्ट ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं

प्लेट प्रेसिंग सतह को सीधा रखने के लिए एडजस्टेबल प्रेसिंग बोर्ड

विमानन प्लग का कनेक्शन मोड

ट्रिपल आईजी और आकार के आईजी का उत्पादन करने के लिए लागू

विकल्प

● पूर्व धुलाई

3 या 4 साइड स्टेप IG के लिए स्वचालित रूप से सटीक स्थिति

स्वचालित गैस फाइलिंग गैस मूल्य निर्धारित कर सकती है और उच्च गैस सांद्रता के साथ ऑनलाइन फाइलिंग की प्रक्रिया प्रदर्शित कर सकती है





1. हमारी कंपनी क्या करती है?

LIJIANG GLASS 2012 वर्ष से जिनान शहर, चीन में निर्माता है।हम बिक्री के बाद सेवा के साथ दुनिया भर के लिए आईजी लाइन, सीलिंग रोबोट, स्पेसर बेंडिंग मशीन, डिसेकेंट फिलिंग मशीन, ब्यूटाइल एक्सट्रूडर मशीन वगैरह बनाते हैं।



2. आईजी लाइन क्या है?

IG लाइन को इंसुलेटिंग ग्लास प्रोसेसिंग लाइन कहा जाता है, इसमें ग्लास वॉशिंग मशीन, स्पेसर फ्रेम इंस्टॉलेशन और ग्लास प्रेसिंग मशीन शामिल हैं।हमारे पास आम तौर पर 2000*2500, 2500*3500, 2500*4000, 2500*4500 और 3300*7000 IG लाइन होती है।आईजी लाइन के प्रकार बिना आर्गन भरने और आर्गन गैस भरने के साथ हैं।दो विशेष आईजी लाइनें भी हैं, एयर फ्लोटिंग आईजी लाइन और सुपर फास्ट आईजी लाइन (दो आईजी इकाइयों को एक साथ धोना और दबाना)।



3. उत्पादन लाइन कैसे पैकेज करें?

आईजी लाइन के एक सेट को आम तौर पर दो कंटेनरों की जरूरत होती है, जब विदेश में शिपिंग, 40 एचक्यू कंटेनरों के 2 टुकड़े।



4. बिक्री के बाद सेवा कैसे प्रदान करें?

पूरी दुनिया के वायरस के बाद से, हमारे इंजीनियर दुनिया के कई देशों तक सीमित हैं।इसलिए हम वीचैट, व्हाट्सएप आदि द्वारा इंस्टॉलेशन सेवा और प्रशिक्षण कार्य ऑनलाइन प्रदान करते हैं।एक बार जब दुनिया में बेहतर अनुकूलता होगी, तो हमारा इंजीनियर फिर से हमारी मशीनों की जांच करने जाएगा।



दक्षिण अमेरिका के बाजार के लिए, हमारे पास सेवा प्रदान करने के लिए वहां एक इंजीनियर है।



भारत और भारत के आसपास के बाजार के लिए, हमारे पास दो भारतीय ऋण इंजीनियर हैं, वे समय पर सेवा प्रदान कर सकते हैं।





अन्य बाजार के लिए, हमारे पास 10 - 20 वर्षों के अनुभव के साथ इंजीनियर टीम है, वे मशीन स्थापित करने, श्रमिकों को प्रशिक्षित करने और समय पर बिक्री के बाद सेवा प्रदान करने के लिए विदेशी ग्राहकों के कारखाने में जाएंगे।



एलजेटीबी01स्वचालित ब्यूटाइल एक्सट्रूडर मशीन



1. टच-स्क्रीन ऑपरेशन, सरल और व्यावहारिक

2. स्पेसर की चौड़ाई को स्वचालित रूप से मापें, नोजल स्वचालित स्थिति

3. ऑटो-केंद्रित और ऑटो-क्लैम्पिंग

4. बड़ा पहिया चाप फ्रेम को कोट करने में मदद करता है

5. कोटिंग थूथन टेफ्लॉन ब्रांड, नॉन-स्टिक कोटिंग है

6. कोटिंग की गति 47 मीटर / मिनट तक है, सामग्री को 30％ तक सहेजना, (5 ग्राम / मी)



7. क्रॉसबीम ऊंचाई समायोजित करना आसान है, हम ब्यूटाइल की ऊंचाई को नियंत्रित कर सकते हैं

8. विशेष भाग एक ही समय में नोजल खोलने और बंद करने के दोनों किनारों को नियंत्रित करता है

9. अलार्म डिवाइस जब ब्यूटाइल से बाहर हो और ब्यूटाइल लोड करने में आसान हो

10. प्री-हेडिंग फ़ंक्शन, कार्य समय से पहले एक नियमित समय निर्धारित करें

11. गोंद सिलेंडर ब्यूटाइल को बदलने में आसान, ईमानदार संरचना को अपनाएं।

12. स्वचालित फ़िल्टर फ़ंक्शन स्वचालित रूप से मलबे को फ़िल्टर करें, समान रूप से फैलाते रहें।



13. हाइड्रोलिक और वायवीय सुपरचार्जिंग पंप, जर्मन मैक्सिमेटर ब्रांड

14. दबाव रिलीज वाल्व जर्मन HAWE ब्रांड, उच्च दबाव प्रतिरोध, ब्यूटाइल को अच्छी तरह से आनुपातिक रखें

15. वायवीय घटक ताइवान Airtac

16. जापान ओमरोम रिले





















दबाव निचोड़ें	10-18MPa
तापमान	110~140℃
एल्यूमिनियम स्पेसर चौड़ाई	6-27ए
स्पीड	0-47मी/मिनट
ब्यूटाइल सिलेंडर का व्यास	200 मिमी
हवा की आपूर्ति	0.4m³/मिनट
हवा का दबाव	0.6MPa
कुल शक्ति	380V, 5KW, 50HZ
आयाम	2600 × 680 × 1100 मिमी (एल × डब्ल्यू × एच)
वज़न	650 किग्रा



मैंप्रमुख तत्व

नाम	ब्रांड
दबाव रिलीज वाल्व	जर्मन HAWE
कम वोल्टेज विद्युत उपकरण	जर्मन सीमेंस
हाइड्रोलिक और वायवीय सुपरचार्जिंग सिस्टम	जर्मन मैक्सिमेटर
त्वरित निकास वाल्व / वैक्यूम जनरेटर	जापान एसएमसी
वायवीय घटक (सिलेंडर / वाल्व)	ताइवान ARTAC
कम सामान के साथ यात्रा करें	जापान ओमरोन
रिले	जापान ओमरोन
प्रकाशित तंतु	जापान ओमरोन
पीएलसी	किन्को
आवृत्ति कनवर्टर	किन्को















एलजेटीबी03 ब्यूटाइल एक्सट्रूडर मशीन



मुख्य विशेषता

एन पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस।

n आवृत्ति नियंत्रण प्रणाली

n विदेश में प्रौद्योगिकी, वायवीय और हाइड्रोलिक सुपरचार्जिंग प्रणाली।

n स्वचालित केंद्रित और क्लैंपिंग संरचना।

n अलग एक्सट्रूडर हेड स्ट्रक्चर।

n स्वचालित ब्यूटाइल वॉल्यूम डिस्प्ले फ़ंक्शन।

एन परिपत्र चाप butyl सीलिंग संरचना।

एन एक्सट्रूडर सिर ऊंचाई समायोजन संरचना

एन प्रीहीटिंग फंक्शन

एन ब्यूटाइल सिलेंडर स्विंग तंत्र

n महत्वपूर्ण नियंत्रण भाग आयातित ब्रांड को अपनाते हैं।

मुख्य तकनीकी पैरामीटर

दबाव निचोड़ें	10-14MPa
तापमान	110-140ºसी
एल्यूमिनियम स्पेसर चौड़ाई	6-24 मिमी
स्पीड	0-27मी/मिनट
ब्यूटाइल सिलेंडर का व्यास	190 मिमी
हवा की आपूर्ति	प्रवाह: 0.4 मीटर / मिनट
हवा का दबाव	0.8MPa
कुल शक्ति	220V 50HZ 2.5KW
आयाम	3000*620*1102mm





एलजेटीजे वर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट

मुख्य विशेषता

• पूरी मशीन मानव-मशीन इंटरफ़ेस को अपनाती है, सरलीकृत सोच डिज़ाइन इंटरफ़ेस के साथ ऑपरेशन अधिक सुविधाजनक और अंतर्ज्ञान है।
• कांच के किनारे और कोने हवा के बुलबुले, चिकनी सतह के बिना भरे हुए हैं, इस स्थिति में कोने को कम करने की कोई आवश्यकता नहीं है कि कांच संयुक्त रूप से कटे हुए हैं और संयुक्त के बाद विस्थापन के बिना।
• उच्च स्वचालन, उच्च दक्षता, उपयोग करने के लिए ग्लास डीप प्रोसेसिंग उद्यम के लिए उपयुक्त।
• स्वतंत्र सीलेंट आपूर्ति प्रणाली (मिक्सिंग डिवाइस सहित) के दो सेट का उपयोग कर सकते हैं, दो प्रकार के सीलेंट आसानी से एक-कुंजी ऑपरेशन में स्विच करते हैं। (वैकल्पिक)
• सर्वो नियंत्रण प्रणाली विश्व प्रसिद्ध ब्रांड (जापान अंचुआन) को अपनाती है, प्रदर्शन स्थिर है
• सटीक स्थिति के साथ ग्लास को सुचारू रूप से स्थानांतरित करने के लिए सिंक्रोनस बेल्ट ट्रांसमिशन
• स्पेयर पार्ट्स को उच्च मानकीकरण और उच्च परिशुद्धता के साथ उत्पादित किया जाता है, सुनिश्चित करें कि मशीन का उपयोग दीर्घकालिक स्थिरता के साथ किया जा सकता है।
• तीन परत ग्लास सीलेंट का समर्थन करें
• कांच के आकार, गोंद, गोंद गति रैखिक समायोजन की स्वचालित पहचान
• स्वचालित कोण सुधार समारोह, उपस्थिति सुंदर है
• एलयू आपूर्ति प्रणाली जापान एसएमसी सिलेंडर को गोद लेती है, आपूर्ति स्थिरता, स्थिरता अच्छी है
• सुंदर उपस्थिति उदार, कांच हस्तांतरण सुचारू रूप से कोई खरोंच नहीं, कोई प्रदूषण नहीं
• मैन्युअल कार्यों से सुसज्जित सभी को अलग करें, सुविधाजनक समायोजन
• सभी आकार के कांच एक बार में पूरी तरह से चमकते हैं
• यह शेप्ड ग्लास, स्टेप ग्लास को ग्लू कर सकता है।
