उत्पाद विवरण:
|
नाम: | आणविक चलनी जलशुष्कक भरने की मशीन | अधिकतम फ्रेम आकार: | 2000 * 2000 मिमी |
---|---|---|---|
न्यूनतम फ्रेम आकार: | 300 * 250 मिमी | एल्यूमीनियम विनिर्देशों: | 5.5-26.5 मिमी |
हवा का दबाव: | > 0.65 एमपीए | आणविक चलनी व्यास की जरूरत है: | 0.5-0.9 मिमी |
आयाम: | 1350 *1050*3600 मिमी | वज़न: | 300 किग्रा |
हाई लाइट: | फेकाडे ग्लास मैनुअल फिलिंग मशीन,इंसुलेटिंग ग्लास मैनुअल फिलिंग मशीन,डेसीकेंट फिलिंग मशीन मैनुअल |
आईजीयू फेकाडे ग्लास डिसेकेंट फिलिंग महसीन इंसुलेटिंग ग्लास प्रोसेसिंग के लिए मैनुअल फिलिंग मशीन
IGU मुखौटा ग्लास जलशुष्कक भरने mahcine कांच प्रसंस्करण इन्सुलेट के लिए उपयोग करते हैं

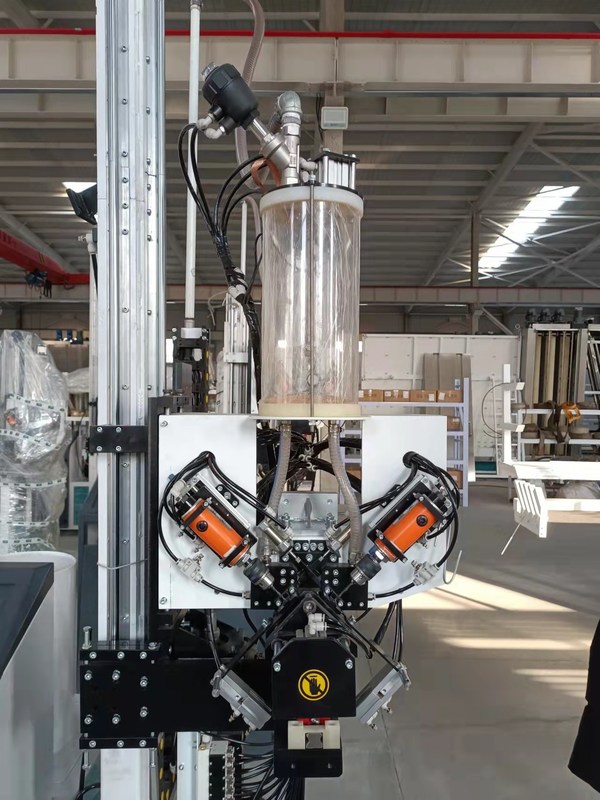

जलशुष्कक भरने की मशीन LJGZ 2020
एमऐन सुविधा
•सीमेंस पीएलसी नियंत्रण प्रणाली को अपनाएं
•आणविक छलनी 0.5 - 0.9 मिमी हो सकती है
•टच स्क्रीन इंटरफ़ेस, सरल और दृश्यमान
•मशीन की ऊंचाई स्पेसर फ्रेम के आकार के अनुसार समायोजित की जा सकती है
•आणविक छलनी को स्वचालित रूप से लोड करना और फिर से भरना
•भरने की गति बढ़ाने के लिए अनलोडिंग के लिए डबल ट्यूब
•भरने का समय समायोजित किया जा सकता है
•स्वचालित रूप से ड्रिलिंग, भरना और सील करना
•मुख्य भाग आयातित ब्रांड हैं
•बड़े कण आणविक छलनी भरें
तकनीकी डाटा
मैक्स।चौखटा का आकर | 2000 मिमी * 2000 मिमी (2500 मिमी * 2500 मिमी) |
मिन।चौखटा का आकर | 300 मिमी * 250 मिमी |
एल्यूमीनियम विनिर्देशों | 6ए- 27ए |
वायु स्रोत | ≥0.65 एमपीए |
बिजली की आपूर्ति और बिजली की खपत | AC220V 50Hz 1KW |
आणविक चलनी व्यास की जरूरत है | 0.5-0.9 मिमी या 1.0 - 1.5 मिमी |
आयाम | 1100 मिमी * 1100 मिमी * 3600 मिमी |
एल्यूमीनियम फ्रेम स्थानांतरण मशीन एलजेएसकेजे02
मुख्य विशेषता
• स्पेसर फ्रेम परिवहन
• आसान संचालन, सरल और लचीला
बिजली की आपूर्ति | 380 वी 50 हर्ट्ज |
कुल शक्ति | 0.18 किलोवाट |
आयाम | 2520 * 3012 * 3000 मिमी |
वीवर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट LJTJ2540
मुख्य विशेषताएं:
•जापान यास्कावा सर्वो प्रणाली नियंत्रण, 8 अक्ष, सर्वो नियंत्रण प्रणाली के 7 सेट, पूर्ण स्वचालित और उच्च दक्षता वाली सीलिंग मशीन
•4 खंड, कांच भंडारण कर सकते हैं
•टाइमिंग बेल्ट, सुचारू स्थानांतरण और सटीक स्थिति अपनाएं
•स्क्रैपर और रोलर के साथ स्वचालित रूप से कांच के कोनों की मरम्मत करें
•कांच के आकार, गोंद की गहराई (30 मिमी) को स्वचालित रूप से मापें
•प्रत्येक ऑटो-फ़ंक्शन मैन्युअल ऑपरेशन के साथ है
•डबल ग्लास को कोट कर सकते हैं
•वैकल्पिक किनारों, स्टेप ग्लास, ट्रिपल ग्लास के साथ शेप ग्लास(वैकल्पिक)
•बूस्टर पंप का एक सेट सीलेंट के दो समूहों को नियंत्रित करता है(वैकल्पिक)
•सिलिकॉन, पॉलीसल्फाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग कर सकते हैं
•ग्लू हेड मशीन के सामने है, जो स्टेप ग्लास को कोटिंग के लिए आसान है
•इन्सुलेट ग्लास प्रसंस्करण लाइन के साथ जोड़ा जा सकता है
•कोड स्कैनिंग फ़ंक्शन के साथ(वैकल्पिक)
तकनीकी डाटा
मैक्स।कांच का आकार | 2500 * 4000 मिमी |
मिन।कांच का आकार | 400 * 300 मिमी |
कांच की मोटाई | 12-56मिमी |
काम करने की गति | 5-40 मी / मिनट |
हवा का दबाव | ≥0.6 एमपीए |
दबाना दबाव | 32 एमपीए |
वोल्टेज शक्ति | 380 वी 15 किलोवाट |
समग्र आयाम | 11000 * 2000 * 3500 मिमी |
विद्युत पैरामीटर
नाम | मूल | ब्रैंड |
सर्वो मोटर | जापान | यास्कावा |
सर्वो चालक | जापान | यास्कावा |
CPU | जापान | यास्कावा |
कम वोल्टेज घटक | जर्मनी | सीमेंस |
गाइडवे | ताइवान | हायविन |
बिजली की आपूर्ति बदलना | ताइवान | मेगावाट |
सेंसर स्विच | कोरिया | ऑटोनिक्स |
वायवीय घटक | जापान | एसएमसी |
टच स्क्रीन | चीन | गौशन |
सर्वो मोटर | जापान | यास्कावा |
सर्वो चालक | जापान | यास्कावा |
स्वचालित वर्टिकल इंसुलेटिंग ग्लास प्रोसेसिंग लाइन
LJBZ3370
प्रदर्शन
•जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
•लेपित और लो-ई ग्लास की स्वचालित पहचान
•सॉफ्ट ब्रश के 3 जोड़े ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं
•वाशिंग मशीन गोद लेती हैएसएस सामग्री और पनरोक डिवाइस
•एयर हीटिंग सिस्टम
•एयर फैन ऑटोमैटिक स्टार्ट और स्टॉप सेटिंग
•शोर में कमी प्रणाली
•धोने की गति का ऑनलाइन प्रदर्शन
•बुद्धिमान रुक-रुक कर काम, ऊर्जा की बचत
•प्लेट दबाने वाली सतह को सीधा रखने के लिए एडजस्टेबल प्रेसिंग बोर्ड
•स्वचालित गैस फाइलिंग गैस मूल्य निर्धारित कर सकती है और इसकी प्रक्रिया प्रदर्शित कर सकती है उच्च गैस सांद्रता के साथ ऑनलाइन भरना
•एविएशन प्लग का कनेक्शन मोड
•ट्रिपल एलजी का उत्पादन करने के लिए लागू/आकार का आईजी / स्टेप ग्लास
विवरण LJBZ3370 का परिचय
•01 स्थानांतरण अनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
•02 वाशिंग मशीन
मुख्य विशेषता:
•0.1 मिमी मुलायम बालों के साथ मुलायम ब्रश के 6 टुकड़ों का उपयोग करके लो-ई ग्लास धो सकते हैं
•नया एयर नाइफ एल्युमीनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
•वायु चाकू मोटाई के अनुसार वायु चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है
•वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, वाशिंग स्पीड (8-10m) को सटीक रूप से प्रदर्शित कर सकता है
•पानी की टंकी स्वत: तापमान नियंत्रण, पानी फिर से भरना प्रणाली
•यूरोपीय साइलेंसर प्रणाली
•स्टेनलेस स्टील सामग्री
•03 डिस्चार्ज सेक्शन
•भंडारण गिलास
•04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण करना और पोंछना आसान है
•05 स्थानांतरण अनुभाग
•कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका इस्तेमाल किया जा सकता है।
•06 दबाने और भरने वाला खंड
मुख्य विशेषता:
•अल्ट्रा-लॉन्ग (3300mm * 7000mm) इंसुलेटिंग ग्लास को कंप्रेस किया जा सकता है
•कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
•दबाने वाली प्लेट को आसान रखरखाव के लिए खोला जा सकता है
•लंबे समय तक चलने वाली सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ दबाने वाला बोर्ड
•महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
•अनुवर्ती सीलिंग विधि के साथ ग्लास के विभिन्न आकार को भरने के लिए सेट ज़ोन आर्गन हानि को कम करता है
•गैस मूल्य सेट कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
•गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
•गैस की सघनता 90% से अधिक तक पहुंच सकती है
•स्पेसर फ्रेम पर छेद ड्रिल करने की जरूरत नहीं है
•मानक गैस आर्गन गैस है
•07 डिस्चार्ज सेक्शन
•भंडारण गिलास
•सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डाटा
मैक्स।कांच का आकार | 3300 मिमी * 7000मिमी |
गैस भरने के लिए अधिकतम ग्लास आकार | 3300 मिमी * 7000 मिमी |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-30 मिमी |
इन्सुलेट ग्लास की मोटाई | 80 मिमी |
कांच धोने की गति | 2-10 मी / मिनट |
ग्लास कन्वेयर गति | 45 मी / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ मुलायम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t/h कंडक्टिविटी: 40μs/cm |
हवा की आपूर्ति | प्रवाह: 1500 एल / मिनट |
हवा का दबाव | ≥0.8 एमपीए |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 47200 * 3500 * 4500 मिमी |
वज़न | 8500 किग्रा |
विद्युत पैरामीटर
नाम | मूल | ब्रैंड |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
फ्रिक्वेंसी परिवर्तक | जर्मनी | सीमेंस |
स्टेप ग्लास के लिए सर्वो मोटर | जापान | फ़ूजी |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
सूक्ष्म स्विच | ताइवान | झुकाव होना |
बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | वेइनव्यू |
इंटरमीडिएट रिले | जापान | OMRON |
ब्रश मोटर | चीन | किंगहुआ |
पानी का पम्प | चीन | लिंग्ज़ियाओ |
मार्गदर्शक | ताइवान | हायविन |
वायवीय घटक | ताइवान | एयरटैक |
ऑनलाइन गैस भरे बिना आईजी लाइन |
नाम | मूल | ब्रैंड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
फ्रिक्वेंसी परिवर्तक | जर्मनी | सीमेंस |
स्थानांतरण मोटर | ताइवान | लिन्हाई |
ब्रश मोटर | ताइवान | लिन्हाई |
पानी का पम्प | चीन | लिंग्ज़ियाओ |
मार्गदर्शक | ताइवान | हायविन |
वायवीय घटक | ताइवान | एयरटैक |
बिजली का पैमाना | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
सूक्ष्म स्विच | ताइवान | झुकाव होना |
बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | वेइनव्यू |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने वाली आईजी लाइन |
वर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट एलजेटीजे2540
आवेदन
एल 8 सर्वो मोटर्स को अपनाएं
एल स्थिर प्रदर्शन के साथ जापान सर्वो नियंत्रण प्रणाली को अपनाएं
एल रैखिक समायोजन के साथ स्वचालित रूप से कांच के आकार, गोंद की गहराई और गोंद की गति को मापें
एल सटीक स्थिति के साथ सुचारू रूप से संप्रेषित करने के लिए टाइमिंग बेल्ट को अपनाएं
एल उच्च मानकीकरण और उच्च परिशुद्धता के साथ पुर्जों का उत्पादन किया जाता है, यह सुनिश्चित करें कि मशीन का उपयोग दीर्घकालिक कार्य के साथ किया जा सकता है
एल कांच के कोने हवा के बुलबुले, चिकनी सतह के बिना भरे हुए हैं, कोई ज़रूरत नहीं है
एल पूर्ण स्वचालित और उच्च दक्षता मशीन
एल नई खुरचनी डिजाइन, विशेष रूप से बिना किसी बुलबुले के, बहुत ही पक्षों और कोनों के साथ ट्रेन आईजी बनाने के लिए।
एल सुंदर सतह के साथ स्वचालित रूप से कांच के कोनों की मरम्मत करें
एल खरोंच और प्रदूषण के बिना चिकना संदेश
एल सिंगल-फ़ंक्शन पार्ट्स मैन्युअल फ़ंक्शंस, आसान समायोजन से लैस हैं
सिंगल ए कंपोनेंट और सिंगल बी कंपोनेंट से लैस।गोंद ए और बी स्वचालित मिश्रण, स्वचालित अनुपात।
Øबैक ग्लू उपकरण
जब दबाव बढ़ता है, तो अधिक गोंद बी सामग्री को सहेजते हुए स्वचालित रूप से वापस आ जाएगा।
डाईड बॉडी डिवाइस के दो कार्य हैं।गैस भरते समय बाईं ओर का उपयोग अशुद्धियों और नमी को छानने के लिए किया जाता है, फिर दायां स्नेहन की भूमिका निभाता है।
तकनीकी आंकड़े
मैक्स। ग्लास आकार | 2500 मिमी * 4000 मिमी |
न्यूनतम कांच का आकार | 280 मिमी * 400 मिमी |
कांच की मोटाई | 12-56 मिमी |
काम करने की गति | 5-40 मी / मिनट |
हवा का दबाव | 0.6-0.8 एमपीए |
दबाना दबाव | <350 किग्रा / मी³ |
समतल कोण | 6°- 9° |
अधिकतम गिलास वजन | 400 किलो |
वोल्टेज | 380 वी 50 हर्ट्ज 3 पी |
मुख्य घटक सूची
नाम | ब्रैंड |
बदलना | सीमेंस |
सर्वो मोटर | जापान यास्कावा |
आई / ओ मॉडल | जापान एमएससिस्टम |
कम वोल्टेज घटक | सीमेंस |
CPU | जापान यास्कावा |
फ्रिक्वेंसी परिवर्तक | जापान ओमरॉन |
बिजली की आपूर्ति बदलना | ताइवान मेगावाट |
वायवीय घटक | जापान एसएमसी |
पीएलसी | सीमेंस |
गाइडवे | सीमेंस |
