उत्पाद विवरण:
|
| उत्पादन का नाम: | ग्लास चूसने वाला कार | आवेदन: | कांच लोड हो रहा है |
|---|---|---|---|
| वज़न: | 300 किग्रा / 500 किग्रा / 900 किग्रा | का उपयोग करते हुए: | कांच उठाना |
| गारंटी: | 1 वर्ष | मशीन पावर: | 4kw |
| हाई लाइट: | ग्लास वैक्यूम लिफ्टिंग उपकरण,मैकेनिकल वैक्यूम लिफ्टर,500 किलो सॉकर कार |
||
ट्रांसफर ग्लास और लोडिंग या ग्लास डाउनलोड करने के लिए सकर कार 500Kg
उत्पाद वर्णन:
ग्लास सक्शन कप कार इलेक्ट्रिक और हाइड्रोलिक के लिए संचालित होती है।पूरे सिस्टम में इलेक्ट्रिक वैक्यूम डिवाइस, इलेक्ट्रिक परफॉर्मेंस डिवाइस, हाइड्रोलिक परफॉर्मेंस डिवाइस, इलेक्ट्रिक ड्राइव सिस्टम और सेफ्टी प्रोटेक्शन सिस्टम होता है, जो ग्लास को एक विशिष्ट स्थिति में क्लैंपिंग, लिफ्टिंग और ले जाने के संचालन का एहसास कर सकता है।इसे विभिन्न प्रणालियों के अनुकूल बनाने के लिए विभिन्न मॉडलों में भी इकट्ठा किया जा सकता है।
| जानकारी | विवरण |
| उठाने के लिए उपयुक्त |
भौतिक गुण: गैस्टाइट / गैर-छिद्रपूर्ण, चिकनी सतह उदाहरण: फ्लैट ग्लास, बिल्डिंग ग्लास, विभिन्न प्रकार के प्रोसेसिंग ग्लास और विशेष ग्लास |
| वज़न | 500 किलो |
, फ्रेडी
| नाम | प्रकार:FVL-CS500-10 500KG |
| सुरक्षित भार क्षमता |
500 किग्रा,
|
| शरीर का नाप | 2850mm*1200mm*1750mm |
| चूसने वाला विवरण | काला रबर, घर्षण प्रतिरोधी, |
| शक्ति | 200एएच (24वी)*4पीसी |
| चार्ज पावर |
110V ~ 240V, 50/60 हर्ट्ज |
| मशीन की शक्ति | 4 किलोवाट |
| वज़न | 500 किलो |
| उपयुक्त सामग्री | कांच |
| रास्ते का उपयोग करना | मैनुअल संचालन |
| उत्पाद - भार |
1500 किलो |
|
शोर स्तर
|
70 डीबी . से कम |
, फ्रेडी
| हाइड्रोलिक किसी भी स्थिति में रुकने के साथ 180° ऊपर और नीचे की ओर झुकें। | |
| हाइड्रोलिक हेड किसी भी स्थिति में रुकने के साथ बाएँ और दाएँ 90 ° स्लीव करता है। | |
| हाइड्रोलिक ऊपर और नीचे 4000 मिमी तक उठाएं। | |
|
कार्यों |
हाइड्रोलिक उठाने वाले हाथ को 1000 मिमी तक बढ़ाते हैं। |
| इलेक्ट्रिक मोटर कार, स्टीयरिंग व्हील द्वारा नियंत्रण | |
| हाइड्रोलिक चाल बाएँ और दाएँ 90° | |
| बिजली की शक्ति 30% से कम होने पर रिचार्ज करें | |
| अनुदेशक | गैर-वापसी प्रणाली और वैक्यूम मुआवजा प्रणाली जमा करें |
,मशीन के मुख्य भाग
1. पूरी तरह से इलेक्ट्रिक सक्शन कप हिस्सा:
अंडरवोल्टेज को विद्युत प्रणाली को नुकसान पहुंचाने से प्रभावी ढंग से रोकने के लिए ड्राइविंग कंप्यूटर में लो-वोल्टेज ओवर-करंट प्रोटेक्शन डिवाइस होता है।
उच्च प्रदर्शन हाइड्रोलिक पम्पिंग स्टेशन
इलेक्ट्रॉनिक सीमा स्विच से लैस, यह गैन्ट्री की अधिकतम उठाने की ऊंचाई को सटीक रूप से नियंत्रित कर सकता है, प्रभावी रूप से उठाने वाली मोटर की रक्षा कर सकता है और मोटर के उपयोग को बढ़ा सकता है।
जीवन।
ड्राइव मोटर में मजबूत शक्ति, स्थिर प्रदर्शन और कम शोर के फायदे हैं।
इलेक्ट्रिक सक्शन कप कार के लिए औद्योगिक बैटरी, बुद्धिमान मिलान चार्जर से लैस, स्वचालित पावर-ऑफ फ़ंक्शन के साथ, संपूर्ण चार्जिंग
साइट पर निगरानी की कोई आवश्यकता नहीं है।

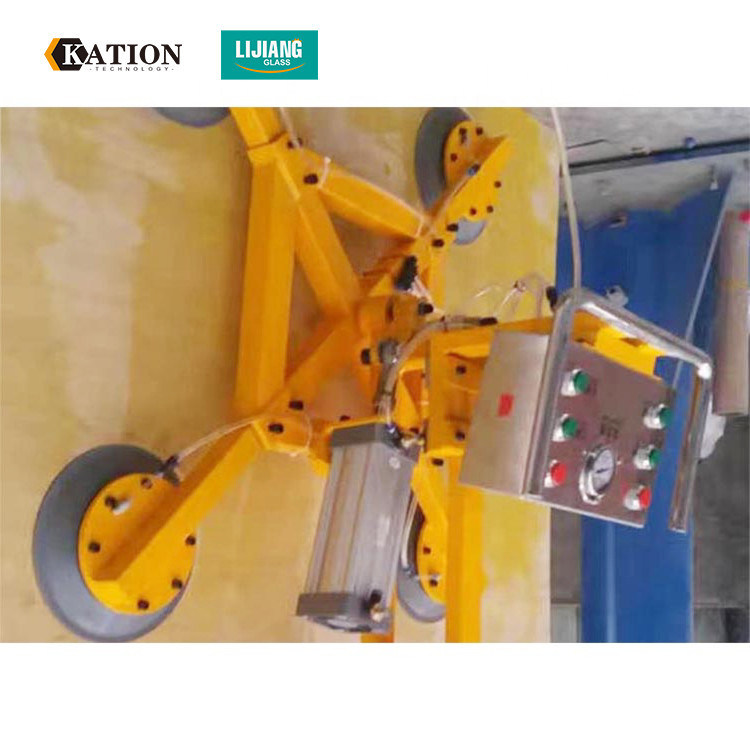

2. सक्शन कप मैकेनिज्म: सक्शन कप फ्रेम को एक आयताकार आकार में डिज़ाइन किया गया है और स्क्वायर ट्यूब और आयताकार ट्यूब द्वारा वेल्डेड किया गया है, जो सुरक्षित और टिकाऊ है।सक्शन कप समान रूप से वितरित किए जाते हैं, ताकि कांच के सोखने के बाद बल समान और स्थिर हो, और सक्शन कप की स्थिति को कांच के विभिन्न विनिर्देशों के अनुकूल बनाने के लिए पूरे आयताकार फ्रेम में समायोजित किया जा सकता है।कार्य भार 500 किग्रा, चलने की गति जनशक्ति नियंत्रण।
3. सक्शन कप: यह फिक्स्ड-पॉइंट रबर सक्शन कप को गोद लेता है, प्रत्येक सक्शन कप को स्वतंत्र रूप से खोला जा सकता है और ग्लास के विभिन्न विनिर्देशों के अनुकूल होने के लिए बंद किया जा सकता है;असामान्य बिजली की विफलता के लिए, फिक्स्ड-पॉइंट रबर सक्शन कप बॉडी में नकारात्मक दबाव को धीरे-धीरे कम कर सकता है, ताकि वर्कपीस को एक निश्चित अवधि के लिए रखा जा सके।गिरा दिया।
4. फ्लिप तंत्र: हाइड्रोलिक पुश रॉड सक्शन कप धारक को 0-90 डिग्री फ्लिप प्राप्त करने के लिए ड्राइव करता है।
5. घूर्णन तंत्र: 0-360 ° रोटेशन प्राप्त करने के लिए सक्शन कप धारक को चलाने के लिए रेड्यूसर + गियर का उपयोग करें।
6. वैक्यूम पार्ट: आयातित डीसी ऑयल-फ्री वैक्यूम पंप + चेक वाल्व + इनलेट सोलनॉइड वाल्व + फिल्टर + इनलेट डिजिटल प्रेशर सेंसर + सिंगल सक्शन कप कैविटी कंट्रोल बॉल वाल्व को तेजी से और स्थिर सोखना और ग्लास रिलीज करने के लिए अपनाएं।
7. अलार्म सिस्टम: जब सिस्टम वैक्यूम दबाव ऊपरी सीमा (85%) से निचली सीमा (55%) तक गिर जाता है, तो निम्न दबाव अलार्म चालू हो जाता है, और सिस्टम वैक्यूम पंप को स्वचालित रूप से ऊपरी सीमा तक दबाव को फिर से भरने के लिए नियंत्रित करता है। वैक्यूम दबाव की सीमा तक पहुँच जाता है, प्रभावी ढंग से हैंडलिंग प्रक्रिया के दौरान कांच की सुरक्षा सुनिश्चित करता है।
, कार्य प्रक्रिया
(10) सक्शन कप को सक्शन कप डोर फ्रेम में वापस लाने के लिए पुश रॉड को संचालित करें, और फिर डोर फ्रेम से बाहर निकलें;फिर सक्शन कप को संभाले जाने वाले ग्लास में ले जाने के लिए ले जाएँ, और ग्लास परिवहन को फिर से पूरा करने के लिए चरणों को 3-9 दोहराएं।
,मापदंडों
| नाम | एसएट | मापदंडों | |
| 1 | ड्राइव फॉर्म | मैं | |
| 2 | ड्राइविंग शैली | मैं | |
| 3 | मूल्यांकित भार | किलोग्राम | 1500 |
| 4 | लोड केंद्र दूरी | मिमी | 600 |
| 5 | सामान उठाने की ऊंचाई | मिमी | 3000 |
| 6 | ऊंचाई जब गैन्ट्री को वापस ले लिया जाता है | मिमी | 2000 |
| 7 | सक्शन कप ड्रॉप के बाद की ऊंचाई | मिमी | 1000 |
| 8 | मशीन की लंबाई | मिमी | 2850 |
| 9 | मशीन की चौड़ाई | मिमी | 1200 |
| 10 | त्रिज्या बदलना | मिमी | 2500 |
| 1 1 | ड्राइविंग गति पूर्ण भार / कोई भार नहीं | किमी/घंटा | 5 |
| 12 | भारोत्तोलन गति पूर्ण भार / कोई भार नहीं | एमएस | 0.06/0.13 |
| 13 | गिरने की गति पूर्ण भार / कोई भार नहीं | एमएस | 0.13/0.10 |
| 14 | अधिकतम चढ़ाई क्षमता पूर्ण भार / कोई भार नहीं | % | 6/15 |
| 15 | ड्राइव मोटर पावर | किलोवाट | 1.2 |
| 16 | भारोत्तोलन मोटर शक्ति | किलोवाट | 2.2 |
| 17 | वाहन का शोर | डीबी (ए) | 70 |
| 18 | बैटरी वोल्टेज / क्षमता | वी / आह | 24/200 |
| 19 | अभियोक्ता | वी/ए | 24/15 |
| 20 | मशीन वजन | किलोग्राम | 1500 |
