उत्पाद विवरण:
|
| नाम: | ग्लास ब्रैकट क्रेन | लाभ: | चूसने वाला के साथ |
|---|---|---|---|
| अधिकतम वजन उठाने: | 800 किलो | ||
| हाई लाइट: | ग्लास कैंटिलीवर क्रेन,इंसुलेटिंग ग्लास कैंटिलीवर क्रेन,800KG इंसुलेटिंग ग्लास लिफ्टिंग मशीन |
||

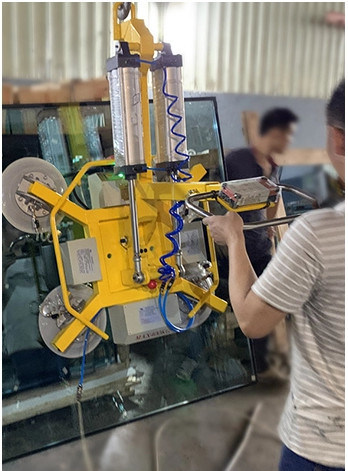

चूसने वाला उठाने के साथ ग्लास कैंटिलीवर क्रेन
पैरामीटर:
| अधिकतम ग्लास वजन | 360KG | |
| वर्तन कोण | 90° | बाएँ और दाएँ |
| सक्शन कप्स | चार टुकड़े | |
| कप सामग्री | सिलिकॉन | |
| स्लाइडिंग विधि | हाथ से किया हुआ | |
| स्तंभ ऊंचाई | 4 मीटर | गैस भंडारण समारोह |
| हाथ की लंबाई | 4 मीटर | |
| वायु नियंत्रण भागों | एयरटैक |
पैरामीटर:
| अधिकतम ग्लास वजन | 260KG | |
| वर्तन कोण | ९० ° . घुमाएँ | बाएँ और दाएँ |
| सक्शन कप्स | 2 टुकड़े | |
| कप सामग्री | सिलिकॉन | |
| स्लाइडिंग विधि | हाथ से किया हुआ | |
| स्तंभ ऊंचाई | 4 मीटर | गैस भंडारण समारोह |
| हाथ की लंबाई | 4 मीटर | |
| वायु नियंत्रण भागों | एयरटैक |
पैरामीटर:
| अधिकतम ग्लास वजन | 500 किलो | |
| वर्तन कोण |
९० ° . घुमाएँ पलटें 90° |
बाएँ और दाएँ उतार व चढ़ाव |
| सक्शन कप्स | 6 टुकड़े | |
| कप सामग्री | सिलिकॉन | |
| स्लाइडिंग विधि | हाथ से किया हुआ | |
| स्तंभ ऊंचाई | 4 मीटर | गैस भंडारण समारोह |
| हाथ की लंबाई | 4 मीटर | |
| वायु नियंत्रण भागों | एयरटैक |
| अधिकतम ग्लास वजन | 400 किलो | |
| वर्तन कोण |
९० ° . घुमाएँ पलटें 90° |
बाएँ और दाएँ उतार व चढ़ाव |
| सक्शन कप्स | 2 टुकड़े | |
| कप सामग्री | सिलियोन | |
| स्लाइडिंग विधि | हाथ से किया हुआ | |
| स्तंभ ऊंचाई | 4 मीटर | गैस भंडारण समारोह |
| हाथ की लंबाई | 4 मीटर | |
| वायु नियंत्रण भागों | एयरटैक |
लिजिआंग ग्लास के अन्य उत्पाद
LJBZ2025 वर्टिकल ऑटोमैटिक इंसुलेटिंग ग्लास प्रोडक्शन लाइन
आवेदन
कांच के उत्पादन को इन्सुलेट करने की सबसे महत्वपूर्ण प्रक्रिया के रूप में, हम विशेष रूप से कांच की सफाई, दबाने और गैस भरने (वैकल्पिक) को प्रसारित करने में पेशेवर हैं। उत्पादन लाइन डबल ग्लास, ट्रिपल ग्लास और स्टेप्ड ग्लास कर सकती है।
1. लो-ई ग्लास सेंसर
इस सेंसर वॉशिंग मशीन से पहले स्थापित है। यह लो-ई ग्लास को स्वचालित रूप से पहचान सकता है, ग्लास को लो-ई सतह को छोड़ने से रोकता है।
2. कन्वेयर रोलर
धुलाई और सुखाने वाले खंड में स्थानांतरण पहिया: आगे और पीछे का स्थानांतरण पहिया सभी को स्थानांतरित कर दिया गया है, सभी को सक्रिय रूप से स्थानांतरित कर दिया गया है।यह बड़े आकार के कांच और मोटे कांच के आसानी से गुजरने की गारंटी दे सकता है।
3. कपड़े धोने और सुखाने की मशीन
पूरी वॉशिंग और सुखाने की मशीन प्लेट और आंतरिक स्पेयर पार्ट्स सहित स्टेनलेस स्टील को गोद लेती है। और कुछ स्लाइडर ब्लॉक तांबे हैं।
३.१ धुलाई भाग
इसमें 3 जोड़ी ब्रश हैं, जो सभी नरम ब्रश हैं, फ्लैट ग्लास धोने, टेम्पर्ड ग्लास और लो-ई ग्लास। इसका व्यास 0.1 मिमीडीई ब्रिस्टल से कम है, जो कांच को कभी भी नुकसान नहीं पहुंचाएगा, खासकर लो-ई ग्लास।
शोर में कमी डिवाइस
नायलॉन गियर और स्पंज का उपयोग करके शोर को 90 डेसिबल से नीचे नियंत्रित किया जा सकता है।
४.१ दबाने का तरीका
यह हाइड्रोलिक स्टेशन द्वारा IGU को दबाव के साथ दबाता है, यह सटीक दबाव की गारंटी देता है।
४.२ दबाने वाले कार्य की ऊर्जा बचत
यह 3 माइक्रो स्विच को अपनाता है, जो दबाने वाले हिस्से को 4 खंडों में विभाजित करता है।
प्रत्येक माइक्रो स्विच सिग्नल प्राप्त करता है और कार्य क्षेत्र का एक हिस्सा जोड़ता है।जब संबंधित माइक्रो स्विच को छुआ नहीं जाता है, तो क्षेत्र काम नहीं करता है।
कार्य क्षेत्र को इस तरह विभाजित किया जा सकता है।
4.4 स्टेप्ड ग्लास (वैकल्पिक)
यह सर्वो मोटर के साथ स्टेप्ड ग्लास भी बना सकता है।
5, टचस्क्रीन और इलेक्ट्रिक बॉक्स।
मुख्य पैरामीटर:
| धोने की गति | 2~10मी/मिनट |
| अधिकतम काम करने की गति | ४५मी/मिनट |
| धुलाई कांच की मोटाई | 3 ~ 15 मिमी |
| मैक्स। कांच की मोटाई को इन्सुलेट करना | 60 मिमी |
| कन्वेयर ऊंचाई | 500 मिमी |
| न्यूनतम कांच का आकार | 450×280 |
| मैक्स.ग्लास आकार | 2000×2500 |
प्रमुख तत्व:
| परिपथ वियोजक | श्नाइडर |
| contactor | श्नाइडर |
| पीएलसी | सीमेंस या ओमरोन |
| टच स्क्रीन | ताइवान वेनव्यू |
| पावर स्विच | ताइवान |
| आवृत्ति | डोंगयुआन या सीमेंस |
| रिले | जापान ओमरोन |
| ऑप्टोइलेक्ट्रॉनिक स्विच | कोरिया ऑटोनिक्स |
| सर्वो मोटर | सीमेंस |
| वायवीय घटक | ताइवान Airtac |
टच स्क्रीन ऑपरेटिंग सुविधाजनक इंसुलेटिंग ग्लास प्रोसेसिंग लाइन 98% आर्गन गैस फिलिंग के साथ
LJBZ2570PG ऑटोमैटिक वर्टिकल इंसुलेटिंग ग्लास प्रोसेसिंग लाइन में निम्नलिखित कार्य हैं: फ्लैट ग्लास को धोना, एल्युमिनियम फ्रेम स्थापित करना, सामान्य IG इकाइयों को दबाना, डबल IG इकाइयों को दबाना, डबल थ्री-लेयर IG इकाइयों को दबाना।
LJBZ2570PG एल्यूमीनियम पट्टी के साथ इन्सुलेट ग्लास के उत्पादन में एक विशेष उपकरण है, जिसमें छोटे पदचिह्न, विश्वसनीय प्रदर्शन, उच्च दक्षता, सुविधाजनक रखरखाव आदि जैसे कई फायदे हैं।
जंबो साइज इंसुलेटिंग ग्लास प्रोडक्शन लाइन की मुख्य विशेषता:
●टच स्क्रीन इंटरफेस,जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली
● लेपित और लो-ई ग्लास की स्वचालित पहचान
वाशिंग मशीन एसएस सामग्री और जलरोधक उपकरण को गोद लेती है
स्वचालित तापमान नियंत्रण और पानी धोने की प्रणाली के साथ पानी की टंकी
3 जोड़ी सॉफ्ट ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं
एयर फैन स्वचालित स्टार्ट और स्टॉप सेटिंग
वायु ताप प्रणाली
शोर में कमी प्रणाली
धुलाई की गति का ऑनलाइन प्रदर्शन
प्लेट प्रेसिंग सतह को सीधा रखने के लिए एडजस्टेबल प्रेसिंग बोर्ड
विमानन प्लग का कनेक्शन मोड
ट्रिपल आईजी और आकार के आईजी का उत्पादन करने के लिए लागू
बुद्धिमान रुक-रुक कर काम, ऊर्जा की बचत
स्वचालित इन्सुलेट ग्लास प्रसंस्करण लाइन के मुख्य पैरामीटर
| बिजली की आपूर्ति | वोल्टेज | 380 |
| आवृत्ति | 60 | |
| कुल शक्ति | किलोवाट | 42 |
| धोने की गति | मी/मिनट | 2~10 |
| अधिकतम काम करने की गति | मी/मिनट | 45 |
| न्यूनतम कांच का आकार | मिमी | 450×280 |
| मैक्स.ग्लास आकार | मिमी | 2500×7000 |
| धुलाई कांच की मोटाई | मिमी | 3~15 |
| मैक्स। कांच की मोटाई को इन्सुलेट करना | मिमी | 60 |
| कन्वेयर ऊंचाई | मिमी | 500 |
| कुल गैस खपत | एल/मिनट | 1500 |
इंसुलेटिंग ग्लास प्रोसेसिंग मशीन सीमेंस कंट्रोल सिस्टम को अपनाती है, जो हाई रेजोल्यूशन टच स्क्रीन से लैस है, ऑपरेटर किसी भी समय उत्पादन लाइन के कामकाजी मापदंडों को संशोधित कर सकता है, और प्रत्येक इनपुट और आउटपुट सिग्नल की स्थिति को स्पष्ट रूप से प्रदर्शित कर सकता है, जो दिनचर्या के लिए सुविधाजनक है मशीन का रखरखाव।
एलजेबीजेड2570पीजी अनलोडिंग सेक्शन।
LJBZ2500PG बो ग्लास या ट्विस्टेड ग्लास के लिए उपयुक्त नहीं है क्योंकि प्रेसिंग सेक्शन के अंदर का प्लेन अपरिवर्तनीय है।
LJBZ2500PG एक नई फिलिंग गैस तकनीक के साथ एक दबाने वाली मशीन है।यह उपकरण उच्च और नई तकनीक ग्लास दबाने और विभिन्न गैसों या मिश्रित गैसों के साथ गैस मशीन भरने के लिए उपयुक्त है।क्योंकि नियंत्रण प्रणाली प्रत्येक गैस या मिश्रण को इंसुलेटिंग ग्लास से भरने से पहले प्रीसेट प्रकार की गैसों (मिश्रित गैसों के मिश्रण अनुपात सहित) और प्रवाह दर का पता लगाती है।
LJBZ2500PG ग्लास प्रेसिंग और फिलिंग गैस सेक्शन एक ही समय में डबल IG यूनिट या थ्री-लेयर IG यूनिट को दबाने के लिए उपयुक्त है।इस मशीन द्वारा सभी प्रकार के फ्लैट ग्लास (कोटेड ग्लास और ग्लास-क्लैम्प्ड ग्लास सहित) को दबाया जा सकता है।
LJBZ2500PG का उपयोग लाइन पर इंसुलेटिंग ग्लास की गैस सांद्रता को मापने के लिए किया जा सकता है।उपकरण के सामने मापने वाला उपकरण कांच के आकार और मोटाई को सटीक रूप से माप सकता है और आवश्यक गैस की मात्रा की गणना कर सकता है।
LJBZ2500PG IG इकाइयों के दो टुकड़ों में गैस को दबा सकता है और भर सकता है, जिसकी लंबाई एक ही समय में 1.5m से कम है, जो उत्पादन क्षमता में काफी सुधार करती है, खासकर कांच के लिए जिसकी लंबाई 1.5m से कम है।
मुख्य विशेषताएं
• IGU के दो टुकड़ों को एक बार में दबाया और भरा जा सकता है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• आईजीयू के दो टुकड़ों को एक बार में दबाकर दबाने वाले हिस्से को आकार से बाहर होने से बेहतर तरीके से रोका जा सकता है।प्रत्येक 1m*1m डबल ग्लास के लिए 27s तक पहुंच सकता है, कार्य कुशलता में अत्यधिक सुधार करता है
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त किए हैं
• स्थानांतरण भाग से दबाने वाले भाग तक, प्रत्येक भाग को विभाजित किया जाता है
• एक कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।अल्ट्रा-फास्ट स्पीड
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक कार्यकर्ता द्वारा दो IGU के लिए दो स्पेसर फ़्रेम स्थापित करना
• ईआरपी प्रणाली के साथ स्वचालित रूप से कांच के आकार को मापने और लेबलिंग (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है) (वैकल्पिक)
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500 मिमी * 7000 मिमी |
| गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 7000 मिमी |
| न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10मी/मिनट |
| ग्लास कन्वेयर गति | ४५मी/मिनट |
| धुलाई ब्रश | ०.१ मिमी बालों के साथ ३ जोड़ी नरम ब्रश |
| जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
| हवा का दबाव | 0.8MPa |
| कुल शक्ति | 3P 380V 50HZ 54.5KW |
| फ्लैट ग्लास मोटाई | 3-30 मिमी |
