उत्पाद विवरण:
|
अधिकतम भार: | 300 किलो | ईमानदार ऊंचाई: 3400 मिमी या 3900 मिमी: | 3400 मिमी या 3900 मिमी |
---|---|---|---|
चूसने वाला की मात्रा: | 2 या 4 या 6 या 8 चूसने वाले | ||
हाई लाइट: | ग्लास वैक्यूम स्प्रेडर चूसने वाला,पर्दे की दीवार वैक्यूम स्प्रेडर चूसने वाला,360 डिग्री वैक्यूम स्प्रेडर चूसने वाला; |
इलेक्ट्रिक परदा दीवार ग्लास स्प्रेडर वैक्यूम स्प्रेडर चूसने वाला 360 डिग्री घूर्णन और फ़्लिपिंग स्प्रेडर वैक्यूम सक्शन Hoi

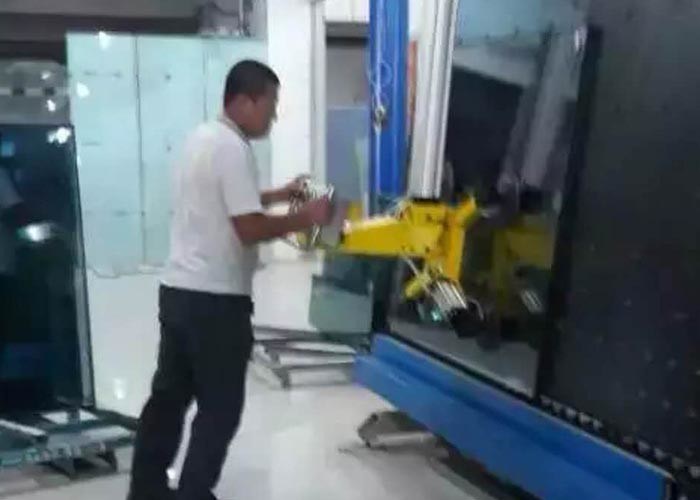

LJXJ300 ग्लास लोडिंग और अनलोडिंग लिफ्टर कैंटिलीवर क्रेन
न्यूमेटिक ग्लास हैंडिंग मैनिपुलेटर लोडिंग और अनलोडिंग लिफ्टर को संपीड़ित हवा का उपयोग करके संचालित किया जाता है।डिवाइस बिजली का उपयोग नहीं करता है और सुरक्षित और भरोसेमंद, संचालित करने में आसान है।यह आधुनिक ग्लास प्रसंस्करण उद्योग के लिए एक आवश्यक ग्लास हैंडलिंग टूल है।वैक्यूम जनरेटर के माध्यम से बहने वाली हवा कांच को चूसने के लिए वैक्यूम प्रेशर का कारण बनती है।इनलेट पाइप में संपीड़ित हवा से कमांड सिग्नल प्राप्त करके एक सिलेंडर स्ट्रोक का कार्य किया जाता है।डिवाइस का उपयोग आमतौर पर ग्लास फैक्ट्री प्रोसेसिंग लाइनों में ग्लास हैंडलिंग कार्य के लिए किया जाता है, जैसे कि पीस, सफाई, टेम्पर्ड, लैमिनेटेड, इंसुलेटेड, आदि।

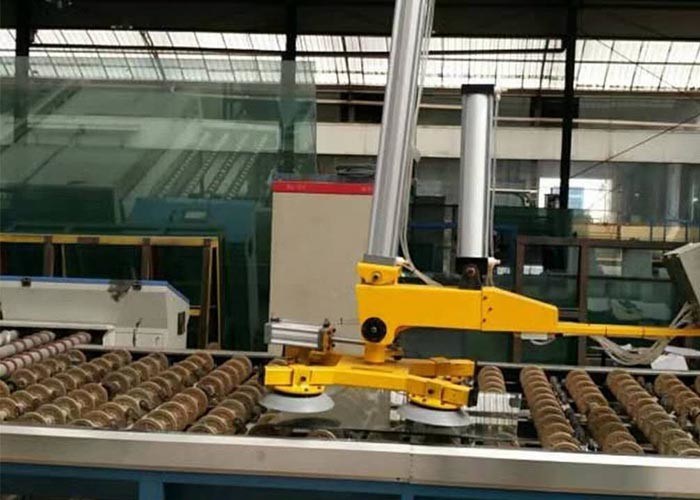

LJXJ300 ग्लास लोडिंग और अनलोडिंग लिफ्टर कैंटिलीवर क्रेन
न्यूमेटिक ग्लास हैंडिंग मैनिपुलेटर लोडिंग और अनलोडिंग लिफ्टर को संपीड़ित हवा का उपयोग करके संचालित किया जाता है।डिवाइस बिजली का उपयोग नहीं करता है और सुरक्षित और भरोसेमंद, संचालित करने में आसान है।यह आधुनिक ग्लास प्रसंस्करण उद्योग के लिए एक आवश्यक ग्लास हैंडलिंग टूल है।वैक्यूम जनरेटर के माध्यम से बहने वाली हवा कांच को चूसने के लिए वैक्यूम प्रेशर का कारण बनती है।इनलेट पाइप में संपीड़ित हवा से कमांड सिग्नल प्राप्त करके एक सिलेंडर स्ट्रोक का कार्य किया जाता है।डिवाइस का उपयोग आमतौर पर ग्लास फैक्ट्री प्रोसेसिंग लाइनों में ग्लास हैंडलिंग कार्य के लिए किया जाता है, जैसे कि पीस, सफाई, टेम्पर्ड, लैमिनेटेड, इंसुलेटेड, आदि।
लाभ और लाभ
यांत्रिक हिस्सा:
(1) सक्शन होइस्ट के मुख्य बीम की कुल लंबाई 2000 मिमी के लिए डिज़ाइन की गई है, और मध्य भाग के ऊपरी हिस्से को एक प्लेट के साथ वेल्डेड और सील किया गया है, और मध्य भाग का उपयोग वैक्यूम संचायक के रूप में किया जाता है।कोई रिसाव नहीं सुनिश्चित करने के लिए वेल्डिंग के बाद हवा की जकड़न परीक्षण किया जाता है।जब उपकरण अचानक बंद हो जाता है, तब भी यह कम से कम 20 मिनट के लिए प्लेटों को मज़बूती से सोखने में सक्षम होने की गारंटी है, और उपकरण क्षति जैसे सुरक्षा दुर्घटनाओं का कारण नहीं होगा (यूरोपीय सीई मानक 10 मिनट बनाए रखने के लिए है)

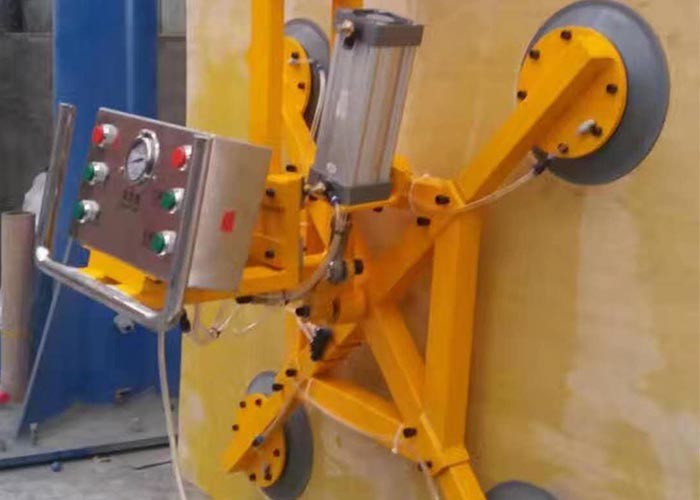

(2) यह उपकरण कांच के विभिन्न आकारों के लिए 360 मिमी के व्यास के साथ 6 सक्शन कप से सुसज्जित है।बीम पर प्रत्येक सक्शन कप की स्थिति विभिन्न आकारों के कांच के सोखने की सुविधा के लिए समायोज्य है।
विद्युत भाग:
(1) वैक्यूम होइस्ट पर एक वैक्यूम प्रेशर स्विच और एक बजर अलार्म यूनिट लगाई जाती है।जब वैक्यूम सिस्टम का दबाव सेट दबाव तक नहीं पहुंचता है, या जब बिजली की विफलता होती है, तो अलार्म इकाई लाल चेतावनी प्रकाश को प्रकाश में लाने और बजर को ध्वनि करने के लिए नियंत्रित करेगी।, ऑपरेटर को समय पर इससे निपटने के लिए कहें।
वैक्यूम भाग:
(1) सक्शन होइस्ट एक जर्मन ऑयल-फ्री रोटरी वेन वैक्यूम पंप को गोद लेता है, जिसमें 8m3 / h की पंपिंग क्षमता, 85% से अधिक की बड़ी वैक्यूम डिग्री, ऊर्जा की बचत, कॉम्पैक्ट और लाइटवेट, कोई रखरखाव नहीं होता है;
(2) उपकरण का पूरा सेट 6 वैक्यूम सक्शन कप, बहु-बिंदु सोखना से सुसज्जित है ताकि यह सुनिश्चित किया जा सके कि प्लेट बिना झुकाव के हैंडलिंग प्रक्रिया के दौरान एक उच्च स्तर बनाए रख सके;
(3) सक्शन कप सामग्री नाइट्राइल रबर है, जिसका व्यास 360 मिमी, तेल (बेंजीन), टिकाऊ, एसिड और क्षार प्रतिरोध है, और एक सच्चे एकल सक्शन कप स्तर का उत्पादन करने के लिए एफआरपी के साथ प्रभावी ढंग से सोख सकता है।सैद्धांतिक बड़े चूषण बल = प्रभावी क्षेत्र (भौतिक उत्पाद * गुणांक) * परिकलित दबाव (0.6bar);(0.18*0.18*3.14)*0.6*10000=610.416, जो लगभग 610.4 किग्रा है।4 गुना सुरक्षा कारक के अनुसार, सक्शन कप की वास्तविक स्वीकार्य चूषण शक्ति 610.4/4=152.6Kg है।6 सक्शन कप की कुल सक्शन पावर 600 किग्रा है।नोट: उपरोक्त तालिका में उल्लिखित वैक्यूम सक्शन बल की गणना 60% वैक्यूम डिग्री के तहत की जाती है।सामान्य कामकाजी परिस्थितियों में, सिस्टम वैक्यूम डिग्री 85% से अधिक तक पहुंच सकता है;
(4) वैक्यूम प्रेशर सेंसर जापानी पैनासोनिक ब्रांड से बना है, और अलार्म प्रेशर लेवल 60% वैक्यूम पर सेट है;
(5) प्रत्येक सक्शन कप उद्घाटन और समापन को नियंत्रित करने के लिए एक मैनुअल बॉल वाल्व से सुसज्जित है, जो यह सुनिश्चित करता है कि एक ही उपकरण प्लेटों के विभिन्न विनिर्देशों पर लागू किया जा सकता है;
(6) चूसने वाली छड़ के ऊपरी और निचले हिस्से एक स्प्रिंग से सुसज्जित होते हैं।जब प्लेट सपाट नहीं होती है, तो स्प्रिंग चूसने वाले को समान रूप से तनाव देने के लिए बफर के रूप में कार्य करता है, ताकि सक्शन कप की सुरक्षा और विश्वसनीयता सुनिश्चित हो सके।
कुल मिलाकर:
(1) यूरोपीय संघ के अनुसार बाहरी इमारत पर्दे की दीवार स्थापना स्थल के लिए डीआईएन एन 13155 वैक्यूम सिस्टम डिजाइन।
(2) हॉरिजॉन्टल हैंडलिंग, इलेक्ट्रिक फ़्लिपिंग और वर्टिकल हैंडलिंग।
(3) लचीला डिजाइन, एफआरपी के विभिन्न आकारों के संचालन के लिए लागू किया जा सकता है।
