ग्लास कटिंग मशीन पर स्वचालित इन्सुलेट ग्लास मशीन / सीएनसी ग्लास लोडिंग मशीन

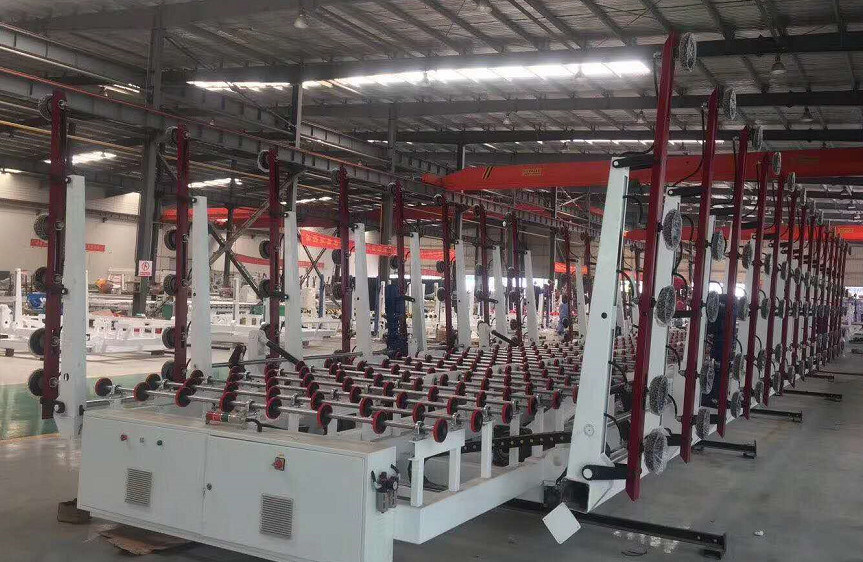

ग्लास कटिंग मशीन पर ग्लास लोडिंग मशीन

1. बुनियादी काम सिद्धांत:

यह मुख्य रूप से स्वचालित ग्लास लोडिंग के लिए उपयोग किया जाता है। ग्लास को निर्धारित स्थिति में रखने और लोडिंग के संकेत देने के बाद, बड़ा हाथ पलट तंत्र के माध्यम से लगभग 95 डिग्री तक बदल जाता है, और पूरी मशीन आगे बढ़ने लगती है। जब छोटे हाथ पर प्रेरण डिवाइस कांच को छूता है, तो पूरी मशीन चलना बंद हो जाती है और ग्लास पर वैक्यूम सिस्टम के माध्यम से सक्शन कप द्वारा ग्लास को चूसा जाता है, छोटे हाथ उठाने वाली मोटर ग्लास को ऊपर और पीछे की ओर 80 मिमी तक ले जाती है। चलने वाली मोटर पीछे हट जाती है और बड़ी भुजा नीचे गिर जाती है। जब बिंग आर्म जगह में होता है, तो ग्लास के नीचे सक्शन कप उड़ने लगता है। जब छोटा हाथ नीचे गिरता है, तो कांच कन्वेयर व्हील पर गिरता है। अंत में, कांच को कन्वेयर व्हील द्वारा कटिंग टेबल तक पहुंचा दिया जाता है।

2. उपकरण संरचना:

यह मुख्य रूप से फ्रेम मैकेनिज्म, टर्नओवर मैकेनिज्म, चूसने वाला लिफ्टिंग मैकेनिज्म, एक्स-एक्सिस वॉकिंग मैकेनिज्म, वाई-एक्सिस वॉकिंग मैकेनिज्म, कन्वेस्टिंग मैकेनिज्म, वैक्यूम और गैस सर्किट कंट्रोल सिस्टम और इलेक्ट्रिकल कंट्रोल सिस्टम से बना है।

3. विस्तृत कार्य चरण ::

पूरी कार्य प्रक्रिया को पीएलसी स्वचालित नियंत्रण या मैनुअल नियंत्रण द्वारा पूरा किया जा सकता है। मैनुअल मोड उपकरण समायोजन और रखरखाव के लिए मुख्य रूप से उपयुक्त है। प्रत्येक क्रिया को स्वतंत्र रूप से पूरा किया जा सकता है या सामान्य काम के लिए उपयोग किया जा सकता है। लोडिंग सिग्नल (मैनुअल और स्वचालित) देने के बाद, हाथ पलटते हुए तंत्र के माध्यम से लगभग 95 डिग्री तक मुड़ जाता है, और पूरी मशीन आगे बढ़ना शुरू कर देती है। जब हाथ पर इंडक्शन डिवाइस ग्लास को छूता है, तो पूरी मशीन चलना बंद हो जाती है। वैक्यूम सिस्टम काम करता है, ग्लास को वैक्यूम सिस्टम के माध्यम से चूसने वाले द्वारा चूसा जाता है। जब वैक्यूम दबाव सेट दबाव तक पहुंचता है, तो वैक्यूम पंप बंद हो जाता है। रॉड के तंत्र को जोड़ने वाला चूसने वाला दूरबीन ग्लास को आर्म-लिफ्टिंग मोटर के माध्यम से 80 मिमी और वापस ऊपर उठाता है। लगभग 1.5 सेकंड के लिए रोकना सुनिश्चित करता है कि ग्लास चूसा गया है, एक बड़ा हाथ मोटर द्वारा संचालित ग्लास को ट्रांसमिशन रोलर को उल्टा करने के लिए। ग्लास के नीचे का सक्शन कप उड़ने लगता है, और टेलिस्कोपिक कनेक्टिंग रॉड मैकेनिज़्म सक्शन कप और ग्लास उसी समय गिर जाता है। जब ग्लास कन्वेयर रोलर पर गिरता है, तो छोटा हाथ गिरता रहता है, ग्लास को अलग किया जाता है सक्शन कप, और कन्वेयर लोडिंग मशीन के सामने के छोर पर ग्लास शीट भेजना शुरू कर देता है और सिग्नल बिंदु पर रुक जाता है। फिर शून्य स्थिति और स्टॉप को खोजने के लिए पूरा फ्रेम स्वचालित रूप से चलता है। काटने की मेज से संकेत की प्रतीक्षा में, कांच को उसी गति से कटिंग टेबल पर भेजा जा सकता है जब काटने की मशीन पर कन्वेयर बेल्ट होता है। ग्लास बाहर भेजे जाने के बाद, स्वचालित रूप से काम के चक्र को दोहराएं। मशीन आवश्यक ग्लास मोटाई के अनुसार किसी भी स्थिति का चयन कर सकती है।

4. यांत्रिक विन्यास:

1. , फ्लिप sprocket श्रृंखला: उच्च परिशुद्धता पहनने का विरोध प्रबलित ;;
2. , संदेश रोलर्स: पु सामग्री ;;
3. , वैक्यूम सक्शन कप: नाइट्रिल रबर सामग्री (डबल सोखना संरचना):
4. , फ्लिप रेड्यूसर: बंगफिली / ज़ोंगडाई
5. , एक्सएंडवाई ऐक्सस रिड्यूसर: बंगफिली / ज़ोंगडाई
6. , कन्वेयर reducer: Bangfeili / zhongda
7. , चूसने वाला उठाने reducer: Sankai / zhongyan
8. , वैक्यूम पंप: जिउक्सिन

5. विद्युत उपकरण विन्यास:

1), पीएलसी नियंत्रक: डेल्टा;

2), आवृत्ति कनवर्टर: डेल्टा;

3), टचिंग स्क्रीन: डेल्टा;

4), संपर्ककर्ता स्विच: श्नाइडर;

5), सर्किट ब्रेकर: चिन्ट;

6), स्विचिंग बिजली की आपूर्ति: डेल्टा;

7), नियंत्रण ट्रांसफार्मर: चिंट ,;

8), मुख्य विद्युत चुम्बकीय वाल्व: एयरटैक;

9), फोटोइलेक्ट्रिक स्विच: Guangchuan / puruide / aotongmike lectric

10) निकटता स्विच: Guangchuan / puruide / aotongmike:

नोट: डिलीवरी की तारीख और तकनीकी सुधार के आधार पर, उत्पादन कंपनी उसी स्तर के ब्रांड के हिस्सों को बदलने का अधिकार सुरक्षित रखती है।

6. तकनीकी पैरामीटर :

7. तकनीकी विवरण :

1) अलार्म प्रणाली: विश्वसनीय वैक्यूम डिटेक्शन डिवाइस के साथ, असामान्य स्थिति प्रकट करने के लिए स्वचालित अलार्म और डिस्प्ले हो सकता है, जब असामान्य और पुष्टिकरण को नियंत्रित करने के लिए इस्तेमाल किया जा सकता है वैक्यूम वैक्यूम जब असामान्य और वैक्यूम राज्य में गारंटी के तहत अलार्म; जब वैक्यूम अवस्था में एक गिलास में वैक्यूम सक्शन कप सुनिश्चित करने के लिए आपातकालीन बंद हो जाता है, तो असामान्य डाउनटाइम के कारण कांच के नुकसान से बचें;
