उत्पाद विवरण:
|
| उत्पाद का नाम: | ब्यूटाइल एक्सट्रूडर मशीन | प्रकार: | LJTB01 |
|---|---|---|---|
| निचोड़ दबाव: | 10-18mpa | तापमान: | 110 ~ 140 ℃ |
| गोंद की मोटाई: | 0.3-0.5mm | गोंद की चौड़ाई: | 3.5 मिमी |
| हाई लाइट: | 47 मीटर / मिन एक्सट्रूज़न कोटिंग मशीन,कोटिंग डबल ग्लास मशीन |
||

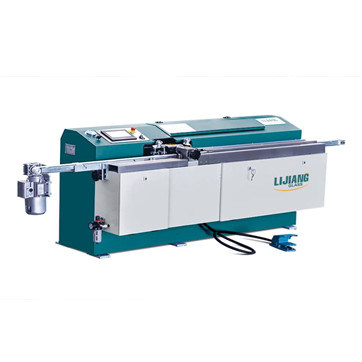

इन्सुलेट ग्लास के लिए ब्यूटाइल एक्सट्रूडर मशीन जो जल्दी से कोटिंग की गति, 47 मीटर / मिनट तक कर सकती है
1. उत्पाद अवलोकन और मापदंडों
नई ब्यूटाइल एक्सट्रूडर मशीन एल्यूमीनियम-फ्रेम के निर्माण के लिए एक आवश्यक उपकरण है
टाइप इंसुलेटेड ग्लास, यहां तक कि यह वर्टिकल इंसुलेटिंग ग्लास फ्लैट प्रेस प्रोडक्शन के लिए भी जरूरी है
लाइन। butyl है कि एल्यूमीनियम butyl extruder मशीन द्वारा एल्यूमीनियम फ्रेम के दोनों ओर चिपके हो,
कांच इन्सुलेट के लिए पहला सीलेंट है।तो ब्यूटाइल की गुणवत्ता सीधे गुणवत्ता तय करती है
ग्लास इन्सुलेट और जीवन का उपयोग।
1.1 उत्पाद विवरण
उपकरण प्रोग्राम पीएलसी द्वारा नियंत्रित किया जाता है, स्वचालित और बिल्कुल ग्लूइंग फ़ंक्शन को समाप्त कर सकता है,
ऑपरेटरों को केवल एल्यूमीनियम फ्रेम, अन्य (क्लैम्पिंग रोलर, ट्रांसफर और आदि) का समर्थन करने की आवश्यकता होती है
प्रोग्राम सेट करके स्वचालित रूप से समाप्त हो जाते हैं।यह उपकरण वर्ग, आयताकार के लिए उपयुक्त है,
आकार, चाप और एल्यूमीनियम फ्रेम के प्रकार।ब्यूटाइल सिलेंडर का भीतरी व्यास 200 मिमी, अधिकतम है
can195 * 250 मिमी (7 किग्रा) के ब्यूटाइल को लोड कर सकता है।
१.१.१ संरचना वर्णन
उपकरण में 9 भाग शामिल हैं, जैसा कि चित्र 1.1 में दिखाया गया है: क्रमशः ट्रांसफर यूनिट 1 से मिलकर बनता है
, हाइड्रोलिक सिस्टम 2, रोलर सिस्टम 3 (रैखिक दबाव रोलर 1, रैखिक दबाव रोलर 2 और चाप
दबाव रोलर), नोजल यूनिट 4, मोटाई माप इकाई 5], निचोड़ इकाई 6, वायवीय
सिस्टम 7, कंट्रोल सिस्टम 8 और रैक यूनिट 9।
ट्रांसफर यूनिट में फ्रीक्वेंसी कंट्रोल मोटर, बेल्ट और बेल्ट पल्स होते हैं।दौड़ने की सीमा
बेल्ट के लिए गति 5 ~ 47 मीटर / मिनट है;बीम की ऊंचाई को हाथ के पहियों से समायोजित किया जा सकता है, जो कि पता लगाता है
मशीन के बाईं ओर (चित्र 1.2 से देखें), ठीक से ऊंचाई पर समायोजित करने के बाद, कृपया
कसकर सामने और पीछे सेट शिकंजा।इस भाग की संरचना सरल है और इसे समायोजित करने के लिए आसानी से किया जा सकता है
भी तेजी से हस्तांतरण की गति, स्थिर और संचालित करने के लिए विश्वसनीय है।
सामान्य परिस्थितियों में, ऑपरेटर एल्यूमीनियम के दो तरफ स्वतंत्र रूप से ग्लूटाइल ब्यूटाइल को समाप्त कर सकता है
2000 * 2000 मिमी के आकार के भीतर फ्रेम।जब आकार 2000 मिमी से अधिक हो, तो किया जाना चाहिए
दो लोगों द्वारा।सहायता ऑपरेटर क्रम में 200 मिमी से अधिक कन्वेयर बेल्ट से दूर होना चाहिए
बेल्ट में क्लैम्पिंग और शामिल होने के खतरे से बचने के लिए।

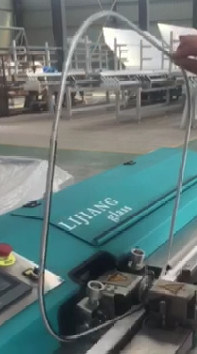

टेफ्लॉन बेल्ट
गैर-चिपकने वाला बेल्ट का उपयोग करना, बहुत ब्यूटाइल को बचाने के लिए जल्दी से कोटिंग की गति को बनाए रखें।
क्रॉसबीम समायोज्य संरचना
क्रॉसबीम समायोज्य संरचना प्रसार की ऊंचाई को नियंत्रित करती है।
बीजिंग एक्सपो
डिवाइस को मई, 2017 के बीजिंग एक्सपो में दिखाया गया था। इसने कई लोगों की आँखों को आकर्षित किया।
| निचोड़ दबाव | 10-18MPa |
| तापमान | 110 ~ 140 ℃ |
| एल्यूमीनियम स्पेसर चौड़ाई | 4-30mm |
| गति | 0-47m / मिनट |
| ब्यूटाइल सिलेंडर का व्यास | 200 मिमी |
| हवा की आपूर्ति | 0.4m³ / मिनट |
| हवा का दबाव | ≥0.6Mpa |
| कुल शक्ति | 415v 50 हर्ट्ज 3 वाक्यांश |
| आयाम | 2950 × 890 × 1004mm (एल × डब्ल्यू × एच) |
| वजन |
750kg |
| नाम | ब्रांड | मूल |
| पीएलसी | KINCO | चीन |
| वाल्व | Hawe | जर्मन |
| कम वोल्टेज विद्युत उपकरण | सीमेंस | जर्मन |
| हाइड्रोलिक और वायवीय सुपरचार्जिंग सिस्टम | MAXIMATOR | जर्मन |
| आवृत्ति कनवर्टर | KINCO | चीन |
| वायवीय घटक (सिलेंडर / वाल्व) | ARTAC | ताइवान |
| त्वरित निकास वाल्व / वैक्यूम जनरेटर | एसएमसी | जापान एस.एम.सी. |
| यात्रा प्रकाश | OMRON | जापान |
| प्रकाशित तंतु | OMRON |
जापान |
