उत्पाद विवरण:
|
उत्पाद का नाम: | स्वचालित स्पेसर झुकने की मशीन | प्रकार: | LJZW2020 |
---|---|---|---|
Max. मैक्स। bending size झुकने का आकार: | 2000 मिमी * 2000 मिमी | Min. मिन। bending size झुकने का आकार: | 250 मिमी * 200 मिमी |
एल्यूमीनियम स्पेसर चौड़ाई: | 5.5-27mm | आयामी त्रुटि: | ± 0.5mm |
कोण त्रुटि: | ± 1º | ||
हाई लाइट: | 27mm स्टेनलेस स्टील ग्लास स्पेसर,पीएलसी ग्लास एज पीस मशीन |

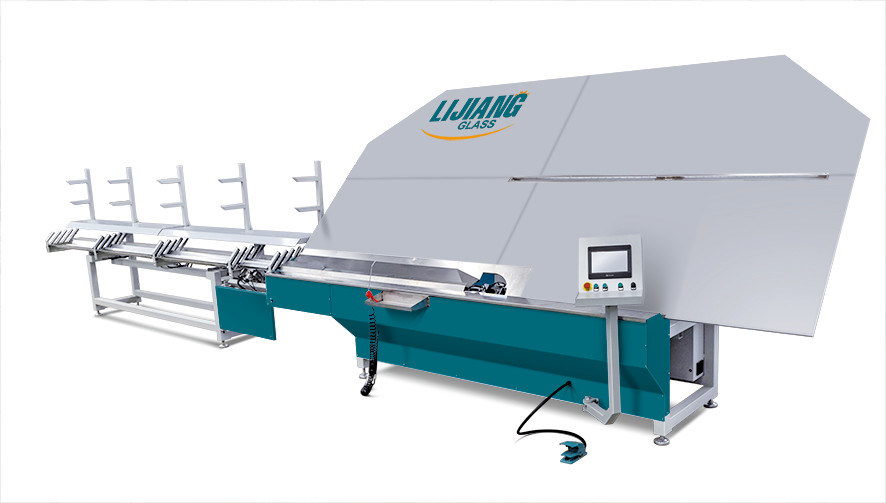

अपनाने सीमेंस पीएलसी नियंत्रण प्रणाली स्वचालित स्पेसर झुकने मशीन LJZW2020
स्वचालित एल्यूमीनियम स्पेसर झुकने मशीन पीएलसी द्वारा नियंत्रित किया जाता है।के मोड के आधार पर
टच स्क्रीन पर मानव-मशीन इंटरैक्टिव डेटा इनपुट, सुविधा अपेक्षित प्राप्त कर सकती है
आयताकार एल्यूमीनियम फ्रेम, या उत्तल के विभिन्न विनिर्देशों में पैरामीटर डेटा
बहुभुज के किनारे और कोने का डेटा चाप के आकार के खंड या सीधे निकला हुआ किनारा से अधिक नहीं है
8 किनारों से।इसके साथ ही, आवश्यक एल्यूमीनियम फ्रेम की मात्रा प्राप्त करें
संसाधित किया जाना है, साथ ही सटीक संचालन में अन्य नियंत्रण उपकरणों के पैरामीटर,
जो अनिवार्य रूप से वर्तमान इन्सुलेट ग्लास के आवश्यक आकृतियों को संतुष्ट करता है।

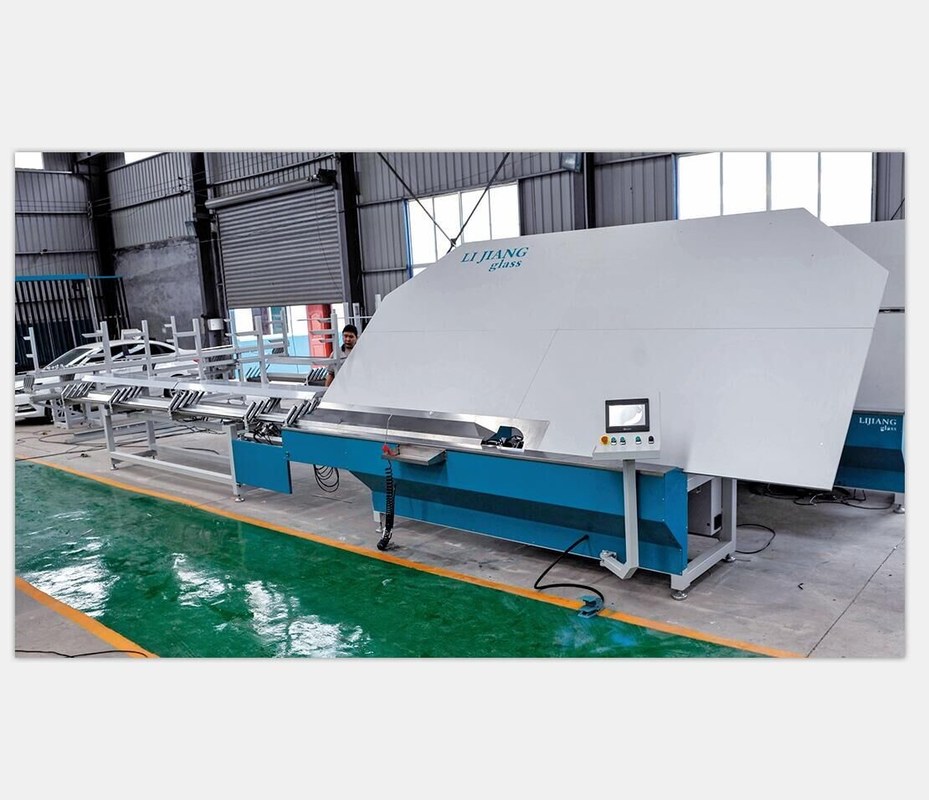

झुकने वाली मशीन का उपकरण शरीर
झुकने वाली मशीन का उपकरण शरीर और फ्रेम, एल्यूमीनियम फ्रेम बैकप से बना होता है
लेन, स्वचालित खिला प्रणाली, इमदादी द्वारा खिला प्रणाली, स्वचालित तोड़ने तंत्र,
स्वचालित झुकने प्रणाली, विद्युत नियंत्रण प्रणाली, बिजली नियंत्रण प्रणाली, नियंत्रण कैबिनेट
और मानव-मशीन इंटरफ़ेस को स्पर्श करें।
मशीन के शरीर और फ्रेम 2. एल्यूमीनियम फ्रेम बैकप्लेन 3. स्वचालित खिला प्रणाली 4।
सर्वो द्वारा खिला प्रणाली 5. स्वचालित ब्रेकिंग सिस्टम 6. स्वचालित झुकने प्रणाली 7।
इलेक्ट्रिकल कंट्रोल सिस्टम 8. मानव-मशीन इंटरफ़ेस सिस्टम
(1) शरीर और मशीन का फ्रेम: पूरे समर्थन और घटक के वाहक के रूप में
एक झुकने मशीन की स्थापना;वेल्डिंग का तरीका अपनाएं।
(2) एल्यूमीनियम फ्रेम बैकप्लेन: प्रक्रिया में उपयोग किए जाने वाले औद्योगिक बहु-स्तरित बोर्ड को अपनाते हैं
एल्यूमीनियम स्ट्रिप्स के विमान को सेट करने के लिए एल्यूमीनियम फ्रेम बनाने की।व्यापक
संरचना आधार पर घूम और गिर सकती है, ताकि इसे ठीक करने के लिए सुविधाजनक बनाया जा सके
लंबी दूरी के परिवहन में सुविधाएं;
(3) स्वचालित पाइप कनेक्टिंग सिस्टम: सिस्टम संयुक्त पोजिशनिंग घटकों से बना होता है
और एल्यूमीनियम पट्टी स्थिति घटकों।जब एल्यूमीनियम स्पेसर का अंत तक पहुँच जाता है
संकेत, पाइप कनेक्टिंग सिस्टम स्वचालित रूप से एल्यूमीनियम स्पेसर के अंत का पता लगाएगा
और कनेक्ट करने के लिए अगले एल्यूमीनियम स्पेसर की प्रतीक्षा करें;
स्टेनलेस स्टील का झुकना (वैकल्पिक)
गर्म स्पेसर झुकना (वैकल्पिक)
जर्मनी में उपकरण
मैक्स।झुकने का आकार | 2000 मिमी * 2000 मिमी |
मिन।झुकने का आकार | 250 मिमी * 200 मिमी |
एल्यूमीनियम स्पेसर चौड़ाई | 5.5-27mm |
आयामी त्रुटि | ± 0.5mm |
कोण त्रुटि | ± 1º |
संसाधन गति | 17s |
हवा की आपूर्ति | ≥0.65MPa |
कुल शक्ति | AC220 / 380V 50Hz 2.5KW |
आयाम | 10500mm * 2200mm * 2600mm |
नाम | मूल | ब्रांड |
पीएलसी | जर्मनी | सीमेंस |
सर्वो चालक | जर्मनी | सीमेंस |
सर्वो मोटर | जर्मनी | सीमेंस |
कम वोल्टेज घटक | जर्मनी | सीमेंस |
त्रिक | ताइवान | AIRTAC |
सिलेंडर | ताइवान | AIRTAC |
रिले | जापान | OMRON |
सेंसर | कोरिया | AUTONICS |
टच स्क्रीन | ताइवान | WEINVIEW |
मार्गदर्शक | ताइवान | TBI |
सोलेनोइड वाल्व | ताइवान | AIRTAC |
बिजली स्विच करें | ताइवान | देते हैं |
