2 मीटर घूर्णन तालिका या बड़ी इकाइयों के साथ तालिका बदलकर आईजी इकाइयों के लिए

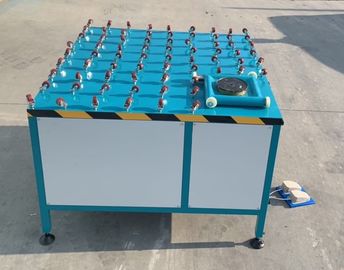

इस घूर्णन तालिका का उपयोग डबल ग्लेज़िंग ग्लास यूनिट बनाने के लिए किया जाता है जिसमें मैनुअल सिलिकॉन सीलेंट को मशीन द्वारा सीलिंग गन से फैलाया जाता है।आधार घूर्णन तालिका में रोलर्स नहीं होते हैं।घूर्णन तालिका के अन्य आकारों में बड़े आकार के समर्थन और घूर्णन के लिए रोलर्स होते हैं।घूर्णन तालिका का आकार अलग है।बेस घूर्णन तालिका लगभग 1000 मिमी * 1000 मिमी, 1500 मिमी * 1500 मिमी, 2000 मिमी * 2000 मिमी और 2500 मिमी * 2500 मिमी के लिए उपयुक्त है।
घूर्णन तालिका मशीन
मुख्य विशेषता
• आसान संचालन, सरल और लचीला

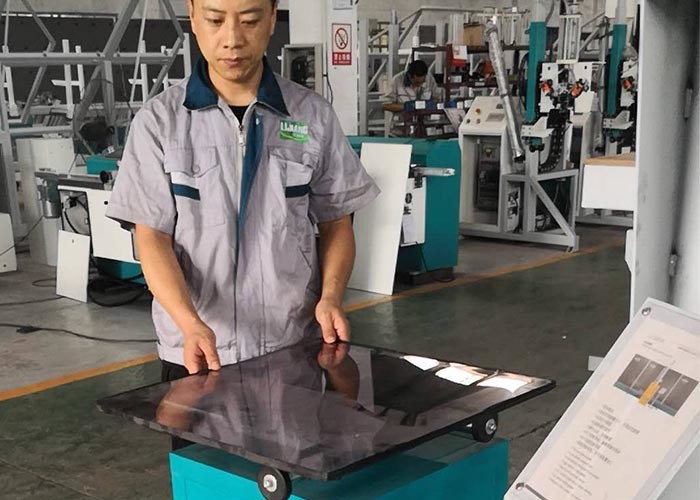

• इसका उपयोग कांच को ठीक करने और घुमाने के लिए किया जाता है जब मैन्युअल रूप से IG ग्लास के बाहर कोटिंग होती है
• मध्यम चूसने वाला कांच के छोटे टुकड़ों के लिए उपयुक्त है, हालांकि, कांच के बड़े टुकड़ों के लिए अतिरिक्त समर्थन फ्रेम है
1, प्रयोग
LJZT03 घुमाए गए सीलेंट-स्प्रेडिंग टेबल निर्माण इन्सुलेशन ग्लास या एक्ट वॉल ग्लास का अंतिम प्रस्तावना है।यह डबल ग्रुप गम ड्रा करने के लिए एक घुमाया हुआ टेबल है।यह 90 ° इंटीग्रल समय को घुमाया जा सकता है, चेहरे या विपरीत को भी घुमा सकता है।घूमने और वैक्यूम चूसने वाले के पास ऑटो नियंत्रण उपकरण होते हैं, यह ग्लास आकार की स्वतंत्रता पसंद चूसने वाला और खिंचाव हाथ नियंत्रण को जोड़ सकता है।विशेष निर्माण का खिंचाव हाथ एक सपाट सतह पर ऊपरी सपाट सतह की गारंटी दे सकता है।इस घुमाए गए सीलेंट-स्प्रेडिंग टेबल को स्थिर घुमाया जाता है;कम तोड़ो, स्थिरता को बढ़ाओ।यह इन्सुलेट ग्लास बनाने के लिए एक आदर्श उपकरण है।
2, मुख्य तकनीकी मानकों
काम का माहौल पैरामीटर इकाई टिप्पणियों
काम कर रहे पर्यावरण का तापमान 15-40 ℃
कैर्री / जमा तापमान -20-55 ℃
नमी ले जाना / जमा करना 30-90%
बुनियादी विशेषता
इनपुट वोल्टेज AC400V ± 10%, 60 हर्ट्ज
निवेश शक्ति 120 डब्ल्यू
घूमने की गति 6.5 आर / मिनट
हवा की खपत 0.5-0.8 MPA
अधिकतम कांच का आकार 2000 * 1500 मिमी
मिन ग्लास का आकार 200 * 200 मिमी
आयाम 600 * 450 * 950 मिमी
3, मुख्य निर्माण
इस मशीन में समतल तल को समायोजित करें, प्रोप करें, डिवाइस को चलाने के लिए घूमने के लिए, डिवाइस को फैलाने के लिए फैलाएं, स्पिरिट कंट्रोल सिस्टम, इलेक्ट्रिक उपकरण नियंत्रण प्रणाली और तख्ती पर ले जाएं।
३.१ यंत्र का प्रचार करें
डिवाइस को घूमने के लिए घूमना, इसमें प्रोप अप, पोल को प्रोप, सेट अप, बड़ा चूसने वाला, छोटा चूसने वाला शामिल है।
3.2 डिवाइस को स्थानांतरित करने के लिए फैलाएं
इस उपकरण में डिसेलेरेशन इलेक्ट्रिकल इंजीनियरिंग, डीसेलरेट मशीन और चेन राउंड को स्थानांतरित करने के लिए स्प्रेड शामिल था।
3.3 आत्मा नियंत्रण प्रणाली का संचालन करती है
इस प्रणाली में स्पिरिट सोर्स प्रोसेसर, इलेक्ट्रोमैग्नेटिज्म वाल्व, सिंगलड दिशा वाल्व और वैक्यूम घटना मशीन शामिल हैं, जो सिस्टम को आकार चूसने वाले के मैचों को नियंत्रित करता है।
3.4 इलेक्ट्रिक उपकरण नियंत्रण प्रणाली
इस प्रणाली में मशीन महसूस करने के लिए प्रसार शामिल था, बिजली के उपकरणों के बाद, बिजली के उपकरण एक टुकड़ा जो मशीन को तोड़ता है और गठित कर सकता है, भरोसेमंद काम कर रहा है, ऑपरेशन सरल है, स्वचालन उच्च है।
4, स्थापना और समायोजन
यह मशीन बॉडी को सूखा होना चाहिए, कोई पाउडर नहीं होना चाहिए और इसका कोई क्षरण, तापमान 10-40 ℃ नहीं होना चाहिए।समतल तल को समायोजित करने के लिए विनियमित करें, मशीन को स्तर बनाए रखें, पूरी तरह से जांच करें कि क्या सभी तंग पुख्ता संयोजन स्थान ढीला है या नहीं, तंग संयोजन।
4 मिमी 2 के अनुभागीय विमान के साथ पीले-हरे रंग के डबल-रंग में बहु-स्केन-घाव वाले annealed तांबा का उपयोग करें, ग्राउंडिंग के बाद मशीन शरीर और प्रमुख ग्राउंडिंग स्पॉट के बीच प्रतिरोध 4Ω से कम होना चाहिए।
5, उपयोग और संचालन
5.1 ग्लास का आकार Glass500 * 400 मिमी
टर्न-ओवर में डिश को आगे बढ़ाने के लिए बड़े चूसक को ठीक करें। पहले से संपर्क से निपटने के लिए बदलने के लिए डाल दिया, बिजली की आपूर्ति घुंडी स्विच को "खुली" स्थिति में रखें, पैरों को ऑर्डर करें जो वैक्यूम चूसने वाला नियंत्रण कदम को आगे बढ़ाते हैं। स्विच, मैनोमीटर नियंत्रण घुंडी को विनियमित करते हुए, वैक्यूम डिग्री फिट दबाव मूल्य प्राप्त करें (चूसने वाला ग्लास जेल के अनुसार, फिर भी बड़ा समायोजित न करें), ऑपरेशन की आदत के अनुसार, स्थिति में जगह बनाने के लिए इलेक्ट्रिकल इंजीनियरिंग दस्ता बदलने के लिए दिशा बदलें "पॉज़िटिव" या "एंटी" के बीच, पहले पैरों को ऑर्डर करें जो वैक्यूम चूसने वाला नियंत्रण कदम को स्विच को स्थानांतरित करते हैं (अन्यथा इलेक्ट्रिकल इंजीनियरिंग चालू नहीं करते हैं), फिर पैरों को स्विच को स्थानांतरित करने के लिए बारी करने के लिए स्थानांतरित करने का आदेश दें, तुरंत आगे बढ़ सकते हैं) ऑपरेशन।
5.2 ग्लास का आकार Glass550 * 400 मिमी
डिश-अप करने के लिए बड़े चूसक को ऊपर-नीचे मोड़ने के लिए चढ़ाएं, पहले छोटे चूसने वाला स्पिरिट रोड को बदलने के लिए संपर्क से निपटने के लिए बदल जाएगा, फिर ग्लास को छोटे चूसने वाले पर डाल दें, लंबाई को नियंत्रित करें जो ध्रुव को लम्बा खींचे vitreous आकार के अनुसार, फिर पोल का समर्थन करने के लिए उपयोग करने के लिए बारी है, सभी कांच के साथ संपर्क में आने के लिए एक बोल्ट में तंग को सहारा देना, आखिरकार एक शीर्ष को तैयार करना।बाकी एक साथ 5.1 है
6, ध्यान दें
6.1W के लिए एक बोल्ट में बोल्ट को आगे बढ़ाने के लिए ट्यून करें और सम्राज्ञी से ग्लास कॉन्टैक्ट के लिए भी एक टॉप अप करें, प्रॉप अप करें अन्यथा पोल आगे बढ़ता है, प्रॉप अप होता है, राउंड ग्लास से बच जाता है, ग्लास मूव का उत्पादन करेगा घटना।
उपयोग में 6.2Big चूसने वाला, न चाहते हुए भी बैरोमीटर के डिनट को उच्च पर समायोजित करेगा, अन्यथा वैक्यूम एक ग्लास बहुत बड़ा होने के कारण, उपयोग की मोटाई पतली है, आसान है ग्राउंड ग्लास।
7, रखरखाव
7.1 नई मशीन के बाद की अवधि की परिक्रमा के माध्यम से, तख़्त को खोलना चाहिए, यह जांचना चाहिए कि प्रत्येक तंग फर्मवेयर ढीला है या नहीं, नए तंग पर समान तनाव रखना।
7.2 हर बार पूरा करने के लिए, मशीन की धूल और गोंद की निकासी को साफ करना चाहते हैं, बारी से अधिक पकवान को कवर करने के लिए गठबंधन करते हैं, धूल को चूसने वाले से गिरने से रोकते हैं।
7.3 सेट अप करें और पोल को प्रोप करें, समय-समय पर स्नेहन तेल खींचना चाहिए, जंग का विरोध करना चाहिए।
7.4.४ समय-समय पर बिजली चेक करती है कि क्या लाइन ढीली है या नहीं चलती है, और जमीन के भरोसेमंद कनेक्ट होती है।
Paremeters:
| बिजली की आपूर्ति | 380V 50 हर्ट्ज |
| कुल शक्ति | 0.37kw |
| ऑपरेटिंग आयाम | 1500 * 1500 मिमी |
| आयाम | 600 * 550 * 985mm |
