उत्पाद विवरण:
|
| नाम: | इन्सुलेट ग्लास प्रसंस्करण मशीन | वोल्टेज: | 380 वी 50 हर्ट्ज 3 पी |
|---|---|---|---|
| स्थिति: | नई मशीन | प्रमाणन: | CE |
| वारंटी: | 1 वर्ष | Min. मिन। glass size कांच का आकार: | 280*400 |
| आईजी मोटाई: | 60 मिमी | Max. मैक्स। glass size कांच का आकार: | 2500*3500 |
| ब्रश धोना: | 6 टुकड़े | फ्लैट ग्लास मोटाई: | 3-15 मिमी |
| प्रमुखता देना: | डबल ग्लेज़िंग इंसुलेटिंग ग्लास प्रोडक्शन लाइन,3300 * 7000 मिमी इंसुलेटिंग ग्लास प्रोडक्शन लाइन,3300 × 7000 मिमी डबल ग्लेज़िंग मशीन |
||
धोने और दबाने के लिए जंबो आकार 3300*7000 मिमी डबल ग्लेज़िंग इन्सुलेटिंग ग्लास उत्पादन लाइन
स्वचालित जंबो आकार डबल गैस भरने अछूता ग्लास लाइन के विकल्प
1. पूर्व धोने
2. स्वचालित रूप से 3 या 4 साइड कदम आईजी के लिए सटीक स्थिति
3.ऑटोमैटिक गैस भरने गैस मूल्य सेट कर सकते हैं और उच्च गैस एकाग्रता के साथ ऑनलाइन भरने के प्रसंस्करण प्रदर्शित
जंबो आकार डबल गैस भरने अछूता ग्लास प्रसंस्करण लाइन की मुख्य विशेषता
●जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली,टच स्क्रीन इंटरफ़ेस
●आटोमेटिक तापमान नियंत्रण और पानी धोने की प्रणाली के साथ पानी का टैंक
● वायु ताप प्रणाली
●एयर फैन ऑटोमैटिक स्टार्ट और स्टॉप सेटिंग
●शोर कम करने की प्रणाली
●कोटेड और लो-ई ग्लास की स्वचालित पहचान
●3जोड़ी नरम ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं
●वाशिंग मशीन में एसएस सामग्री और जलरोधक उपकरण है
●प्लेट प्रेसिंग सतह को सीधा रखने के लिए समायोज्य प्रेसिंग बोर्ड
● विमानन प्लग का कनेक्शन मोड
●ट्रिपल आईजी और आकार के आईजी के उत्पादन के लिए लागू
● धोने की गति का ऑनलाइन प्रदर्शन
●बुद्धिमान अंतराल से काम, ऊर्जा की बचत
जंबो आकार का पैरामीटरस्वचालितदोहरी गैस भरने वाली इन्सुलेटिंग ग्लास उत्पादन लाइन
| इकाई | LJBZ3370 | |
| वोल्टेज | 380V50Hz3P | |
| कुल शक्ति | केडब्ल्यू | 54.5 |
| धोने की गति | m/min | 2-10 |
| अधिकतम कार्य गति | m/min | 45 |
| ग्लास का न्यूनतम आकार | मिमी | 450*280 |
| अधिकतम ग्लास आकार | मिमी | 3300*7000 3000*3000 (डबल प्रेस) |
| फ्लैट ग्लास की मोटाई | मिमी | 3-30 |
| धोने के ब्रश | टुकड़े | 6 |
| अछूता कांच की अधिकतम मोटाई | मिमी | 80 |
| कुल गैस खपत | एल/मिनट | 1500 |
| कन्वेयर रोल ऊंचाई | मिमी | 520 |
| आयाम (L*W*H) | मिमी | 47200*3500*4500 |
1आईजी लाइन क्या है?
आईजी लाइन के प्रकार आर्गन भरने के बिना और आर्गन गैस भरने के साथ हैं।हवा में तैरती आईजी लाइन और सुपर फास्ट आईजी लाइन (दो आईजी इकाइयों को एक साथ धोना और दबाना).
आईजी लाइन एक अछूता ग्लास प्रसंस्करण लाइन है, इसमें ग्लास वाशिंग मशीन, स्पेसर फ्रेम इंस्टॉलेशन और ग्लास प्रेसिंग मशीन शामिल है।2500*4500 और 3300*7000 आईजी लाइन.
2हमारी कंपनी क्या करती है?
LIJIANG ग्लास 2012 वर्ष के बाद से जिनान शहर, चीन में निर्माता है। हम आईजी लाइन बनाते हैं, अछूता ग्लास सील रोबोट, स्पेसर झुकने मशीन,ब्यूटाइल एक्सट्रूडर मशीन डिसिकेंट भरने की मशीन आदि, दुनिया भर के लिए मशीनों की आपूर्ति बिक्री के बाद सेवा के साथ।
3.बिक्री के बाद सेवा कैसे प्रदान करें?
भारत और भारत के बाजार के लिए, हमारे पास दो भारतीय लॉयल इंजीनियर हैं, वे समय पर सेवा प्रदान कर सकते हैं।
दक्षिण अमेरिका के बाजार के लिए, हमारे पास सेवा प्रदान करने के लिए एक इंजीनियर है।
अन्य बाजार के लिए, हमारे पास 10 - 20 वर्षों के अनुभव के साथ इंजीनियर टीम है, वे मशीन स्थापित करने, श्रमिकों को प्रशिक्षित करने और समय पर बिक्री के बाद सेवा प्रदान करने के लिए विदेशी ग्राहकों के कारखाने में जाएंगे।
पूरे विश्व के वायरस के बाद से, हमारे इंजीनियर दुनिया के कई देशों तक सीमित हैं। इसलिए हम Wechat, Whatsapp आदि के माध्यम से ऑनलाइन स्थापना सेवा और प्रशिक्षण कार्य प्रदान करते हैं।एक बार जब दुनिया में एक बेहतर सूट होगा, हमारे इंजीनियर हमारी मशीनों की फिर से जांच करेंगे।
4.कैसे उत्पादन लाइन पैकेज करने के लिए?
आईजी लाइन के एक सेट को आम तौर पर विदेशी देश में शिपिंग के लिए दो कंटेनरों की आवश्यकता होती है, 40HQ कंटेनरों के 2 टुकड़े।

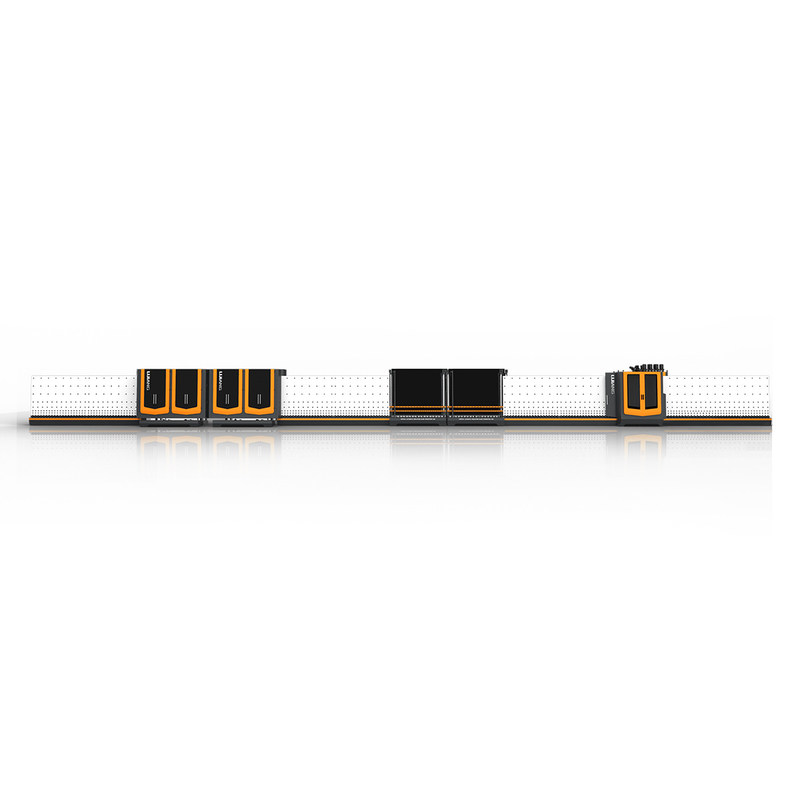

5. आइसोलेटिंग ग्लास उत्पादन लाइन का विवरण:
• इन्सुलेटिंग ग्लास उत्पादन लाइन में 7 खंड हैंः
01 स्थानांतरण अनुभाग;
02 वाशिंग मशीन;
03 निर्वात खंड;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण खंड;
06 दबाने और भरने का खंड;
07 निर्वहन अनुभाग।
•01स्थानांतरणअनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वतः पता लगाना

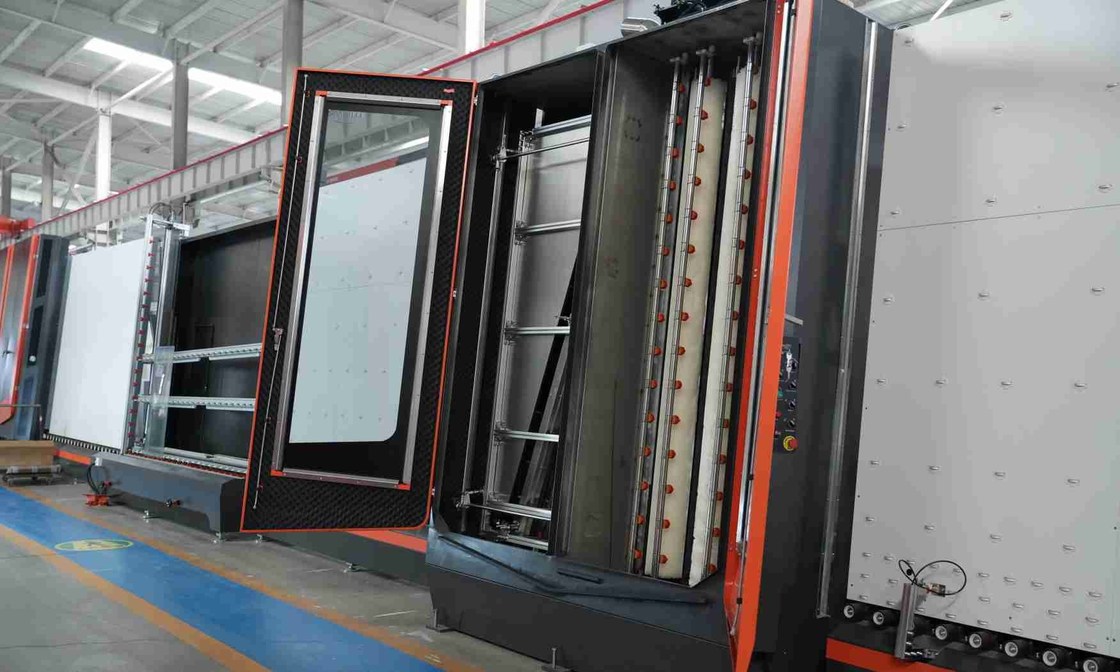

•02धोनामशीन
मुख्य विशेषता:
• 0.1 मिमी के नरम बाल वाले नरम ब्रश के 6 टुकड़ों का उपयोग करके, कम ई ग्लास धो सकते हैं
• नए एयर चाकू में एल्यूमीनियम प्रोफाइल (डकबिल एयर चाकू) का उपयोग किया जाता है, एल्यूमीनियम प्रोफाइल डक डिक द्वारा हवा के आउटलेट का आकार समायोजित किया जाता है। इससे समायोजन शिकंजा की संख्या कम हो सकती है,सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और वायु चाकू के प्रतिध्वनित होने से बचें।
• वायु चाकू मोटाई के अनुसार स्वचालित रूप से वायु चाकू की चौड़ाई को समायोजित कर सकता है
• वॉशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, वॉशिंग स्पीड (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है
• पानी के टैंक का स्वतः तापमान नियंत्रण, पानी भरने की प्रणाली
• यूरोपीय साइलेंसर सिस्टम
• स्टेनलेस स्टील सामग्री
•03 निर्वहन खंड
• भंडारण कांच
•04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग संरचना (डबल बीम) में बदल दिया गया है। ग्लास का निरीक्षण और पोंछना आसान है।
•05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप। इसका उपयोग कार्य के दौरान वास्तविक आवश्यकताओं के अनुसार किया जा सकता है।
•06 दबाने और भरने का अनुभाग
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग ग्लास को दोगुना संपीड़ित किया जा सकता है
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसानी से रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक सेवा जीवन सुनिश्चित करने के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
•07 निर्वहन अनुभाग
• भंडारण कांच
• सीलिंग मशीन से जुड़ा जा सकता है
विद्युत मापदंड
| नाम | उत्पत्ति | ब्रांड |
| पीएलसी | जर्मनी | सिमेंस |
| निम्न वोल्टेज विद्युत उपकरण | जर्मनी | सिमेंस |
| आवृत्ति परिवर्तक | जर्मनी | सिमेंस |
| स्टेप ग्लास के लिए सर्वो मोटर | जापान | फ़ूजी |
| फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
| सूक्ष्म स्विच | ताइवान | प्रवृत्ति |
| बटन और संकेतक प्रकाश | फ्रांस | श्नाइडर |
| टच स्क्रीन | ताइवान | वेनव्यू |
| मध्यवर्ती रिले | जापान | OMRON |
| ब्रश मोटर | चीन | किंगहुआ |
| जल पंप | चीन | लिंक्सियाओ |
| मार्गदर्शक | ताइवान | HIWIN |
| वायवीय घटक | ताइवान | एअरटाक |

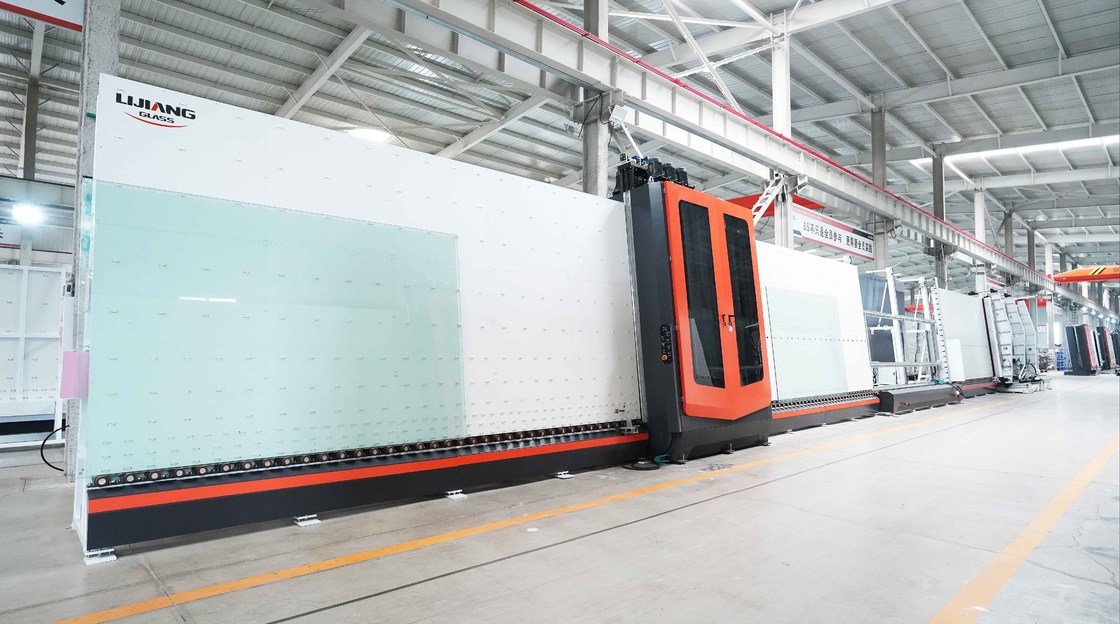

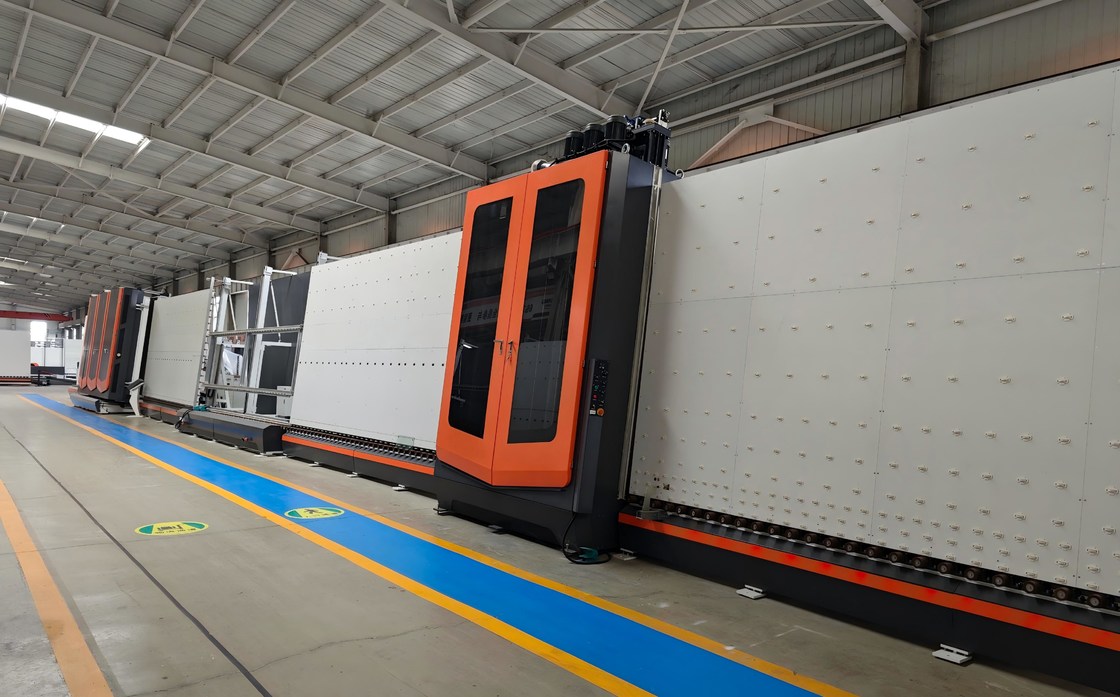

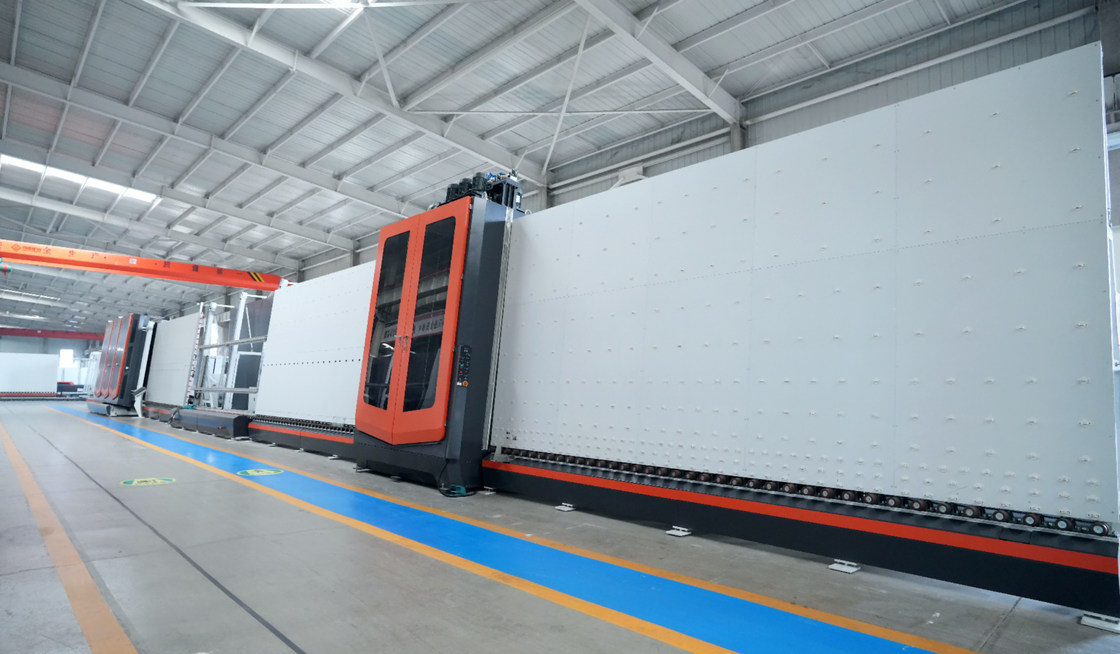

जंबो आकार की स्वचालित इन्सुलेटिंग ग्लास उत्पादन लाइन की तस्वीरें
लिजियांग ग्लास का संबंधित उत्पादन
.चतुरवीविषाक्तईडीजेDइलेटिंगएमअकिन LJCM2545
मुख्य विशेषता
• दो तरफ़ा ग्लास पहुँच
• स्वचालित रूप से आकार मापें
• स्वचालित रूप से कम ई सतह को अलग करें
• किनारे को हटाने को समायोजित किया जा सकता है
• सिर को 360° घुमाया जा सकता है
• सुरक्षित और पूर्ण स्वचालित उपकरण
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• छह सर्वो नियंत्रण प्रणाली
• बुद्धिमान नियंत्रण प्रणाली, बैच प्रसंस्करण को पहचान सकती है
तकनीकी डेटा
| ग्लास प्रसंस्करण का अधिकतम आकार | 2500*4500 मिमी |
| ग्लास प्रसंस्करण का न्यूनतम आकार | 400*280 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| पीसने वाले पहिया का व्यास | 200 मिमी |
| कन्वेयर की ऊंचाई | 500 मिमी |
| किनारे को हटाने की चौड़ाई | 10-50 मिमी |
| संचरण गति | 1. 29m/min |
| किनारे को हटाने की गति | 2-29 मीटर/मिनट |
| घर्षण पहिया चौड़ाई | 10/12/15 मिमी |
| कांच की मोटाई | 3 - 15 मिमी |
| पीसने वाले पहिया की गति | 0~3000r/min |
| कुल वायु खपत | 100 लीटर/मिनट |
| वायु दबाव | ≥0.8MPa |
| कुल शक्ति | 3P 380V 50Hz 3.35KW |
| आयाम | आयाम :9700×2500×3400 मिमी |
| कुल वजन | 3700 किलो |
विद्युत मापदंड
| नाम | उत्पत्ति | ब्रांड |
| सर्वो मोटर | ताइवान | ताईडा |
| पीएलसी | ताइवान | ताईडा |
| वायवीय घटक | ताइवान | एएयरटाक |
| कम दबाव वाली बिजली | जर्मनी | सिमेंस |
| सर्किट ब्रेकर | जर्मनी | सिमेंस |
| सेंसर स्विच | कोरिया | ऑटोनिक |
| दृष्टिकोण स्विच | कोरिया | ऑटोनिक |
| सीमा स्विच | ताइवान | प्रवृत्ति |
| कनेक्टर | जर्मनी | सिमेंस |
| आवृत्ति परिवर्तक | फ्रांस | श्नाइडर |
| मुख्य बटन | फ्रांस | श्नाइडर |
| मध्यवर्ती रिले | जापान | OMRON |
वीविषाक्तमैंविघटित करनाजीलड़कीएसइलिंगआरओबोटLJTJ2540
मुख्य विशेषताएं
• न्यूनतम और अधिकतम ग्लास आकार वैकल्पिक हो सकते हैं
• 8 सर्वो मोटर्स को अपनाएं
• स्थिर प्रदर्शन के साथ जापान के सर्वो नियंत्रण प्रणाली को अपनाएं
• लाइनर समायोजन के साथ स्वचालित रूप से ग्लास आकार, गोंद गहराई और गोंद गति को मापें
• सटीक स्थिति के साथ चिकनी संचरण रखने के लिए समय बेल्ट को अपनाएं
• स्पेयर पार्ट्स का उत्पादन उच्च मानकीकरण और उच्च परिशुद्धता के साथ किया जाता है, यह सुनिश्चित करता है कि मशीन को लंबे समय तक काम करने के साथ इस्तेमाल किया जा सके
• ग्लास के कोने बिना हवा के बुलबुले के भरे होते हैं, सतह चिकनी होती है
• पूर्ण स्वचालित और उच्च दक्षता वाली मशीन
• सुंदर सतह वाले कांच के कोनों को स्वचालित रूप से ठीक करें
• बिना खरोंच और प्रदूषण के चिकनी ढलाई
• एकल-कार्यात्मक भागों में मैनुअल कार्यों से लैस हैं, आसान समायोजन
• 8 से अधिक प्रकार के आकार के ग्लास कोटिंग कर सकते हैं, जिनमें अर्धवर्तुल, ट्रैपेज़ोइडल, समानांतर, परिपत्र, बहुभुज आदि शामिल हैं (वैकल्पिक)
• एक बार में चरणबद्ध कांच को पूरी तरह से सील करें (वैकल्पिक)
• चार पक्षों के साथ सील कदम आईजी कर सकते हैं (वैकल्पिक)
• सिलिकॉन, पॉली सल्फाइड और सिलिकॉन संरचनात्मक सीलेंट (वैकल्पिक) जैसे दो प्रकार के विभिन्न सीलेंट का उपयोग करने के लिए डबल पंप डिवाइस को अपनाता है
तकनीकी डेटा
| अधिकतम ग्लास आकार | 2500*4000 मिमी (वैकल्पिक) |
| ग्लास का न्यूनतम आकार | 300*300 मिमी |
| कांच की मोटाई | 12-50 मिमी |
| कार्य गति | 5-40 मीटर/मिनट |
| वायु दबाव | ≥0.6MPa |
| निचोड़ दबाव | 32 एमपीए |
| वोल्टेज शक्ति | 380V 12kw |
| कुल आयाम | 11000*2000*3500 मिमी |
विद्युत मापदंड
| नाम | उत्पत्ति | ब्रांड |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो ड्राइवर | जापान | यास्कावा |
| सीपीयू | जापान | यास्कावा |
| निम्न वोल्टेज घटक | जर्मनी | सिमेंस |
| मार्गदर्शक | ताइवान | HIWIN |
| स्विचिंग पावर सप्लाई | ताइवान | मेगावाट |
| सेंसर स्विच | कोरिया | ऑटोनिक |
| वायवीय घटक | जापान | एसएमसी |
| टच स्क्रीन | चीन | गाओशान |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो ड्राइवर | जापान | यास्कावा |
