उत्पाद विवरण:
|
| उत्पादन का नाम: | कांच प्रसंस्करण लाइन इन्सुलेट | अधिकतम भरने का आकार: | 2500 मिमी * 7000 मिमी |
|---|---|---|---|
| गैस की सांद्रता: | > 98% | गैस: | आर्गन गैस |
| गारंटी: | 1 साल | ब्रांड: | लिजिआंग ग्लास |
| हाई लाइट: | टच स्क्रीन इन्सुलेट ग्लास उत्पादन लाइन,98% इन्सुलेट ग्लास उत्पादन लाइन,टच स्क्रीन डबल ग्लेज़िंग मशीन Screen |
||

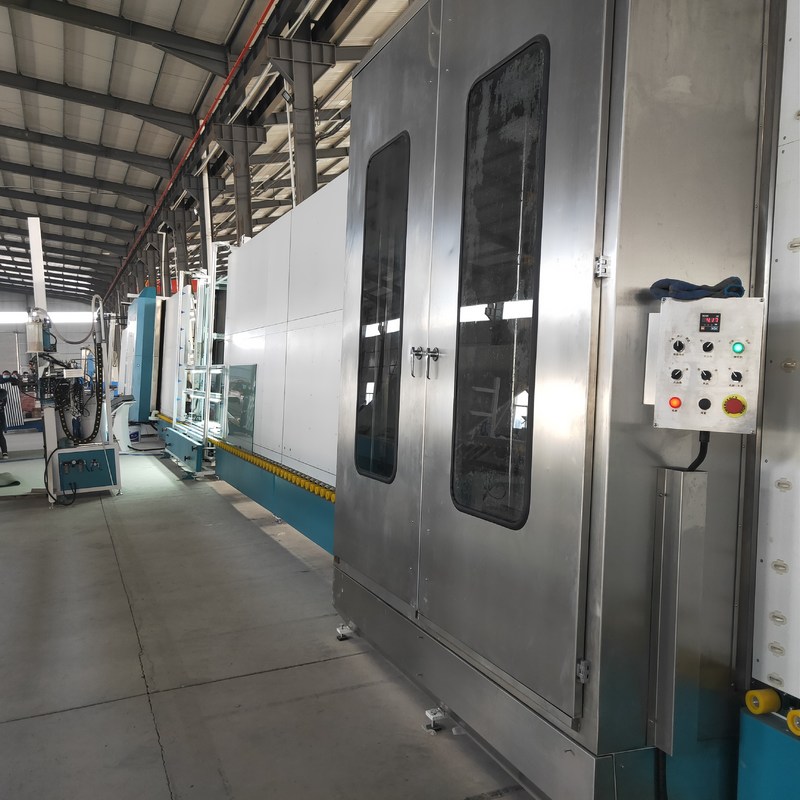

टच स्क्रीन ऑपरेटिंग सुविधाजनक इंसुलेटिंग ग्लास प्रोसेसिंग लाइन 98% आर्गन गैस फिलिंग के साथ
LJBZ2570PG ऑटोमैटिक वर्टिकल इंसुलेटिंग ग्लास प्रोसेसिंग लाइन में निम्नलिखित कार्य हैं: फ्लैट ग्लास को धोना, एल्युमिनियम फ्रेम स्थापित करना, सामान्य IG इकाइयों को दबाना, डबल IG इकाइयों को दबाना, डबल थ्री-लेयर IG इकाइयों को दबाना।
LJBZ2570PG एल्यूमीनियम पट्टी के साथ इन्सुलेट ग्लास के उत्पादन में एक विशेष उपकरण है, जिसमें छोटे पदचिह्न, विश्वसनीय प्रदर्शन, उच्च दक्षता, सुविधाजनक रखरखाव आदि जैसे कई फायदे हैं।
जंबो साइज इंसुलेटिंग ग्लास प्रोडक्शन लाइन की मुख्य विशेषता:
●टच स्क्रीन इंटरफेस,जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली
● लेपित और लो-ई ग्लास की स्वचालित पहचान
वाशिंग मशीन एसएस सामग्री और जलरोधक उपकरण को गोद लेती है
स्वचालित तापमान नियंत्रण और पानी धोने की प्रणाली के साथ पानी की टंकी tank
3 जोड़ी सॉफ्ट ब्रश ऑनलाइन और ऑफलाइन लो-ई ग्लास धो सकते हैं
एयर फैन स्वचालित स्टार्ट और स्टॉप सेटिंग
वायु ताप प्रणाली
शोर में कमी प्रणाली
धुलाई की गति का ऑनलाइन प्रदर्शन
प्लेट प्रेसिंग सतह को सीधा रखने के लिए एडजस्टेबल प्रेसिंग बोर्ड
विमानन प्लग का कनेक्शन मोड
ट्रिपल आईजी और आकार के आईजी का उत्पादन करने के लिए लागू
बुद्धिमान रुक-रुक कर काम, ऊर्जा की बचत
स्वचालित इन्सुलेट ग्लास प्रसंस्करण लाइन के मुख्य पैरामीटर
| बिजली की आपूर्ति | वोल्टेज | 380 |
| आवृत्ति | 60 | |
| कुल शक्ति | किलोवाट | 42 |
| धोने की गति | मी/मिनट | 2~10 |
| अधिकतम काम करने की गति | मी/मिनट | 45 |
| न्यूनतम कांच का आकार | मिमी | 450×280 |
| मैक्स.ग्लास आकार | मिमी | 2500×7000 |
| धुलाई कांच की मोटाई | मिमी | 3~15 |
| मैक्स। कांच की मोटाई को इन्सुलेट करना | मिमी | 60 |
| कन्वेयर ऊंचाई | मिमी | 500 |
| कुल गैस खपत | एल/मिनट | 1500 |
इंसुलेटिंग ग्लास प्रोसेसिंग मशीन सीमेंस कंट्रोल सिस्टम को अपनाती है, जो हाई रेजोल्यूशन टच स्क्रीन से लैस है, ऑपरेटर किसी भी समय उत्पादन लाइन के कामकाजी मापदंडों को संशोधित कर सकता है, और प्रत्येक इनपुट और आउटपुट सिग्नल की स्थिति को स्पष्ट रूप से प्रदर्शित कर सकता है, जो दिनचर्या के लिए सुविधाजनक है मशीन का रखरखाव।
एलजेबीजेड2570पीजी अनलोडिंग सेक्शन।
LJBZ2500PG बो ग्लास या ट्विस्टेड ग्लास के लिए उपयुक्त नहीं है क्योंकि प्रेसिंग सेक्शन के अंदर का प्लेन अपरिवर्तनीय है।
LJBZ2500PG एक नई फिलिंग गैस तकनीक के साथ एक दबाने वाली मशीन है।यह उपकरण उच्च और नई तकनीक ग्लास दबाने और विभिन्न गैसों या मिश्रित गैसों के साथ गैस मशीन भरने के लिए उपयुक्त है।क्योंकि नियंत्रण प्रणाली प्रत्येक गैस या मिश्रण को इंसुलेटिंग ग्लास से भरने से पहले प्रीसेट प्रकार की गैसों (मिश्रित गैसों के मिश्रण अनुपात सहित) और प्रवाह दर का पता लगाती है।
LJBZ2500PG ग्लास प्रेसिंग और फिलिंग गैस सेक्शन एक ही समय में डबल IG यूनिट या थ्री-लेयर IG यूनिट को दबाने के लिए उपयुक्त है।इस मशीन द्वारा सभी प्रकार के फ्लैट ग्लास (कोटेड ग्लास और ग्लास-क्लैम्प्ड ग्लास सहित) को दबाया जा सकता है।
LJBZ2500PG का उपयोग लाइन पर इंसुलेटिंग ग्लास की गैस सांद्रता को मापने के लिए किया जा सकता है।उपकरण के सामने मापने वाला उपकरण कांच के आकार और मोटाई को सटीक रूप से माप सकता है और आवश्यक गैस की मात्रा की गणना कर सकता है।
LJBZ2500PG IG इकाइयों के दो टुकड़ों में गैस को दबा सकता है और भर सकता है, जिसकी लंबाई एक ही समय में 1.5m से कम है, जो उत्पादन क्षमता में काफी सुधार करती है, खासकर कांच के लिए जिसकी लंबाई 1.5m से कम है।
मुख्य विशेषताएं
• IGU के दो टुकड़ों को एक बार में दबाया और भरा जा सकता है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• आईजीयू के दो टुकड़ों को एक बार में दबाकर दबाने वाले हिस्से को आकार से बाहर होने से बेहतर तरीके से रोका जा सकता है।प्रत्येक 1m*1m डबल ग्लास के लिए 27s तक पहुंच सकता है, कार्य कुशलता में अत्यधिक सुधार करता है
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त किए हैं
• स्थानांतरण भाग से दबाने वाले भाग तक, प्रत्येक भाग को विभाजित किया जाता है
• एक कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।अल्ट्रा-फास्ट स्पीड
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक कार्यकर्ता द्वारा दो IGU के लिए दो स्पेसर फ़्रेम स्थापित करना Install
• ईआरपी सिस्टम के साथ स्वचालित रूप से कांच के आकार को मापने और लेबलिंग (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है) (वैकल्पिक)
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500 मिमी * 7000 मिमी |
| गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 7000 मिमी |
| न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10मी/मिनट |
| ग्लास कन्वेयर गति | ४५मी/मिनट |
| धुलाई ब्रश | ०.१ मिमी बालों के साथ ३ जोड़ी नरम ब्रश |
| जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
| हवा का दबाव | 0.8MPa |
| कुल शक्ति | 3P 380V 50HZ 54.5KW |
| फ्लैट ग्लास मोटाई | 3-30 मिमी |
लिजिआंग ग्लास के अन्य उत्पाद
टच स्क्रीन के साथ आर्गन गैस भरने की मशीन
यह आर्गन गैस भरने की मशीन मैनुअल फिलिंग मशीन है, लेकिन इसमें आर्गन गैस का मूल्य कितना है यह प्रदर्शित करने के लिए टच स्क्रीन है।और यह फिलिंग मशीन यह निर्धारित कर सकती है कि आप इंसुलेटिंग ग्लास में कितना गैस मूल्य भरना चाहते हैं।
आर्गन गैस भरने की मशीन के प्रकार
सामान्य मैनुअल आर्गन गैस भरने की मशीन और नई तेज आर्गन गैस भरने की मशीन
आर्गन गैस भरने के लिए इन्सुलेट ग्लास मैनुअल आर्गन गैस भरने की मशीन
LJCJ02 स्मार्ट इंसुलेटिंग ग्लास गैस फिलिंग मशीन का प्रकार इंसुलेटिंग ग्लास भरने के लिए एक विशेष उपकरण है।माइक्रो कंप्यूटर द्वारा डिवाइस और सेंसर से आयातित एक बंद लूप नियंत्रण प्रणाली, उच्च स्तर के बुद्धिमान उपकरण, सटीक नियंत्रण, वायवीय एकाग्रता समायोज्य, चार्जिंग दक्षता अधिक है, ऑपरेशन सरल है।खोखले कांच के उपकरण के प्रदर्शन में और सुधार करना आवश्यक है।
1. मुख्य विशेषता
• इसका उपयोग आर्गन को इंसुलेटिंग ग्लास में भरने के लिए किया जाता है
• उच्च प्रभावी ढंग से, IGU के चार टुकड़ों के लिए अनुमत
• जब गैस भर जाएगी, तो यह अलार्म बजाएगी और अपने आप बंद हो जाएगी
• गैस मूल्य का डेटा सेट और प्रदर्शित कर सकते हैं
2. विनिर्देश और तकनीकी तिथि:
| मद | मूल्य |
| बिजली की आपूर्ति | एसी २२० वी ५० हर्ट्ज |
| 0.5kw | |
| समोच्च आयाम | 600X400X1210mm |
| मशीन शुद्ध वजन | 40 किलो |
3. उत्पादन की मुख्य संरचना
गैस भरने की मशीन में पेड़ के पुर्जे होते हैं।गैस भर रहे हैं, नियंत्रण और पता लगा रहे हैं।भरने वाले गैस भाग में मुख्य रूप से आउटलेट सर्किट, रिटर्न सर्किट और नियंत्रण वाल्व शामिल हैं।नियंत्रक भाग में मुख्य रूप से टच स्क्रीन, प्रारंभ समूह चयन स्विच, नियंत्रण बटन, नियंत्रक और बजर अलार्म शामिल हैं।डिटेक्शन पार्ट में मुख्य रूप से सेंसर होता है।
4. उपयोग की शर्तें
1. आर्गन गैस स्रोत: दबाव 0.2Mpa।
हवा कंप्रेसर मशीन स्रोत: दबाव 0.4Mpa।
पर्यावरण का उपयोग: 0 ~ 40 ℃, कोई संक्षेपण नहीं, ऑपरेशन पैनल और नियंत्रण बॉक्स में पानी की घुसपैठ नहीं हो सकती है।
5. तकनीकी मानकों को समायोजित करने के लिए मुद्रास्फीति से पहले
5.1 पैनल पर नियंत्रण वाल्व के माध्यम से आर्गन गैस प्रवाह का समायोजन, आर्गन के प्रवाह को समायोजित करें, आर्गन छोटा है कांच का प्रवाह छोटा होना चाहिए, ताकि यह नियंत्रण प्रणाली की सटीकता में सुधार कर सके, लेकिन यह भी रोक सकता है टूटा हुआ शीशा;सबसे अच्छा की शुरुआत में नीचे प्रवाह होगा, जब ऑपरेटर गैस प्रवाह में क्रमिक वृद्धि के बाद काम कर सकता है, मुद्रास्फीति की दर बढ़ जाती है, कार्य कुशलता में सुधार होता है, लेकिन गैस प्रवाह का प्रारंभिक उपयोग न्यूनतम तक समायोजित किया जाना चाहिए, और फिर धीरे-धीरे बढ़ाना चाहिए , लेकिन मुद्रास्फीति समायोजन की गति बहुत तेज नहीं है, अन्यथा यह हवा और आर्गन के साथ पृथक्करण परत खोखले ग्लास गुहा को नुकसान पहुंचाएगी, जिससे गैस एकाग्रता और गैस एकाग्रता का पता लगाने की सटीकता कम हो जाएगी।
५.२ मुद्रास्फीति दबाव सेटिंग: उच्च मुद्रास्फीति दबाव के कारण डबल ग्लास क्षति से बचने के लिए।हमें काम करने का दबाव 0.2mpa बनाने की जरूरत है, नियंत्रण कक्ष में आर्गन गैस कम करने वाले वाल्व को 0.1-0.2mpa में समायोजित करें, मशीन बॉक्स के अंदर, हवा संपीड़ित मशीनों के वायु संसाधन को 0.4mpa में बनाएं।
इंसुलेटिंग ग्लास के आकार और दबाव की ऊपरी और निचली सीमा निर्धारित करने के लिए मुद्रास्फीति दर के अनुसार, जब डबल ग्लास 1.5 एमएक्स 1.5 मीटर से बड़ा होता है, तो एयर कंप्रेसर के वायु संसाधन ने बड़े मूल्य को ठीक से समायोजित किया।
6. स्थापना और समायोजन
६.१ उपकरण सुचारू रूप से रखे गए हैं, गिरने और क्षति नियंत्रक और नियंत्रण प्रणाली को रोकने के लिए ध्यान दें।
6.2 पावर सॉकेट, कुल एयर इंटरफेस, आउटलेट पाइप और रिटर्न पाइप को कनेक्ट करें।
5.स्थापना और समायोजन
5.1 उपकरण सुचारू रूप से रखे गए हैं, गिरने और क्षति नियंत्रक और नियंत्रण प्रणाली को रोकने के लिए ध्यान दें।
5.2 पावर सॉकेट, कुल एयर इंटरफेस, आउटलेट पाइप और रिटर्न पाइप को कनेक्ट करें।
7.मुद्रास्फीति से पहले तकनीकी मानकों को समायोजित करने के लिए
7.1 पैनल पर नियंत्रण वाल्व के माध्यम से आर्गन गैस प्रवाह का समायोजन, आर्गन के प्रवाह को समायोजित करें, आर्गन छोटा है कांच का प्रवाह छोटा होना चाहिए, ताकि यह नियंत्रण प्रणाली की सटीकता में सुधार कर सके, लेकिन यह भी रोक सकता है टूटा हुआ शीशा;सबसे अच्छा की शुरुआत में नीचे प्रवाह होगा, जब ऑपरेटर गैस प्रवाह में क्रमिक वृद्धि के बाद काम कर सकता है, मुद्रास्फीति की दर बढ़ जाती है, कार्य कुशलता में सुधार होता है, लेकिन गैस प्रवाह का प्रारंभिक उपयोग न्यूनतम तक समायोजित किया जाना चाहिए, और फिर धीरे-धीरे बढ़ाना चाहिए , लेकिन मुद्रास्फीति समायोजन की गति बहुत तेज नहीं है, अन्यथा यह हवा और आर्गन के साथ पृथक्करण परत खोखले ग्लास गुहा को नुकसान पहुंचाएगी, जिससे गैस एकाग्रता और गैस एकाग्रता का पता लगाने की सटीकता कम हो जाएगी।
7.2 मुद्रास्फीति दबाव सेटिंग: उच्च मुद्रास्फीति दबाव के कारण डबल ग्लास क्षति से बचने के लिए।हमें काम करने का दबाव 0.2mpa बनाने की जरूरत है, नियंत्रण कक्ष में आर्गन गैस कम करने वाले वाल्व को 0.1-0.2mpa में समायोजित करें, मशीन बॉक्स के अंदर, हवा संपीड़ित मशीनों के वायु संसाधन को 0.4mpa में बनाएं।
इंसुलेटिंग ग्लास के आकार और दबाव की ऊपरी और निचली सीमा निर्धारित करने के लिए मुद्रास्फीति दर के अनुसार, जब डबल ग्लास 1.5 एमएक्स 1.5 मीटर से बड़ा होता है, तो एयर कंप्रेसर के वायु संसाधन ने बड़े मूल्य को ठीक से समायोजित किया।
