उत्पाद विवरण:
|
| उत्पादन का नाम: | इंसुलेटिंग ग्लास सीलेंट सीलिंग रोबोट मशीन | अधिकतम कांच का आकार: | 2500 मिमी * 4000 mm |
|---|---|---|---|
| मिन ग्लास का आकार: | 400mm * 300 मिमी | कांच की मोटाई: | 12-56mm |
| वॉशिंग मशीन: | स्टेनलेस स्टील | दबाने की मशीन: | एडजस्टेबल पॉइंट्स |
| गारंटी: | 1 साल | ब्रांड: | लिजिआंग ग्लास |
| प्रमुखता देना: | स्वचालित सीलेंट्स सीलिंग रोबोट,वर्टिकल सीलेंट्स सीलिंग रोबोट,इंसुलेटिंग ग्लास सीलेंट सीलिंग रोबोट |
||

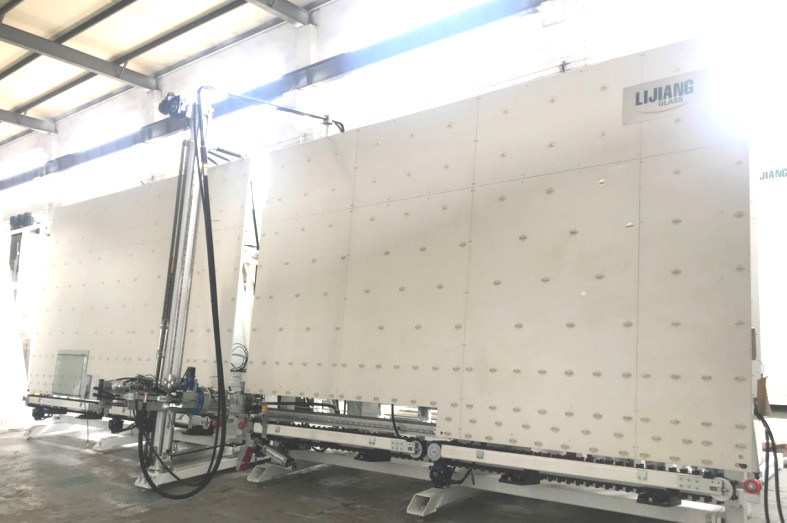

स्वचालित वर्टिकल इंसुलेटिंग ग्लास सीलेंट सीलिंग रोबोट मशीन
की मुख्य विशेषताएं Main इंसुलेटिंग ग्लास सीलिंग रोबोट मशीन:
• जापान यास्कावा सर्वो प्रणाली नियंत्रण, पूर्ण स्वचालित और उच्च दक्षता वाली सीलिंग मशीन
• 4 खंड, कांच भंडारण कर सकते हैं
• टाइमिंग बेल्ट, सुचारू स्थानांतरण और सटीक स्थिति अपनाएं
• खुरचनी और रोलर से कांच के कोनों को स्वचालित रूप से ठीक करें
• कांच के आकार, गोंद की गहराई (30 मिमी) को स्वचालित रूप से मापें
• प्रत्येक ऑटो-फ़ंक्शन मैन्युअल ऑपरेशन के साथ है
• डबल ग्लास कोट कर सकते हैं
• वैकल्पिक किनारों के साथ आकार का गिलास, स्टेप ग्लास, ट्रिपल ग्लास (वैकल्पिक)
• बूस्टर पंप का एक सेट सीलेंट के दो समूहों को नियंत्रित करता है (वैकल्पिक)
• सिलिकॉन, पॉलीसल्फ़ाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग कर सकते हैं
• गोंद सिर मशीन के सामने है, जो स्टेप ग्लास कोटिंग के लिए आसान है
• इंसुलेटिंग ग्लास प्रोसेसिंग लाइन के साथ जोड़ा जा सकता है
• कोड स्कैनिंग फ़ंक्शन के साथ (वैकल्पिक)
इन्सुलेट ग्लास सीलिंग रोबोट की विशिष्टता
| नमूना | एलजेटीजे2540डी |
| वोल्टेज पावर | 380V 13KW |
| हवा का दबाव | 0.5 ~ 0.7 एमपीए |
| दबाव निकालना | 32एमपीएM |
| मैक्स।ग्लास आकार | 2500*4000mm |
| न्यूनतम कांच का आकार | 400*300mm |
| कांच की मोटाई | 12 ~ 56 मिमी |
| काम करने की गति | 5 ~ 40 मीटर / मिनट |
| समग्र आयाम | 11000*1500*4500mm |
२.२ मशीन शोर No
| ए-भारित ध्वनि दबाव स्तर | |
| स्टैंड-बाय स्टेट | कार्यशील अवस्था |
| ५० डीबी | 85 डीबी |
ग्लास सीलिंग मशीन इन्सुलेट करने का कार्य और सुविधा
1. मशीन ग्लास गहरी प्रसंस्करण उद्यम, उच्च स्वचालन, श्रम तीव्रता को कम करने, जनशक्ति बचाने, उत्पादन क्षमता में सुधार के लिए उपयुक्त है
2. पूरी मशीन मेमोरी फंक्शन के साथ मैन-मशीन टच स्क्रीन इंटरफेस को अपनाती है।
3. कोटिंग सीलेंट के बाद, कांच के किनारे और कोने हवा के बुलबुले, चिकनी सतह के बिना भरे हुए हैं, कोने को पार करने की कोई आवश्यकता नहीं है
4. स्वतंत्र सीलेंट आपूर्ति प्रणाली (मिक्सिंग डिवाइस सहित) के दो सेटों का उपयोग करके, दो प्रकार के सीलेंट तेजी से स्विच करते हैं, एक-बटन ऑपरेशन में आसानी से (मॉडल II)
5. मशीन की चौड़ाई 1.5 मीटर है, छोटी मंजिल क्षेत्र, अंतरिक्ष बचाओ
6. तीसरा खंड प्रभावी ढंग से दक्षता में सुधार के लिए ग्लास को पूर्ववत कर सकता है
7. सबसे छोटा इन्सुलेट ग्लास आकार संसाधित किया जा सकता है 400 * 300 मिमी
8. मिक्सर में एंटी ब्लॉकिंग डिवाइस से लैस
9. सर्वो नियंत्रण प्रणाली विश्व प्रसिद्ध ब्रांड (जापान यास्कावा) को गोद लेती है, प्रदर्शन स्थिर है
10. सटीक स्थिति के साथ ग्लास को सुचारू रूप से स्थानांतरित करने के लिए शाफ्ट ट्रांसमिशन।
11. बेल्ट पर चिपके सीलेंट से बचने के लिए विशेष वी टाइप ट्रांसमिशन बेल्ट, कांच के किनारे को साफ करना सुनिश्चित करें, वी टाइप ब्लॉक परिवर्तनशील है।
12. स्पेयर पार्ट्स उच्च मानकीकरण और उच्च परिशुद्धता के साथ उत्पादित होते हैं, सुनिश्चित करें कि मशीन का उपयोग दीर्घकालिक स्थिरता के साथ किया जा सकता है
13. ट्रिपल ग्लेज़िंग के लिए उपयुक्त।
14. बैकबोर्ड पर कन्वेइंग व्हील एम्बेडेड व्हील को गोद लेता है, यह सुनिश्चित करने के लिए कि ग्लास को आसानी से ले जाया जा सके
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500*4000mm |
| न्यूनतम।कांच का आकार | 400*300mm |
| कांच की मोटाई | 12-50 मिमी |
| काम करने की गति | 5-40मी/मिनट |
| हवा का दबाव | 0.6MPa |
| दबाव निचोड़ें | 32MPaMP |
| वोल्टेज शक्ति | 380V 15kw |
| समग्र आयाम | 11000*2000*3500mm |
विद्युत पैरामीटर
| नाम | मूल | ब्रांड |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो चालक | जापान | यास्कावा |
| सी पी यू | जापान | यास्कावा |
| कम वोल्टेज घटक | जर्मनी | सीमेंस |
| गाइडवे | ताइवान | HIWIN |
| बिजली की आपूर्ति को बदलना | ताइवान | मेगावाट |
| सेंसर स्विच | कोरिया | ऑटोनिक्स |
| वायवीय घटक | जापान | एसएमसी |
| टच स्क्रीन | चीन | गोशानी |
| सर्वो मोटर | जापान | यास्कावा |
| सर्वो चालक | जापान | यास्कावा |
लिजिआंग ग्लास के संबंधित उत्पाद
आर्गन गैस वैकल्पिक समारोह भरने के साथ लंबवत डबल ग्लेज़िंग ग्लास उत्पादन लाइन:
LJBZ2535G का विवरण परिचय
आर्गन गैस फिलिंग इंसुलेटिंग ग्लास प्रोसेसिंग लाइन में पूरी तरह से 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन खंड;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाले खंड;
07 निर्वहन खंड।
• 01 स्थानांतरण अनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
• 02 धुलाई मशीन
मुख्य विशेषता:
• 0.1 मिमी मुलायम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, लो-ई ग्लास धो सकते हैं
• पूर्व धुलाई (वैकल्पिक)
• नया एयर नाइफ एल्युमिनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• हवा के चाकू मोटाई के अनुसार हवा के चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकते हैं
• वाशिंग स्पीड डिस्प्ले वाला ऑपरेशन बॉक्स, धुलाई की गति (8-10 मीटर) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
• 03 डिस्चार्ज सेक्शन
• भंडारण कांच
• 04 निरीक्षण और स्थापना अनुभाग
new की नई संरचना यह अनुभाग को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण और पोंछना आसान है
• 05 स्थानांतरण खंड
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
• 06 प्रेसिंग और फिलिंग सेक्शन
ग्लास प्रेसिंग बोर्ड का विशेष लाभ:
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि के साथ कांच के विभिन्न आकारों को भरने के लिए ज़ोन सेट करें, आर्गन हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए फास्ट रिएक्टिंग सेंसर
• गैस की सघनता 90% से अधिक तक पहुंच सकती है
• स्पेसर फ्रेम पर छेद करने की कोई जरूरत नहीं
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण कांच
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
| मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
| गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 3200 मिमी |
| न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10मी/मिनट |
| ग्लास कन्वेयर गति | ४५मी/मिनट |
| धुलाई ब्रश | ०.१ मिमी बालों के साथ ३ जोड़ी नरम ब्रश |
| जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
| हवा का दबाव | 0.8MPa |
| कुल शक्ति | 3P 380V 50HZ 40KW |
| आयाम | 23500*3500*3700mm |
| वजन | 6500किग्रा |
विद्युत पैरामीटर
| नाम | मूल | ब्रांड |
| सर्वो मोटर | जर्मनी | सीमेंस |
| पीएलसी | जर्मनी | सीमेंस |
| कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
| आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
| स्थानांतरण मोटर | ताइवान | लिन्हाई |
| ब्रश मोटर | ताइवान | लिन्हाई |
| पानी का पम्प | चीन | लिंगज़ियाओ |
| मार्गदर्शक | ताइवान | HIWIN |
| वायवीय घटक | ताइवान | एयरटैक |
| इलेक्ट्रिक गेज | चीन | मिरान |
| फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
| सूक्ष्म स्विच | ताइवान | देते हैं |
| बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
| टच स्क्रीन | ताइवान | समीक्षा |
| इंटरमीडिएट रिले | जापान | OMRON |
| ऑनलाइन गैस भरने के साथ आईजी लाइन | ||
सुपर फास्ट आईजी लाइन की मुख्य विशेषताएं
• IGU के दो टुकड़ों को एक बार में दबाया और भरा जा सकता है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• आईजीयू के दो टुकड़ों को एक बार में दबाकर दबाने वाले हिस्से को आकार से बाहर होने से बेहतर तरीके से रोका जा सकता है।प्रत्येक 1m*1m डबल ग्लास के लिए 27s तक पहुंच सकता है, कार्य कुशलता में अत्यधिक सुधार करता है
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त किए हैं
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक कार्यकर्ता द्वारा दो IGU के लिए दो स्पेसर फ़्रेम स्थापित करना Install
• ईआरपी सिस्टम के साथ स्वचालित रूप से कांच के आकार को मापने और लेबलिंग (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है) (वैकल्पिक)
• स्थानांतरण भाग से दबाने वाले भाग तक, प्रत्येक भाग को विभाजित किया जाता है
• एक कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।अल्ट्रा-फास्ट स्पीड
