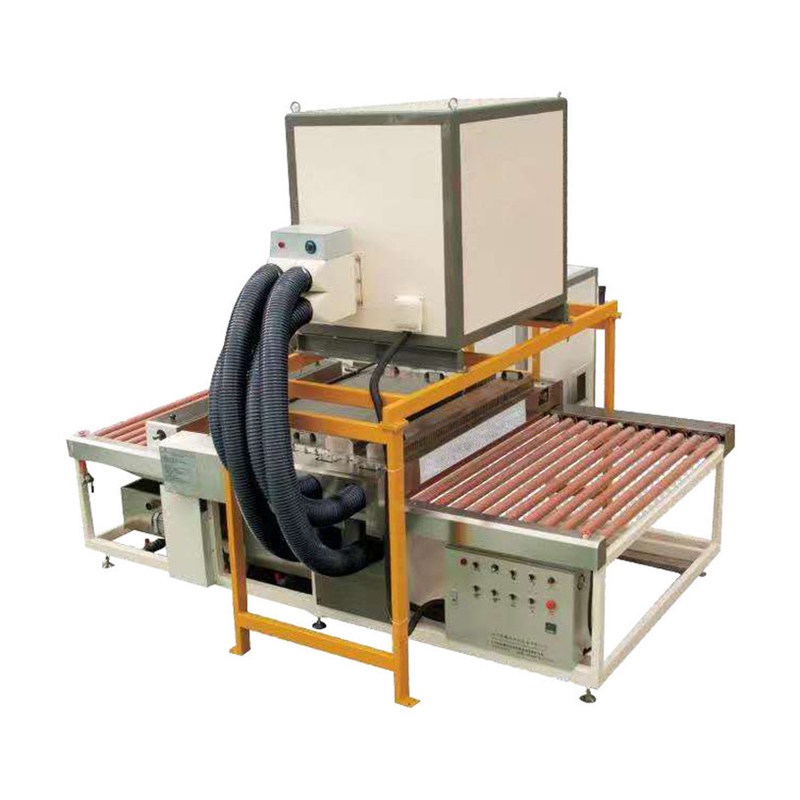

क्षैतिज ग्लास वॉशिंग मशीन फ्लैट ग्लास वॉशर ग्लास वॉशिंग और सुखाने की मशीन

का नाम आवेदनस्वचालित क्षैतिज ग्लास वॉशिंग मशीन

कांच उत्पादों की धुलाई और सुखाने के लिए स्वचालित क्षैतिज ग्लास वॉशिंग मशीन, ऊपरी और निचले ब्रश के माध्यम से एक ही समय में दो तरफ से उत्पादों की स्वचालित धुलाई करती है।उपकरण को निम्नलिखित कार्य करने चाहिए:

- ग्लास लोडिंग (प्रसंस्करण लाइन से स्वचालित);

- कांच की धुलाई (स्वचालित);

- ग्लास सुखाने (स्वचालित);

- उतराई (मैनुअल)।

• संरचना विशेषताएं
  • मशीन संरचना एल्यूमीनियम मिश्र धातु इकट्ठी संरचना है, स्थायी सेवा जीवन के साथ कभी स्क्रैप नहीं होती है, और यह उच्च दक्षता वाली मशीन है जो 70% ऊर्जा बचा सकती है।मशीन तड़के से पहले, किनारा करने के बाद और स्क्रीन प्रिंटिंग से पहले कांच धोने के लिए है।
  • अन्य संरचना भागों शीर्ष ग्रेड पाउडर लेपित होते हैं जो पेंट से बेहतर होते हैं और मशीन की सतह संक्षारण प्रतिरोध बनाते हैं
  • मशीन के सभी ट्रांसमिटिंग रबर रोलर्स SS304 शाफ्ट के साथ वल्केनाइज्ड रबर हैं (उन्हें अम्लीय तरल पदार्थों के साथ संपर्क करने से मना किया जाता है।), जो उच्च गुणवत्ता वाले धोने की आवश्यकताओं को प्राप्त करने के लिए जंग के कारण कांच के लिए माध्यमिक प्रदूषण को कम कर सकता है।
  • धुलाई अनुभाग और पानी के संपर्क में आने वाले अन्य भाग द्वितीयक प्रदूषण और जंग की समस्या को कम करने के लिए स्टेनलेस स्टील सामग्री से बने होते हैं।
  • धुलाई अनुभाग और सुखाने वाले खंड को अधिकतम 350 मिमी तक उठाया जा सकता है, जो धोने और बनाए रखने के लिए सुविधाजनक है।दो बार सुरक्षा: डिजिटल नियंत्रण स्ट्रोक संरक्षण, सुरक्षा सीमा स्विच सुरक्षा।

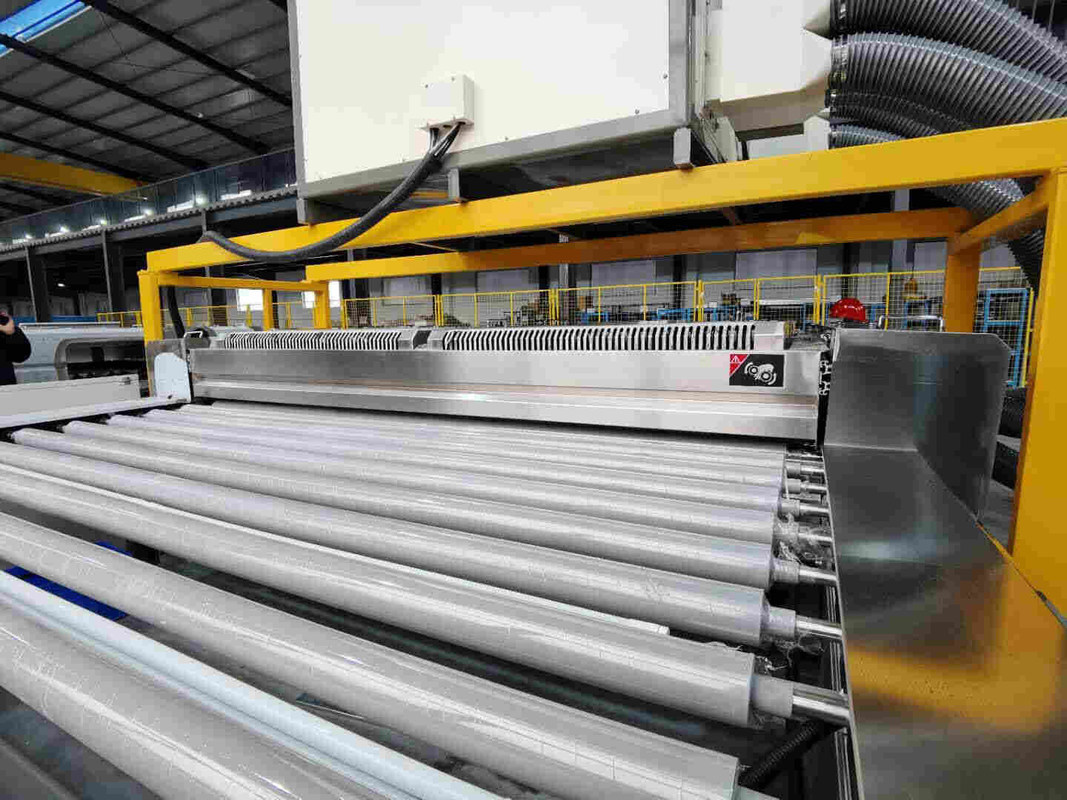

  • मशीन में SS304 शाफ्ट के साथ तीन जोड़ी ब्रश (φ160mm) हैं।धुलाई लो-ई ग्लास फंक्शन: लो-ई ग्लास, साधारण कोटेड और सोलर कोटेड ग्लास को सतह पर बिना किसी खरोंच के धो सकते हैं।
  • मशीन में स्टेनलेस स्टील और एल्यूमीनियम से बने दो जोड़ी एयर नाइफ हैं, जिसमें बड़ी हवा और अच्छा सुखाने का प्रभाव होता है।मशीन में एयर हीटिंग सिस्टम है।

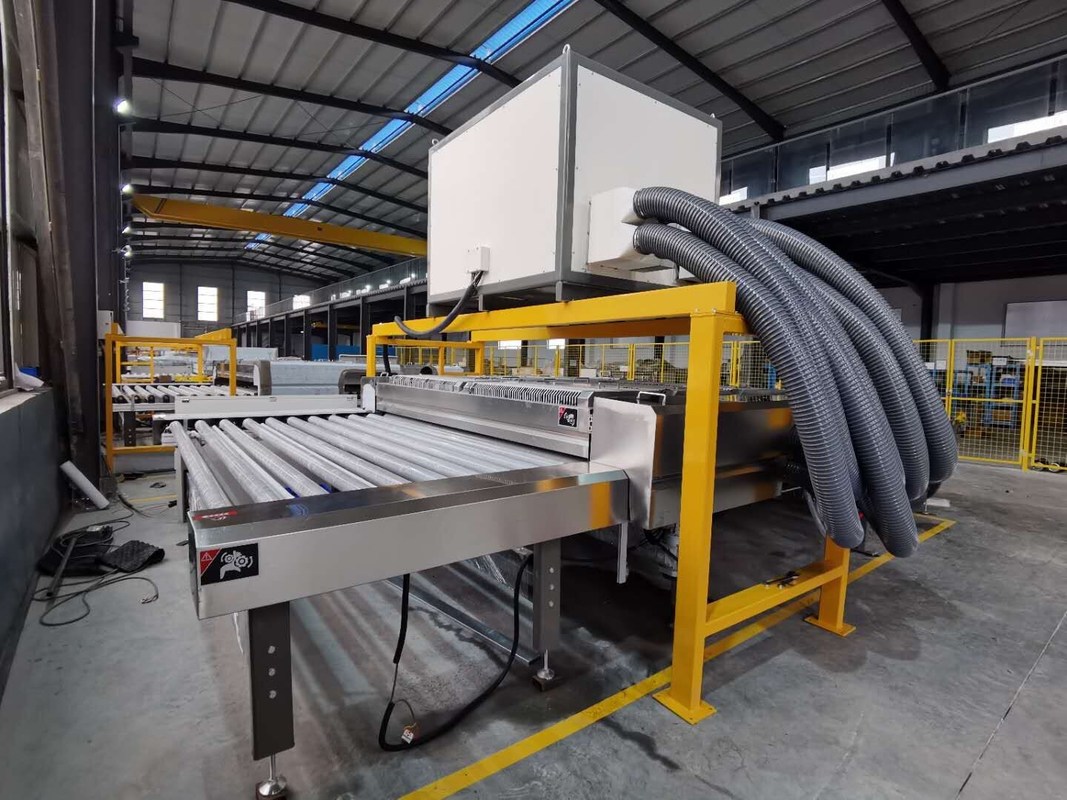

  • ब्लोअर में एयर इनलेट में एयर फिल्टर, बड़ा एयरफ्लो और उत्कृष्ट सुखाने का प्रभाव होता है।जगह बचाने के लिए पूरे ब्लोअर को मशीन के शीर्ष पर स्थापित किया गया है और इसे धोने और सुखाने वाले अनुभाग के साथ ऊपर उठाया जा सकता है, और सुविधाजनक निरीक्षण और सफाई के लिए एयर फिल्टर किनारे पर है।एयर फिल्टर को हर 7 दिनों में साफ करने की जरूरत है।
  • मुख्य ड्राइव गियर ड्राइव, आवृत्ति गति नियंत्रण और डिजिटल डिस्प्ले है।वाशिंग सेक्शन के ब्रश रोलर ड्राइव को ऊपरी और निचले मोटर्स द्वारा अलग-अलग बेल्ट के साथ चलाया जाता है।बिना टेंशन व्हील, लचीले ब्रश रोटेशन, उच्च परिशुद्धता, आदि के बिना ऑटोमोटिव पुली के फायदों के साथ, ब्रश में चिकनी गति और लंबी सेवा जीवन होता है और विशेष ग्लास धो सकता है जिसे उच्च गुणवत्ता निकासी की आवश्यकता होती है।

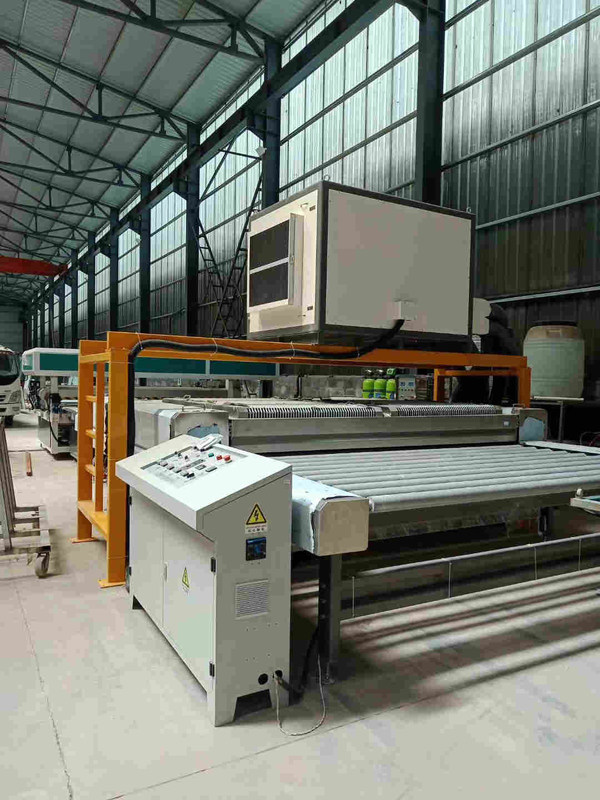

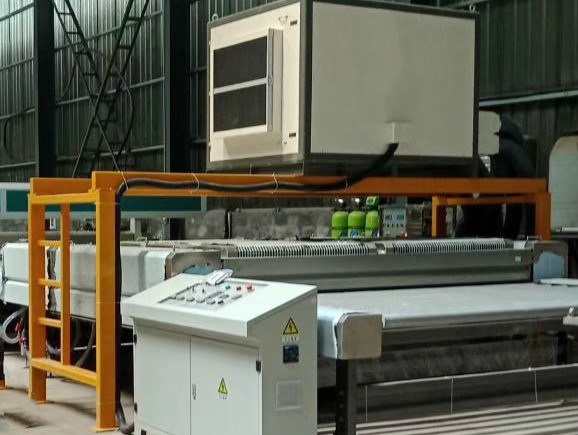

  • मशीन यांत्रिक बटन द्वारा और डिजिटल डिस्प्ले के साथ नियंत्रित होती है, जो श्रमिकों के संचालन के लिए सुविधाजनक है।यदि अन्य मशीनों से जुड़ते हैं तो श्रम बचाने के लिए यह सबसे अच्छा विकल्प है।कनेक्टेड आवृत्ति रूपांतरण, अन्य मशीन वॉशिंग मशीन की गति को नियंत्रित कर सकती है।
  • मशीन की पानी की टंकियां चल और मशीन के बगल में होती हैं जो सफाई, पानी बदलने, जाँच आदि के लिए आसान होती हैं और धुलाई के प्रभाव को बेहतर बनाती हैं।
• तकनीकी पैमाने

• • मैक्स।कांच की चौड़ाई: 2600 मिमी
  • न्यूनतम।कांच का आकार: 400 मिमी * 400 मिमी सीधे रखें

300*300mm विकर्ण में डाल दिया

(एक पंक्ति में बाएँ और दाएँ पक्षों से गिलास रखने की सीमा)

• कांच की मोटाई:3mm-25mm (डिजिटल डिस्प्ले)
• गति सीमा: वीएमएक्स = 1-12 मीटर / मिनट (3-25 मिमी के भीतर कांच की मोटाई)
• रबर रोलर और ब्रश रोलर गति: आवृत्ति समायोजन।
• काम करने की ऊँचाई: ( 900 ± 25 ) मिमी
• कुल शक्ति: 35 किलोवाट
• जल स्रोत: परिसंचारी जल, शहरी जल और विआयनीकृत जल (खरीदारों को स्वयं विआयनीकृत जल उपकरण तैयार करने की आवश्यकता होती है।)
• बिजली की आपूर्ति: 440V, 60HZ
• मशीन आयाम (एल * डब्ल्यू * एच): 5500 * 4500 * 2840 मिमी
• मशीन वजन: 3840KG

• मुख्य भाग विन्यास

• मुख्य ड्राइव मोटर: झेजियांग
• ब्रश मोटर: झेजियांग
• उच्च दबाव ब्लोअर: गुआंग्डोंग
• पानी पंप: हुनान
• ब्रश: अनहुइ
• इन्वर्टर: रेक्सोर्थ / फ़्रीकॉन
• सभी स्टेनलेस स्टील पैनल, हवा चाकू: गुआंग्डोंग
• स्टेनलेस स्टील के पानी की टंकी और कवर: गुआंग्डोंग
• ट्रांसमिशन रोलर्स: गुआंग्डोंग
• नियंत्रण कैबिनेट में मुख्य घटक: श्नाइडर

चतुर्थ। परीक्षण और स्वीकृति मानक

परीक्षण और स्वीकृति मानक: जीबी / टी 1.1-2009 मानक का जिक्र करते हुए, काले रंग की पृष्ठभूमि के साथ कांच की जांच करें और कांच की लंबवत दिशा से दीपक, कोई पानी का निशान नहीं होना चाहिए, कोई रोलर चिह्न नहीं, कांच पर कोई खरोंच नहीं होना चाहिए, और कांच सूखा होना चाहिए, एक दूसरे को नहीं मारा और कोई संचरण विचलन नहीं।

वी मशीन लेआउट

हिस्सों की सूची
