उत्पाद विवरण:
|
| मशीन का नाम: | स्वचालित इन्सुलेट ग्लास सीलिंग रोबोट मशीन | का उपयोग करते हुए: | कोटिंग घुटा हुआ गिलास |
|---|---|---|---|
| अधिकतम कांच का आकार: | 2500*4000 | कांच की मोटाई: | 56 मिमी -60 मिमी |
| आईजी प्रकार: | डबल / ट्रिपल / 4-साइड स्टेप ग्लेज़िंग ग्लास | नियंत्रण: | पीएलसी और सर्वो मोटर |
| गोंद का उपयोग करना: | सिलिकॉन / पॉलीसल्फाइड / पॉलीयूरेथेन | गारंटी: | 1 साल |
| हाई लाइट: | इन्सुलेट ग्लास गोंद सीलिंग मशीन,लंबवत ग्लास गोंद सीलिंग मशीन,लंबवत ग्लास सिलिकॉन एक्सट्रूडर मशीन |
||

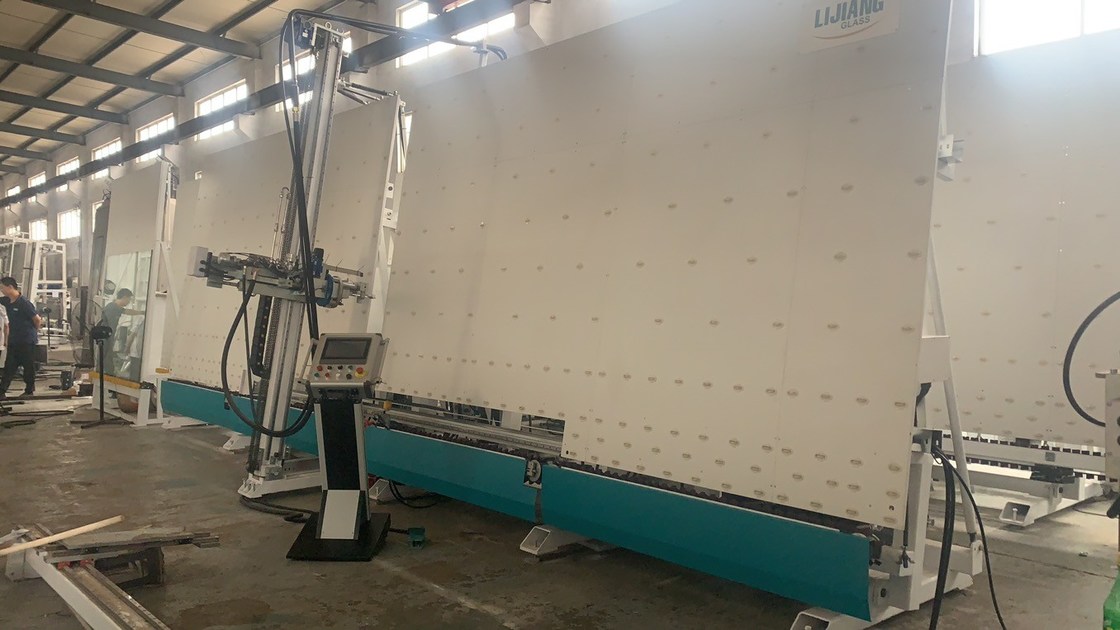

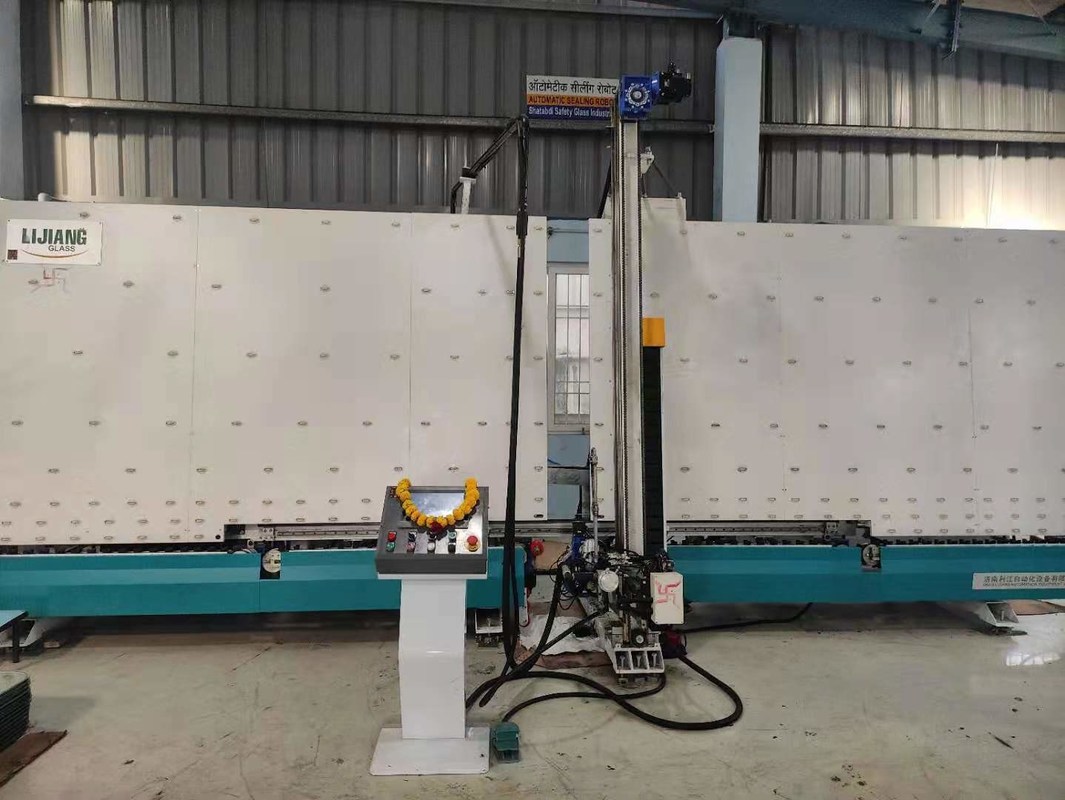

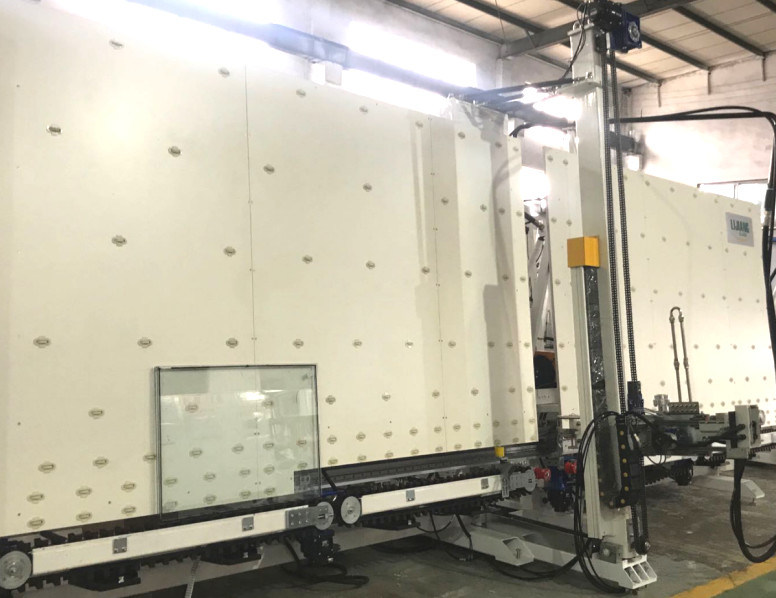

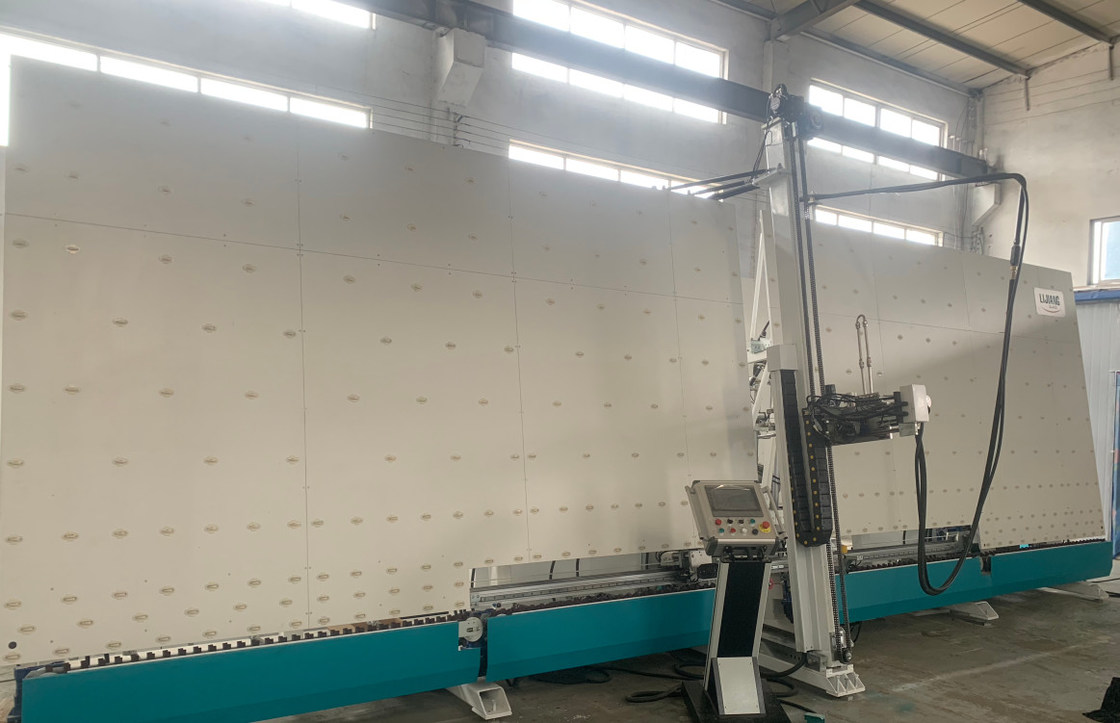

LJJ2535 इंसुलेटिंग ग्लास सीलिंग रोबोट
आवेदन
LJTJ2535 नवीनतम स्वचालित वर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट है।इसका उपयोग एक निश्चित प्रतिशत के अनुसार ए घटक और बी घटक को मिलाकर डबल ग्लेज़ेड ग्लास को कोट करने के लिए किया जाता है।स्थिर प्रदर्शन और आसान संचालन के साथ डबल / ट्रिपल / आकार और स्टेप्ड ग्लास (वैकल्पिक) पर लागू।
यांत्रिक सिर को सामने रखा गया है
स्टेप्ड ग्लास करते समय IG लाइन के साथ वास्तविक संबंध प्राप्त करें।
भंडारण समारोह
यह तीन बेल्ट (1.8 मीटर से कम) पर इंसुलेटिंग ग्लास के तीन टुकड़े स्टोर कर सकता है, इसके लिए 2 और सेट सर्वो मोटर्स, कंट्रोल सिस्टम की आवश्यकता होती है।
आठ सर्वो
रोबोट आठ YASKAWA सर्वो का उपयोग करता है, उनमें से चार ट्रांसमिशन भागों को नियंत्रित करते हैं, अन्य चार सर्वो में, वे चूसने वाले, उठाने, ड्राइविंग और आगे और पीछे की गति और घूर्णन को नियंत्रित करते हैं।
एकल गोंद प्रणाली
सिंगल ए कंपोनेंट और सिंगल बी कंपोनेंट से लैस।
डीडबल गोंद प्रणाली(विकल्प )
ए घटकों के दो सेट और बी घटकों के दो सेटों से लैस, जिसका उपयोग दो प्रकार के सीलेंट के लिए किया जा सकता है, जैसे कि सिलिकॉन रबर, पॉलीसल्फाइड रबर और सिलिकॉन संरचनात्मक चिपकने वाला।
डबल / ट्रिपलके आकार का/ कदम रखा गिलाससमारोह(वैकल्पिक)
अद्यतन प्रौद्योगिकी के विकास के साथ, सीलिंग रोबोट कांच के बाजार के अनुसार आठ आकार के चश्मे को कोट कर सकता है। (लेकिन यह वैकल्पिक कार्य है, आदेश से पहले इस फ़ंक्शन को निर्माता की पुष्टि करनी चाहिए)
विद्युत आनुपातिक वाल्व: रबर नोजल फिट ग्लास गैप अधिक सही और स्थिर है।
पम्प एऔरपंप बी
ताइवान-एयरटैक का उपयोग करें
कांच के किनारे और कोनेहवा के बुलबुले, चिकनी सतह के बिना भरा हुआ है, कोने को पार करने की कोई आवश्यकता नहीं है
तुल्यकालिक बेल्ट संचरण
सटीक स्थिति के साथ कांच को सुचारू रूप से स्थानांतरित करने के लिए
इलेक्ट्रिक और संपीड़ित वायु स्विच वाल्व: विद्युत स्वचालित स्विच, स्थिर प्रदर्शन और समान कोटिंग सुनिश्चित करें।
एनतकनीकी डाटा
| मैक्स।ग्लास आकार | एलजेटीजे2025 | 2000*2500mm |
| एलजेटीजे2535 | 2500*4500mm | |
| न्यूनतम कांच का आकार | एलजेटीजे2025 | 170*400mm |
| एलजेटीजे2535 | 300*400mm | |
| कांच की मोटाई | 12-56 मिमी | |
| काम करने की गति | 5-40मी/मिनट | |
| हवा का दबाव | 0.6-0.8MPa | |
| दबाव निचोड़ें | <350kg/m³ | |
| समतल कोण | 6°- 9° | |
| अधिकतम गिलास वजन | 400 किलो | |
| वोल्टेज शक्ति | 380V 12kw | |
| समग्र आयाम | 8700mm*2000mm*3500mm | |
| नाम | ब्रांड |
| सर्वो मोटर | जापान यास्कावा |
| आई/ओ मॉडल | जापान MSYSTEM |
| कम वोल्टेज घटक | जर्मनी सीमेंस |
| CPU | जापान यास्कावा |
| बिजली की आपूर्ति को बदलना | ताइवान मेगावाट |
| वायवीय घटक | जापान एसएमसी |
| विद्युत आनुपातिक वाल्व | जापान एसएमसी |
| प्रेसिजन दबाव विनियमन वाल्व | जापान एसएमसी |
| टच स्क्रीन | ताइवान WENVIEW |
| गाइडवे | ताइवान HIWIN |
ऑपरेटिंग नोट्स:
ग्लास सीलिंग रोबोट इन्सुलेट करने की विशिष्टता
| नमूना | एलजेटीजे2540 |
| वोल्टेज पावर | 415V 13KW |
| हवा का दबाव | 0.5 ~ 0.7 एमपीए |
| दबाव निकालना | 32एमपीए |
| मैक्स।ग्लास आकार | 2500*4000 |
| न्यूनतम कांच का आकार | 400*300mm |
| कांच की मोटाई | 12 ~ 56 मिमी |
| काम करने की गति | 5~40मी/मिनट |
| समग्र आयाम | 11000*3600*3500mm |
मशीन शोर:
| ए-भारित ध्वनि दबाव स्तर | |
| स्टैंड-बाय स्टेट | कार्यशील अवस्था |
| 50 डीबी | 85 डीबी |
लिजिआंग ग्लास के संबंधित उत्पाद
LJST02A सिलिकॉन सीलेंट स्प्रेडिंग मशीन की मुख्य विशेषता:
• उपकरण दक्षता में सुधार के लिए आयातित मोटर प्रणाली

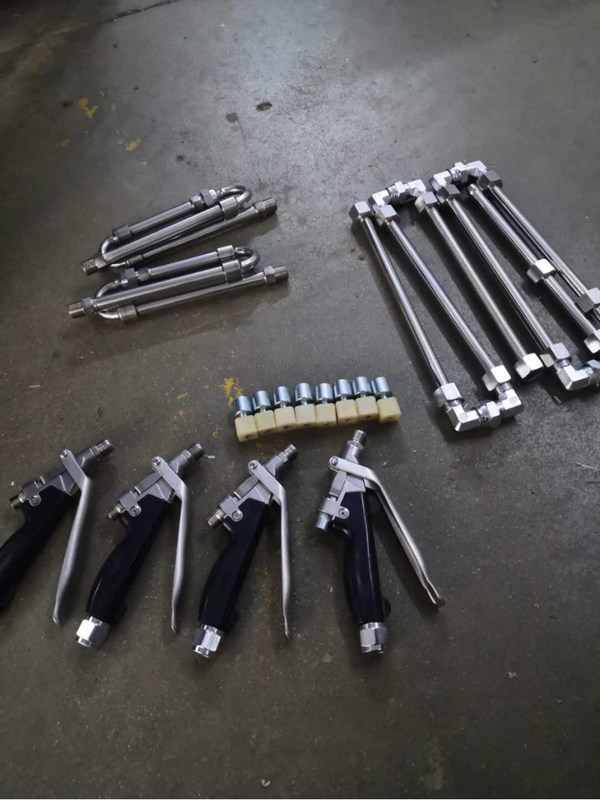

• सीलेंट गन, स्टेनलेस स्टील मिक्सर
• उच्च दबाव डिवाइस की रक्षा
• एंटी-बैक फ्लो कंट्रोल स्ट्रक्चर
• मिश्रित दर डिटेक्टर दो प्रकार के गोंद की दर को नियंत्रित कर सकता है
सिलिकॉन सीलेंट-फैलाने वाला एमएकाइनLJST02A सीलिंग को नियंत्रित करने के लिए मोटर का उपयोग करता है।
| काम कर रहे वायु दाब | 0.3-0.6MPa |
| सीलेंट प्रसार दबाव | 15-20MPa |
| सीलेंट मात्रा | 4 लीटर/मिनट |
| ए / बी सीलेंट का व्यास | 570mm/280mm |
| सीलेंट प्रसार वायु दाब अनुपात | 50:1 |
| मिश्रित दर | 6:1-14:1 |
| हवा की आपूर्ति | प्रवाह 0.8m3/मिनट |
| हवा का दबाव | 0.8MPa |
| समग्र आयाम | 1100*950*1630mm |
एस की मुख्य विशेषताईलेंट-फैलाने वाली मशीनएलजेएसटी03
• बिजली प्रदान करने के लिए सिलेंडर का प्रयोग करें
• चीन सीलेंट गन, स्टेनलेस स्टील मिक्सर
• उच्च दबाव डिवाइस की रक्षा
• एंटी-बैक फ्लो कंट्रोल स्ट्रक्चर
• मिश्रित दर डिटेक्टर दो प्रकार के गोंद की दर को नियंत्रित कर सकता है
LJTB01 स्वचालित ब्यूटाइल एक्सट्रूडर मशीन
1. टच-स्क्रीन ऑपरेशन, सरल और व्यावहारिक
2. स्पेसर की चौड़ाई को स्वचालित रूप से मापें, नोजल स्वचालित स्थिति
3. ऑटो-केंद्रित और ऑटो-क्लैम्पिंग
4. बड़ा पहिया चाप फ्रेम को कोट करने में मदद करता है
5. कोटिंग थूथन टेफ्लॉन ब्रांड, नॉन-स्टिक कोटिंग है
6. कोटिंग की गति 47 मीटर / मिनट तक है, सामग्री को 30％ तक सहेजना, (5 ग्राम / मी)
7. क्रॉसबीम ऊंचाई समायोजित करना आसान है, हम ब्यूटाइल की ऊंचाई को नियंत्रित कर सकते हैं
8. विशेष भाग एक ही समय में नोजल खोलने और बंद करने के दोनों किनारों को नियंत्रित करता है
9. अलार्म डिवाइस जब ब्यूटाइल से बाहर हो और ब्यूटाइल लोड करने में आसान हो
10. प्री-हेडिंग फ़ंक्शन, कार्य समय से पहले एक नियमित समय निर्धारित करें
11. गोंद सिलेंडर ब्यूटाइल को बदलने में आसान, ईमानदार संरचना को अपनाएं।
12. स्वचालित फ़िल्टर फ़ंक्शन स्वचालित रूप से मलबे को फ़िल्टर करें, समान रूप से फैलाते रहें।
13. हाइड्रोलिक और वायवीय सुपरचार्जिंग पंप, जर्मन मैक्सिमेटर ब्रांड
14. दबाव रिलीज वाल्व जर्मन HAWE ब्रांड, उच्च दबाव प्रतिरोध, ब्यूटाइल को अच्छी तरह से आनुपातिक रखें
15. वायवीय घटक ताइवान Airtac
16. जापान ओमरोम रिले
| दबाव निचोड़ें | 10-18MPa |
| तापमान | 110~140℃ |
| एल्यूमिनियम स्पेसर चौड़ाई | 6-27ए |
| स्पीड | 0-47मी/मिनट |
| ब्यूटाइल सिलेंडर का व्यास | 200 मिमी |
| हवा की आपूर्ति | 0.4m³/मिनट |
| हवा का दबाव | 0.6MPa |
| कुल शक्ति | 380V, 5KW, 50HZ |
| आयाम | 2600 × 680 × 1100 मिमी (एल × डब्ल्यू × एच) |
| वज़न | 650 किग्रा |
मैंप्रमुख तत्व
| नाम | ब्रांड |
| दबाव रिलीज वाल्व | जर्मन HAWE |
| कम वोल्टेज विद्युत उपकरण | जर्मन सीमेंस |
| हाइड्रोलिक और वायवीय सुपरचार्जिंग सिस्टम | जर्मन मैक्सिमेटर |
| त्वरित निकास वाल्व / वैक्यूम जनरेटर | जापान एसएमसी |
| वायवीय घटक (सिलेंडर / वाल्व) | ताइवान ARTAC |
| कम सामान के साथ यात्रा करें | जापान ओमरोन |
| रिले | जापान ओमरोन |
| प्रकाशित तंतु | जापान ओमरोन |
| पीएलसी | किन्को |
| आवृत्ति कनवर्टर | किन्को |
| काम कर रहे वायु दाब | 0.3-0.6MPa |
| सीलेंट प्रसार दबाव | 15-20MPa |
| सीलेंट मात्रा | 4 लीटर/मिनट |
| ए / बी सीलेंट का व्यास | 570mm/280mm |
| सीलेंट प्रसार वायु दाब अनुपात | 50:1 |
| मिश्रित दर | 6:1-14:1 |
| हवा की आपूर्ति | प्रवाह 0.8m3/मिनट |
| हवा का दबाव | 0.8MPa |
| समग्र आयाम | 1100*950*1630mmI |
एलजेजीजेड2020 स्वचालित desiccant भरने की मशीन
आवेदन
मशीन स्वचालित रूप से इंसुलेटिंग ग्लास स्पेसिंग फ्रेम में ड्रिलिंग छेद की क्रियाओं को प्राप्त कर सकती है, desiccant और सीलेंट को भर सकती है।नियंत्रण प्रणाली जर्मनी सीमेंस को अपनाती है, इसलिए भरने की गति त्वरित और स्थिर संचालन सीलेंट की वैध क्लोजर संपत्ति सुनिश्चित करती है।मशीन इंसुलेटिंग ग्लास की गुणवत्ता में सुधार करती है, यह इंसुलेटिंग ग्लास की प्रक्रिया में एक आवश्यक उपकरण है।
मुख्य विशेषता
n स्पेसर फ्रेम के आकार के अनुसार भरने की ऊंचाई को समायोजित किया जा सकता है
n भरने का समय समायोजित किया जा सकता है
n Desiccant ऑटो लोडिंग और फिर से भरना
n ऑटो ड्रिलिंग, फिलिंग और सीलिंग फंक्शन
n जर्मनी सीमेंस पीएलसी नियंत्रण प्रणाली
n टचिंग स्क्रीन इंटरफ़ेस, सरल और दृश्यमान
n गोंद जोड़ने का तरीका सुरक्षित और आसान है
n मशीन चाप फ्रेम को भर सकती है। (वैकल्पिक कार्य)
एन आणविक चलनी व्यास 1.0 मिमी-1.5 मिमी (वैकल्पिक फ़ंक्शन) भर सकता है
मुख्य तकनीकी पैरामीटर
| एल्यूमीनियम फ्रेम का अधिकतम आकार भरना | 2000 मिमी * 2000 मिमी |
| एल्यूमीनियम फ्रेम का न्यूनतम आकार भरना | 300 मिमी * 250 मिमी |
| लेख एल्यूमीनियम विनिर्देशों | 5.5-24 मिमी |
| वायु स्रोत | ≥0.65एमपीए |
| बिजली की आपूर्ति और बिजली की खपत | AC220V 50Hz 1KW |
| आणविक चलनी व्यास की आवश्यकता | 0.5-0.9 मिमी |
| आयाम | 1300 मिमी * 1100 मिमी * 3650 मिमी |
