उत्पाद विवरण:
|
उत्पादन का नाम: | ग्लास सकर और लिफ्टर | आवेदन पत्र: | ट्रांसफर ग्लास और लोडिंग या डाउनलोडिंग ग्लास के लिए उपयोग किया जाता है |
---|---|---|---|
वज़न: | 300 किग्रा / 500 किग्रा / 900 किग्रा | का उपयोग करते हुए: | कांच उठाना |
गारंटी: | 1 साल | मशीन की शक्ति: | 4KW |
हाई लाइट: | वैक्यूम ग्लास लिफ्टिंग सकर,ग्लास लिफ्टिंग सकर लोड हो रहे हैं,ग्लास लिफ्टिंग सकर डाउनलोड हो रहे हैं |

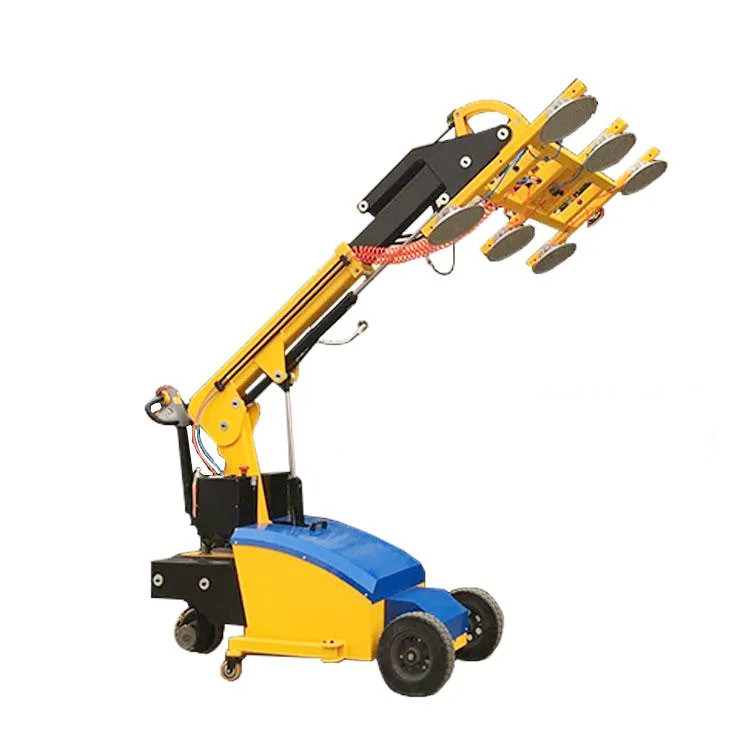

ग्लास सकर और लिफ्टर का इस्तेमाल ट्रांसफर ग्लास और लोडिंग या डाउनलोडिंग ग्लास के लिए किया जाता है
ग्लास चूसने वाला और भारोत्तोलक उत्पाद विवरण:
ग्लास सक्शन कप कार इलेक्ट्रिक और हाइड्रोलिक के लिए संचालित होती है।पूरे सिस्टम में इलेक्ट्रिक वैक्यूम डिवाइस, इलेक्ट्रिक परफॉर्मेंस डिवाइस, हाइड्रोलिक परफॉर्मेंस डिवाइस, इलेक्ट्रिक ड्राइव सिस्टम और सेफ्टी प्रोटेक्शन सिस्टम होते हैं, जो ग्लास को एक विशिष्ट स्थिति में क्लैम्पिंग, लिफ्टिंग और ले जाने के ऑपरेशन को महसूस कर सकते हैं।इसे विभिन्न प्रणालियों के अनुकूल बनाने के लिए विभिन्न मॉडलों में भी इकट्ठा किया जा सकता है।
जानकारी | विवरण |
उठाने के लिए उपयुक्त |
भौतिक गुण: गैस्टाइट / गैर झरझरा, चिकनी सतह उदाहरण: फ्लैट ग्लास, बिल्डिंग ग्लास, विभिन्न प्रकार के प्रोसेसिंग ग्लास और विशेष ग्लास |
वज़न | 500 किलो |
ग्लास सकर और लिफ्टर की फ्रेडी
नाम | प्रकार: FVL-CS500-10 500KG |
सुरक्षित भार क्षमता |
500 किग्रा,
|
शरीर का नाप | 2850 मिमी * 1200 मिमी * 1750 मिमी |
चूसने वाला विवरण | काला रबर, घर्षण प्रतिरोधी, |
शक्ति | 200Ah (24V)*4पीसी |
चार्ज शक्ति |
110 वी ~ 240 वी, 50/60 हर्ट्ज |
मशीन की शक्ति | 4KW |
वज़न | 500 किलो |
उपयुक्त सामग्री | काँच |
रास्ता इस्तेमाल करना | मैनुअल संचालित |
उत्पाद - भार |
1500 किलो |
शोर का स्तर
|
70 डीबी से कम |
हाइड्रोलिक झुकाव 180 ° ऊपर और नीचे की ओर किसी भी स्थिति में रुकने के साथ। | |
हाइड्रोलिक सिर किसी भी स्थिति में रुकने के साथ बाएँ और दाएँ 90 ° पर सो गया। | |
हाइड्रोलिक लिफ्ट ऊपर और नीचे 4000 मिमी तक। | |
कार्यों |
हाइड्रोलिक उठाने वाले हाथ को 1000 मिमी तक बढ़ाता है। |
इलेक्ट्रिक मोटर कार, स्टीयरिंग व्हील द्वारा नियंत्रण | |
हाइड्रोलिक चाल बाएँ और दाएँ 90 ° | |
रिचार्ज जब बिजली बिजली 30% से कम | |
अनुदेशक | संचित गैर-वापसी प्रणाली और वैक्यूम मुआवजा प्रणाली |
ग्लास उठाने की मशीन के मुख्य भाग
1. पूरी तरह से इलेक्ट्रिक सक्शन कप भाग:
● अंडरवॉल्टेज को विद्युत प्रणाली को नुकसान पहुंचाने से प्रभावी ढंग से रोकने के लिए ड्राइविंग कंप्यूटर में एक कम वोल्टेज ओवर-वर्तमान सुरक्षा उपकरण है।
● उच्च प्रदर्शन हाइड्रोलिक पम्पिंग स्टेशन
● इलेक्ट्रॉनिक सीमा स्विच से लैस, यह गैन्ट्री की अधिकतम उठाने की ऊंचाई को सटीक रूप से नियंत्रित कर सकता है, प्रभावी ढंग से उठाने वाली मोटर की रक्षा करता है और मोटर के उपयोग को बढ़ाता है।
जीवन।
● ड्राइव मोटर में मजबूत शक्ति, स्थिर प्रदर्शन और कम शोर के फायदे हैं।
● इलेक्ट्रिक सक्शन कप कार के लिए औद्योगिक बैटरी, स्वचालित पावर-ऑफ फ़ंक्शन के साथ बुद्धिमान मिलान चार्जर से सुसज्जित, संपूर्ण चार्जिंग
ऑन-साइट निगरानी की कोई आवश्यकता नहीं है।
2. सक्शन कप मैकेनिज्म: सक्शन कप फ्रेम को एक आयताकार आकार में डिज़ाइन किया गया है और स्क्वायर ट्यूब और आयताकार ट्यूब द्वारा वेल्डेड किया गया है, जो सुरक्षित और टिकाऊ है।सक्शन कप समान रूप से वितरित किए जाते हैं, ताकि ग्लास के सोखने के बाद भी बल समान और स्थिर हो, और ग्लास के विभिन्न विनिर्देशों के अनुकूल होने के लिए सक्शन कप की स्थिति को पूरे आयताकार फ्रेम में समायोजित किया जा सकता है।कार्य भार 500 किग्रा, चलने की गति जनशक्ति नियंत्रण।
3. सक्शन कप: यह फिक्स्ड-पॉइंट रबर सक्शन कप को अपनाता है, प्रत्येक सक्शन कप को स्वतंत्र रूप से खोला जा सकता है और कांच के विभिन्न विनिर्देशों के अनुकूल होने के लिए बंद किया जा सकता है;असामान्य बिजली की विफलता के लिए, फिक्स्ड-पॉइंट रबर सक्शन कप बॉडी में नकारात्मक दबाव को धीरे-धीरे कम कर सकता है, ताकि वर्कपीस को एक निश्चित अवधि के लिए रखा जा सके।छोड़ा हुआ।
4. फ्लिप मैकेनिज्म: हाइड्रोलिक पुश रॉड सक्शन कप होल्डर को 0-90 ° फ्लिप प्राप्त करने के लिए ड्राइव करता है।
5. घूर्णन तंत्र: 0-360 ° रोटेशन प्राप्त करने के लिए सक्शन कप धारक को चलाने के लिए रेड्यूसर + गियर का उपयोग करें।
6. वैक्यूम भाग: आयातित डीसी ऑयल-फ्री वैक्यूम पंप + चेक वाल्व + इनलेट सोलनॉइड वाल्व + फिल्टर + इनलेट डिजिटल प्रेशर सेंसर + सिंगल सक्शन कप कैविटी कंट्रोल बॉल वाल्व को तेजी से और स्थिर सोखना और कांच की रिहाई प्राप्त करने के लिए अपनाएं।
7. अलार्म सिस्टम: जब सिस्टम वैक्यूम प्रेशर ऊपरी सीमा (85%) से निचली सीमा (55%) तक गिर जाता है, तो लो प्रेशर अलार्म चालू हो जाता है, और सिस्टम वैक्यूम पंप को स्वचालित रूप से दबाव को फिर से भरने के लिए नियंत्रित करता है। वैक्यूम दबाव की सीमा तक पहुँच जाता है, प्रभावी ढंग से हैंडलिंग प्रक्रिया के दौरान कांच की सुरक्षा सुनिश्चित करता है।
ग्लास लिफ्टर की कार्य प्रक्रिया
(10) सक्शन कप को सक्शन कप डोर फ्रेम में वापस लाने के लिए पुश रॉड का संचालन करें, और फिर डोर फ्रेम से बाहर निकलें;फिर सक्शन कप को ग्लास में स्थानांतरित करने के लिए ले जाएं, और ग्लास परिवहन को फिर से पूरा करने के लिए 3-9 चरणों को दोहराएं।
कांच चूसने वाला चोर के पैरामीटर
नाम | सेट | मापदंडों | |
1 | ड्राइव फॉर्म | ||
2 | ड्राइविंग शैली | ठीक है | |
3 | मूल्यांकित भार | किलोग्राम | 1500 |
4 | लोड केंद्र की दूरी | मिमी | 600 |
5 | सामान उठाने की ऊंचाई | मिमी | 3000 |
6 | ऊंचाई जब गैन्ट्री वापस ले ली जाती है | मिमी | 2000 |
7 | सक्शन कप ड्रॉप के बाद ऊँचाई | मिमी | 1000 |
8 | मशीन की लंबाई | मिमी | 2850 |
9 | मशीन की चौड़ाई | मिमी | 1200 |
10 | त्रिज्या बदलना | मिमी | 2500 |
1 1 | ड्राइविंग गति पूर्ण भार / भार नहीं | किमी/घं | 5 |
12 | उठाने की गति पूर्ण भार / कोई भार नहीं | एमएस | 0.06/0.13 |
13 | गिरने की गति पूर्ण भार / कोई भार नहीं | एमएस | 0.13/0.10 |
14 | अधिकतम चढ़ाई क्षमता पूर्ण भार / कोई भार नहीं | % | 6/15 |
15 | ड्राइव मोटर शक्ति | किलोवाट | 1.2 |
16 | मोटर शक्ति उठाना | किलोवाट | 2.2 |
17 | वाहन का शोर | डीबी (ए) | 70 |
18 | बैटरी वोल्टेज / क्षमता | वी/आह | 24/200 |
19 | अभियोक्ता | वी/ए | 24/15 |
20 | मशीन वजन | किलोग्राम | 1500 |
