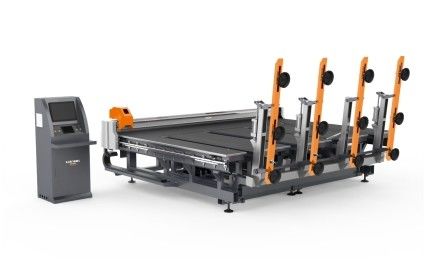

9पूर्ण स्वचालित बहुक्रियाशील कांच काटने की मशीन

प्रदर्शन परिचय

मशीन नवीनतम अंतरराष्ट्रीय प्रौद्योगिकी और प्रसंस्करण प्रौद्योगिकी को अपनाती है, और अंतरराष्ट्रीय उन्नत स्तर के साथ एक पूरी तरह से स्वचालित बहु-कार्यात्मक कांच काटने के उपकरण विकसित किया है।मशीन एक छोटे से क्षेत्र को कवर करती हैयह लोडिंग, काटने और तोड़ने को एकीकृत करता है।यह पूरी तरह से स्वचालित लोडिंग का एहसास करने के लिए रिमोट कंट्रोलर के आदेश के तहत कार्यशाला में स्वतंत्र रूप से चल सकते हैं, स्वचालित काटने, स्वचालित पोजिशनिंग, स्वचालित अनुकूलन और तोड़ने।

2,आवेदन का दायरा

यह विभिन्न ग्लास निर्माताओं के गहरे प्रसंस्करण के लिए उपयुक्त है जैसे कि वास्तुकला कांच, ऑटोमोबाइल कांच, प्रक्रिया कांच, गोल कांच, सजावटी कांच, कैबिनेट कांच, घरेलू उपकरण कांच,सौर ग्लासबाथरूम कांच, लेंस, शिल्प कांच, दर्पण कांच आदि।

3, उपकरण की संरचना

यह मुख्य रूप से फ्रेम तंत्र, घुमावदार तंत्र, सक्शन कप उठाने तंत्र, यात्रा तंत्र, वैक्यूम और हवा सर्किट नियंत्रण तंत्र, विद्युत नियंत्रण प्रणाली, बीम तंत्र,कार्यबेंच तंत्र, कटर हेड मैकेनिज्म, कन्वेयर मैकेनिज्म (प्लेट ब्रेकिंग टेबल के बिना प्लेट ब्रेकिंग टेबल की कोई आवश्यकता नहीं) और फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग सिस्टम

4, तकनीकी विवरण:

अलार्म डिवाइसः एक विश्वसनीय वैक्यूम डिटेक्शन डिवाइस है, जो स्वचालित रूप से अलार्म कर सकता है और असामान्य परिस्थितियों को प्रदर्शित कर सकता है। यह असामान्य परिस्थितियों के मामले में नियंत्रण कर सकता है,यह सुनिश्चित करें कि असामान्य वैक्यूम के मामले में अलार्म दिया जाता है और कांच के मामले में वैक्यूम खाली हो जाता है. आपातकालीन बंद होने के मामले में, सुनिश्चित करें कि वैक्यूम सक्शन कप को ग्लास के मामले में खाली कर दिया जाए ताकि असामान्य बंद होने के कारण ग्लास को नुकसान न हो। ऑपरेशन मोडः उपकरण के दो मोड हैं,मैनुअल और स्वचालितऑपरेशन इंटरफ़ेसः एलसीडी टच डिस्प्ले इंटरफ़ेस, चीनी और अंग्रेजी डिस्प्ले मॉड्यूल, सुविधाजनक और तेजी से संचालन

①लोडिंग भाग के यांत्रिक मापदंड और विन्यास

मैंटीurnover sprocket chain: उच्च परिशुद्धता प्रबलित पहनने के प्रतिरोधी प्रकार

मैंवीएक्यूम सक्शन कपः ब्यूटाइल रबर सामग्री (दोहरे अवशोषण संरचना)

मैंटीआय घटानेवालाः चुआंगयान (सिनो जर्मन संयुक्त उद्यम)

मैंएसलिफ्टिंग कप रिड्यूसर: चुआंगयान (सिनो जर्मन संयुक्त उद्यम)

②विद्युत उपकरण विन्यास

मैंपीएलसी नियंत्रक: डेल्टा (ताइवान)

मैंFविनिमय दर परिवर्तक: डेल्टा (ताइवान)

मैंटीस्क्रीनः डेल्टा (ताइवान)

मैंएसी संपर्ककर्ता: श्नाइडर (फ्रांस)

मैंएसचुड़ैल बिजली की आपूर्तिः चिंट (घरेलू)

मैंसीऑनट्रॉल ट्रांसफार्मर: चिंट (घरेलू)

मैंएसओलेनोइड वाल्वःएयर टैक(ताइवान)

मैंपीफोटोइलेक्ट्रिक स्विच: गुआंगचुआन (सिनो जापानी संयुक्त उद्यम)

मैंपीनिकटता स्विच:गुआंगचुआन (सिनो जापानी संयुक्त उद्यम)

नोटः विनिर्माण कंपनी एक ही ब्रांड के खरीदे गए भागों को वितरण तिथि और तकनीकी सुधार के अनुसार बदलने का अधिकार सुरक्षित रखती है

③तकनीकी मापदंड

मैंयूप्रति शीट आकार सीमाःएमऊपरी शीट का आकार 1800 * 1000 (मिमी)

मैंएमअधिकतम भार आकारः 3700 * 2600 (मिमी)

मैंयूप्रति शीट मोटाईः 3-19 (मिमी)

मैंएनघुमावदार बाहों का उंबरः 3 (एकतरफा लोडिंग)

मैंएनएकल-बंद चूषण कपों की संख्याः 4पीसी

मैंLओडिंग चक्रः 15-30s (समायोज्य)

मैंमैंस्थापना बिजली की आपूर्तिः 380V / 50Hz (विदेशी ग्राहक मांग पर अनुकूलित कर सकते हैं)

मैंसीदबाव वाली हवाः 0.6-0.8kpa

④काटने की मशीन का पैरामीटर विन्यास

नोटः विनिर्माण कंपनी एक ही ब्रांड के खरीदे गए भागों को वितरण की तारीख, तकनीकी सुधार और अन्य कारणों के अनुसार बदलने का अधिकार सुरक्षित रखती है।

मैंएमअधिकतम काटने का आकारः 3700 * 2600 (मिमी)

मैंटीकट ग्लास की हिचनेस रेंजः 3-19 (मिमी)

मैंसीसीधे रेखा की सटीकताः ± 0.20 मिमी

मैंसीविशेष आकार के कांच की सटीकताः ± 0.25 मिमी

मैंसीनिकालने की गतिः 0-200 मीटर/मिनट

मैंजीलस्सी ले जाने की गतिः 0-25 मीटर (समायोज्य, ब्रेक टेबल के बिना)

मैंओउपकरण का कुल आयाम: 4600 *2900 * 1800 (लंबाई, चौड़ाई और ऊंचाई)

मैंWउपकरण की काम करने की ऊंचाईः 900 मिमी ± 20 मिमी

मैंईउपकरण का भारः 2750 किलो

मैंटीउपकरण की कुल शक्तिः 9-15kw

⑤सॉफ्टवेयर भागः नियंत्रक

मैंFतेज और स्थिर संचालन, उच्च नियंत्रण सटीकता, मॉड्यूलर नियंत्रक संरचना

मैंटीवह मानव-मशीन इंटरफ़ेस सरल और उदार है, पैरामीटर समायोजन सरल है, ऑपरेटर द्वारा संशोधित किए जाने वाले पैरामीटर कम, सरल और सहज हैं,और ऑपरेटर के लिए आवश्यकताएं कम हैं

मैंमैंt में फोटोइलेक्ट्रिक पोजिशनिंग कटिंग मोड है, और प्रत्यक्ष कटिंग मोड को विकल्पों के माध्यम से स्वतंत्र रूप से सेट किया जा सकता है।स्वचालित काटने मोड और खाली चल रहा है काटने मोड मशीनिंग के दौरान किसी भी समय महसूस किया जा सकता है

मैंएमएपी लाइब्रेरी नेस्टिंग प्रोग्रामिंग, मैप लाइब्रेरी से विशेष आकारों का चयन करें, प्रासंगिक पैरामीटर सेट करें, प्रसंस्करण मात्रा, स्वचालित नेस्टिंग, और प्रसंस्करण ट्रैक उत्पन्न करें

मैंWएक पूर्ण ग्लास दबाव भंडारण, प्रत्येक विनिर्देश मोटाई के काटने के दबाव इनपुट और एक बार में सहेजा जा सकता है और सीधे कहा जा सकता है

मैंआरमशीनिंग पथ का समय ट्रैकिंग डिस्प्ले, गति निर्देशांक, अक्ष स्थिति, I / O स्थिति, दोष निदान और स्वचालित अलार्म रिकॉर्डिंग का समयबद्ध रिकॉर्डिंग

मैंमैंt विभिन्न प्रकार की प्रसंस्करण फ़ाइलों को स्वीकार कर सकता है, और सुपर गुड जैसे नेस्टिंग सॉफ्टवेयर के मानक जी कोड से कनेक्ट हो सकता है।ऑटोकैड की डीएक्सएफ फ़ाइल प्रणाली का अपना ग्राफिक्स संपादन सॉफ्टवेयर है (बोटेरो के संपादन मोड के समान)

मैंनक्शा पुस्तकालय नेस्टिंग प्रोग्रामिंग, नक्शा पुस्तकालय से विशेष आकृतियों का चयन करें, प्रासंगिक मापदंडों, प्रसंस्करण मात्रा, स्वचालित नेस्टिंग सेट करें और प्रसंस्करण ट्रैक उत्पन्न करें

मैंDXF फ़ाइलों के सॉर्टिंग फ़ंक्शन के साथ, विकल्प जैसे निकटतम बिंदु,प्रवेश बिंदु या एक दिशात्मक काटने और द्विदिशात्मक काटने का एहसास करने के लिए ग्राफिक रंग के अनुसार घड़ी के संकेत और विपरीत दिशा में छँटाई

मैंपीफोटोइलेक्ट्रिक पोजिशनिंग फ़ंक्शन, वास्तविक स्थिति और झुकने के कोण के अनुसार काटने को स्वचालित रूप से समायोजित करता है

मैंसीक्षतिपूर्ति कार्य, उपकरण विचलन क्षतिपूर्ति, रिक्ति क्षतिपूर्ति, पिच क्षतिपूर्ति

मैंवीनरम और कठोर सहित आर्य सुरक्षा सीमा, चाकू दबाव सीमा, बाहरी आपातकालीन रोक नियंत्रण, आदि

6.अनुकूलन सॉफ्टवेयर

मैंकार्यालय में किए गए अनुकूलन परिणामों को आयात कर सकते हैं

मैंकाटने की योजना को मैन्युअल रूप से बनाया और संपादित किया जा सकता है

मैंप्रतिलिपि और स्थानांतरण फ़ंक्शन

मैंकाटने अनुक्रम मैन्युअल रूप से संपादित किया जा सकता है

मैंकाटने की योजना जल्दी से एक्स, वाई और जेड मोड में बनाया जा सकता

मैंकई मूल और छोटे टुकड़े एक ही समय में अनुकूलित किया जा सकता है

मैंअनुकूलित लेआउट कोई आकार सीमा नहीं है

मैंअनुकूलन परिणाम, घूर्णन छवि प्रबंधन, आदि

मैंकटिंग चिप अनुकूलन का प्राथमिकता प्रबंधन

मैंमूल अनुकूलन की प्राथमिकता प्रबंधन

मैंटेम्पलेट स्कैनिंग फ़ंक्शन और स्कैनिंग ग्राफ़िक्स प्रोसेसिंग

मैंमूल फिल्म पुस्तकालय प्रबंधन

मैं20 कुशल अनुकूलन एल्गोरिदम

मैंग्राफिक्स काटना संपादित कर सकते हैं

मैंलेबल डिजाइन और लेबल मुद्रण (लेबल तरीका)

मैंअनुकूलन परिणाम रिपोर्ट का स्पष्ट मुद्रण

मैंएक्सेल डेटा फ़ाइल आयात करें

मैंलो-ई और लेमिनेट ग्लास काटने का प्रबंधन

मैंकई पैरामीटर ग्राफिक्स के साथ ग्राफिक्स लाइब्रेरी, जिसमें सभी सामान्य ग्राफिक्स प्रकार शामिल हैं (जीईओ तरीका)

मैंटीविशेष आकार स्कैनिंग प्रसंस्करण कार्य के साथ दो आयामी सीएडी प्रणाली (सीएडी तरीका)

मैंएस्वचालित रूप से एक आकार बिंदु बनाने के लिए एक ग्राफ में संख्यात्मक नियंत्रण प्रणाली से डिजिटल जानकारी परिवर्तित

मैंटीसॉफ्टवेयर ऑपरेशन इंटरफ़ेस में कई भाषा विकल्प हैं, जिसमें चयन योग्य चीनी इंटरफ़ेस भी शामिल है

मैंटीनवीनतम अंतरराष्ट्रीय सॉफ्टवेयर विकास को रैक करें, वास्तविक समय में अद्यतन संस्करण प्रदान करें और ग्राहकों के लिए नवीनतम कार्यात्मक आवश्यकताओं को महसूस करें
