उत्पाद विवरण:
|
नाम: | स्वचालित इन्सुलेट गिलास उत्पादन लाइन | डिज़ाइन: | मौड्यूलर डिज़ाइन |
---|---|---|---|
अधिकतम आकार: | 2500 * 3500mm | Min.glass आकार: | 450 * 280mm |
ग्लास धोने की गति: | 2-10m / मिनट | कांच की मोटाई: | 3-12mm |
इन्सुलेट ग्लास मोटाई: | 50 मिमी | ब्रश धोना: | 3pairs |
हाई लाइट: | डबल ग्लेज़िंग उत्पादन,इन्सुलेट ग्लास लाइन |

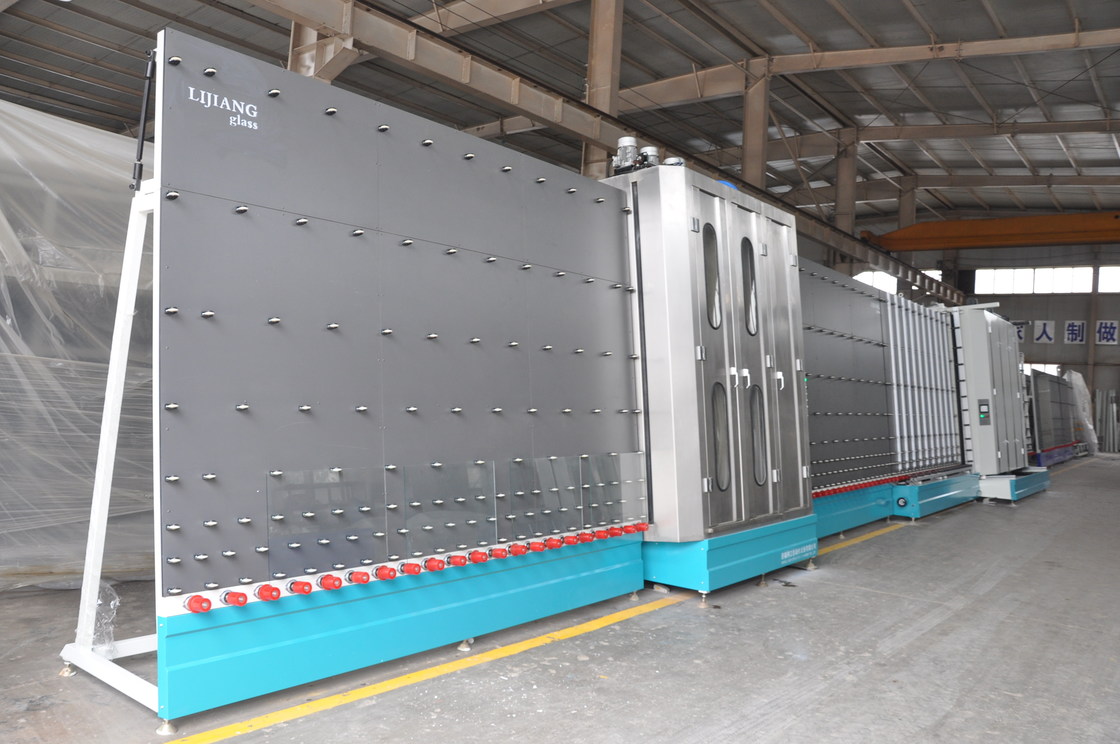

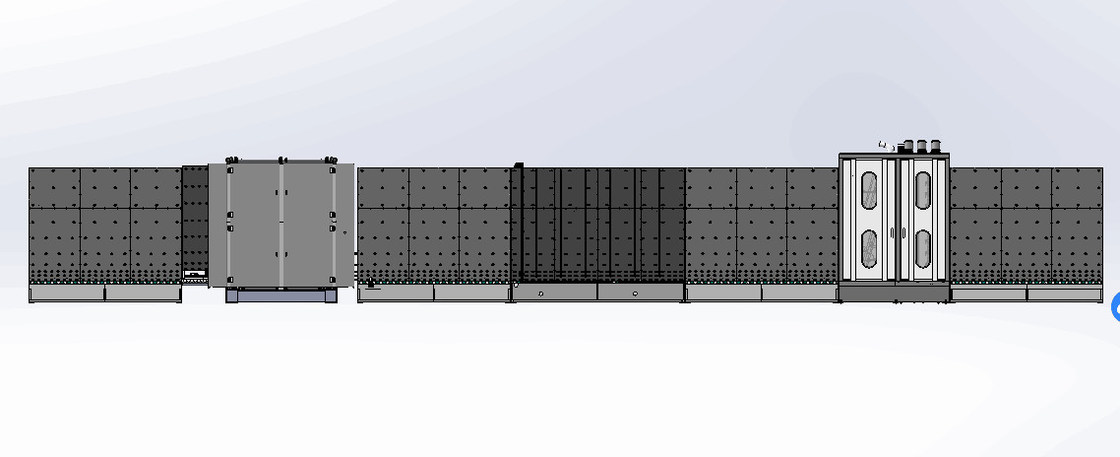

स्वचालित इन्सुलेट ग्लास उत्पादन लाइन LJBZ2535 को 7 भागों में विभाजित किया गया है, यह डबल ग्लास, ट्रिपल ग्लास और स्टेप्ड ग्लास कर सकता है।
1.1 कन्वेयर स्टेशन, रोलर समर्थन दीवार के साथ ऊर्ध्वाधर
ग्लास उत्पादन मशीनरी में यह सेंसर स्वचालित रूप से कम ई ग्लास को पहचान सकता है।
कन्वेयर रोलर, दोनों दो पक्ष एक ही समय में आगे बढ़ रहे हैं, जिससे यह सुनिश्चित होता है कि छोटा गिलास पास हो सकता है।
1.2 वाशर और ड्रायर
वॉशिंग मशीन उत्पादन लाइन पूरी तरह से स्टेनलेस स्टील से बनी थी, जो ध्वनि सुरक्षा के साथ सुखाने वाला क्षेत्र था।
ड्रायर वाले हिस्से को दो भागों में विभाजित किया जा सकता है और फ़्रीक्वेंसी चाकू को गोद लिया जा सकता है। दो हिस्से एक ही समय में काम करेंगे जब बड़े आकार के ग्लास को सुखाया जाएगा, जबकि छोटे आकार के ग्लास के लिए केवल डाउन-पार्ट्स सूख रहा है, जिससे बहुत ऊर्जा और बिजली की बचत होती है। ।
ग्लास प्लेट वॉशिंग मशीन, 2,50 मी
ग्लास प्लेट की मोटाई: 3-15 मिमी
प्रसंस्करण आयाम: 450x280 मिमी 2700 मिमी तक
Pneu: 6bar, R¼
1.3. निरीक्षण और मैनुअल फ्रेम पोजीशनिंग स्टेशन
इंसुलेटेड ग्लास इक्विपमेंट को नियंत्रित करने वाली फ्रीक्वेंसी के साथ चालू किया गया था। एल्यूमीनियम फ्रेम पोजिशनिंग डिवाइस को दो भागों में विभाजित किया गया है, जब कांच के छोटे टुकड़ों का उत्पादन होता है, तो स्थिति के तहत एल्यूमीनियम फ्रेम की पहली छमाही चलती नहीं है, एल्यूमीनियम फ्रेम पोजिशनिंग अभिनय का केवल दूसरा आधा हिस्सा।
उच्च गुणवत्ता वाले निरीक्षण प्रकाश, स्पष्ट रूप से जांच सकते हैं कि कांच साफ हो रहा है या नहीं।
यह अगले प्रेस काम के लिए कांच और स्पेसर की मोटाई को माप सकता है।
निरीक्षण और मैनुअल फ्रेम पोजीशनिंग स्टेशन
ग्लास प्लेट की मोटाई: 3 से 45 मिमी तक
फ़्रेम 2 मिमी से 20 मिमी तक समायोज्य वापस, क्षैतिज और ऊर्ध्वाधर स्टेपल सेट करें
1.4 गैस भरने और प्रेस मशीन
स्वत: कोडांतरण, गैस भरने और इन्सुलेट ग्लास इकाइयों का उपयोग।
इसमें 74 समायोज्य बिंदु (Bystronic से सीखें) यह गारंटी देते हैं कि प्रेस भाग आकार से बाहर नहीं होगा।
गैस अनुपात समायोज्य हो सकता है और पूरी भरने की प्रक्रिया टच स्क्रीन पर प्रदर्शित कर सकती है। वीडियो लिंक
इकाई की मोटाई: अधिकतम। 55 मिमी
ग्लास प्लेट की मोटाई: अधिकतम। 15 मिमी
अधिकतम आकार | 2500 मिमी * 3500mm |
Min.glass आकार | 280 मिमी * 400 मिमी |
कांच की मोटाई | 3-15 मिमी / 19 मिमी |
इन्सुलेट ग्लास मोटाई | 50 मिमी / 60 मिमी |
ग्लास धोने की गति | 2-10m / मिनट |
ग्लास कन्वेयर गति | 45 एम / मिनट |
ब्रश धोना | 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता : 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
हवा का दबाव | A 0.8 एमपीए |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700mm |
वजन | 6500kg |
