उत्पाद विवरण:
|
नाम: | ऊर्ध्वाधर इन्सुलेट ग्लास उत्पादन लाइन | प्रयोग: | इन्सुलेट ग्लास बनाना |
---|---|---|---|
Applycation: | डबल ग्लेज़िंग प्रसंस्करण | पीएलसी ब्रांड: | सीमेंस |
अधिकतम आकार: | 2500 * 3500mm | Min.glass.size: | 450 * 280 |
कांच की मोटाई: | 3-15mm | इन्सुलेट ग्लास मोटाई: | 50 मिमी |
ब्रश धोना: | 3 जोड़े | ग्लास धोने की गति: | 2-10m / मिनट |
ग्लास कन्वेयर गति: | 45 एम / मिनट | कुल शक्ति: | 380V 50 हर्ट्ज 40KW |
हाई लाइट: | ग्लास प्रसंस्करण मशीनों,डबल ग्लेज़िंग उत्पादन |
ऊर्ध्वाधर इन्सुलेट ग्लास उत्पादन लाइन का उत्पाद अवलोकन

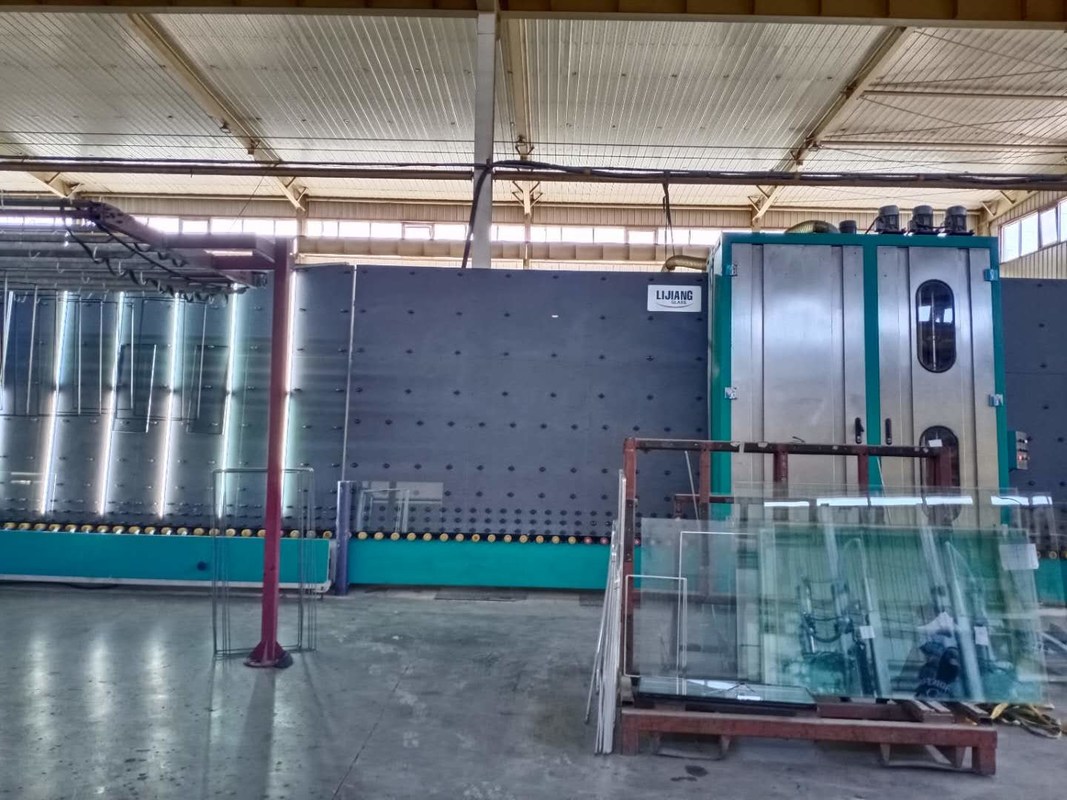

Vertical insulating glass production line mainly consists of four sections: feeding section, cleaning and drying section, inspection section and closing section. वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन में मुख्य रूप से चार सेक्शन होते हैं: फीडिंग सेक्शन, क्लीनिंग और ड्राईंग सेक्शन, इंस्पेक्शन सेक्शन और क्लोजिंग सेक्शन। The four sections are placed vertically with the same dip angle, with compact structure, practical economy, high efficiency and convenient maintenance.Vertical insulating glass production line is mainly used for processing and making insulating glass. चार खंडों को एक ही डिप कोण के साथ लंबवत रूप से रखा गया है, जिसमें कॉम्पैक्ट संरचना, व्यावहारिक अर्थव्यवस्था, उच्च दक्षता और सुविधाजनक रखरखाव है। मुख्य रूप से प्रोसेसिंग ग्लास बनाने और इन्सुलेट ग्लास बनाने के लिए विभिन्न इंसुलेटिंग ग्लास उत्पादन लाइन का उपयोग किया जाता है।
स्वचालित इन्सुलेट ग्लास उत्पादन लाइन के मुख्य कार्य
1) दोहरी आईजी इकाइयाँ बनाना
2) ट्रिपल (3-लेयर) IG इकाइयों को बनाना
3) लो-ई IG यूनिट्स बनाना
4) आकार की IG इकाइयाँ बनाना
5) चार-पक्षीय IG इकाइयाँ बनाना
6) आर्गन गैस को स्वचालित रूप से भरना
ऊर्ध्वाधर इन्सुलेट ग्लास उत्पादन लाइन का तकनीकी डेटा
Max. मैक्स। glass size कांच का आकार | 2500 मिमी * 3500mm |
Min. मिन। glass size कांच का आकार | 280mm * 400mm |
कांच की मोटाई | 3-15 मिमी / 19 मिमी |
इन्सुलेट ग्लास मोटाई | 50 मिमी / 60 मिमी |
ग्लास धोने की गति | 2-10m / मिनट |
ग्लास कन्वेयर गति | 45 एम / मिनट |
ब्रश धोना | 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मी / मिनट |
हवा का दबाव | ≥0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700mm |
वजन | 6500kg |
का लक्षणखड़ा इन्सुलेट ग्लास उत्पादन लाइन

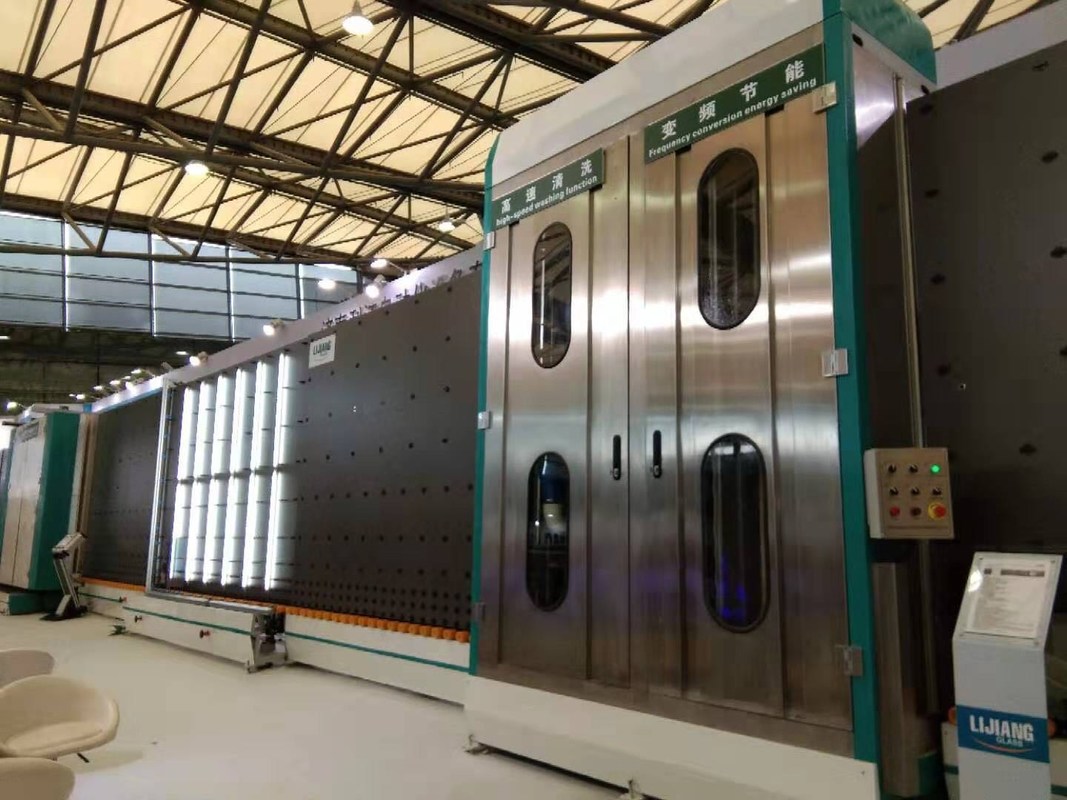

1. वॉशिंग मशीन में लो-ई ग्लास सेंसर है
इस सेंसर is installed before washing machine. वॉशिंग मशीन से पहले स्थापित किया गया है। It can automatically recognize Low-e glass surface fast and precisely, preventing the glass from dropping Low-e surface. यह स्वचालित रूप से लो-ई ग्लास सतह को तेजी से और ठीक से पहचान सकता है, ग्लास को लो-ई सतह को छोड़ने से रोक सकता है।
2.The washing machine uses six soft (Low-e) brushes with the 0.1mm diameter only.can wash low-e glass, flat glass, tempered glass and so on. 2. वॉशिंग मशीन केवल 0.1 मिमी व्यास के साथ छह नरम (कम-ई) ब्रश का उपयोग करती है। कम-ई ग्लास, फ्लैट ग्लास, टेम्पर्ड ग्लास और इतने पर धोएं। It has a diameter of less than 0.1mm bristles, never damage glass, especially for low-e glass. इसमें 0.1 मिमी से कम का व्यास होता है, कभी भी कांच को नुकसान नहीं पहुंचाता है, खासकर कम-ई ग्लास के लिए।
3. मशीन को गोद ले सीमेंस नियंत्रण प्रणाली, उच्च संकल्प टच स्क्रीन के साथ सुसज्जित है।
4. कपड़े धोने की मशीन 304 स्टेनलेस स्टील सामग्री का उपयोग करता है
पूरे धुलाई और सुखाने वाले खंड में 304 स्टेनलेस स्टील सामग्री होती है, जिसमें प्लेट और आंतरिक स्पेयर पार्ट्स शामिल हैं।
5.The special structure inside the washing machine can automatically recognize glass thickness. 5. वॉशिंग मशीन के अंदर विशेष संरचना स्वचालित रूप से कांच की मोटाई को पहचान सकती है। Allowing different thicknesses of glass to be transferred quickly, increasing production speed. कांच की विभिन्न मोटाई को जल्दी से स्थानांतरित करना, उत्पादन की गति बढ़ाना। According to the test, it takes only 22s to produce a 1m*m insulating glass. परीक्षण के अनुसार, 1 एम * एम इन्सुलेट ग्लास का उत्पादन करने के लिए केवल 22s लगते हैं।
6. एयर बफर backrest कांच खरोंच और कांच पहिया निशान को रोकता है
7. दबाने बॉक्स आईजी इकाइयों का समर्थन करने के लिए इमदादी मोटर और समय बेल्ट का उपयोग करता है।
Servo motor can be accurately calculated the thickness of the glass and aluminum spacer. सर्वो मोटर को सही ढंग से कांच और एल्यूमीनियम स्पेसर की मोटाई की गणना की जा सकती है। Compared with traditional hydraulic station, servo motor can guarantee the precise working pressure and protect the glass from damage, at the same time increasing the working speed. पारंपरिक हाइड्रोलिक स्टेशन की तुलना में, सर्वो मोटर सटीक काम के दबाव की गारंटी दे सकता है और कांच को नुकसान से बचाता है, साथ ही साथ काम की गति को बढ़ाता है।
टाइमिंग बेल्ट दांतेदार है, जिससे प्रेसिंग अधिक सटीकता से हो रही है।
8. हम समायोज्य बिंदुओं का उपयोग यह सुनिश्चित करने के लिए करते हैं कि प्लैटन कभी ख़राब नहीं होगा।
We adopt CNC technology into the pressing board. हम दबाव बोर्ड में सीएनसी प्रौद्योगिकी को अपनाते हैं। We designed the adjustable points inside the pressing board to keep the back plate straight all the time. हमने बैक बोर्ड को हर समय सीधा रखने के लिए प्रेसिंग बोर्ड के अंदर समायोज्य बिंदुओं को डिज़ाइन किया है। In China, except LIJIANG, no one can guarantee that the pressing board will remain vertical and straight all the time after used 10 or 20 years. चीन में, LIJIANG को छोड़कर, कोई भी गारंटी नहीं दे सकता है कि 10 या 20 वर्षों के बाद प्रेसिंग बोर्ड ऊर्ध्वाधर और सीधा रहेगा। However, we solve this problem already. हालाँकि, हम इस समस्या को पहले ही हल कर देते हैं।
स्लैब के भीतर 9. स्वत: फुलाते हुए कार्य, स्वचालित रूप से कांच के आकार के अनुसार फुलाते हुए, मुद्रास्फीति दक्षता और गैस उपयोग दर में सुधार। आईजी लाइन आर्गन गैस को केवल 1m * 1m डबल ग्लेज़िंग ग्लास के एक टुकड़े के लिए 22 के साथ भरती है।
कंपनी का परिचय
जिनान Lijiang स्वचालन उपकरण कं, लिमिटेड एक उद्यम है जो एक पूरे में ग्लास प्रसंस्करण उपकरण अनुसंधान और विकास, बिक्री और सेवा एकीकृत है।
Now, our friendly partners include North Glass, Xin Fuxing, Yaohua, Dalian Huaying, Beijing Guanhua, Shanghai Hao Jing, Sichuan Li Hehua and other well-known enterprises. अब, हमारे अनुकूल भागीदारों में नॉर्थ ग्लास, शिन फॉक्सिंग, योहुआ, डालियान हुयिंग, बीजिंग गुआनहुआ, शंघाई हाओ जिंग, सिचुआन ली हेहुआ और अन्य प्रसिद्ध उद्यम शामिल हैं। Since the establishment of the company, our products have been exported to Europe, America, South America, the Middle East, Southeast Asia, India, nearly 30 countries and regions. कंपनी की स्थापना के बाद से, हमारे उत्पादों को यूरोप, अमेरिका, दक्षिण अमेरिका, मध्य पूर्व, दक्षिण पूर्व एशिया, भारत, लगभग 30 देशों और क्षेत्रों में निर्यात किया गया है।
