उत्पाद विवरण:
|
प्रमाणन: | CE / UL | वोल्टेज: | 380V 50 हर्ट्ज 3P (विकल्प) |
---|---|---|---|
शर्त: | नई मशीन | गारंटी: | 1 साल |
नाम: | ऊर्ध्वाधर इन्सुलेट ग्लास उत्पादन लाइन | अधिकतम कांच का आकार: | 2500 मिमी * 3500 मिमी (विकल्प) |
कांच की मोटाई: | 3 -15 मिमी | ||
हाई लाइट: | ट्रांसफर ग्लास वॉशिंग मशीन,एयर फ्लोटिंग डबल ग्लास मशीन |

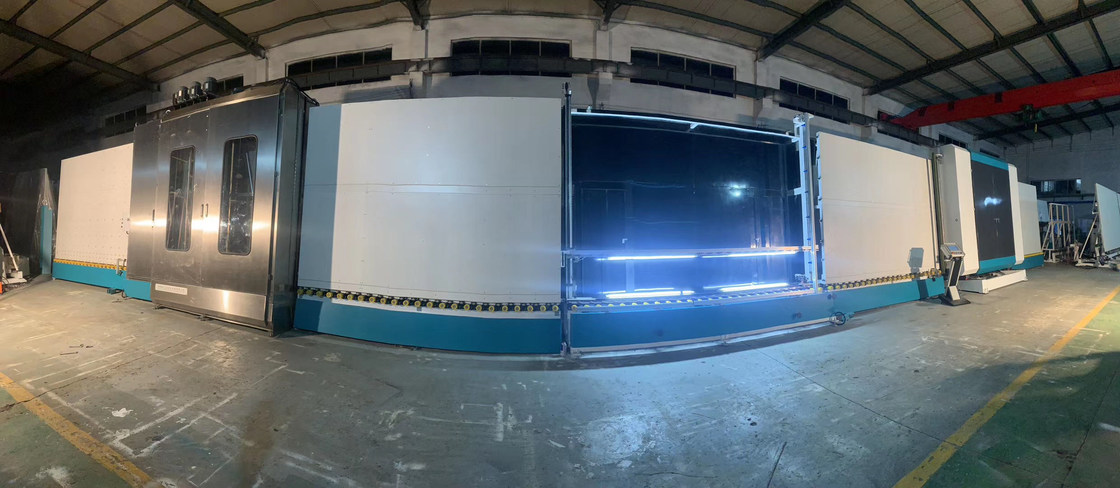

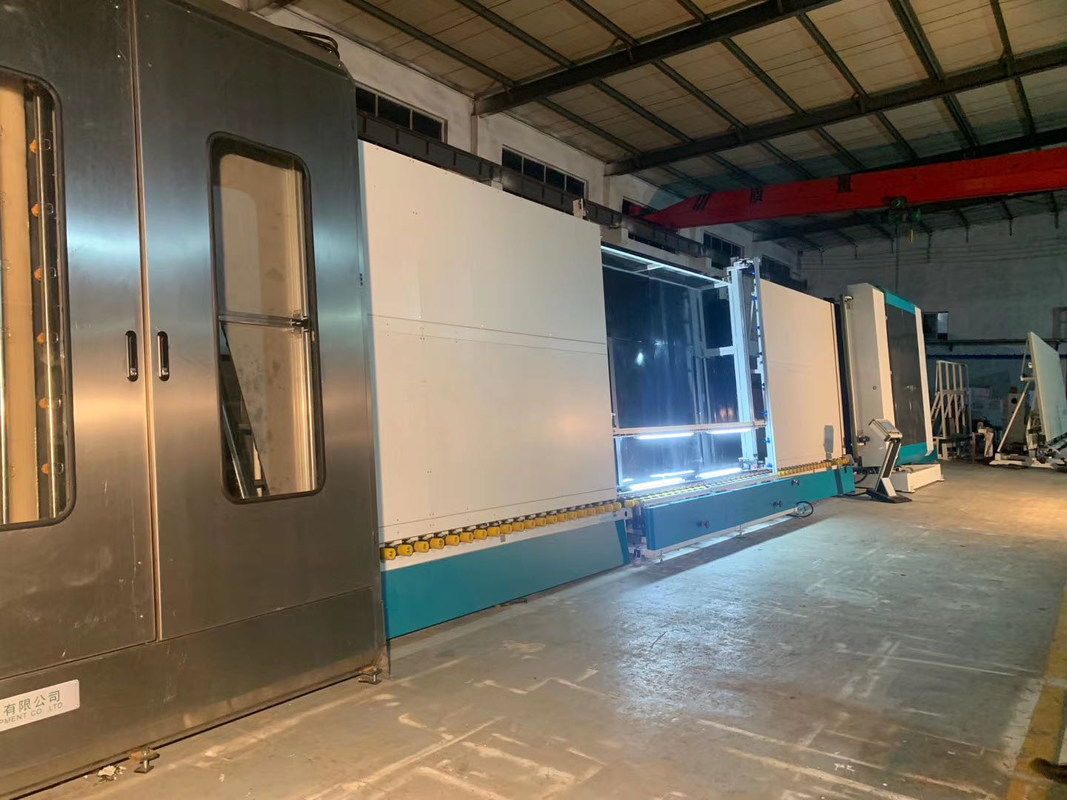

नई एयर फ्लोटिंग टेक्नोलॉजी ट्रांसफर ग्लास के साथ हॉट डबल ग्लेज़िंग ग्लास प्रोडक्शन लाइन
खड़ा मैंnsulating जीलड़की पीroduction एलऑफ़लाइन
मुख्य विशेषताएं:
• लाइन में 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन अनुभाग;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने अनुभाग;
07 डिस्चार्ज सेक्शन।
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• सीमेंस सर्वो मोटर्स का उपयोग करना
• डबल ग्लास, ट्रिपल ग्लास का उत्पादन करने के लिए लागू है
वैकल्पिक कार्य:
• वैकल्पिक किनारों के साथ स्टेप ग्लास
• काँच का आकार
• आर्गन गैस को स्वचालित रूप से भरना
• कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक
टीo पहियों द्वारा कांच को दूषित होने से रोकें और निशान को सुधारने के लिए निशान छोड़ दें आईजी पीroduction 'ऊँचा है गुणवत्ता।
• आईजी इकाइयों के 2 टुकड़ों को दबाकर और भरना, पूरी तरह से 8 खंड
मुख्य विशेषताएं
• IGU के दो टुकड़ों को एक बार में दबाया और भरा जा सकता है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• बेहतर हो सकता है कि एक बार में IGU के दो टुकड़ों को दबाकर दबाव वाले हिस्से को आकार से बाहर रखा जा सके।कार्य कुशलता में सुधार करते हुए प्रत्येक 1 मीटर * 1 मीटर डबल ग्लास के लिए 27 तक पहुंच सकता है
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त किया है
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक कार्यकर्ता द्वारा दो IGU के लिए दो स्पेसर फ्रेम स्थापित करना
• ईआरपी सिस्टम के साथ कांच के आकार और लेबलिंग को स्वचालित रूप से (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है) (वैकल्पिक)
• ट्रांसफर पार्ट से लेकर प्रेस वाले हिस्से तक, प्रत्येक भाग को विभाजित किया गया है
• एक कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।अल्ट्रा-तेज गति
विवरण परिचय LJBZ2535G का
• 01 स्थानांतरण अनुभाग
कोटिंग का पता लगाने का तंत्र, ऑफलाइन लो-ई फिल्म का स्वचालित पता लगाना
• 02 धुलाई मशीन
मुख्य विशेषता:
• 0.1 मिमी नरम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, कम-ई ग्लास धो सकते हैं
• पूर्व धोने (वैकल्पिक)
• नई हवा चाकू एल्यूमीनियम प्रोफ़ाइल (डकबिल एयर नाइफ) का उपयोग करती है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफ़ाइल बतख चोंच द्वारा समायोजित किया जाता है।यह समायोजित करने वाले शिकंजा की संख्या को कम कर सकता है, यह सुनिश्चित कर सकता है कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• वायु चाकू मोटाई के अनुसार स्वचालित रूप से वायु चाकू की चौड़ाई को समायोजित कर सकता है
• धोने की गति प्रदर्शन के साथ ऑपरेशन बॉक्स, सही ढंग से धोने की गति (8-10 मीटर) प्रदर्शित कर सकते हैं
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
• ०३ डिस्चार्ज सेक्शन
• भंडारण ग्लास
• 04 निरीक्षण और स्थापना अनुभाग
की नई संरचना यह अनुभाग को इनलाइन बीम उठाने की संरचना (डबल बीम) में बदल दिया जाता है।ग्लास का निरीक्षण करना और पोंछना आसान है
• 05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
• 06 दबाने और भरने अनुभाग
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500 मिमी * 3500 मिमी) इन्सुलेट ग्लास को दो बार संपीड़ित किया जा सकता है
• ग्लास स्थानांतरित करने के लिए कन्वेयर बेल्ट को गोद ले, ग्लास को प्रेस करने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ बोर्ड दबाने
• आर्गन गैस को महत्वपूर्ण सील प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से भरें
• फॉलो-अप सीलिंग विधि के साथ ग्लास के विभिन्न आकार को भरने के लिए ज़ोन सेट करें, आर्गन की हानि को कम करता है
• गैस मान सेट कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक तक पहुँच सकती है
• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
मैक्स।कांच का आकार | 2500 मिमी * 3500mm |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200mm |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15mm |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
ग्लास धोने की गति | 2-10m / मिनट |
ग्लास कन्वेयर गति | 45 एम / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ नरम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मी / मिनट |
हवा का दबाव | ≥0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700mm |
वजन | 6500kg |
विद्युत मापदंडों
नाम | मूल | ब्रांड |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्टेप ग्लास के लिए सर्वो मोटर | जापान | FUJI |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | देते हैं |
बटन और सूचक प्रकाश | फ्रांस | श्नीडर |
टच स्क्रीन | ताइवान | WEINVIEW |
इंटरमीडिएट रिले | जापान | OMRON |
ब्रश मोटर | चीन | QINGHUA |
पानी का पंप | चीन | LINGXIAO |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय अवयव | ताइवान | AIRTAC |
गैस ऑनलाइन भरे बिना आईजी लाइन |
