उत्पाद विवरण:
|
नाम: | इन्सुलेट ग्लास लाइन | अधिकतम कांच का आकार: | 2000mm * 2500mm |
---|---|---|---|
मिन ग्लास का आकार: | 450mm * 280mm | कांच की मोटाई: | 3-15mm |
आईजी की मोटाई: | 50 मिमी | धोने की गति: | 2-10m / मिनट |
कन्वेयर गति: | 45 एम / मिनट | हवा का दबाव: | 0.8MPa |
कुल शक्ति: | 380V 50 हर्ट्ज | वजन: | 5200kg |
हाई लाइट: | अछूता ग्लास उपकरण,15 मिमी ग्लास निर्माण उपकरण स्थानांतरित करें |
इंसुलेटिंग ग्लास प्रडक्शन, डबल ग्लास थ्री ग्लास हाई एफिशिएंसी स्टेबल ऑपरेशन
LIJIANG उत्पादन लाइन नवीनतम तकनीक को अपनाती है, इसका मुख्य उद्देश्य ग्राहकों को नवीनतम उत्पादन तकनीक प्रदान करना, उत्पादन क्षमता में सुधार करना, उत्पादन लागत को बचाना और अधिकतम लाभ उत्पन्न करना है।

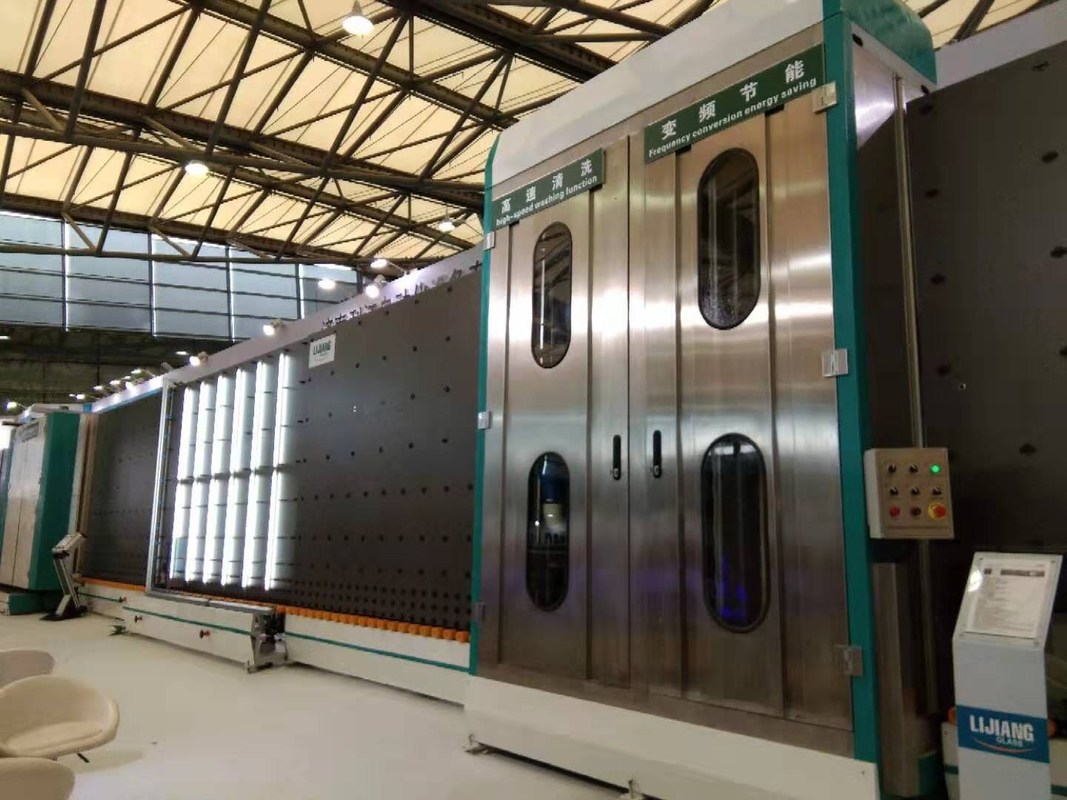

अब LIJIANG में मुख्य रूप से दो अलग-अलग तकनीकों के साथ दो प्रकार की IG लाइन है।एक (चित्र 1) कांच के परिवहन के लिए स्थानांतरण पहियों का उपयोग करता है, और दूसरा (चित्र 2) एक नई तकनीक है जो कांच को परिवहन करने के लिए हवा में तैरने वाली तकनीक का उपयोग करता है।यह नई तकनीक कांच को पहियों से दूषित होने और निशान छोड़ने से रोकने के लिए है, इसलिए नई तकनीक का उपयोग आईजी उत्पादन की उच्च गुणवत्ता में सुधार करने के लिए किया जाता है।
फ्रंट और बैक ट्रांसफर व्हील सभी स्थानांतरित हो गए हैं, सभी सक्रिय रूप से स्थानांतरित हो गए हैं।यह सुचारू रूप से बड़े और मोटे ग्लास पास की गारंटी दे सकता है।
नई हवा - फ्लोटिंग तकनीक ग्लास का समर्थन करने और ग्लास को स्थानांतरित करने के लिए हवा का उपयोग करती है।जब वॉशिंग मशीन से ग्लास को स्पष्ट रूप से धोया जाता है, तो ग्लास का परिवहन करने के लिए हवा का उपयोग करना, यह दूषित नहीं होगा।सुनिश्चित करें कि उत्पादित इन्सुलेट ग्लास उच्चतम गुणवत्ता का है।
यह सेंसरवॉशिंग मशीन से पहले स्थापित किया गया है।यह स्वचालित रूप से लो-ई ग्लास सतह को तेजी से और ठीक से पहचान सकता है, ग्लास को लो-ई सतह को छोड़ने से रोक सकता है।
उत्पादन लाइन डिबगिंग चरण
1. स्थिति में मशीन से आने वाली सामग्री के लिए आने वाली सामग्री अनुक्रम में है
2. मशीन के प्रत्येक सेक्शन को समतल करने के लिए एक लेवल गेज या लेवल और 1500X1500 ग्लास के दो टुकड़े (5 मिमी मोटाई, महीन पीस वाला सफेद ग्लास) का उपयोग करें ताकि एक ग्लास के ऊपर और नीचे दो टुकड़े हो जाएं
3. पंखे, हवा पाइप और पानी की टंकी के पानी के पाइप के नीचे
नाम | मूल | ब्रांड |
मोटर स्थानांतरित करें | जर्मनी | सीमेंस |
ब्रश मोटर | जर्मनी | सीमेंस |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
छोटा बटन | ताइवान | देते हैं |
बटन और सूचक प्रकाश | फ्रांस | श्नीडर |
टच स्क्रीन | ताइवान | WEINVIEW |
इंटरमीडिएट रिले | जापान | OMRON |
पानी का पंप | चीन | LINGXIAO |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय अवयव | ताइवान | AIRTAC |
बिजली का गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | कोरिया | AUTONICS |
जिनान LIJIANG स्वचालन उपकरण कं, लि |
बिजली और काम पर
मशीन चालू होने के बाद, फ्लैट प्रेस और वॉशिंग मशीन के ऑपरेशन पैनल पर आपातकालीन स्टॉप स्विच को हटा दें, प्लेट प्रेस के ऑपरेशन पैनल पर रीसेट या स्टार्ट बटन दबाएं, और जांचें कि ऑपरेशन पैनल पर नॉब स्विच है या नहीं फ्लैट प्रेस और वॉशिंग मशीन इसी स्थिति में हैं।
इन्सुलेट ग्लास का उत्पादन
सबसे पहले, ग्लास के दो टुकड़ों को फीडिंग सेक्शन में रखें, पैर पर स्टेप, ग्लास को वाशिंग सेक्शन में आने दें, उसके बाद टेम्परेचर एडजस्टमेंट पैनल स्टेपल स्पीड कंट्रोल नॉब के अनुसार या टच स्क्रीन में वॉशिंग की गति को एडजस्ट करें। मशीन, हवा सुखाने की गति को समायोजित करें।
ग्लास वॉशिंग सेक्शन, डिस्चार्ज सेक्शन को धोने के लिए, स्टॉप के चेकिंग पीरियड पर बॉक्स में, जाँचें कि ग्लास साफ़ है, प्लेट स्विच पर ग्लास के पहले टुकड़े या पोजीशनिंग, ब्रैकेट या बीम होल्ड पर पैर रखने के बाद योग्य अतीत में कांच को अवशोषित करने के लिए दबाने से पहले एक ग्लास प्लेट, जगह में खोलने के लिए बोर्ड का चेहरा, कांच के पहले टुकड़े के बीच में कांच के दूसरे टुकड़े के निर्वहन की अवधि में लॉन्च के बाद से, बॉक्स में फ्रेम की अवधि छोड़ दी जाएगी। चेक पीरियड पर, पोजिशनिंग स्टॉप, फुट स्विच पर क्वालिफाइड मैनुअल फ्रेम स्टेपिंग, ग्लास पोजिशन पोजिशन प्रेसिंग में ग्लास।संपीड़ित इन्सुलेट ग्लास को स्वचालित रूप से स्वचालित सीलिंग गोंद लाइन के खिला अनुभाग में स्थानांतरित किया जा सकता है।(टर्नटेबल में, फोटोइलेक्ट्रिक स्टॉप के लिए। पैर पर कदम और टिल्टिंग टेबल अपने आप नीचे गिर जाएगी। ग्लास के हटने के बाद, पैर और टिल्टिंग टेबल पर स्टेप उठ जाएगा।) (रोलओवर के रोलओवर फ़ंक्शन का उपयोग करने के लिए चयन करें। कांच के आकार के अनुसार तालिका) (रोलओवर तालिका चयन के लिए कॉन्फ़िगर की गई है)
