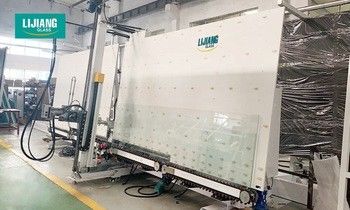

उत्पाद विवरण:
|
| नाम: | वर्टिकल इंसुलेटिंग ग्लास सीलिंग रोबोट | समग्र आयाम: | 8700mm * 2000mm * 3500mm |
|---|---|---|---|
| प्रकार: | क्षैतिज | नमूना: | LJTJ2540 |
| रंग: | ग्राहकों का अनुरोध | मिन ग्लास का आकार: | 170 मिमी * 400 मिमी (2000 मिमी मशीन) |
| अधिकतम कांच का आकार: | 2500 मिमी * 3500mm | नियंत्रण प्रणाली: | Simens |
| ब्रांड: | लिजिआंग | वोल्टेज की शक्ति: | 3 पी 380 वी 50 हर्ट्ज |
| विमान कोण: | 6 ° - 9 ° | ||
| प्रमुखता देना: | 9 ° ग्लास सील मशीन,सीलर इन्सुलेट ग्लास मशीन |
||
इन्सुलेट ग्लास तार स्वचालित मुहर, रंग अनुकूलित किया जा सकता है, अतिरिक्त कार्य
आवेदन
मशीन को सेट करें
9 ए इंसुलेटिंग ग्लास की दो 1.5-दर-1.5 मीटर एल्यूमीनियम स्ट्रिप्स का पता लगाएं
मानक के रूप में उत्पादन लाइन के साथ, दो गिलास मोटे तौर पर खिला अनुभाग और उत्पादन लाइन स्थिति के साथ गठबंधन कर रहे हैं
खिला अनुभाग में सक्शन कप रखो और निर्वहन अनुभाग की स्थिति और खिला अनुभाग की क्षैतिज रिक्ति 245-255 है जगह
मशीन हेड वर्टिकल बीम इंस्टॉल करें
बिजली और गैस स्थापना सामान कनेक्ट करें
वी-बेल्ट को समायोजित करने के लिए ग्लास फ़ीड चालू करें ताकि ग्लास और पीछे का पहिया वी-बेल्ट को सही करने के लिए एक साथ बंद हो
फ़ीड और उत्पादन लाइन समतल
फीडिंग और डिस्चार्जिंग अनुभागों को समतल करना
मशीन हेड के विस्तार को समायोजित करें ताकि डिटेक्टर ग्लास के किनारे पर सिर और डिस्चार्ज सेक्शन के बीच की दूरी को समायोजित कर सके
सक्शन कप की स्थिति को समायोजित करें
खाली परीक्षण नोजल की चार पक्षों की स्थिति का परीक्षण करने के
कमीशन के गोंद के साथ
वी-बेल्ट सकारात्मक सीमा नकारात्मक सीमा की यांत्रिक स्थिति को डीबग करें और सीमा स्विच को ठीक करें;
वी-बेल्ट की नकारात्मक सीमा के करीब यांत्रिक स्थिति के लिए पीछे की ओर ड्राइव करें।फिर इस स्थिति में वी-बेल्ट शून्य डिटेक्शन स्विच को ठीक करें और इसे छूने के तुरंत बाद बंद कर दें।
वी-बेल्ट की सकारात्मक सीमा के करीब पहुंचकर यांत्रिक स्थिति पर जाएं।फिर इस स्थिति में वी-बेल्ट पॉजिटिव लिमिट डिटेक्शन स्विच को ठीक करें और इसे छूने के तुरंत बाद रोकें। फिर एक तरफ, दो तरफ, तीन तरफ और चार तरफ का दबाव सेट करें, ग्लू हेड को 0 डिग्री, 90 डिग्री, 180 डिग्री पर घुमाएं और 270 डिग्री क्रमशः।इनपुट मजबूर चिपका के इंटरफेस में इसी प्रतिशत।गोंद नोजल को हाथ से दबाएं, जो वसंत की तरह महसूस करता है, और संदर्भ मूल्य 35%, 15%, 35 और 90% है। रखरखाव की स्थिति, मैन्युअल स्थिति में, चलती प्लेट कामकाजी खुली स्थिति में है।रखरखाव खुला का चयन करें, तब तक दबाए रखें जब तक कि बोर्ड पूरी तरह से खुला न हो।प्रेस प्लेट के बीच प्रभावी समर्थन करें, या ड्यूटी स्टेशन पर एक आदमी है, लोग दो बोर्डों के बीच प्रवेश कर सकते हैं।
त्रि-स्तरीय कांच के पहले पक्ष की दूसरी स्थिति दूरी, बड़ा पैरामीटर, glass.If को कम गोंद नोक लाठी दूसरा गुहा के स्थान सही नहीं है, त्रि-स्तरीय कांच लिए इस्तेमाल किया जाएगा लाइन की लंबाई में त्रुटि measurement.After पहले बढ़त लागू किया जाता है के मामले में संशोधित करने की compensation.This पैरामीटर जरूरत है, नोक घुमाया 90 डिग्री है।स्क्रैप करने के बाद, ग्लास इनपुट सेक्शन की दिशा में कुछ दूरी पर जाएगा। दूसरा किनारा लगाने के बाद, नोजल 180 डिग्री तक घूम जाएगा।स्क्रैप करने के बाद, यह थोड़ा नीचे गिर जाएगा। तीसरे किनारे को लागू करने के बाद, नोजल 270 डिग्री तक घुमाएं।स्क्रैपिंग के बाद, ग्लास आउटपुट सेक्शन की दिशा में कुछ दूरी पर जाएगा।
| अधिकतम आकार | 2500 मिमी |
| Min.glass आकार | 170 मिमी * 400 मिमी (2000 मिमी मशीन) |
| कांच की मोटाई | 12-56mm |
| काम करने की गति | 5-40m / मिनट |
| हवा का दबाव | 0.6-0.8MPa |
| निचोड़ दबाव | <350 किलो / घन मीटर |
| विमान कोण | 6 ° - 9 ° |
| अधिकतम ग्लास वजन | 400 किलो |
| वोल्टेज की शक्ति | 380V 12kw |
| समग्र आयाम | 8700mm * 2000mm * 3500mm |
