उत्पाद विवरण:
|
उत्पादन का नाम: | खोखले ग्लास प्रसंस्करण लाइन | कांच की मोटाई: | 3 - 15 मिमी |
---|---|---|---|
अधिकतम गिलास आकार: | 2500 मिमी * 3500 मिमी | न्यूनतम गिलास आकार: | 280 मिमी * 400 मिमी |
दबाने वाली तकनीक: | स्क्रू और सर्वो द्वारा | गैस भरने की तकनीक: | सीलिंग का पालन करें |
गारंटी: | 1 वर्ष | ||
हाई लाइट: | डबल ग्लेज़िंग मशीनरी धोना,10 मीटर / मिनट ग्लास उत्पादन मशीनरी,डबल ग्लेज़िंग ग्लास मशीन 10 मीटर / मिनट |
डबल ग्लेज़िंग ग्लास प्रोडक्शन लाइन का उत्पाद परिचय

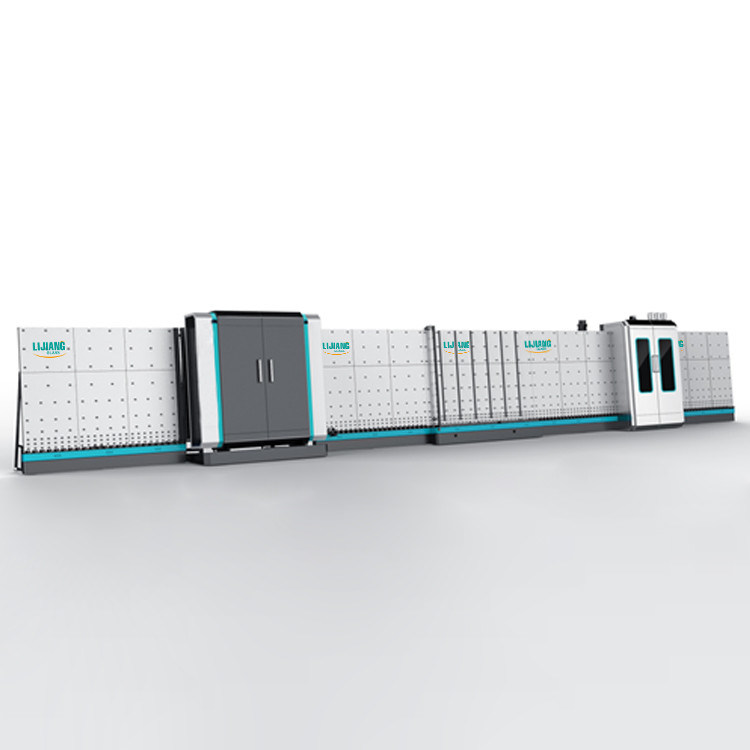

LJBZ2535G डबल ग्लेज़िंग ग्लास प्रोडक्शन लाइन मुख्य रूप से डबल ग्लेज़िंग ग्लास, ट्रिपल ग्लेज़िंग ग्लास और स्टेप ग्लास के उत्पादन पर लागू होती है।यह 1.5 मीटर से नीचे के ग्लास के लिए एक ही समय में दो इंसुलेटिंग ग्लास दबा सकता है, और एक ही समय में दो इंसुलेटिंग ग्लास फिलिंग आर्गन गैस के कार्य को महसूस कर सकता है। यह ऑन-लाइन गैस फिलिंग और आर्गन सामग्री का स्वत: पता लगाने का एहसास कर सकता है।अन्य विशेष आकार और आवश्यकताओं को ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।यह नई आईजी लाइन ट्रांसफर व्हील्स के बजाय एयर होल द्वारा ग्लास को स्थानांतरित करने के लिए एयर फ्लोटिंग तकनीक का उपयोग करती है।
मुख्य विशेषताएं:
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• सीमेंस सर्वो मोटर्स का उपयोग करना
• डबल ग्लास, ट्रिपल ग्लास का उत्पादन करने के लिए लागू
• लाइन में 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 वाशिंग मशीन;
03 डिस्चार्ज सेक्शन;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाला खंड;
07 डिस्चार्ज सेक्शन।
वैकल्पिक कार्य:
• वैकल्पिक किनारों के साथ स्टेप ग्लास
• आकार का गिलास
• स्वचालित रूप से आर्गन गैस भरना
कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक (टीओ कांच को पहियों से दूषित होने से रोकें और सुधार के लिए निशान छोड़ देंआईजी पीउत्पादन'उच्च हैगुणवत्ता.)
• आईजी इकाइयों के 2 टुकड़ों को दबाना और भरना, पूरी तरह से 8 खंड
तकनीकी मापदण्ड
मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200 मिमी |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15 मिमी |
इन्सुलेट ग्लास की मोटाई | 60 मिमी |
कांच धोने की गति | 2-10 मी / मिनट |
ग्लास कन्वेयर गति | 45 मी / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ मुलायम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t/h कंडक्टिविटी: 40μs/cm |
हवा की आपूर्ति | प्रवाह: 0.8m/मिनट |
हवा का दबाव | ≥0.8 एमपीए |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700 मिमी |
वज़न | 6500 किग्रा |
• IGU के दो टुकड़ों को दबाया जा सकता है और एक ही बार में गैस भरी जा सकती है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• IGU के दो टुकड़ों को एक बार में दबाकर दबाने वाले हिस्से को आकार से बाहर होने से बेहतर ढंग से रोका जा सकता है।प्रत्येक 1m * 1m डबल ग्लास के लिए 27s तक पहुँच सकते हैं, कार्य कुशलता में अत्यधिक सुधार कर सकते हैं
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त कर लिए हैं
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक कर्मचारी द्वारा दो आईजीयू के लिए दो स्पेसर फ्रेम स्थापित करना
• ईआरपी प्रणाली के साथ स्वचालित रूप से कांच के आकार को मापने और लेबलिंग (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है)।(वैकल्पिक)
• ट्रांसफर पार्ट से लेकर प्रेसिंग पार्ट तक, प्रत्येक भाग को विभाजित किया गया है
• कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त।अल्ट्रा-तेज गति
विवरण परिचयआईजी लाइन की
•01स्थानांतरणअनुभाग
कोटिंग डिटेक्शन मैकेनिज्म, ऑफलाइन लो-ई फिल्म का स्वत: पता लगाना
•02कपड़े धोनेमशीन
मुख्य विशेषता:

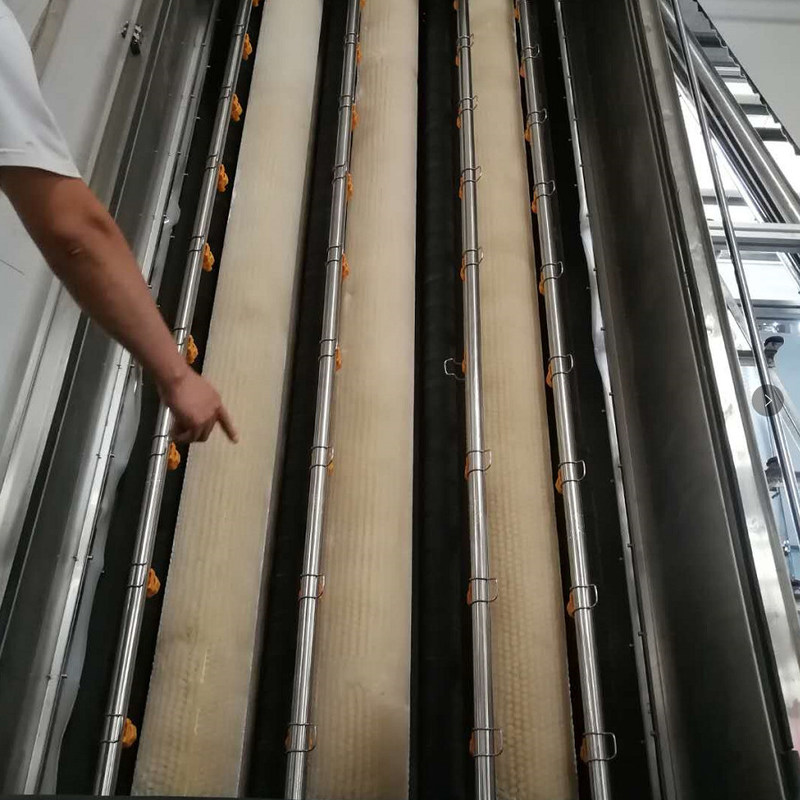

• 0.1 मिमी मुलायम बालों के साथ मुलायम ब्रश के 6 टुकड़ों का उपयोग करके लो-ई ग्लास को धो सकते हैं
• प्री-वॉशिंग(वैकल्पिक)
• वायु चाकू मोटाई के अनुसार वायु चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है
• नया एयर नाइफ एल्युमीनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• वाशिंग स्पीड डिस्प्ले के साथ ऑपरेशन बॉक्स, वाशिंग स्पीड (8-10m) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वत: तापमान नियंत्रण, पानी पुनःपूर्ति प्रणाली
• यूरोपीय रवशामक प्रणाली
• स्टेनलेस स्टील सामग्री
•03 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
•04 निरीक्षण और स्थापना अनुभाग
की नई संरचनायहसेक्शन को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण करना और पोंछना आसान है
•05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका इस्तेमाल किया जा सकता है।
•06 दबाने और भरने वाला खंड
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि के साथ ग्लास के विभिन्न आकार को भरने के लिए ज़ोन सेट करें आर्गन नुकसान कम कर देता है
• गैस मूल्य सेट कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• ग्लास को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, ग्लास को दबाने के लिए सर्वो मोटर का उपयोग करता है
• दबाने वाली प्लेट को आसान रखरखाव के लिए खोला जा सकता है
• लंबे समय तक चलने वाली सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• स्पेसर फ्रेम में छेद ड्रिल करने की जरूरत नहीं है
• मानक गैस आर्गन गैस है
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक हो सकती है
•07 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
