उत्पाद विवरण:
|
| प्रमाणन: | CE / UL | नाम: | स्वचालित ऊर्ध्वाधर इन्सुलेट ग्लास प्रसंस्करण लाइन |
|---|---|---|---|
| कांच की मोटाई: | 3 - 15 मिमी | मैक्स।: | 2500 मिमी * 3500mm |
| वोल्टेज: | 380 वी 50 हर्ट्ज 3 पी | शर्त: | नई मशीन |
| गारंटी: | 1 साल | ||
| हाई लाइट: | 45 मीटर / मिन ग्लास प्रोसेसिंग उपकरण,7 सेक्शन ग्लास बनाने की मशीन |
||

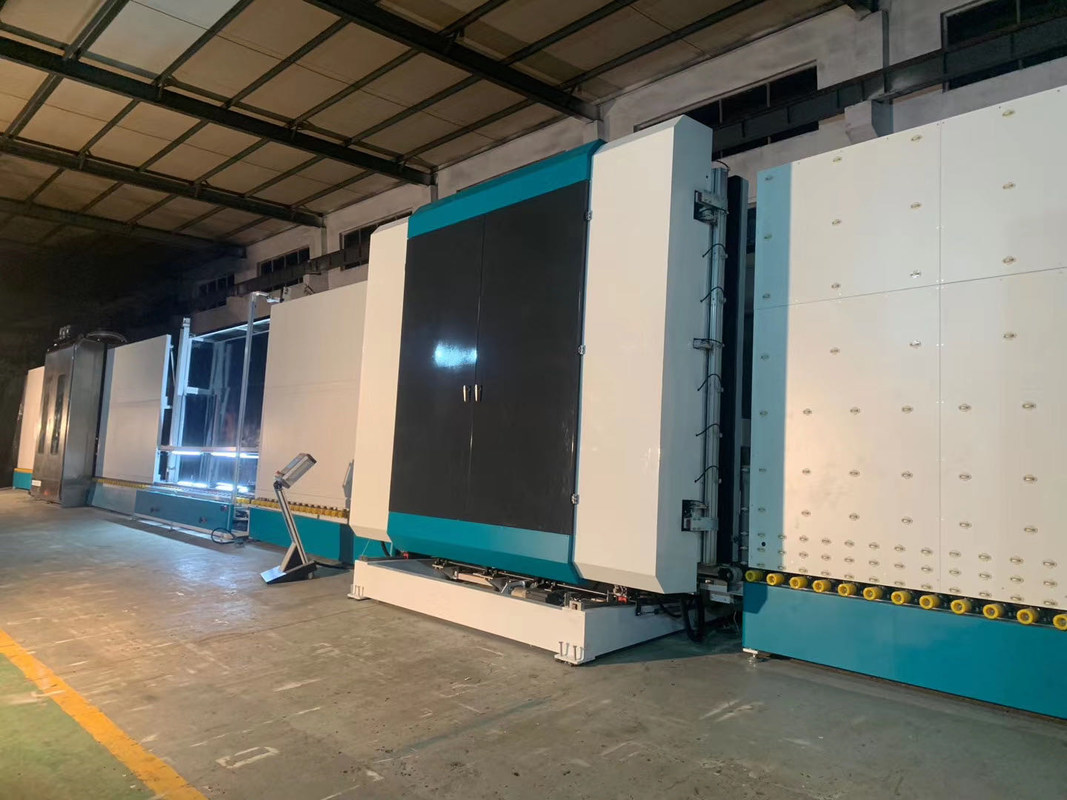

एयर गैस भरने के साथ स्वचालित रूप से ऊर्ध्वाधर इन्सुलेट ग्लास प्रसंस्करण लाइन
डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन का अवलोकन
ग्लास प्रसंस्करण लाइन में 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 धोने का खंड;
03 निर्वहन अनुभाग;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 गैस अनुभाग को दबाने और भरने;
07 डिस्चार्ज सेक्शन।
मुख्य विशेषताएं
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• सीमेंस नियंत्रण प्रणाली को अपनाएं, स्थिर प्रदर्शन बनाए रखें
• सिस्टम, मॉड्यूलर फ़ंक्शन, सुपरपोज़िशन फ़ंक्शन को नियंत्रित करने के लिए सर्वो का उपयोग करना
• डिजिटल डिस्प्ले के साथ गोंद की गहराई को स्वचालित रूप से समायोजित करें
• न्यूनतम और अधिकतम ग्लास आकार वैकल्पिक हो सकते हैं
• लागू कदम IG, ट्रिपल IG और आकार IG का उत्पादन करने के लिए
• IGU के दो टुकड़े किए जा सकते हैं और एक समय में आर्गन गैस से भरा जा सकता है (वैकल्पिक)
वैकल्पिक कार्य:
• काँच का आकार
• वैकल्पिक किनारों के साथ स्टेप ग्लास
• आर्गन गैस को स्वचालित रूप से भरना
• कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक
खोखले ग्लास उत्पादन लाइन का तकनीकी डेटा
| मैक्स।कांच का आकार | 2500 मिमी * 3500mm |
| गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200mm |
| मिन।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15mm |
| इन्सुलेट ग्लास मोटाई | 60 मिमी |
| ग्लास धोने की गति | 2-10m / मिनट |
| ग्लास कन्वेयर गति | 45 एम / मिनट |
| ब्रश धोना | 0.1 मिमी बालों के साथ नरम ब्रश के 3 जोड़े |
| जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
| हवा की आपूर्ति | प्रवाह: 0.8 मी / मिनट |
| हवा का दबाव | ≥0.8MPa |
| कुल शक्ति | 3P 380V 50HZ 40KW |
| आयाम | 23500 * 3500 * 3700mm |
| वजन | 6500kg |
कांच प्रसंस्करण लाइन इन्सुलेट का विस्तार
• 01 स्थानांतरण अनुभाग
ऑफ़लाइन कम-ई फ़िल्म का स्वचालित पता लगाना,कोटिंग का पता लगाने वाला तंत्र
• 02 धुलाई अनुभाग
• पूर्व धोने (वैकल्पिक)
• 0.1 मिमी नरम बालों के साथ नरम ब्रश के 3 जोड़े का उपयोग करना, कम-ई ग्लास धो सकते हैं
• वायु चाकू मोटाई के अनुसार स्वचालित रूप से वायु चाकू की चौड़ाई को समायोजित कर सकता है
• नई हवा चाकू एल्यूमीनियम प्रोफ़ाइल (डकबिल एयर नाइफ) का उपयोग करती है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफ़ाइल बतख चोंच द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, यह सुनिश्चित कर सकता है कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें
• यूरोपीय साइलेंसर प्रणाली
• धोने की गति प्रदर्शन के साथ ऑपरेशन बॉक्स, सही ढंग से धोने की गति (8-10 मीटर) प्रदर्शित कर सकते हैं
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• स्टेनलेस स्टील सामग्री
• ०३ डिस्चार्ज सेक्शन
• फंक्शन स्टोरेज ग्लास है
• 04 निरीक्षण और स्थापना अनुभाग
ग्लास का निरीक्षण करना और पोंछना आसान हैइस खंड की नई संरचना एक इनलाइन बीम उठाने की संरचना (डबल बीम) में बदल जाती है।
• 05 स्थानांतरण अनुभाग
•काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।कांच की मोटाई का स्वचालित माप।
• 06 गैस सेक्शन को दबाना और भरना
• एक कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।अल्ट्रा-तेज गति
• IGU के दो टुकड़ों को एक बार में दबाया और भरा जा सकता है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• उच्च गति वाले आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त किए हैं
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक कार्यकर्ता द्वारा दो IGU के लिए दो स्पेसर फ्रेम स्थापित करना
• ईआरपी सिस्टम के साथ कांच के आकार और लेबलिंग को स्वचालित रूप से (दबाने से पहले और दबाने के बाद लेबलिंग की अनुमति दी जा सकती है) (वैकल्पिक)
• बेहतर हो सकता है कि एक बार में IGU के दो टुकड़ों को दबाकर दबाव वाले हिस्से को आकार से बाहर रखा जा सके।कार्य कुशलता में सुधार करते हुए प्रत्येक 1 मीटर * 1 मीटर डबल ग्लास के लिए 27 तक पहुंच सकता है
• ट्रांसफर पार्ट से लेकर प्रेस वाले हिस्से तक, प्रत्येक भाग को विभाजित किया गया है
टीओ कांच को पहियों से दूषित होने से रोकते हैं और निशान को सुधारने के लिए निशान छोड़ते हैंआईजी पीroduction 'ऊँचा हैगुणवत्ता।
