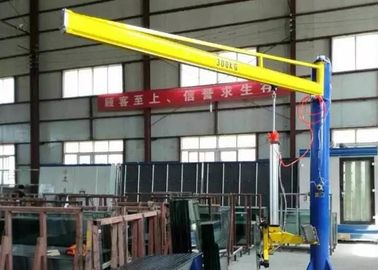

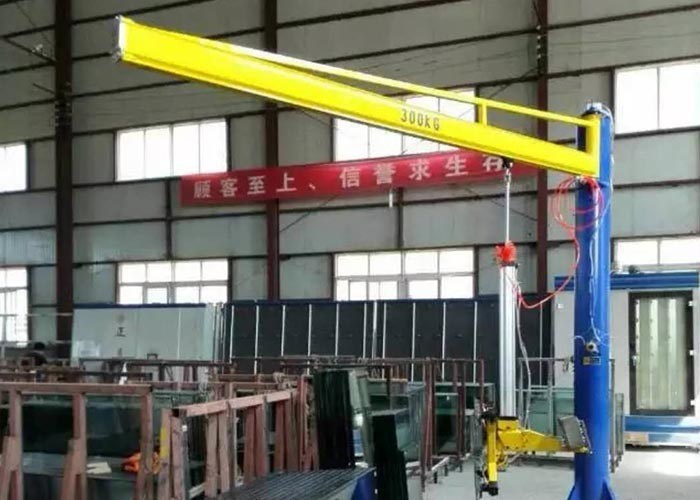

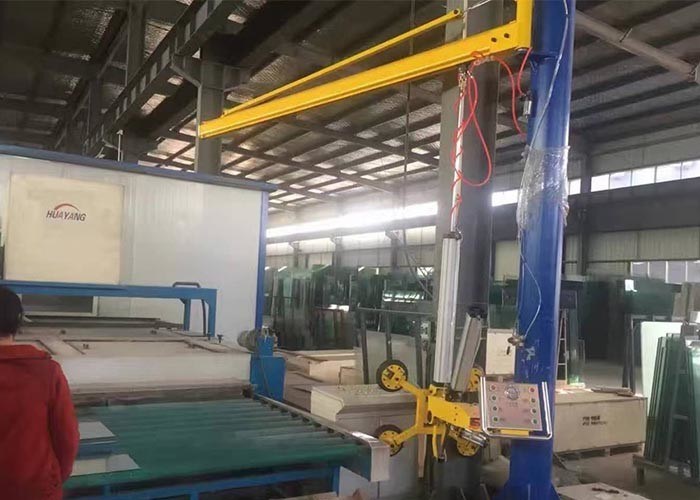

ग्लास फोर लिफ्टिंग सकर्स 400KG कैंटिलीवर गैन्ट्री क्रेन

चार उठाने वाली चूसने वाली 400KG LJXJ400 और जंबो ग्लास लोडिंग टेबल के साथ हॉट सेल ग्लास ब्रैकट क्रेन

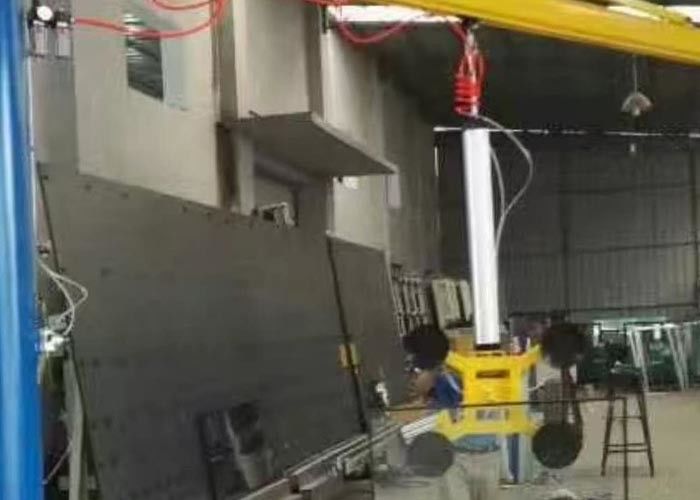

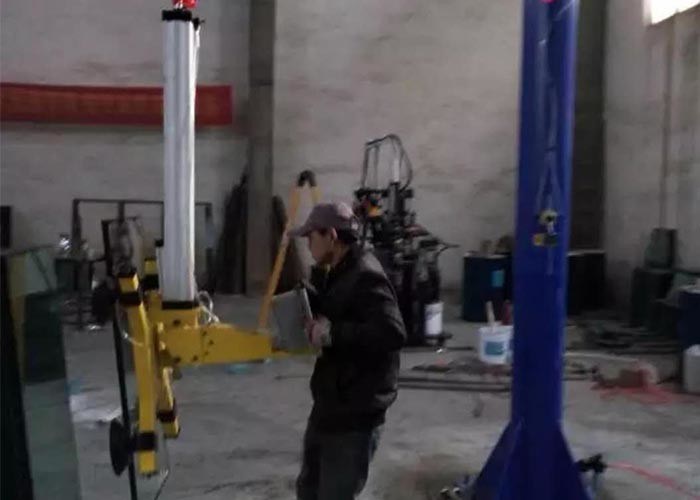

चूसने वाला उठाने के साथ ग्लास ब्रैकट क्रेन

1. यह वैक्यूम ग्लास लिफ्टर इन्सुलेट ग्लास शीट को संभालने के लिए है।
2. यह ग्लास लिफ्टर 800kg के साथ ग्लास शीट को उठाने में सक्षम है
3. यह 5 चूसने वालों से लैस है।लेकिन ग्राहक की आवश्यकता के अनुसार चूसने वाला जोड़ा जा सकता है।
4. उपकरण स्थिर, प्रयोग करने में आसान और सुरक्षित है।
5. वैक्यूम लिफ्टर बिजली की विफलता या वैक्यूम रिसाव के मामले में चेतावनी प्रकाश से सुसज्जित है, ऑपरेटर को आपातकालीन ऑपरेशन करने की चेतावनी देने के लिए एक ऑप्टिकल और एक ध्वनिक संकेत तुरंत बंद हो जाता है।

पैरामीटर:

हमेंeing के लिये

- इन्सुलेट ग्लास उत्पादन लाइन,
- स्थापित ग्लास पर्दा दीवार प्रणाली,
- लोड हो रहा है और कांच काटने की मेज पर कांच की चादर उतारना,
- कार विंडस्क्रीन चलाना।

पूरी तरह से स्वचालित ग्लास लोडिंग टेबल

• तकनीकी विवरण:

1) अलार्म सिस्टम: विश्वसनीय वैक्यूम डिटेक्शन डिवाइस के साथ, असामान्य स्थिति प्रकट करने के लिए स्वचालित अलार्म और डिस्प्ले हो सकता है, जब असामान्य और पुष्ट होने पर नियंत्रण करने के लिए इस्तेमाल किया जा सकता है वैक्यूम वैक्यूम जब असामान्य और वैक्यूम स्थिति में ग्लास के नीचे गारंटी;जब वैक्यूम अवस्था में एक गिलास में वैक्यूम सक्शन कप सुनिश्चित करने के लिए आपातकालीन बंद हो जाता है, तो असामान्य डाउनटाइम के कारण कांच के नुकसान से बचें;

2) ऑपरेशन पैटर्न: डिवाइस में स्वत: मोड और मैनुअल मोड में चयन के लिए दो कार्य हैं, ऑपरेशन सुविधाजनक और सहज;

3) ऑपरेटिंग इंटरफ़ेस: एलसीडी टच-स्क्रीन डिस्प्ले, चीनी डिस्प्ले, सुविधाजनक संचालन;

4) मुख्य फ्रेम, और स्टील संरचना सभी अंतरराष्ट्रीय गुणवत्ता आयताकार पाइप यौगिक लिंक और बोल्ट विधानसभा का उपयोग करते हैं;आयताकार स्टील ट्यूब मोटाई: over3-8mm है

5) मशीन की सामग्री वृद्ध हो चुकी है, सतह को जंग हटाने वाली तकनीक से जंग के धब्बे और सतह ऑक्साइड की परत को हटाने के लिए किया गया है, नीचे की परत को उच्च-ग्रेड एपॉक्सी प्राइमर के साथ छिड़का गया है, और सतह को उच्च के साथ छिड़का गया है ग्रेड ऑटोमोबाइल पेंट।

• विस्तृत कार्य चरण ::

पूरी कार्य प्रक्रिया को पीएलसी स्वचालित नियंत्रण या मैनुअल नियंत्रण द्वारा पूरा किया जा सकता है।मैनुअल मोड उपकरण समायोजन और रखरखाव के लिए मुख्य रूप से उपयुक्त है।प्रत्येक क्रिया को स्वतंत्र रूप से पूरा किया जा सकता है या सामान्य काम के लिए इस्तेमाल किया जा सकता है। लोडिंग सिग्नल (मैनुअल और स्वचालित) देने के बाद, हाथ पलटते हुए तंत्र के माध्यम से लगभग 95 डिग्री तक मुड़ जाता है, और पूरी मशीन आगे बढ़ना शुरू कर देती है।जब बांह पर इंडक्शन डिवाइस कांच को छूता है, तो पूरी मशीन चलना बंद हो जाती है। वैक्यूम सिस्टम काम करता है, ग्लास को वैक्यूम सिस्टम के माध्यम से चूसा जाता है।जब वैक्यूम दबाव सेट दबाव तक पहुंचता है, तो वैक्यूम पंप बंद हो जाता है।रॉड के तंत्र को जोड़ने वाली चूसने वाली दूरबीन से आर्म-लिफ्टिंग मोटर के माध्यम से ग्लास वापस और 80 मिमी ऊपर उठ जाता है।कांच को चूसा जाता है, यह सुनिश्चित करने के लिए लगभग 1.5 सेकंड के लिए रोकना, ट्रांसमिशन रोलर को कांच को उलटने के लिए मोटर द्वारा संचालित बड़ी भुजा है।ग्लास के नीचे का सक्शन कप उड़ने लगता है, और टेलिस्कोपिक कनेक्टिंग रॉड मैकेनिज़्म सक्शन कप और ग्लास एक ही समय में गिर जाता है। जब ग्लास कन्वेयर रोलर पर गिरता है, तो छोटा हाथ गिरता रहता है, ग्लास को अलग किया जाता है सक्शन कप, और कन्वेयर ग्लास मशीन को लोडिंग मशीन के सामने के छोर पर भेजना शुरू कर देता है और सिग्नल बिंदु पर रुक जाता है। फिर शून्य स्थिति और स्टॉप को खोजने के लिए पूरा फ्रेम स्वचालित रूप से चलता है।काटने की मेज से संकेत की प्रतीक्षा में, कांच को काटने की मेज पर उसी गति से भेजा जा सकता है जब काटने की मशीन पर कन्वेयर बेल्ट।ग्लास को बाहर भेजने के बाद, स्वचालित रूप से काम के चक्र को दोहराएं।मशीन आवश्यक ग्लास मोटाई के अनुसार किसी भी स्थिति का चयन कर सकती है।

• तकनीकी मापदंड:

• , शीट का आकार: न्यूनतम आकार: 2400 * 1500 मिमी (सिंगल साइड लोडिंग)
• , अधिकतम लोड हो रहा है आकार: 6100 x 3300 मिमी
• , ग्लास शीट की मोटाई: 3 ~ 19 मिमी
• , काम कर रहे अवशोषण गहराई: 700 मिमी
• , एक्स-अक्ष चलने की गति: 5-25 मीटर / मिनट (समायोज्य)
• , वाई-अक्ष चलने की गति: 8-12 मीटर / मिनट (समायोज्य)
• , गति गति: 5-25 मीटर / मिनट (समायोज्य)
• फ्लिप हथियारों की संख्या: 12 हथियार (डबल साइड लोडिंग)
• , एकल हाथ चूसने वालों की संख्या: तीन
• , लोडिंग प्रकार: डबल साइड लोडिंग
• , कार्य चक्र: 60S (प्रत्येक अतिरिक्त स्थिति के लिए 30S)
• , स्थापना बिजली की आपूर्ति: AC380V / 50HZ (विशेष परिस्थितियों को ग्राहकों की आवश्यकताओं के अनुसार समायोजित किया जा सकता है)
• , स्थापना कुल बिजली: 8-17 किलोवाट
• , संपीड़ित हवा: 0.6-0.8 एमपीए;
• , वैक्यूम: -50-99 Kpa (ग्लास मोटाई के अनुसार समायोज्य)
• , काम कर तालिका ऊंचाई: 900 + 20 मिमी
• , मशीन का आकार: 4650 x 2980 x 900 मिमी
•
• विद्युत उपकरण विन्यास:

1), पीएलसी नियंत्रक: डेल्टा;

2), आवृत्ति कनवर्टर: डेल्टा;

3), टचिंग स्क्रीन: डेल्टा;

4), संपर्ककर्ता स्विच: श्नाइडर;

5), सर्किट ब्रेकर: चिन्ट;

6), स्विचिंग बिजली की आपूर्ति: डेल्टा;

7), नियंत्रण ट्रांसफार्मर: चिंट;

8), मुख्य विद्युत चुम्बकीय वाल्व: एयरटैक;

9), फोटोइलेक्ट्रिक स्विच: Guangchuan / puruide / aotongmike lectric

10) निकटता स्विच: Guangchuan / puruide / aotongmike:

नोट: डिलीवरी की तारीख और तकनीकी सुधार के आधार पर, उत्पादन कंपनी उसी स्तर के ब्रांड के हिस्सों को बदलने का अधिकार सुरक्षित रखती है।
