उत्पाद विवरण:
|
उत्पादन का नाम: | कांच प्रसंस्करण लाइन इन्सुलेट | अधिकतम कांच का आकार: | 2500 मिमी * 3500mm |
---|---|---|---|
मिन ग्लास का आकार: | 400mm * 280mm | कांच की मोटाई: | 3 - 15 मिमी |
वॉशिंग मशीन: | स्टेनलेस स्टील | दबाने की मशीन: | एडजस्टेबल पॉइंट्स |
गारंटी: | 1 साल | ब्रांड: | लिजिआंग ग्लास |
हाई लाइट: | 2500 एमएम इंसुलेटिंग ग्लास प्रोसेसिंग लाइन,स्टेनलेस स्टील इंसुलेटिंग ग्लास प्रोसेसिंग लाइन |

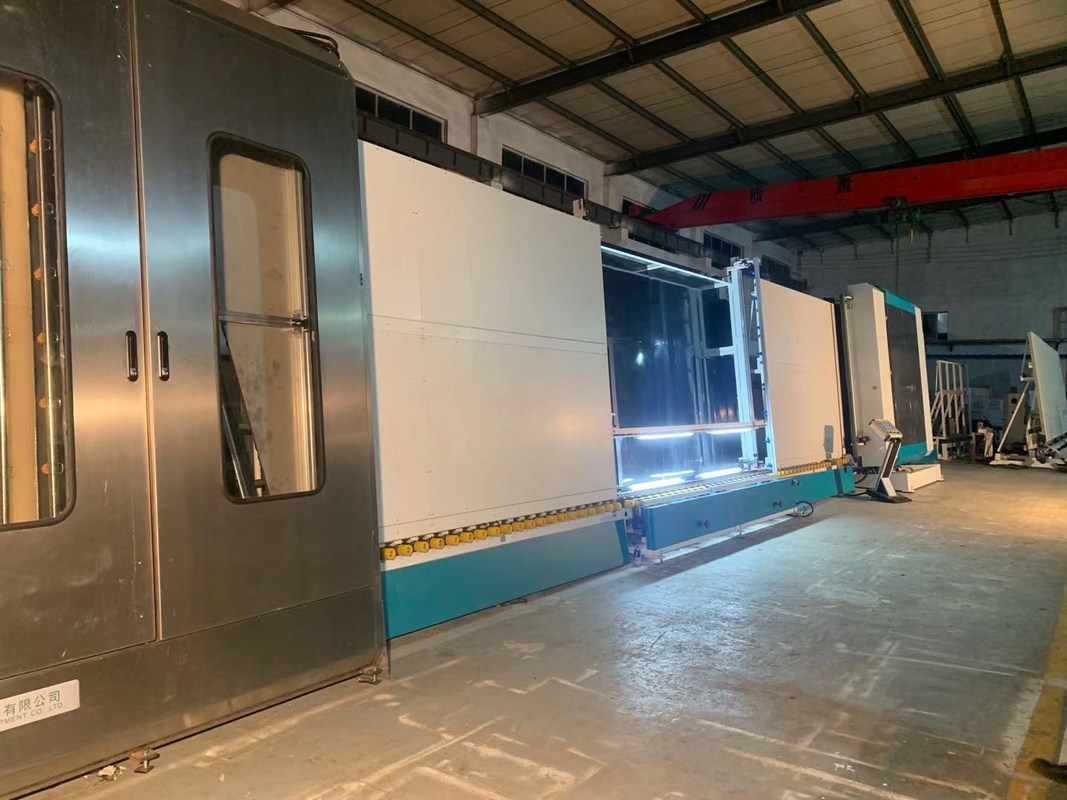

आर्गन गैस ऑनलाइन भरने के साथ स्वचालित 2500 एमएम इंसुलेटिंग ग्लास प्रोसेसिंग लाइन
इंसुलेटिंग ग्लास प्रोसेसिंग लाइन में ग्लास वाशिंग और ड्रायिंग मशीन, डबल ग्लास प्रेसिंग मशीन होती है।
कांच धोने और सुखाने की मशीन की मुख्य विशेषताएं:
• 0.1 मिमी नरम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, कम-ई ग्लास धो सकते हैं
• पूर्व धोने (वैकल्पिक)
• नई हवा चाकू एल्यूमीनियम प्रोफ़ाइल (डकबिल एयर नाइफ) का उपयोग करती है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफ़ाइल बतख चोंच द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, यह सुनिश्चित कर सकता है कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू के प्रतिध्वनि से बचें।
• वायु चाकू मोटाई के अनुसार स्वचालित रूप से वायु चाकू की चौड़ाई को समायोजित कर सकता है
• धोने की गति प्रदर्शन के साथ ऑपरेशन बॉक्स, सही ढंग से धोने की गति (8-10 मीटर) प्रदर्शित कर सकते हैं
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
ग्लास दबाने की मशीन की मुख्य विशेषताएं:
• अल्ट्रा-लॉन्ग (2500 मिमी * 3500 मिमी) इन्सुलेट ग्लास को दो बार संपीड़ित किया जा सकता है
• ग्लास स्थानांतरित करने के लिए कन्वेयर बेल्ट को गोद ले, ग्लास को प्रेस करने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ बोर्ड दबाने
• आर्गन गैस को महत्वपूर्ण सील प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से भरें
• फॉलो-अप सीलिंग विधि के साथ कांच के विभिन्न आकार को भरने के लिए क्षेत्र निर्धारित करें, आर्गन की हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
सुपर फास्ट आईजी लाइन की मुख्य विशेषताएं
• IGU के दो टुकड़ों को एक बार में दबाया और भरा जा सकता है, प्रत्येक IGU 90% से अधिक आर्गन गैस भर सकता है
• एक समय में IGU के दो टुकड़ों को दबाकर दबाने वाले हिस्से को आकार से बाहर होने से बेहतर तरीके से रोका जा सकता है।कार्य कुशलता में अत्यधिक सुधार करते हुए प्रत्येक 1m * 1m डबल ग्लास के लिए 27s तक पहुँच सकते हैं
• हाई-स्पीड आईजी प्रोसेसिंग लाइन, हमने 2019 में चीन में पेटेंट अधिकार प्राप्त किया है
• सीलिंग रोबोट पर काम करने की प्रतीक्षा की समस्या का समाधान।एक काम करने वाले द्वारा दो IGU के लिए दो स्पेसर फ्रेम स्थापित करना
• ईआरपी प्रणाली के साथ कांच के आकार और लेबलिंग को स्वचालित रूप से (लेबलिंग को दबाने से पहले और दबाने के बाद अनुमति दी जा सकती है) (वैकल्पिक)
• ट्रांसफर पार्ट से लेकर प्रेस वाले हिस्से तक, प्रत्येक भाग को विभाजित किया गया है
• एक कारखाने में बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।अल्ट्रा-तेज गति
विवरण LJBZ2535G का परिचय
उत्पादन लाइन के मुख्य घटक:
लाइन में 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन अनुभाग;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने अनुभाग;
07 डिस्चार्ज सेक्शन।
• 01 स्थानांतरण अनुभाग
कोटिंग का पता लगाने वाला तंत्र, ऑफलाइन लो-ई फिल्म का स्वचालित पता लगाना
• 02 धुलाई मशीन
• ०३ डिस्चार्ज सेक्शन
• भंडारण ग्लास
• 04 निरीक्षण और स्थापना अनुभाग
की नई संरचना यह अनुभाग को इनलाइन बीम लिफ्टिंग संरचना (डबल बीम) में बदल दिया जाता है।ग्लास का निरीक्षण करना और पोंछना आसान है
• 05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप।इसका उपयोग वास्तविक जरूरतों के अनुसार काम करते समय किया जा सकता है।
• 06 दबाने और भरने अनुभाग
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक तक पहुँच सकती है
• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
मैक्स।कांच का आकार | 2500 मिमी * 3500mm |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200mm |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15mm |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
ग्लास धोने की गति | 2-10m / मिनट |
ग्लास कन्वेयर गति | 45 एम / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ नरम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मी / मिनट |
हवा का दबाव | ≥0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700mm |
वजन | 6500kg |
विद्युत मापदंडों
नाम | मूल | ब्रांड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
मोटर स्थानांतरित करें | ताइवान | LINHAI |
ब्रश मोटर | ताइवान | LINHAI |
पानी का पंप | चीन | LINGXIAO |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय अवयव | ताइवान | AIRTAC |
इलेक्ट्रिक गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | देते हैं |
बटन और सूचक प्रकाश | फ्रांस | श्नीडर |
टच स्क्रीन | ताइवान | WEINVIEW |
इंटरमीडिएट रिले | जापान | OMRON |
गैस भरने के साथ आईजी लाइन ऑनलाइन |
