उत्पाद विवरण:
|
| उत्पादन नाम: | स्वचालित इंसुलेटेड ग्लास प्रोसेसिंग लाइन | अधिकतम भरने वाली गैस का आकार: | 2500 * 3200 मिमी |
|---|---|---|---|
| आवेदन पत्र: | डबल ग्लास, ट्रिपल ग्लास | नियंत्रण: | पीएलसी नियंत्रण |
| इन्सुलेट ग्लास की मोटाई: | 60 मिमी | मोटर: | सिमेंस |
| गैस सामग्री: | >90% | ||
| हाई लाइट: | आईजी इंसुलेटेड ग्लास प्रोसेसिंग लाइन,आर्गन गैस इंसुलेटेड ग्लास प्रोसेसिंग लाइन,ऑटोमैटिक डबल ग्लेज़िंग फैब्रिकेशन इक्विपमेंट |
||

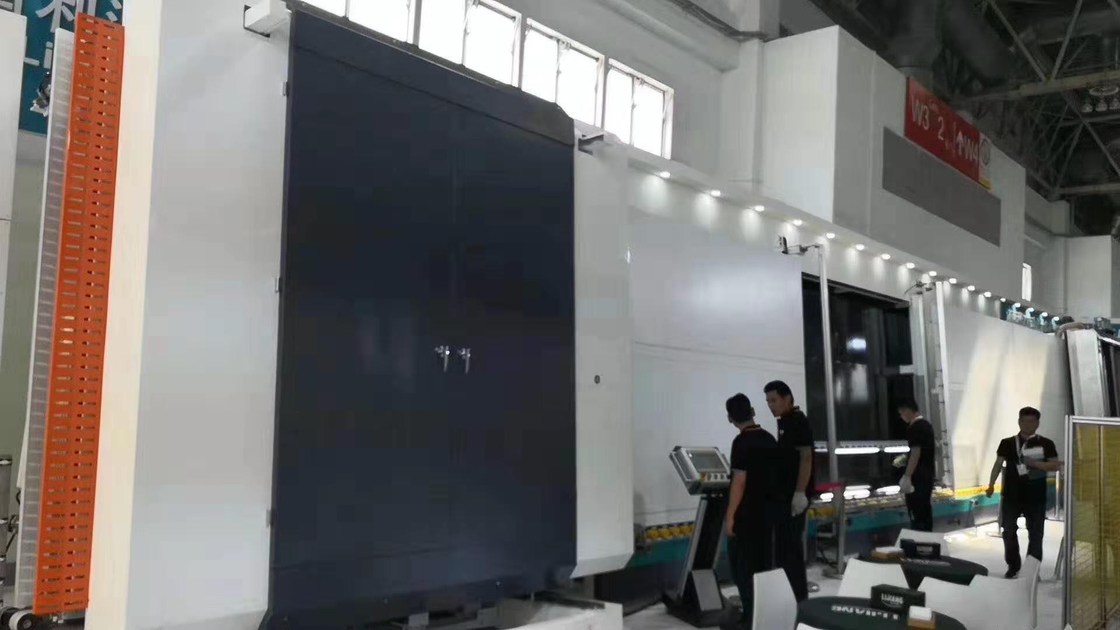

स्वचालित इंसुलेटेड ग्लास प्रोसेसिंग लाइन का विवरण
इंसुलेटेड ग्लास प्रोसेसिंग लाइन का मुख्य उद्देश्य ग्राहकों को नवीनतम उत्पादन तकनीक प्रदान करना, उत्पादन क्षमता में सुधार करना, उत्पादन लागत को बचाना और अधिकतम लाभ उत्पन्न करना है।
मुख्य विशेषताएं:
• इंसुलेटेड ग्लास प्रोसेसिंग में 7 सेक्शन हैं: 01 ट्रांसफर सेक्शन;02 वाशिंग मशीन;03 डिस्चार्ज सेक्शन;04 निरीक्षण और स्थापना अनुभाग;05 स्थानांतरण अनुभाग;06 दबाने और भरने वाला खंड;07 डिस्चार्ज सेक्शन
• सीमेंस सर्वो मोटर्स का उपयोग करना
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• डबल ग्लास, ट्रिपल ग्लास का उत्पादन करने के लिए लागू
• वैकल्पिक किनारों और आकार का गिलास के साथ कदम गिलास
विवरण परिचयइन्सुलेट ग्लास लाइन की
•01स्थानांतरण करनाखंड
ऑफ़लाइन लो-ई फिल्म का स्वचालित पता लगाना,कोटिंग पहचान तंत्र
•02धुलाईमशीन
लाभ:
• 0.1 मिमी मुलायम बालों के साथ मुलायम ब्रश के 3 जोड़े का उपयोग करके लो-ई ग्लास को धो सकते हैं
• प्री-वॉशिंग(वैकल्पिक)
• वायु चाकू मोटाई के अनुसार वायु चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है
• नया एयर नाइफ एल्युमीनियम प्रोफाइल (डकबिल एयर नाइफ) का उपयोग करता है, एयर आउटलेट का आकार एल्युमिनियम प्रोफाइल डक बीक द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू की प्रतिध्वनि से बचें।
• वाशिंग स्पीड डिस्प्ले के साथ ऑपरेशन बॉक्स, वाशिंग स्पीड (8-10m) को सटीक रूप से प्रदर्शित कर सकता है
• पानी की टंकी स्वत: तापमान नियंत्रण, पानी पुनःपूर्ति प्रणाली
• यूरोपीय रवशामक प्रणाली
• स्टेनलेस स्टील सामग्री
•03 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
•04 निरीक्षण और स्थापना अनुभाग
कांच का निरीक्षण करना और पोंछना आसान है।इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।
•05 स्थानांतरण अनुभाग
• यह काम करते समय वास्तविक जरूरतों के अनुसार इस्तेमाल किया जा सकता है। कांच की मोटाई का स्वत: माप।
•06 दबाने और भरने वाला खंड
लाभ:
• अल्ट्रा-लॉन्ग (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
• ग्लास को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, ग्लास को दबाने के लिए सर्वो मोटर का उपयोग करता है
• दबाने वाली प्लेट को आसान रखरखाव के लिए खोला जा सकता है
• लंबे समय तक चलने वाली सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक हो सकती है
• अनुवर्ती सीलिंग विधि के साथ ग्लास के विभिन्न आकार को भरने के लिए ज़ोन सेट करें आर्गन नुकसान कम कर देता है
• गैस मूल्य सेट कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• स्पेसर फ्रेम में छेद ड्रिल करने की जरूरत नहीं है
• मानक गैस आर्गन गैस है
•07 डिस्चार्ज सेक्शन
• स्टोरेज ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी मापदंड
| मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
| गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200 मिमी |
| मिन।कांच का आकार | 280 मिमी * 450 मिमी |
| कांच की मोटाई | 3-15 मिमी |
| इन्सुलेट ग्लास की मोटाई | 60 मिमी |
| कांच धोने की गति | 2-10 मी / मिनट |
| ग्लास कन्वेयर गति | 45 मी / मिनट |
| ब्रश धोना | 0.1 मिमी बालों के साथ मुलायम ब्रश के 3 जोड़े |
| जलापूर्ति | पानी की खपत: 0.5t/h कंडक्टिविटी: 40μs/cm |
| हवा की आपूर्ति | प्रवाह: 0.8m/मिनट |
| हवा का दबाव | ≥0.8 एमपीए |
| कुल शक्ति | 3P 380V 50HZ 40KW |
| आयाम | 23500 * 3500 * 3700 मिमी |
| वज़न | 6500 किग्रा |
विद्युत पैरामीटर
| नाम | मूल | ब्रैंड |
| सर्वो मोटर | जर्मनी | सीमेंस |
| पीएलसी | जर्मनी | सीमेंस |
| कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
| फ्रिक्वेंसी परिवर्तक | जर्मनी | सीमेंस |
| स्थानांतरण मोटर | ताइवान | लिन्हाई |
| ब्रश मोटर | ताइवान | लिन्हाई |
| पानी का पम्प | चीन | लिंग्ज़ियाओ |
| मार्गदर्शक | ताइवान | हायविन |
| वायवीय घटक | ताइवान | एयरटैक |
| बिजली का पैमाना | चीन | मिरान |
| फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
| सूक्ष्म स्विच | ताइवान | प्रवृत्त होना |
| बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
| टच स्क्रीन | ताइवान | वेइनव्यू |
| इंटरमीडिएट रिले | जापान | OMRON |
| ऑनलाइन गैस भरने वाली आईजी लाइन | ||
