उत्पाद विवरण:
|
नाम: | वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन | प्रयोग: | इंसुलेटिंग ग्लास बनाना |
---|---|---|---|
आवेदन: | डबल ग्लेज़िंग प्रसंस्करण | पीएलसी ब्रांड: | सीमेंस |
मैक्स। ग्लास आकार: | 2500 * 3500 मिमी | मिन.ग्लास.साइज़: | 450*280 |
कांच की मोटाई: | 3-15 मिमी | इन्सुलेट ग्लास की मोटाई: | 50 मिमी |
ब्रश धोना: | 3 जोड़े | कांच धोने की गति: | 2-10 मी / मिनट |
ग्लास कन्वेयर गति: | 45 मी / मिनट | कुल शक्ति: | 380 वी 50 हर्ट्ज 40 किलोवाट |
हाई लाइट: | वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन,चाइना इंसुलेटिंग ग्लास प्रोडक्शन लाइन,वर्टिकल इंसुलेटिंग ग्लास फैब्रिकेशन मशीनरी |

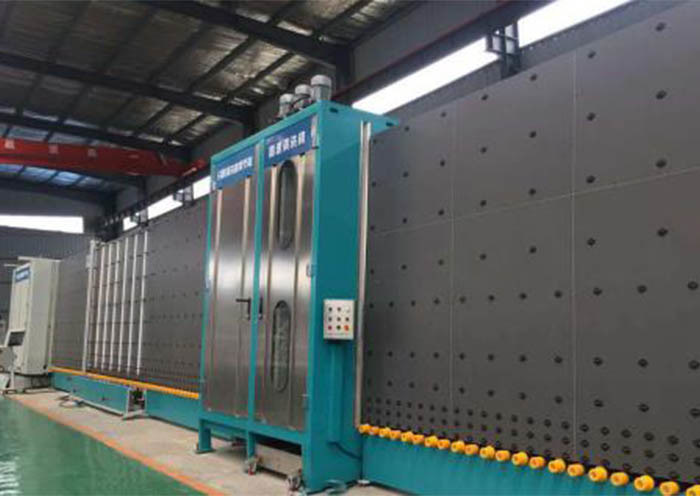

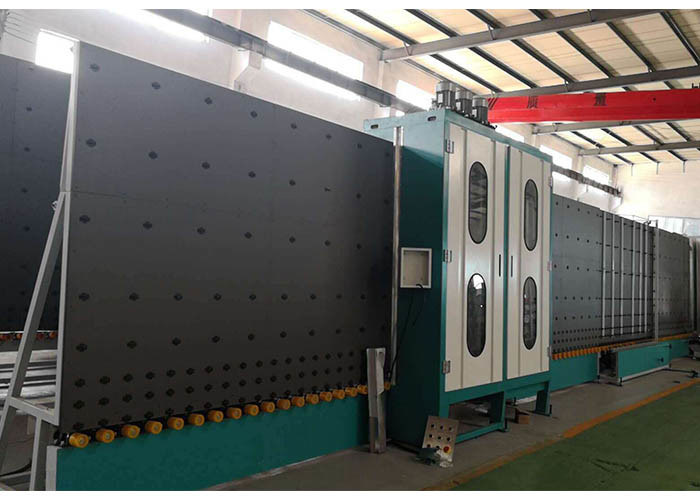

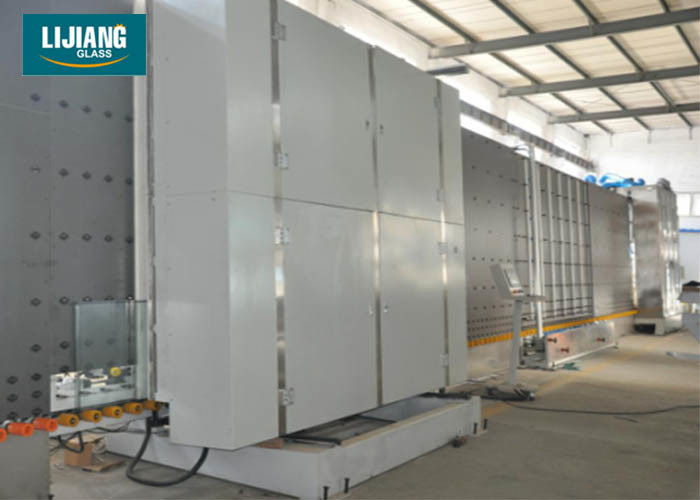

स्वचालित वर्टिकल इंसुलेटेड उत्पादन लाइन का विवरण
ग्लास डीप प्रोसेसिंग मैन्युफैक्चरिंग मशीनरी के लिए इंसुलेटिंग ग्लास प्रोडक्शन लाइन
स्वचालित वर्टिकल इंसुलेटेड ग्लास प्रोडक्शन लाइन में मुख्य रूप से चार सेक्शन होते हैं: इनपुट सेक्शन, वाशिंग एंड ड्रायिंग सेक्शन, इंस्पेक्शन सेक्शन और क्लोजिंग सेक्शन।कॉम्पैक्ट संरचना, व्यावहारिक अर्थव्यवस्था, उच्च दक्षता और सुविधाजनक रखरखाव के साथ चार खंडों को एक ही डिप कोण के साथ लंबवत रखा गया है। वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन का उपयोग मुख्य रूप से इंसुलेटिंग ग्लास को प्रोसेस करने और बनाने के लिए किया जाता है।
स्वचालित उष्मारोधी कांच उत्पादन लाइन के कार्य
1) डबल आईजी यूनिट बनाना
2) आकार की आईजी इकाइयाँ बनाना
3) लो-ई आईजी यूनिट बनाना
4) ट्रिपल (3-लेयर) आईजी यूनिट बनाना
5) चार पक्षों वाली आईजी इकाइयां बनाना
6) स्वचालित रूप से आर्गन गैस भरना
आईजी लाइन की सुविधा
1.आईजी लाइन उच्च रिज़ॉल्यूशन टच स्क्रीन से लैस सीमेंस कंट्रोल सिस्टम को गोद लेती है।
2. वाशिंग मशीन में लो-ई ग्लास सेंसर है
यहसेंसरवाशिंग मशीन से पहले स्थापित किया गया है।यह स्वचालित रूप से लो-ई ग्लास की सतह को तेजी से और सटीक रूप से पहचान सकता है, ग्लास को लो-ई सतह को गिरने से रोक सकता है।
2. वाशिंग मशीन केवल 0.1 मिमी व्यास के साथ छह नरम (लो-ई) ब्रश का उपयोग करती है। लो-ई ग्लास, फ्लैट ग्लास, टेम्पर्ड ग्लास और इतने पर धो सकते हैं।इसमें 0.1 मिमी से कम ब्रिसल्स का व्यास है, विशेष रूप से लो-ई ग्लास के लिए ग्लास को कभी नुकसान नहीं पहुंचाता है।
3. संपूर्ण धुलाई और सुखाने वाला खंड प्लेट और आंतरिक स्पेयर पार्ट्स सहित 304 स्टेनलेस स्टील सामग्री को अपनाता है।
5.एयर-बफर्ड बैकरेस्ट कांच की खरोंच और कांच के पहिये के निशान को रोकता है
6. उत्पादन की गति में वृद्धि, कांच की विभिन्न मोटाई को जल्दी से स्थानांतरित करने की अनुमति देना।परीक्षण के अनुसार, 1m*m इंसुलेटिंग ग्लास बनाने में केवल 22s लगते हैं। वाशिंग मशीन के अंदर की विशेष संरचना स्वचालित रूप से ग्लास की मोटाई को पहचान सकती है।
7.पारंपरिक हाइड्रोलिक स्टेशन की तुलना में, सर्वो मोटर सटीक काम के दबाव की गारंटी दे सकती है और काम की गति को बढ़ाते हुए कांच को नुकसान से बचा सकती है।
टाइमिंग बेल्ट दांतेदार है, जिससे प्रेसिंग अधिक सटीक होती है।
सर्वो मोटर को कांच और एल्यूमीनियम स्पेसर की मोटाई की सही गणना की जा सकती है।
प्रेसिंग बॉक्स प्रेसिंग IG यूनिट्स को सपोर्ट करने के लिए सर्वो मोटर और टाइमिंग बेल्ट का उपयोग करता है।
8. चीन में, LIJIANG को छोड़कर, कोई भी गारंटी नहीं दे सकता है कि दबाने वाला बोर्ड 10 या 20 साल बाद हर समय लंबवत और सीधा रहेगा।हालाँकि, हम इस समस्या को पहले ही हल कर चुके हैं। हम सीएनसी तकनीक को प्रेसिंग बोर्ड में अपनाते हैं।हमने बैक प्लेट को हर समय सीधा रखने के लिए प्रेसिंग बोर्ड के अंदर समायोज्य बिंदुओं को डिज़ाइन किया है।
9. आईजी लाइन केवल 1 एम * 1 एम डबल ग्लेज़िंग ग्लास के एक टुकड़े के लिए 22 एस के साथ आर्गन गैस भरती है। स्लैब के अंदर स्वत: इन्फ्लेटिंग फ़ंक्शन, ग्लास के आकार के अनुसार स्वचालित रूप से फुलाते हुए, मुद्रास्फीति दक्षता और गैस उपयोग दर में सुधार।
आईजी लाइन का तकनीकी डाटा
मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
मिन।कांच का आकार | 280 मिमी * 400 मिमी |
कांच की मोटाई | 3-15 मिमी / 19 मिमी |
इन्सुलेट ग्लास की मोटाई | 50 मिमी / 60 मिमी |
कांच धोने की गति | 2-10 मी / मिनट |
ग्लास कन्वेयर गति | 45 मी / मिनट |
ब्रश धोना | 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t/h कंडक्टिविटी: 40μs/cm |
हवा की आपूर्ति | प्रवाह: 0.8m/मिनट |
हवा का दबाव | ≥0.8 एमपीए |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700 मिमी |
वज़न | 6500 किग्रा |
कंपनी का परिचय
जिनान लिजियांग स्वचालन उपकरण कं, लिमिटेड एक उद्यम है जो ग्लास प्रसंस्करण उपकरण अनुसंधान और विकास, बिक्री और सेवा को समग्र रूप से एकीकृत करता है।
अब, हमारे दोस्ताना साझेदारों में नॉर्थ ग्लास, शिन फक्सिंग, याओहुआ, डालियान हुयिंग, बीजिंग गुआनहुआ, शंघाई हाओ जिंग, सिचुआन ली हेहुआ और अन्य प्रसिद्ध उद्यम शामिल हैं।कंपनी की स्थापना के बाद से, हमारे उत्पादों को यूरोप, अमेरिका, दक्षिण अमेरिका, मध्य पूर्व, दक्षिण पूर्व एशिया, भारत, लगभग 30 देशों और क्षेत्रों में निर्यात किया गया है।
