उत्पाद विवरण:
|
| नाम: | कांच काटने की मेज | कांच का आकार: | 2600*2000 |
|---|---|---|---|
| काटने की गति: | 0-200 मीटर / मिनट | बिजली की आपूर्ति की वोल्टेज: | 380 वी / 50 हर्ट्ज |
| सर्वो प्रणाली: | यास्कावा सर्वो मोटर | कांच की मोटाई: | 3 - 19 मिमी |
| सटीकता काटना: | ±0.15 | ||
| हाई लाइट: | 200 मीटर / मिनट सीएनसी ग्लास कटिंग टेबल्स,19 मिमी सीएनसी ग्लास कटिंग टेबल्स,सीएनसी ग्लास कटिंग टेबल्स 200 मीटर / मिनट |
||

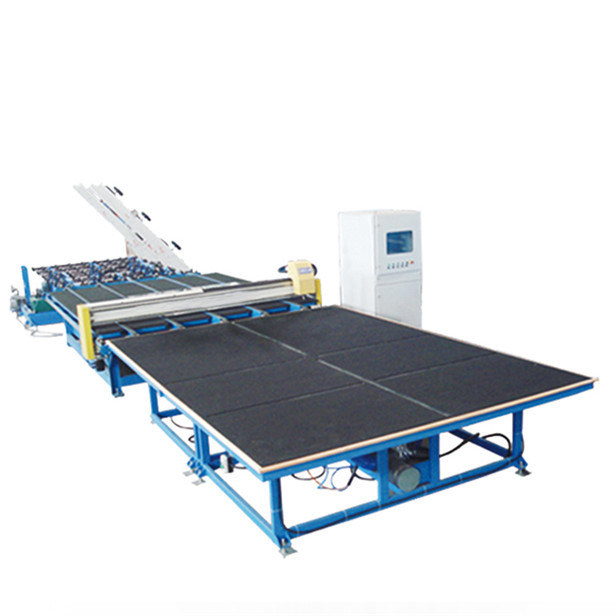

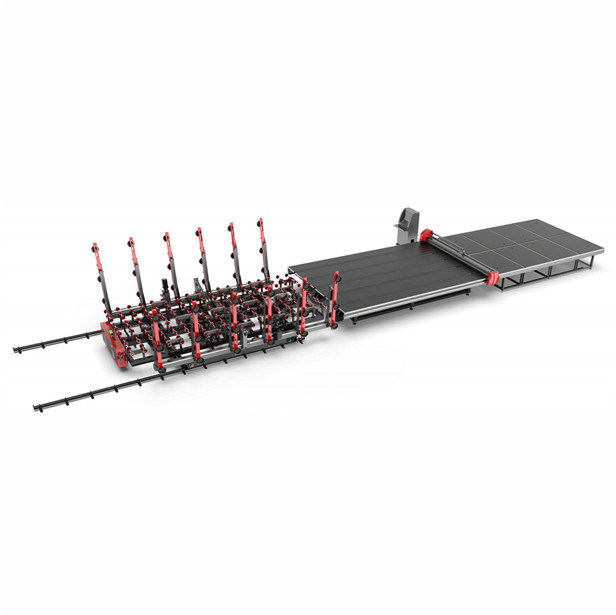

1. कांच काटने की मेज का अवलोकन
ग्लास कटिंग टेबल वर्किंग सिद्धांत बेल्ट को वर्कटेबल तक पहुंचाकर कट ग्लास को व्यक्त करना है, स्वचालित रूप से फोटोइलेक्ट्रिक स्कैनिंग सिस्टम के माध्यम से ग्लास की स्थिति को इनपुट करता है, और फिर कटर होल्डर पर डायमंड व्हील के साथ कटिंग हेड प्रोग्राम कंट्रोल द्वारा क्रमशः एक्स और वाई दिशाओं के साथ चलता है। , शीट को काटें।उन्नत एसी सर्वो मोटर का उपयोग ड्राइव भाग में किया जाता है, मशीन के नियंत्रण भाग में सीएनसी गति नियंत्रक का उपयोग किया जाता है।
2.कांच काटने की मेजसंयोजन:
स्वचालित ग्लास कटिंग टेबल: इसमें चेसिस मैकेनिज्म, बीम मैकेनिज्म, वर्कटेबल मैकेनिज्म, कटिंग नाइफ मैकेनिज्म, कन्वेइंग मैकेनिज्म, फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग मैकेनिज्म और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।
3. ग्लास कटर की सुविधा
1, हाई-स्पीड साइलेंट लीनियर गाइड को गाइड रेल के लिए अपनाया जाता है, जिसमें उच्च कटिंग सटीकता और कम शोर होता है।
2, पेशेवर संरचना सॉफ्टवेयर के विश्लेषण के माध्यम से, उपकरण सबसे सही मिलान प्राप्त करने के लिए स्थिरता, गतिशील संतुलन, यांत्रिक शक्ति सुनिश्चित करता है, और यह सुनिश्चित करता है कि तालिका की संरचना विकृत नहीं है।
3, उन्नत जापानी अंकवा सर्वो मोटर का उपयोग ड्राइविंग भाग में किया जाता है, जो उपकरण को विश्वसनीय, त्रुटि छोटा और कुशल बनाता है।
4, उम्र बढ़ने के उपचार के बाद चेसिस सामग्री को राष्ट्रीय मानक मैंगनीज युक्त सेक्शन ब्रिज स्टील (Q345A) द्वारा वेल्डेड और बनाया जाता है।इस तरह के स्टील के व्यापक यांत्रिक गुण, प्लास्टिसिटी और वेल्डिंग गुण अच्छे हैं।फ्रेम को समग्र रूप से संसाधित किया जाता है, और उत्पाद की स्थिरता सुनिश्चित करने के लिए उम्र बढ़ने के उपचार को तड़के से उपकरणों की स्थिरता और सटीकता में काफी सुधार होता है।विशेष जंग हटाने की प्रक्रिया के बाद, सतह के जंग के धब्बे और ऑक्साइड परत को हटा दिया जाता है।शीर्ष कोट को उच्च ग्रेड एपॉक्सी प्राइमर के साथ छिड़का जाता है और शीर्ष कोट को उच्च ग्रेड ऑटोमोबाइल पेंट के साथ छिड़का जाता है।
5, इंटीग्रल केबल और गैस पाइप की उचित व्यवस्था और पूरी सीलिंग
6, डिवाइस में एक कुंजी रीसेट फ़ंक्शन है।यह टच स्क्रीन पर क्लिक करके स्वचालित रूप से शुरू होने से पहले सभी तैयारियों को पूरा कर सकता है, जिससे कार्य कुशलता में काफी सुधार होता है।
7, जापानी एसएमसी आनुपातिक सोलनॉइड वाल्व का उपयोग चावल काटने के लिए किया जाता है।कांच की मोटाई के अनुसार दबाव स्वचालित रूप से समायोजित हो जाता है।कटर सिर 360 डिग्री घूमता है, और ऊपरी और निचले बफरिंग कटर कट (किसी भी सीधी रेखा और सभी प्रकार के विशेष आकार के गिलास को सटीक रूप से काटा जा सकता है)।
8, डबल मोटर हाई स्पीड ड्राइव (बड़ी जड़ता यास्कावा सर्वो) काटने की गति और प्रवाह सुनिश्चित करता है
9, कन्वेयर डिवाइस, सिंक्रोनस ऑटोमैटिक ट्रांसमिशन डिवाइस, ग्लास अपर और लोअर ट्रांसमिशन के लिए सुविधाजनक, आवृत्ति रूपांतरण गति विनियमन, ट्रांसमिशन गति को अनुकूलित करने के लिए स्थिर और आसान
10, मुआवजा समारोह, उपकरण विलक्षणता मुआवजा, निकासी मुआवजा, पिच मुआवजा
11, चाकू सिर चाकू संरक्षण समारोह से लैस है।यदि चाकू का सिर कांच या कांच के अंतराल के बाहर गिरता है, तो कार्यक्रम स्वचालित रूप से बंद हो जाता है, प्रभावी रूप से भागों और कांच को नुकसान से बचाता है।
12, पोजिशनिंग डिवाइस, फोटोइलेक्ट्रिक स्कैनिंग पोजिशनिंग सिस्टम
4. तकनीकी पैरामीटर
| अधिकतम आकार | 2600X2000mm |
| मोटाई | 3～19 मिमी |
| सटीकता काटना | ±0.15 |
| विशेष आकार के गिलास की सटीकता काटना | ±0.20 |
| काटने की गति | 0-200 मीटर / मिनट |
| संदेश देने की गति | 0-25 मीटर / मिनट |
| मशीन का आकार | 9600X2800X900 ± 20 मिमी |
| वर्किंग टेबल की ऊंचाई | 900 मिमी ± 20 मिमी |
| वज़न | 2600 किग्रा |
| उपकरण की कुल शक्ति | 5-8kw |
5.उपकरण कॉन्फ़िगर करें
6. सॉफ्टवेयर हिस्सा
1) मैन-मशीन इंटरफ़ेस सरल और उदार है, पैरामीटर समायोजन सरल है, ऑपरेटरों द्वारा संशोधित किए जाने वाले पैरामीटर कम, सरल और सहज हैं, और ऑपरेटरों की आवश्यकताएं कम हैं।
2) तेजी से चलने की गति, सुचारू रूप से चलने, उच्च नियंत्रण सटीकता, मॉड्यूलर नियंत्रक संरचना;
3) पाइपलाइन कटिंग मोड, फोटोइलेक्ट्रिक पोजिशनिंग कटिंग मोड और डायरेक्ट कटिंग मोड को विकल्पों के माध्यम से स्वतंत्र रूप से सेट किया जाता है।प्रसंस्करण के दौरान किसी भी समय स्वचालित कटिंग मोड और एयर ऑपरेशन मोड को स्विच किया जा सकता है।
4) रीयल-टाइम ट्रैकिंग और प्रसंस्करण पथ का प्रदर्शन, गति निर्देशांक की समय पर रिकॉर्डिंग, धुरी राज्य, I/0 राज्य, गलती निदान और अलार्म की स्वचालित रिकॉर्डिंग;
5) ग्राफिक लाइब्रेरी नेस्टिंग प्रोग्रामिंग, लाइब्रेरी से विशेष-आकार का चयन करें, प्रासंगिक पैरामीटर सेट करें, प्रसंस्करण मात्रा, स्वचालित नेस्टिंग, प्रसंस्करण प्रक्षेपवक्र उत्पन्न करना;
6) विभिन्न प्रकार के प्रसंस्करण दस्तावेज सुपर पैकेज सॉफ्टवेयर, ऑटोकैड डीएक्सएफ फाइल प्राप्त करें, सिस्टम का अपना ग्राफिक्स संपादन सॉफ्टवेयर है (बिल्कुल पॉल की संपादन विधि के समान);
7) ग्राफिक लाइब्रेरी नेस्टिंग प्रोग्रामिंग, लाइब्रेरी से असामान्य आकार का चयन करना, प्रासंगिक पैरामीटर सेट करना, प्रसंस्करण मात्रा, स्वचालित घोंसला बनाना, प्रसंस्करण प्रक्षेपवक्र उत्पन्न करना;
8) ग्लास प्रेशर स्टॉक का पूर्ण भंडारण, एक बार प्रत्येक विनिर्देश मोटाई का काटने का दबाव इनपुट और सहेजा जाता है, इसे सीधे लागू किया जा सकता है;
9) फोटोइलेक्ट्रिक पोजिशनिंग फ़ंक्शन, वास्तविक स्थिति और विक्षेपण कोण के अनुसार, स्वचालित रूप से काटने को समायोजित करता है;
10) DXF वर्ग की फाइलों का छँटाई कार्य, जिसमें निकटतम बिंदु, प्रवेश बिंदु, या ग्राफिक्स रंग द्वारा दक्षिणावर्त, वामावर्त छँटाई और अन्य विकल्प शामिल हैं।एकल-चरण काटने और द्विदिश काटने के बीच स्विच को मुक्त करें।
11) सभी प्रकार की सुरक्षा: सॉफ्ट और हार्ड लिमिट, कटर प्रेशर लिमिट, एक्सटर्नल इमरजेंसी स्टॉप कंट्रोल वगैरह सहित।
12) मुआवजा समारोह: उपकरण विलक्षणता मुआवजा, निकासी मुआवजा, पिच मुआवजा;
