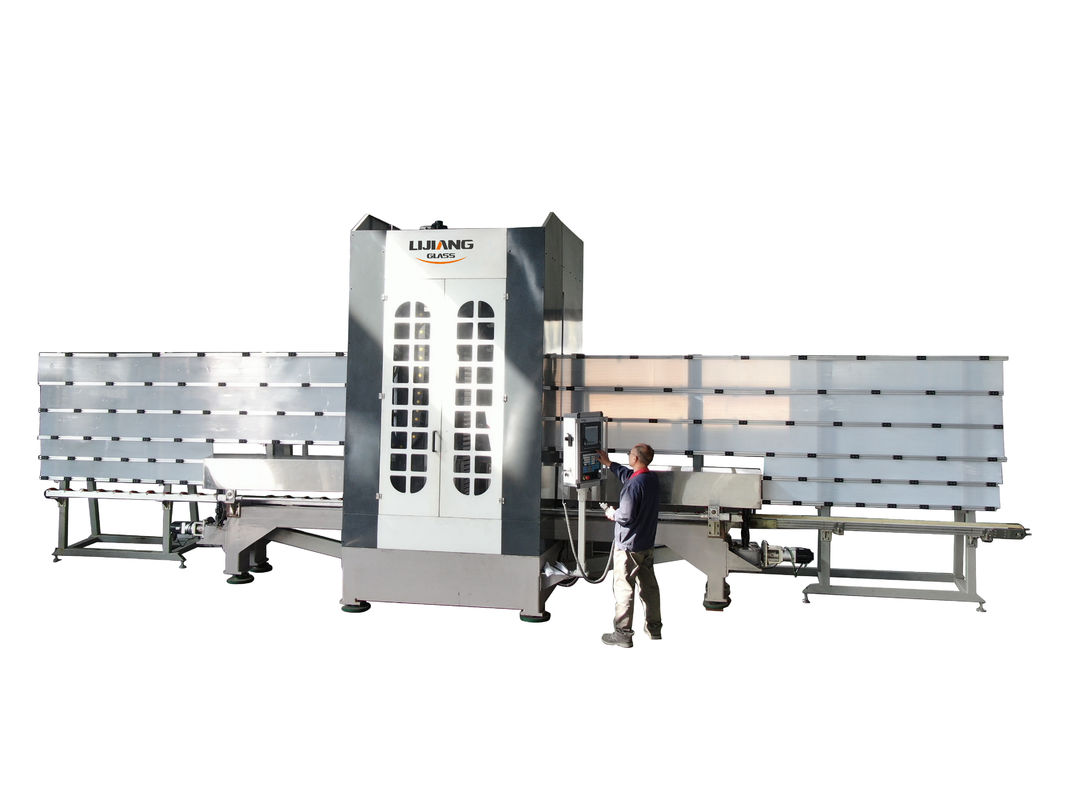

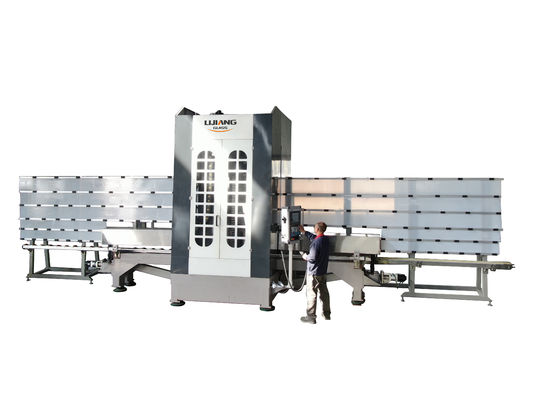

सीएनसी वर्टिकल ड्रिलिंग और फ्रिलिंग मशीन

1,विवरण:

लिजियांग ग्लास उच्च तकनीक के साथ सीएनसी ग्लास ड्रिलिंग और मिलिंग मशीन है। यह कम समय में पूरी तरह से जटिल काम कर सकते हैं,और संसाधित शीट उच्च स्तर का है जो न्यूनतम निवेश के साथ एक सीएनसी मशीन प्राप्त करने के लिए महसूस किया है.

ऊर्ध्वाधर सीएनसी कार्य केंद्र प्रत्येक अक्ष के गतिशील प्रबंधन और गति सटीक नियंत्रण प्राप्त करने के लिए संख्यात्मक संचालन और नियंत्रण प्रणाली लागू करता है।तो आकार सटीक है और संसाधित शीट उच्च गुणवत्ता का है. यह एक सीएनसी ऊर्ध्वाधर ड्रिलिंग और मिलिंग मशीन है जो सरल और जटिल ड्राइंग को संसाधित करने के लिए सबसे उन्नत तकनीक द्वारा विशेषता है। यह प्रसंस्करण परिशुद्धता पर आवश्यकता का समाधान है,उच्च गति और आसान संचालन.

मशीन स्वचालित रूप से बड़े सपाट ग्लास पर जटिल ड्रिलिंग और मिलिंग कार्यों को संसाधित कर सकती है।मशीन ड्रिलिंग पर तैयार कार्यक्रम को निष्पादित करने के लिए शुरू होता है, मिलिंग आदि।

नियंत्रण प्रणाली की लचीलापन विभिन्न उत्पादों की आवश्यकता को पूरा कर सकते हैं, पूरे काम स्वचालित रूप से समाप्त हो जाता है। यह मशीन संरचनात्मक ग्लास (फ्रेमलेस दरवाजा,कांच की पर्दे की दीवार आदि) इस कार्य में निम्नलिखित शामिल हैंः

• ड्रिलिंग;
• मिलिंग

2,संरचना

ऊर्ध्वाधर कांच के काम करने वाली मशीन; जिसमें सभी मुख्य भाग सुरक्षात्मक रूप से कवर किए गए हैं। संरचना मशीन को लोड और अनलोड करने के लिए सुविधाजनक है और कम क्षेत्र पर कब्जा कर रही है।यह भी बाधा को कम कर सकते हैं और आसान ग्लास शीट को संसाधित करने के लिए, या यहां तक कि शीतलक पानी प्रणाली के लिए फायदेमंद।

3सॉफ्टवेयर

बाइनेंग सॉफ्टवेयर को हमारी आईटी टीम द्वारा विकसित किया गया है। इसमें सिस्टम में सामान्य पैटर्न हैं। इसलिए आपको केवल पैरामीटर इनपुट करने की आवश्यकता है और फिर सबसे अच्छा मार्ग स्वचालित रूप से उत्पन्न होता है।

Baineng सॉफ्टवेयर सीखने और संचालित करने के लिए आसान है.आप बस Baineng सॉफ्टवेयर के लिए CAD2000.dxf स्थानांतरित करने की जरूरत है,तो यह स्वचालित रूप से कोड उत्पन्न कर सकते हैं.

संचालन प्रक्रिया:

फ़ाइल आयात→रेखाएँ चुनें→पैरामीटर सेट करें→पैरामीटर अद्यतन करें→कोड उत्पन्न करें

1)विंडोज सिस्टम पर Baineng CAM सॉफ्टवेयर स्थापित करें,उपयोगकर्ता CAD पर विभिन्न आकारों को आकर्षित कर सकता है,फिर स्वचालित रूप से प्रसंस्करण शुरू करने के लिए CAM द्वारा कोड उत्पन्न कर सकता है।

2) आम तौर पर इस्तेमाल किए जाने वाले दरवाजों के लिए विकसित स्वामित्व प्राप्त मार्को सॉफ्टवेयर,जैसे शॉवर डोर,ओवरहैंग-डोर,फ्लोर हिंज आदि,यह प्रसंस्करण के दौरान सही आकार भर सकता है,सीएडी ड्राइंग बनाने की आवश्यकता नहीं है।

3) छोटे बैच ऑर्डर के लिए विकसित स्कैनिंग कोड पहचान फ़ंक्शन।

4कार्य

इस मशीन का उपयोग फ्लैट ग्लास पर ड्रिलिंग,फ्राइंग,नोचिंग,एरिजिंग के लिए किया जा सकता है।

प्रसंस्करण के लिए कुछ उपकरणः

ग्लास पर प्रसंस्करणः

5आवेदन

इस मशीन को फ्रेम रहित शॉवर दरवाजे, स्लाइडिंग डोर, ग्लास पर्दे की दीवार आदि के लिए बड़े पैमाने पर उत्पादन के लिए लागू किया जा सकता है।

6,मशीन के लिए घटक

7. मशीन के साथ भाग

8.तकनीकी मापदंड

	机型MODEL	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	अधिकतम ग्लास प्रसंस्करण आयाम अधिकतम ग्लास आकार	3000*1500 मिमी	3700*1200 मिमी	3700*2000 मिमी	4700*2000 मिमी	4500*2500 मिमी
	सबसे छोटा ग्लास प्रसंस्करण आयाम ग्लास का न्यूनतम आकार	1000*500 मिमी	1000*500 मिमी	1000*500 मिमी	1000*500 मिमी	1000*500 मिमी
	मुख्य अक्ष घूर्णन गति स्पिंडल की गति	0-12000/मिनट	0-12000/मिनट	0-12000/मिनट	0-12000/मिनट	0-12000/मिनट
	कुल शक्ति कुल शक्ति	11 किलोवाट	11 किलोवाट	13 किलोवाट	13 किलोवाट	13 किलोवाट
	मुख्य अक्ष शक्ति धुरी शक्ति	5.5KW	5.5KW	7.5KW	7.5KW	7.5KW
	हवा का दबाव वायु संपीड़न	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa
	机器 वजन मशीन का वजन	6000 किलो	6500 किलो	7000 किलोग्राम	7500 किलो	8000 किलो
	机器 आकार मशीन का आकार	8700*1700*3300 मिमी	9400*1900*3000 मिमी	9400*1900*3800 मिमी	10400*1900*3800 मिमी	10200*1900*4300 मिमी
	ग्लास की मोटाई कांच की मोटाई	4-30MM	4-30 मिमी	4-30 मिमी	4-30 मिमी	4-30 मिमी
	उपयोग विद्युत मानक विद्युत मानक	380V/50HZ	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
	轴数 अक्षों की संख्या	3AXIS	3अक्ष	3Aixs	3अक्ष	3Aixs

9प्रशिक्षण और स्थापना के लिए तैयार हो जाओ

1) आकार 300*300*5 मिमी में 8 पीसी स्टील प्लेट तैयार करें। प्लेटों को असर पैरों पर रखें

मशीन का।

2) 0.7-0.8MPA तक संपीड़ित हवा या एयर कंप्रेसर तैयार करें।

3) 10 मिमी व्यास में हवा पाइप ((लंबाई स्थापना स्थान के अनुसार होगा) ।

4) पावर सर्किटः 3*62 और 2*42 ((लंबाई स्थापना स्थान के अनुसार होगा)

5)स्वतंत्र शक्ति नियंत्रण सर्किट ब्रेकर ((3P45A)

6)एक 10-20 टन जैक लिफ्टिंग ((मशीन के स्तर को समायोजित करें) ।

7) 32बिट कंप्यूटर के साथ विंडोज 7

10विस्तृत सिद्धांत

1)स्थापना के बाद 1 वर्ष के लिए निःशुल्क वारंटी

2) खरीदार हवाई टिकट, होटल, भोजन और स्थानीय यातायात के लिए जिम्मेदार होगा।

3)स्थापना और प्रशिक्षण शुल्कः 100 अमरीकी डालर/दिन/व्यक्ति 2. में उल्लिखित सभी लागतों के अतिरिक्त।

4) कार्यदिवस: इंजीनियर को सोमवार से शुक्रवार तक काम करना चाहिए। प्रति दिन आठ घंटे।

5)होटल की आवश्यकताएंः मानक बिजनेस होटल, स्वतंत्र बाथरूम के साथ, स्नान उपलब्ध है, सफाई, स्थानीय स्तर पर मध्यम स्तर

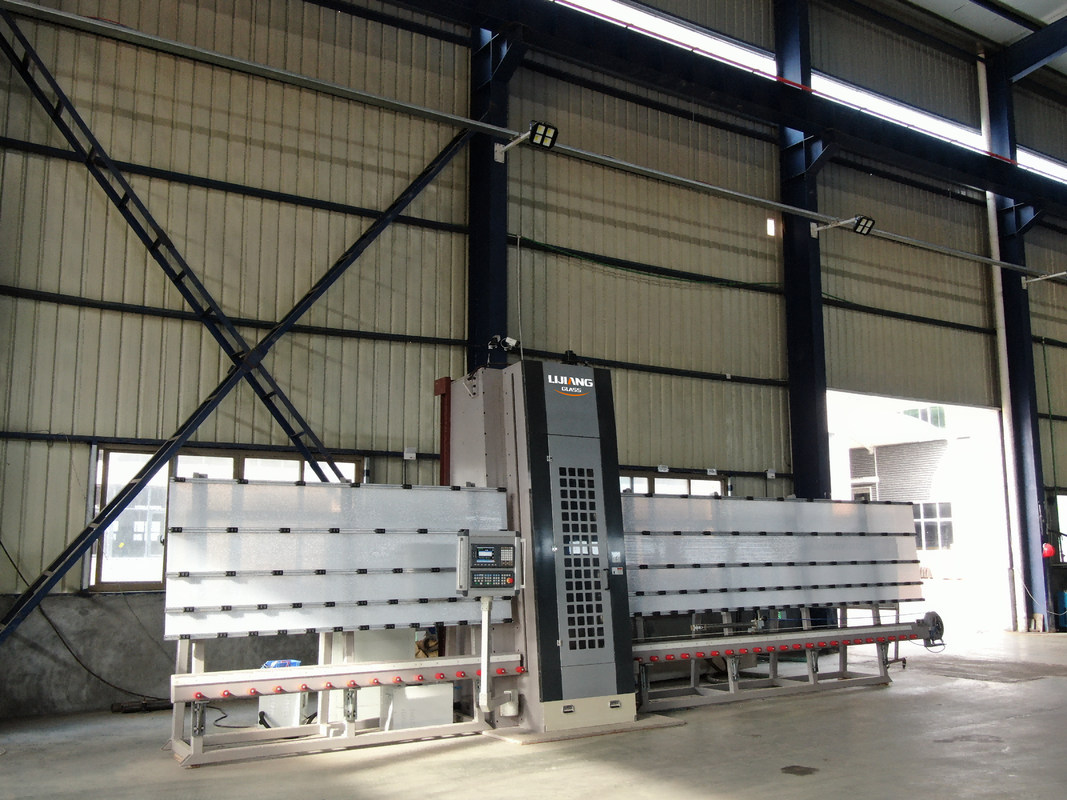

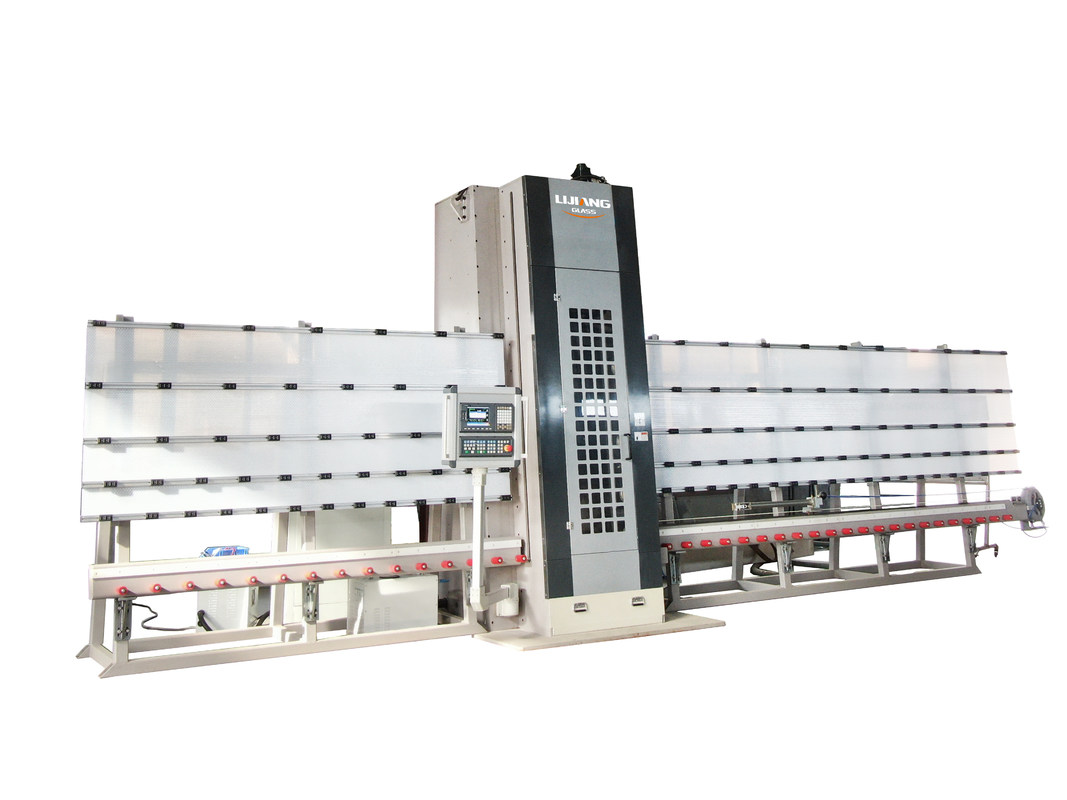

11. असली मशीन की तस्वीरेंः
