उत्पाद विवरण:
|
उत्पादन नाम: | स्वचालित इंसुलेटेड ग्लास प्रोसेसिंग लाइन | अधिकतम गैस आकार भरना: | 2500 * 3200mm |
---|---|---|---|
आवेदन: | डबल ग्लास, ट्रिपल ग्लास | नियंत्रण: | पीएलसी नियंत्रण |
इन्सुलेट ग्लास मोटाई: | 60 मिमी | मोटर: | Simens |
गैस सामग्री: | > 90% | ||
हाई लाइट: | 60 मिमी अछूता ग्लास प्रसंस्करण लाइन,10 मीटर / मिनट अछूता ग्लास प्रसंस्करण लाइन,2500 * 3200 मिमी ग्लास निर्माण मशीनरी |

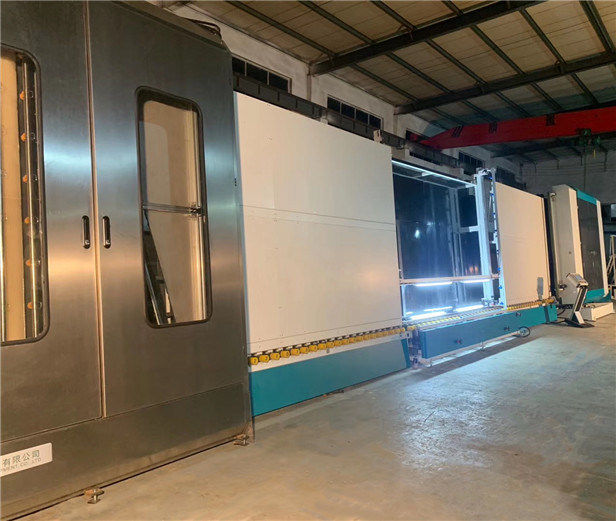

स्वचालित अछूता ग्लास उत्पादन लाइन का अवलोकन
अछूता ग्लास उत्पादन लाइन का मुख्य उद्देश्य उच्च-गुणवत्ता का निर्माण करना है, ग्राहकों को नवीनतम उत्पादन तकनीक प्रदान करना, उत्पादन क्षमता में सुधार करना, उत्पादन लागत को बचाना और अधिकतम लाभ उत्पन्न करना है।
मुख्य विशेषताएं:
• अछूता ग्लास उत्पादन लाइन में 7 खंड हैं: 01 स्थानांतरण अनुभाग;02 वॉशिंग मशीन;03 निर्वहन अनुभाग;04 निरीक्षण और स्थापना अनुभाग;05 स्थानांतरण अनुभाग;06 दबाने और भरने अनुभाग;07 डिस्चार्ज सेक्शन
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• सीमेंस सर्वो मोटर्स का उपयोग करना
• डबल ग्लास, ट्रिपल ग्लास का उत्पादन करने के लिए लागू है
• वैकल्पिक किनारों और आकार के ग्लास के साथ स्टेप ग्लास
विवरणइन्सुलेट ग्लास उत्पादन लाइन
• 01 स्थानांतरण अनुभाग
ऑफ़लाइन लो-ई फिल्म का स्वचालित पता लगाना
• 02 धोने का खंड
लाभ:
• पूर्व धोने (वैकल्पिक)
• 0.1 मिमी नरम बालों के साथ नरम ब्रश के 3 जोड़े का उपयोग करना, कम-ई ग्लास धो सकते हैं
• नई हवा चाकू एल्यूमीनियम प्रोफ़ाइल (डकबिल एयर नाइफ) का उपयोग करती है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफ़ाइल बतख चोंच द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, यह सुनिश्चित कर सकता है कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू के प्रतिध्वनि से बचें।
• वायु चाकू मोटाई के अनुसार स्वचालित रूप से वायु चाकू की चौड़ाई को समायोजित कर सकता है
• धोने की गति प्रदर्शन के साथ ऑपरेशन बॉक्स, सही ढंग से धोने की गति (8-10 मीटर) प्रदर्शित कर सकते हैं
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• स्टेनलेस स्टील सामग्री
• यूरोपीय साइलेंसर प्रणाली
• ०३ डिस्चार्ज सेक्शन
• भंडारण ग्लास
• 04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना एक इनलाइन बीम उठाने संरचना (डबल बीम) में बदल जाती है।ग्लास का निरीक्षण करना और पोंछना आसान है।
• 05 स्थानांतरण अनुभाग
कांच की मोटाई का स्वचालित माप।इसका उपयोग वास्तविक जरूरतों के अनुसार काम करते समय किया जा सकता है।
• 06 दबाने और भरने अनुभाग
लाभ:
• ग्लास स्थानांतरित करने के लिए कन्वेयर बेल्ट को गोद ले, ग्लास को प्रेस करने के लिए सर्वो मोटर का उपयोग करता है
• अल्ट्रा-लॉन्ग (2500 मिमी * 3500 मिमी) इन्सुलेट ग्लास को दो बार संपीड़ित किया जा सकता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ बोर्ड दबाने
• आर्गन गैस को महत्वपूर्ण सील प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से भरें
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस की सघनता 90% से अधिक तक पहुँच सकती है
• फॉलो-अप सीलिंग विधि के साथ कांच के विभिन्न आकार को भरने के लिए क्षेत्र निर्धारित करें, आर्गन की हानि को कम करता है
• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
• 07 डिस्चार्ज सेक्शन
• भंडारण ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
विद्युत मापदंडों
नाम | मूल | ब्रांड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज बिजली के उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
मोटर स्थानांतरित करें | ताइवान | LINHAI |
ब्रश मोटर | ताइवान | LINHAI |
पानी का पंप | चीन | LINGXIAO |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय अवयव | ताइवान | AIRTAC |
इलेक्ट्रिक गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | देते हैं |
बटन और सूचक प्रकाश | फ्रांस | श्नीडर |
टच स्क्रीन | ताइवान | WEINVIEW |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने के साथ ग्लास उत्पादन लाइन को इन्सुलेट करना |
टेक मापदंडों
मैक्स।कांच का आकार | 2500 मिमी * 3500mm |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200mm |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15mm |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
ग्लास धोने की गति | 2-10m / मिनट |
ग्लास कन्वेयर गति | 45 एम / मिनट |
ब्रश धोना | 0.1 मिमी बालों के साथ नरम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मी / मिनट |
हवा का दबाव | ≥0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500 * 3500 * 3700mm |
वजन | 6500kg |
