उत्पाद विवरण:
|
उत्पादन नाम: | स्वचालित इन्सुलेट ग्लास प्रोसेसिंग लाइन | अधिकतम भरने वाली गैस का आकार: | 2500*3200mm |
---|---|---|---|
आवेदन: | डबल ग्लास, ट्रिपल ग्लास | नियंत्रण: | पीएलसी नियंत्रण |
इन्सुलेट ग्लास मोटाई: | 60 मिमी | मोटर: | सिमेंस |
गैस सामग्री: | > 90% | ||
हाई लाइट: | ग्लास प्रोसेसिंग मशीन,इंसुलेटिंग ग्लास लाइन,ऑटोमैटिक इंसुलेटेड ग्लास प्रोसेसिंग लाइन |
मुख्य विशेषताएं:

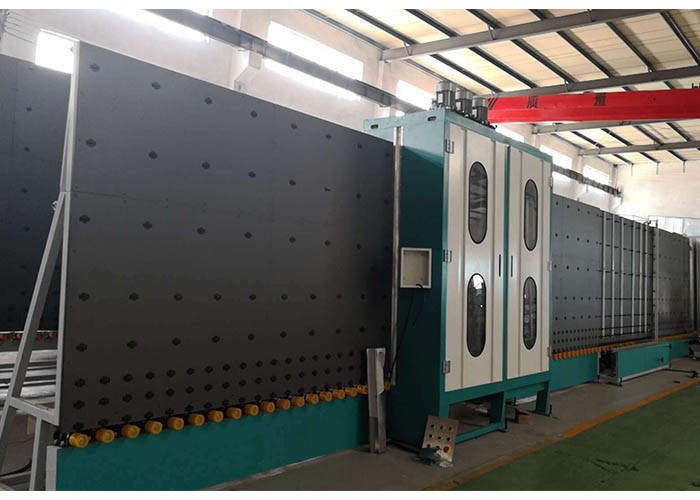

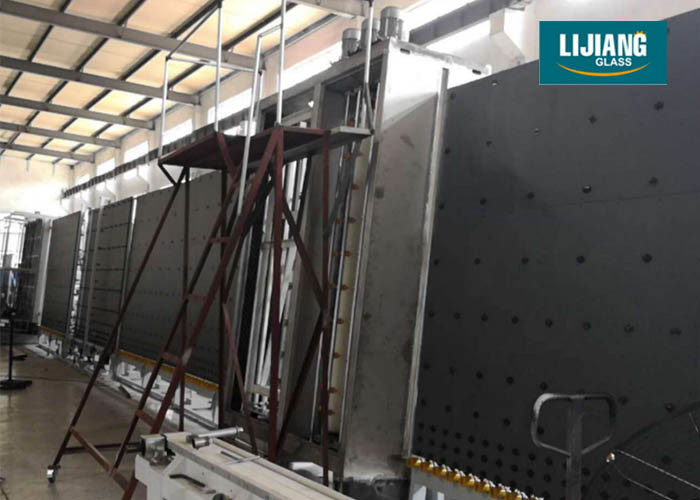

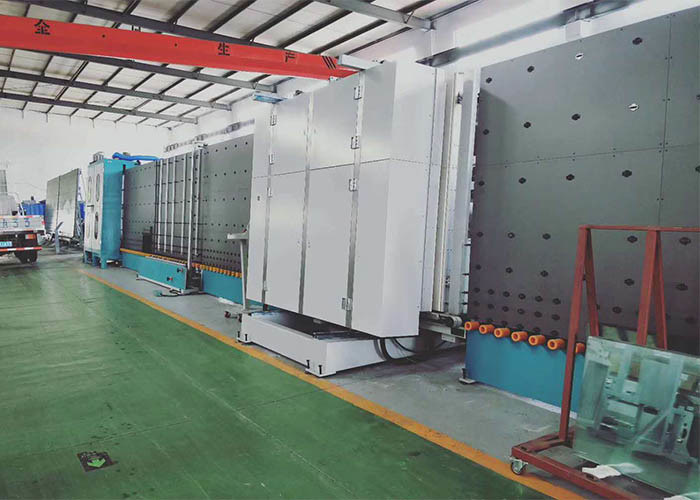

स्वचालित इन्सुलेट ग्लास उत्पादन लाइन का अवलोकन
इंसुलेटेड ग्लास उत्पादन लाइन का मुख्य लक्ष्य उच्च गुणवत्ता वाले उत्पाद बनाना, ग्राहकों के लिए नवीनतम उत्पादन तकनीकों को लाना, उत्पादन क्षमता में सुधार करना, उत्पादन लागत को बचाना और लाभ को अधिकतम करना है।
विवरणइंसुलेटिंग ग्लास उत्पादन लाइन
•01स्थानांतरणअनुभाग
ऑफ़लाइन लो-ई फिल्म का स्वत: पता लगाना
•02धुलाई अनुभाग
लाभ:
• प्रीवाश (वैकल्पिक)
• लो-ई बोतलों को 3 जोड़ी नरम, 0.1 मिमी नरम बालों वाले ब्रश का उपयोग करके धोया जा सकता है
• नए डकबिल एयर नाइफ का उपयोग करता है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफाइल बतख चोंच द्वारा नियंत्रित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, सुनिश्चित करें कि प्रत्येक पेंच ढीला नहीं है, और वायु अनुनाद अनुनाद से बचें।
• एयर ब्लेड स्वचालित रूप से मोटाई के अनुसार एयर ब्लेड की चौड़ाई को समायोजित कर सकता है
• वॉश स्पीड डिस्प्ले वाला एक्चुएटर बॉक्स वॉश स्पीड (8-10 मीटर) को सटीक रूप से प्रदर्शित करता है
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी भरने की व्यवस्था
• स्टेनलेस स्टील सामग्री
• यूरोपीय मौन प्रणाली
•03 डिस्चार्ज सेक्शन
• भंडारण कांच
•04 निरीक्षण और स्थापना अनुभाग
इस खंड की नई संरचना को इनलाइन बीम लिफ्टिंग स्ट्रक्चर (डबल बीम) में बदल दिया गया है।कांच का निरीक्षण करना और पोंछना आसान है।
•05 स्थानांतरण खंड
कांच की मोटाई का स्वचालित माप।काम करते समय वास्तविक जरूरतों के अनुसार इसका उपयोग किया जा सकता है।
•06 प्रेसिंग और फिलिंग सेक्शन
लाभ:
• कांच को स्थानांतरित करने के लिए कन्वेयर बेल्ट को अपनाता है, कांच को दबाने के लिए सर्वो मोटर का उपयोग करता है
• अल्ट्रा-लॉन्ग (2500mm*3500mm) इंसुलेटिंग ग्लास को दो बार कंप्रेस किया जा सकता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ प्रेसिंग बोर्ड
• महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
भरने वाली गैस भरने की प्रक्रिया के निरंतर नियंत्रण के लिए त्वरित प्रतिक्रिया सेंसर
आप गैस का मान सेट कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
केंद्रित गैस एकाग्रता 90% से अधिक है
पोस्ट-स्टैम्पिंग विधि के साथ विभिन्न आकारों के गिलास को भरने के लिए ज़ोन को समायोजित करें, इस प्रकार आर्गन हानि को कम करें
स्पेसर फ्रेम में छेद ड्रिल करने की आवश्यकता नहीं है
गैस एक स्थिर गैस आर्गन गैस है
7 07 रिक्ति अनुभाग
ग्लास स्टोरेज ग्लास
A को सीलिंग मशीन से जोड़ा जा सकता है
विद्युत पैरामीटर
नाम | मूल | ब्रांड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्थानांतरण मोटर | ताइवान | लिन्हाई |
ब्रश मोटर | ताइवान | लिन्हाई |
पानी का पम्प | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |
इलेक्ट्रिक गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
छोटा बटन | ताइवान | प्रवृत्त होना |
बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | समीक्षा |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने के साथ इंसुलेटिंग ग्लास प्रोडक्शन लाइन |
टेक पैरामीटर
मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 3200 मिमी |
न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15 मिमी |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
कांच धोने की गति | 2-10मी/मिनट |
ग्लास कन्वेयर गति | 45मी/मिनट |
धुलाई ब्रश | 0.1 मिमी बालों के साथ 3 जोड़ी नरम ब्रश |
जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
हवा का दबाव | 0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500*3500*3700mm |
वज़न | 6500किग्रा |
