घर > उत्पादों > इन्सुलेट ग्लास उत्पादन लाइन >

20.6KW स्वचालित डबल ग्लेज़िंग खोखले ग्लास प्रसंस्करण मशीन

डबल ग्लेज़िंग खोखले ग्लास प्रसंस्करण मशीन

20.6KW खोखले ग्लास प्रसंस्करण मशीन

48 मीटर / मिनट कम ई ग्लास लाइन

उत्पत्ति के प्लेस:

जिनान शहर, शेडोंग प्रांत, चीन

ब्रांड नाम:

Jinan Lijiang Glass

प्रमाणन:

CE & ISO9000

हमसे संपर्क करें

बोली मांगें

उत्पाद का विवरण

ब्रांड नाम:

Jinan lijiang Glass

शक्ति:

20.6KW

वजन:

3800kg

लाइन का सिज:

22000x1560x3380mm

वोल्टेज:

380V 50 हर्ट्ज

प्रोसेबल ग्लास प्रकार:

2000x3300mm

ग्लास धोने की गति:

2-10m / मिनट

ग्लास कन्वेयर गति:

45 एम / मिनट

प्रमुखता देना:

डबल ग्लेज़िंग खोखले ग्लास प्रसंस्करण मशीन

20.6KW खोखले ग्लास प्रसंस्करण मशीन

48 मीटर / मिनट कम ई ग्लास लाइन

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा

एक सेट

मूल्य

बातचीत योग्य

पैकेजिंग विवरण

लकड़ी का बक्सा

प्रसव के समय

5-8 कार्य दिवसों

भुगतान शर्तें

एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम

आपूर्ति की क्षमता

30 कार्य दिवसों पर 10 सेट

संबंधित उत्पाद

स्वचालित ग्लास 3 मिमी ऊर्ध्वाधर अछूता ग्लास मशीन आईजी उत्पादन लाइन

सबसे अच्छी कीमत पाएं

डबल ग्लेज़िंग इन्सुलेट ग्लास उत्पादन लाइन जंबो आकार 3300 * 7000 मिमी

सबसे अच्छी कीमत पाएं

वीडियो

स्वचालित इंसुलेटिंग ग्लास उत्पादन लाइन जंबो आकार 3300 मिमी * 7000 मिमी

सबसे अच्छी कीमत पाएं

धुलाई और दबाने के लिए डबल ग्लेज़िंग मोटी 60 मिमी इंसुलेटिंग ग्लास उत्पादन लाइन

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

अब संपर्क करें

उत्पाद का वर्णन

स्वचालित डबल ग्लेज़िंग खोखले ग्लास प्रसंस्करण मशीन / अछूता कम ई ग्लास प्रसंस्करण लाइन

उत्पादन प्रक्रिया:

कोटिंग और कम-ई स्वचालित अंतर प्रणाली इनपुट अनुभाग पर स्थापित है

धोने से पहले।जब कोटिंग पक्ष को गलत तरीके से अंदर रखा जाता है, तो कांच का संदेश होगा

स्वचालित रूप से बंद करो।धुलाई अनुभाग पर, कम-ई ग्लास, तेल-कम के लिए ब्रश का इन्वर्टर नियंत्रण

असर, धुलाई और धुंध के पृथक्करण के दो चरणों के लिए अलग कैबिनेट और पानी की टंकी

प्रणाली लागू है।धुलाई के निकास पर उन्नत स्थैतिक विद्युत विमोचन प्रणाली निर्धारित है

अनुभाग (विकल्प)।

कपड़े धोने-सुखाने और निरीक्षण करने के बाद पहला गिलास विधानसभा मशीन में बंद हो जाता है और

XY अक्ष द्वारा ठीक स्थिति।स्पेसर फ्रेम को मैन्युअल रूप से रखें और फिर ग्लास पर रहें

असेंबली सेक्शन, जो स्थिति में ग्लास आने के बाद पीछे की ओर ले जाया जाएगा।पर

उसी समय धोने के बाद दूसरा गिलास सुखाने के लिए विधानसभा मशीन पर इंतजार कर रहा है

गाइड बार द्वारा स्थिति।पैनल रीसेट और कांच के दो टुकड़े इकट्ठे होते हैं और जाते हैं

छपवाने के लिए।ट्रिपल ग्लास को संसाधित करते समय, असेंबली अनुभाग फिर से वापस जाने देता है

तीसरा ग्लास आता है। रोलर ग्लास के 3 टुकड़ों को एक साथ धकेलता है और आईजी को सूचित करता है

इकाइयों को दबाने के लिए मशीन को दबाने के लिए।

दबाने के बाद, आईजी यूनिट पहली मुहर के साथ समाप्त हो गई है और अगले को बताई जाएगी

दूसरी सीलिंग के लिए अनुभाग।

संपूर्ण ग्लास मूवमेंट (स्टॉप या कन्वेक्शन) पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जाता है

सिस्टम उच्च उत्पादकता और उत्पादन प्रक्रिया के लचीले नियंत्रण तक पहुंचने के लिए।

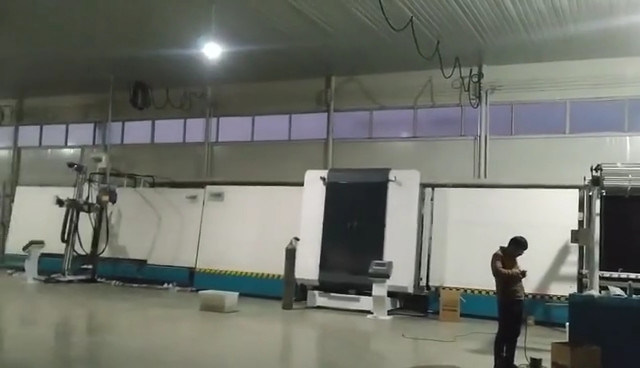

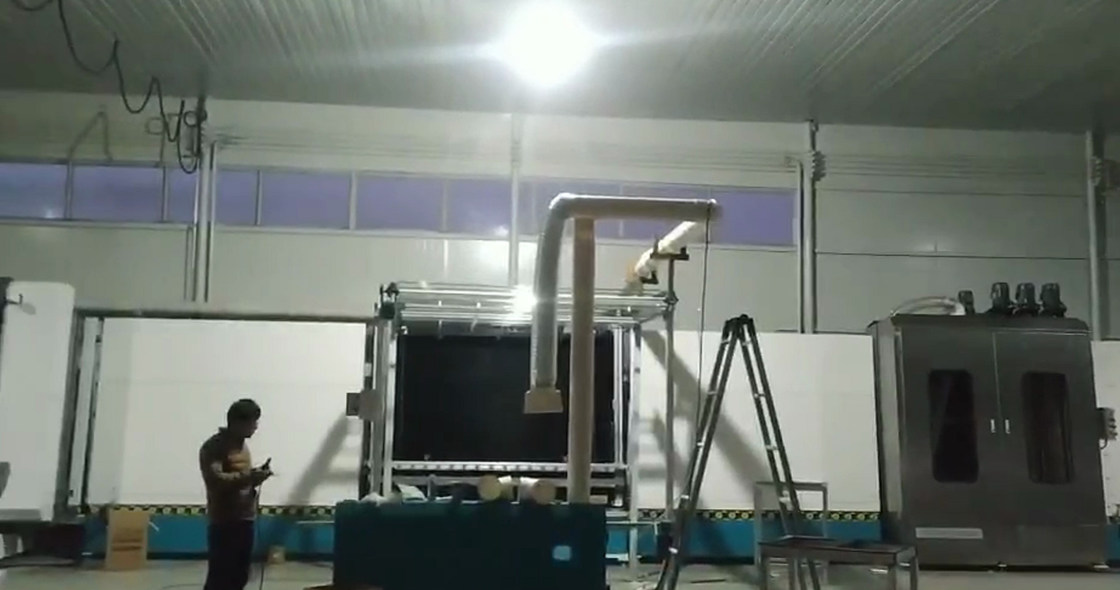

पूरे इन्सुलेट ग्लास उत्पादन लाइन में आमतौर पर 7 भाग शामिल होते हैं:

(दांये से बांये तक)

1, लोडिंग सेक्शन (लो-ई चेकिंग के साथ)
2, धोने और सुखाने अनुभाग (कम ई ग्लास धो सकते हैं)
3, कन्वेयर अनुभाग
4, जाँच और विधानसभा अनुभाग
5, कन्वेयर उपाय, और सेंसर अनुभाग
6, गैस भरने के साथ प्रेस भाग
7, उतराई अनुभाग।

दूसरा भाग: धोने और सुखाने वाला भाग।

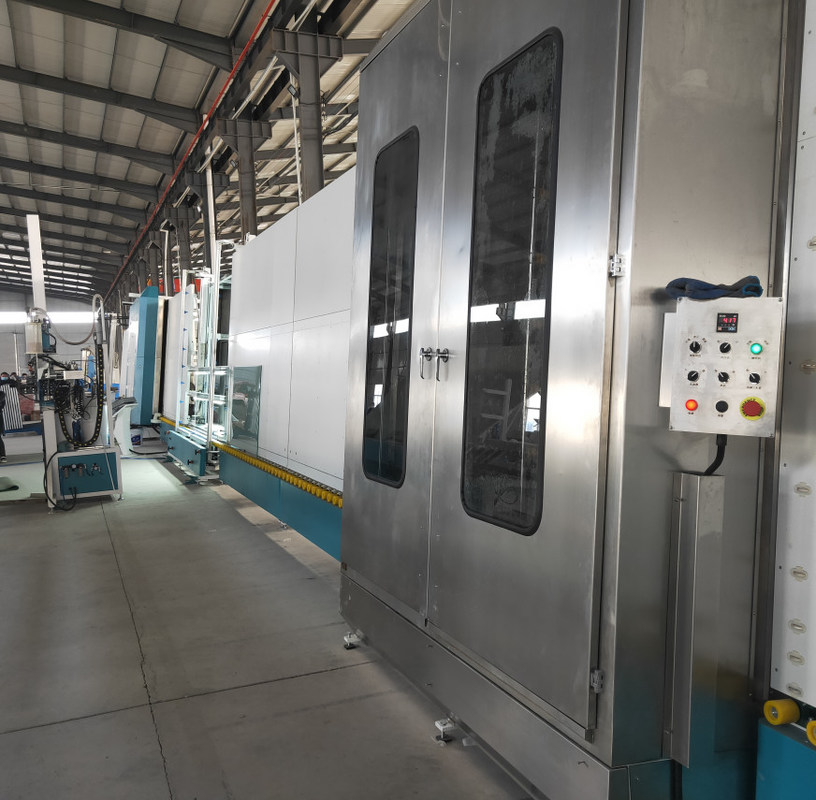

इस ग्लास क्लीनिंग सेक्शन में तीन जोड़ी सॉफ्ट ब्रश और ग्लास धोने और सुखाने के लिए पानी के स्प्रे के चार जोड़े होते हैं।एयर चाकू को फ्लोट डिज़ाइन किया गया है, जो प्रेस और डिज़ाइन अनुभाग में ग्लास और एयर चाकू के बीच हमेशा सही और उपयुक्त दूरी रखता है।(पूरी तरह से LISEC के रूप में)इस खंड से ट्रांसफर व्हील: फ्रंट और बैक ट्रांसफर व्हील ऑल-डायरेक्शन है, सभी को सक्रिय रूप से स्थानांतरित किया गया है।जो भी ग्लास का आकार बड़ा या छोटा है, वह हमेशा ग्लास के सुचारू रूप से गुजरने की गारंटी देता है। (पूरी तरह से LISEC के रूप में)ब्रश की धुरी और असर सभी स्टेनलेस स्टील को अपनाते हैं, जिससे मशीन लंबे समय तक स्थिर और उपयोग कर सकती है।पूरे सुखाने की मशीन एक ध्वनि इन्सुलेशन डिजाइन का उपयोग करती है, जो ध्वनि प्रदूषण को प्रभावी ढंग से कम कर सकती है।

6 भागों: दबाने और गैस भरने अनुभाग।

इस खंड में, यह ऑनलाइन इनपुट को उपयुक्त गैस अनुपात मान को गोद ले सकता है, सभी डेटा टच स्क्रीन पर दिखा सकता है, और गैस भरने के प्रसंस्करण के दौरान, टच स्क्रीन नेत्रहीन पूरे गैस फाइलिंग प्रक्रिया को दिखा सकता है।हालांकि, ऑनलाइन टच स्क्रीन पर आर्गन गैस भरने के प्रतिशत को कैसे दिखाया जाए, यह कांच के उत्पादन को इन्सुलेट करने की तकनीक का महत्व है।जिनान लिजिआंग ग्लास, जो पहला और एकमात्र कारख़ाना है, चीन से इस तकनीक को बहुत अच्छी तरह से मास्टर कर सकता है।इसमें कोई संदेह नहीं है कि यह ग्राहकों के लिए बहुत उपयोगी हो सकता है, जब आर्गन गैस भर रही होती है, तो यह स्क्रीन पर पूरे प्रसंस्करण को दिखाएगा।जब यह डेटा सेट करने वाले ग्राहकों तक पहुंचता है, तो यह अलार्म करेगा और तुरंत बंद हो जाएगा।तो यह न केवल आर्गन गैस को बचा सकता है बल्कि प्रसंस्करण-समय को भी बचा सकता है।वैसे, गैस भरने का निचला भाग हमारी विशेष संरचना है।(पूरी तरह से LISEC की संरचना के समान है) पूरे प्रेस और गैस भरने वाले खंड को पांच भागों (प्रति 750 मिमी) में विभाजित किया गया है, जब छोटे आकार का ग्लास (750 मिमी से कम) दबाव और गैस भरने वाले अनुभाग से गुजरता है, केवल एक ही भाग काम कर सकता है।जब अंतर आकार का ग्लास, जो ग्लास 750 मिमी से अधिक है, लेकिन 1500 मिमी से कम है, तो दबाने और गैस भरने वाले अनुभाग से गुजरता है, यह दो भागों में काम करेगा, और अधिक आर्गन गैस को बचाने के लिए पूरे प्रेस और गैस भरने वाले अनुभाग कार्य की आवश्यकता नहीं है।

मुख्य तकनीकी पैरामीटर

मद।		युक्ति।
आयाम		18500 * 3500 * 3600 मिमी
अधिकतम आकार		2500 * 3500 मिमी
Min.glass आकार		300 * 500 मिमी
कांच की मोटाई		3-12 मिमी
इन्सुलेट ग्लास मोटाई		40 मिमी
ग्लास धोने की गति		2-10 मीटर / मिनट
ग्लास कन्वेयर गति		45 मी / मिनट
ब्रश धोना		3 जोड़े
जलापूर्ति		पानी की खपत: 0.5t / h चालकता: s50μs / सेमी
हवा की आपूर्ति		प्रवाह: 0.8m³ / मिनट
हवा का दबाव		A0.8MPa
