उत्पाद विवरण:
|
| नाम: | स्वचालित ग्लास अनलोडिंग मशीन | अधिकतम भार: | अनुकूलित |
|---|---|---|---|
| शक्ति: | 380V 50 हर्ट्ज 3P (वैकल्पिक) | पीएलसी: | सीमेंस |
| रंग: | customerized | समारोह: | ग्लास लोडिंग के लिए IG लाइन के साथ काम करना |
| हाई लाइट: | पीएलसी इन्सुलेट ग्लास उत्पादन लाइन,पीएलसी ग्लास स्वचालित लोडिंग मशीन,पीएलसी गैन्ट्री अनलोडिंग मशीन |
||
ग्लास लाइन को इंसुलेट करने के लिए स्वचालित लोडिंग मशीन और गैन्ट्री अनलोडिंग मशीन

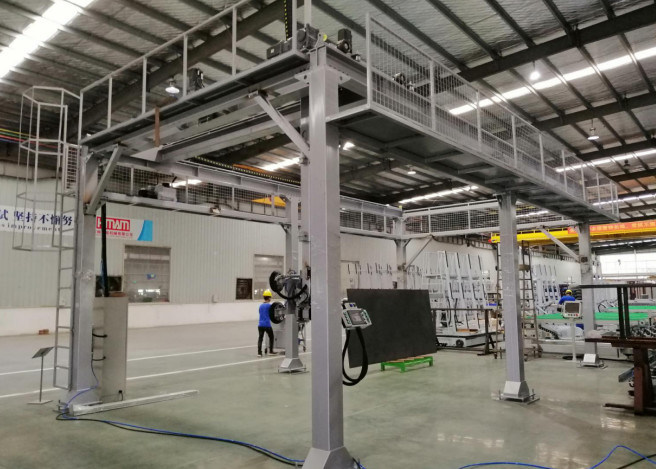

LJAXP4025 ग्लास प्रसंस्करण लाइन को इन्सुलेट करने के लिए गैन्ट्री अनलोडिंग सिस्टम
मैं। मुख्य तकनीकी लक्ष्य
1. मैक्स ग्लास का आकार: 4000x2500 मिमी
न्यूनतम ग्लास का आकार: 1200 * 1000 मिमी
कुल सक्शन कप, सिंगल साइड: व्यास 250 मिमी;8 पीसी
2. रंग: पुष्टि की।
3. बिजली की आपूर्ति: 380V 50 हर्ट्ज, 3 चरण - पुष्टि करने के लिए
4. संपीड़ित हवा की आपूर्ति: 5-7bar, 30L / मिनट;
5. स्थापित बिजली: k10kw
II। तकनीकी प्रदर्शन:
1. उपकरण के सभी मुख्य फ्रेम गुणवत्ता वाले आयत स्टील पाइप समूहों का उपयोग करते हैं जो राष्ट्रीय मानक वेल्डेड और बोल्ट के साथ फिट होते हैं।
2.प्रोग्राम नियंत्रण आयातित SIMENS प्रोग्राम कंट्रोलर का उपयोग करता है, जो टच पैनल के साथ फिट है।
3. मशीन संक्षिप्त रूप के साथ डिजाइन की गई थी और आधुनिक कारखाने के लिए सुरक्षित संकेतों के साथ, और निर्माण और स्थापना तक डिजाइन से यूरो IEC मानक के संदर्भ में थी।
4. Adopts मशीन और स्थिर चल रहा है के लिए ठीक स्थिति के लिए पूर्ण बंद लूप नियंत्रण प्रणाली।
5. सटीक स्थिति और शीघ्र लचीलेपन के साथ सभी-डिजिटल नियंत्रण;उत्पादन लाइन की गति के अनुसार सभी गति समायोज्य हो सकती है।
6. एक्स और वाई एक्सिस आंदोलन और सक्शन कप लिफ्टर के लिए ऊपर और नीचे के कार्य को सर्वो मोटर द्वारा नियंत्रित किया जाएगा। सक्शन कप प्रणाली ऊपर और नीचे उठा सकती है, आगे और पीछे की ओर बढ़ सकती है, दाएं से बाएं जा सकती है, घूम सकती है। 90 डिग्री।
7. गैन्ट्री क्रेन वैक्यूम सक्शन कप लिफ्टर के साथ काम करता है और यह ग्लास वजन और सक्शन कप लिफ्टर वजन सहित अधिकतम वजन 1000KG को संभाल सकता है।
8. साइकिल चालन समय: S60S।यह उस समय तक शामिल नहीं है जब ऑपरेटर ग्लास ect का निरीक्षण करता है।
तालिका विद्युत भागों की सूची
| वस्तु / भाग संख्या | ब्रांड | नमूना |
| बारंबारताकनवर्टर | एलन ब्रैडली | PowerFlex525 25B-D010 |
| छूने की पैनल | MCGS | TPC7062 / 1061 |
| पीएलसी | सीमेंस | उल मानक |
| पीएलसी | सीमेंस | उल मानक |
| स्थिति की अदला - बदली करें | श्नाइडर | XCE-102 |
| स्थिति की अदला - बदली करें | श्नाइडर | XCE-145 |
| फोटोइलेक्ट्रिक स्विच | श्नाइडर | XUB5ANAL2 |
| निकटता स्विच | श्नाइडर | / |
| मध्य रिले | हनीवेल | RU2N-AC / DC24V |
| वैक्यूम पंप | जॉयसून | X-040 |
| मोटर सर्किट ब्रेकर | श्नाइडर | GV2ME-08C / 10C / 12C |
| एसी संपर्ककर्ता | श्नाइडर | LC1D09B7C |
| ट्रांसफार्मर | श्नाइडर | श्नाइडर |
| सर्वो मोटर | सीमेंस | |
| क्षय करने वाला | QIANGZHU |
एलJASP3525 ग्लास वर्टिकल लोडिंग टेबल
ए।तकनीकी प्रदर्शन:
1. यह मित्सुबिशी पीएलसी नियंत्रण, 10 इंच टच स्क्रीन को गोद ले। यह डायनेमिक सिस्टम 3 सर्वो मोटर ड्राइव को गोद लेती है, इसे ऑपरेट करना आसान है। ग्लास लगाने का तरीका आम डाल, ऊपर / नीचे डालने का है;
2. वी बेल्ट स्वचालित रूप से कांच की मोटाई के केंद्र की स्थिति को समायोजित कर सकती है; वी बेल्ट को समायोजित करने के लिए मोटर ड्राइव में कमी गियर की गेंदों को चलाता है। विस्थापन सेंसर मूल बिंदु को सम्मिलित करता है, और लाइनर ट्रैक पर आगे बढ़ता है;
3. मशीन-हेड स्वचालित रूप से ग्लास की ऊंचाई तक जाता है, अगर ग्लास का आकार बहुत छोटा है, तो ऊपर जाने के लिए आवश्यक नहीं है, सर्वो मोटर मशीन हेड अप बनाने के लिए लाइनर ट्रैक पर चेन स्प्रोकेट द्वारा कटौती गियर को ड्राइव करता है / नीचे, ताकि यह आवश्यक ऊँचाई को ठीक कर सके;
4. परिवहन अनुभाग स्वचालित रूप से ग्लास को चूसने वाले समर्थन के केंद्र की स्थिति तक पहुंचाता है। इमदादी मोटर लाइनर केंद्रीय स्थिति को कांच के परिवहन के लिए लाइनर ट्रैक पर चेन स्प्रोकेट द्वारा कटौती गियर को ड्राइव करता है;
5. चूसने वाला समर्थन स्वचालित रूप से कांच की लंबाई और चौड़ाई से ऊपर / नीचे समायोजित कर सकता है; जब कांच आवश्यक स्थिति तक पहुंच जाता है, तो सहायक ब्रैकेट पिछड़ जाता है;दो एयर सिलेंडर सक्रिय प्लेट को आगे / पीछे करने के लिए चार-बार लिंकेज को चलाते हैं, ताकि यह समानांतर समकालिकता की गारंटी दे सके।
6. चूसने वाले श्वास, खिंचाव, हथियार दिए गए नकारात्मक दबाव तक पहुंचने के लिए खिंचाव करते हैं, नकारात्मक दबाव गेज का सुरक्षात्मक प्रभाव पड़ता है, और हवा के रिसाव के मामले में कांच टूटने से बच सकता है।
7. मशीन श्रम 2-3p बचा सकता है, और कार्य कुशलता में सुधार 2 बार
8. चूसने वाला ऊपर / नीचे, चूसने वाला सामने / पीछे, वी बेल्ट परिवहन सर्वो मोटर द्वारा संचालित किया जाता है, इसे सटीक स्थिति पर रखा जा सकता है;
| तकनीकी डाटा | |
| अधिकतम कांच का आकार | 2500 * 3500 मिमी |
| 2000 * 2500 मिमी | |
| कांच की मोटाई | 3-12 मिमी |
| वायु स्रोत | 0.8 एमपीए |
| शक्ति | 3P 380V / 1P + N 220V 50Hz 38KW |
| मशीन का आकार | 3200 * 2800 * 1800 मिमी |
| 2600 * 2800 * 1800 मिमी | |
चीन में प्रोफेसनल इंसुलेटिंग ग्लास मशीन निर्माण के रूप में, मोलेकुलर छलनी और एल्यूमीनियम स्पेसर और सीलेंट जैसी सामग्री को छोड़कर।हम develping और स्वचालित ऊर्ध्वाधर insulaing ग्लास प्रसंस्करण उत्पादन लाइन, ऊर्ध्वाधर कम-ई ग्लास egde हटाने मशीन, automatice रोबोट insulaiting ग्लास उत्पादन लाइन और इतने पर उत्पादन में अच्छा कर रहे हैं।
