उत्पाद विवरण:
|
नाम: | स्वचालित ग्लास लोडिंग और अनलोडिंग मशीन | अधिकतम भार: | अनुकूलित |
---|---|---|---|
शक्ति: | 380V 50 हर्ट्ज 3P (वैकल्पिक) | पीएलसी: | सीमेंस |
शर्त: | नया | गारंटी: | एक साल |
हाई लाइट: | 12 मिमी स्वचालित लोड हो रहा है और मशीन उतराई,इन्सुलेट ग्लास स्वचालित लोड हो रहा है और मशीन लोड हो रहा है,12 मिमी कांच लोड हो रहा है मशीन इन्सुलेट |
ग्लास प्रसंस्करण लाइन को इन्सुलेट करने के लिए स्वचालित लोडिंग और अनलोडिंग मशीन
I. ग्लास अनलोडिंग महकाइन के तकनीकी पैरामीटर
1. मैक्स ग्लास का आकार: 4000x2500 मिमी
न्यूनतम ग्लास का आकार: 1200 * 1000 मिमी
कुल सक्शन कप, सिंगल साइड: व्यास 250 मिमी;8 पीसी
2. रंग: पुष्टि की।
3. बिजली की आपूर्ति: 380V 50 हर्ट्ज, 3 चरण - पुष्टि करने के लिए
4. संपीड़ित हवा की आपूर्ति: 5-7bar, 30L / मिनट;
5. स्थापित बिजली: k10kw
II। तकनीकी प्रदर्शन:
1. उपकरण के सभी मुख्य फ्रेम गुणवत्ता वाले आयत स्टील पाइप समूहों का उपयोग करते हैं जो राष्ट्रीय मानक वेल्डेड और बोल्ट के साथ फिट होते हैं।
2.प्रोग्राम नियंत्रण आयातित SIMENS प्रोग्राम कंट्रोलर का उपयोग करता है, जो टच पैनल के साथ फिट है।
3. मशीन संक्षिप्त रूप के साथ डिजाइन की गई थी और आधुनिक कारखाने के लिए सुरक्षित संकेतों के साथ, और निर्माण और स्थापना तक डिजाइन से यूरो IEC मानक के संदर्भ में थी।
4. सटीक स्थिति और शीघ्र लचीलेपन के साथ सभी-डिजिटल नियंत्रण;उत्पादन लाइन की गति के अनुसार सभी गति समायोज्य हो सकती है।
5. एक्स और वाई एक्सिस आंदोलन और सक्शन कप लिफ्टर के लिए ऊपर और नीचे के कार्य को सर्वो मोटर द्वारा नियंत्रित किया जाएगा। सक्शन कप प्रणाली ऊपर और नीचे उठा सकती है, आगे और पीछे की ओर बढ़ सकती है, दाएं से बाएं जा सकती है, घूम सकती है। 90 डिग्री।
6. पूरी तरह से बंद लूप नियंत्रण प्रणाली को गोद लेने के लिए मशीन और स्थिर चल रहा है।
7. गैन्ट्री क्रेन वैक्यूम सक्शन कप लिफ्टर के साथ काम करता है और यह ग्लास वजन और सक्शन कप लिफ्टर वजन सहित अधिकतम वजन 1000KG को संभाल सकता है।
8. साइकिल चालन समय: S60S।यह उस समय तक शामिल नहीं है जब ऑपरेटर ग्लास ect का निरीक्षण करता है।

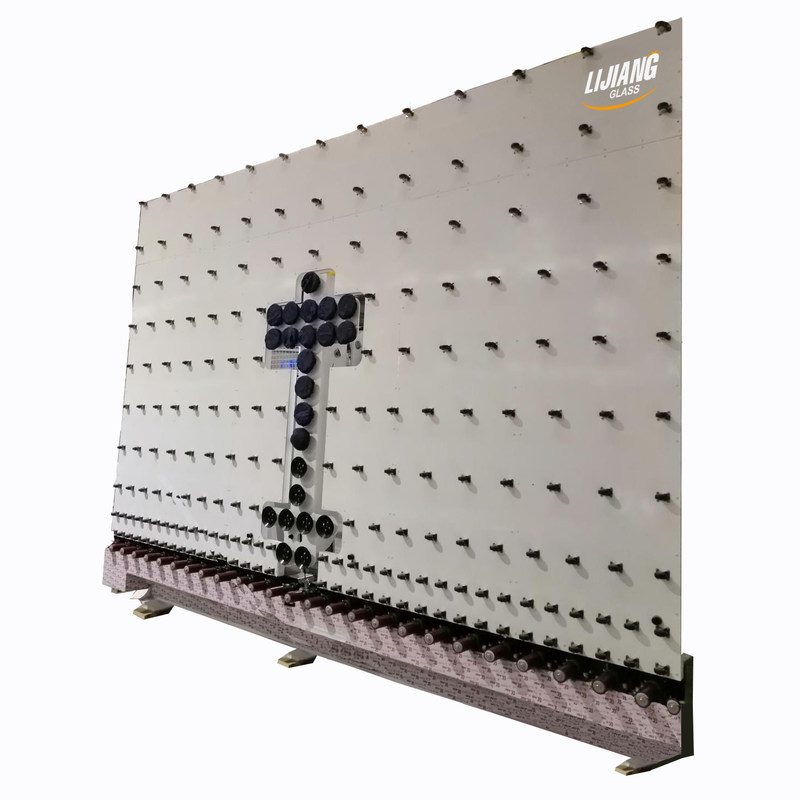

वर्टिकल ग्लास लोडिंग टेबल LJASP3525 है
तकनीकी प्रदर्शन:
1. यह मित्सुबिशी पीएलसी नियंत्रण, 10 इंच टच स्क्रीन को गोद ले। यह डायनेमिक सिस्टम 3 सर्वो मोटर ड्राइव को गोद लेती है, इसे ऑपरेट करना आसान है। ग्लास लगाने का तरीका आम डाल, ऊपर / नीचे डालने का है;
2. वी बेल्ट स्वचालित रूप से कांच की मोटाई के केंद्र की स्थिति को समायोजित कर सकती है; वी बेल्ट को समायोजित करने के लिए मोटर ड्राइव में कमी गियर की गेंदों को चलाता है। विस्थापन सेंसर मूल बिंदु को सम्मिलित करता है, और लाइनर ट्रैक पर आगे बढ़ता है;
3. मशीन-हेड स्वचालित रूप से ग्लास की ऊंचाई तक जाता है, अगर ग्लास का आकार बहुत छोटा है, तो ऊपर जाने के लिए आवश्यक नहीं है, सर्वो मोटर मशीन हेड अप बनाने के लिए लाइनर ट्रैक पर चेन स्प्रोकेट द्वारा कटौती गियर को ड्राइव करता है / नीचे, ताकि यह आवश्यक ऊँचाई को ठीक कर सके;
4. परिवहन अनुभाग स्वचालित रूप से ग्लास को चूसने वाले समर्थन के केंद्र की स्थिति तक पहुंचाता है। इमदादी मोटर लाइनर केंद्रीय स्थिति को कांच के परिवहन के लिए लाइनर ट्रैक पर चेन स्प्रोकेट द्वारा कटौती गियर को ड्राइव करता है;
5. चूसने वाले श्वास, खिंचाव, हथियार दिए गए नकारात्मक दबाव तक पहुंचने के लिए खिंचाव करते हैं, नकारात्मक दबाव गेज का सुरक्षात्मक प्रभाव पड़ता है, और हवा के रिसाव के मामले में कांच टूटने से बच सकता है।
6. मशीन श्रम 2-3p बचा सकता है, और कार्य कुशलता में सुधार 2 बार
7. चूसने वाला ऊपर / नीचे, चूसने वाला सामने / पीछे, वी बेल्ट परिवहन सर्वो मोटर द्वारा संचालित किया जाता है, इसे सटीक स्थिति पर रखा जा सकता है;
8. चूसने वाला समर्थन स्वचालित रूप से कांच की लंबाई और चौड़ाई से ऊपर / नीचे समायोजित कर सकता है; जब कांच आवश्यक स्थिति तक पहुंच जाता है, तो सहायक ब्रैकेट पिछड़ जाता है;दो एयर सिलेंडर सक्रिय प्लेट को आगे / पीछे करने के लिए चार-बार लिंकेज को चलाते हैं, ताकि यह समानांतर समकालिकता की गारंटी दे सके।
स्वचालित ग्लास लोडिंग मशीन के तकनीकी पैरामीटर
अधिकतम कांच का आकार | 2500 * 3500 मिमी |
2000 * 2500 मिमी | |
कांच की मोटाई | 3-12 मिमी |
वायु स्रोत | 0.8 एमपीए |
शक्ति | 3P 380V / 1P + N 220V 50Hz 38KW |
मशीन का आकार | 3200 * 2800 * 1800 मिमी |
2600 * 2800 * 1800 मिमी |
चीन में प्रोफेसनल इंसुलेटिंग ग्लास मशीन निर्माण के रूप में, मोलेकुलर छलनी और एल्यूमीनियम स्पेसर और सीलेंट जैसी सामग्री को छोड़कर।हम develping और स्वचालित ऊर्ध्वाधर insulaing ग्लास प्रसंस्करण उत्पादन लाइन, ऊर्ध्वाधर कम-ई ग्लास egde हटाने मशीन, automatice रोबोट insulaiting ग्लास उत्पादन लाइन और इतने पर उत्पादन में अच्छा कर रहे हैं।
संबंधित उत्पाद
लंबवत मैंnsulating जीलस पीअपहरण एलine LJBZ2535 जी
मुख्य विशेषताएं:
• सीमेंस नियंत्रण प्रणाली को अपनाएं, स्थिर प्रदर्शन बनाए रखें
• पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
• डिजिटल डिस्प्ले के साथ गोंद की गहराई को स्वचालित रूप से समायोजित करें
• सिस्टम, मॉड्यूलर फ़ंक्शन, सुपरपोज़िशन फ़ंक्शन को नियंत्रित करने के लिए सर्वो का उपयोग करना
• लागू IG, ट्रिपल IG और आकार IG के उत्पादन में लागू
• IGU के दो टुकड़े किए जा सकते हैं और एक समय में आर्गन गैस से भरा जा सकता है (वैकल्पिक)
• न्यूनतम और अधिकतम ग्लास आकार वैकल्पिक हो सकते हैं
• ग्लास धोने का हिस्सा
मुख्य विशेषता:
• मुलायम ब्रश के 6 टुकड़ों का उपयोग करना
• ऑनलाइन और ऑफलाइन लो-ई ग्लास धोएं, स्वचालित रूप से लो-ई फिल्म को पहचानता है
• धुलाई वाला हिस्सा ऊपरी और निचले स्तरित संरचना के डिजाइन को अपनाता है
• चर आवृत्ति प्रशंसक, ऊर्जा कुशल, अच्छी सफाई प्रभाव को अपनाएं
• वायु चाकू मोटाई के अनुसार स्वचालित रूप से वायु चाकू की चौड़ाई को समायोजित कर सकता है
• बुद्धिमान आंतरायिक ऊर्जा-बचत कार्य विधियों का उपयोग करना
• पदानुक्रमित प्रकार की धुलाई प्रणाली
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• 304 स्टेनलेस स्टील सामग्री
• गैस भागों को दबाना और भरना
मुख्य विशेषता:
• अल्ट्रा-लंबे इन्सुलेट ग्लास को दूसरी बार के साथ संकुचित किया जा सकता है
• मशीन ग्लास को दबाने के लिए सर्वो टॉर्क को अपनाती है
• लंबे समय तक चलने वाले उच्च परिशुद्धता टैबलेट की गारंटी के लिए समायोज्य शिकंजा के साथ दबाने वाली प्लेट
• एक ठीक समायोज्य सामने पट्ट तंत्र से लैस है
• सिस्टम गलती की जानकारी का निदान कर सकता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को 400 मिमी चौड़ाई में खोला जा सकता है
• चार-पक्षीय कदम IG, ट्रिपल IG और आकार IG का उत्पादन करने के लिए लागू
• सटीक गैस एकाग्रता के साथ दबाने वाली प्लेट के अंदर आर्गन गैस को स्वचालित रूप से भरना
• आकार का आईजी भरने पर, आयताकार आकार के inflatable सामने की ओर 450 मिमी (लंबाई), 280 मिमी (उच्च) की आवश्यकता होती है
• स्पेसर फ्रेम में छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• स्वचालित रूप से गैस डेटा सेट करें और स्क्रीन पर डेटा प्रदर्शित करें
