उत्पाद विवरण:
|
Brand name: | Insulating Glass Processing Line with gas filling | ब्रांड: | लिजिआंग ग्लास |
---|---|---|---|
अधिकतम कांच का आकार: | 2500 मिमी * 3500 मिमी | गैस भरने के लिए अधिकतम ग्लास आकार: | 2500 मिमी * 3200 मिमी |
कांच की मोटाई: | 3 - 15 मिमी (3 - 30 मिमी) | आईजी की मोटाई: | 60 मिमी |
सामग्री: | स्टेनलेस स्टील | गैस का मूल्य: | > 95% |
गारंटी: | 1 साल | लंबाई: | 23.5 मीटर है |
हाई लाइट: | एयर फ्लोटिंग इंसुलेटिंग ग्लास प्रोडक्शन लाइन,वर्टिकल इंसुलेटिंग ग्लास प्रोडक्शन लाइन,वर्टिकल इंसुलेटेड ग्लास मैन्युफैक्चरिंग इक्विपमेंट |

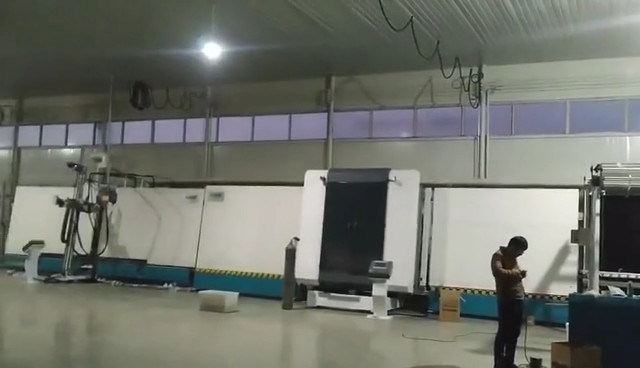

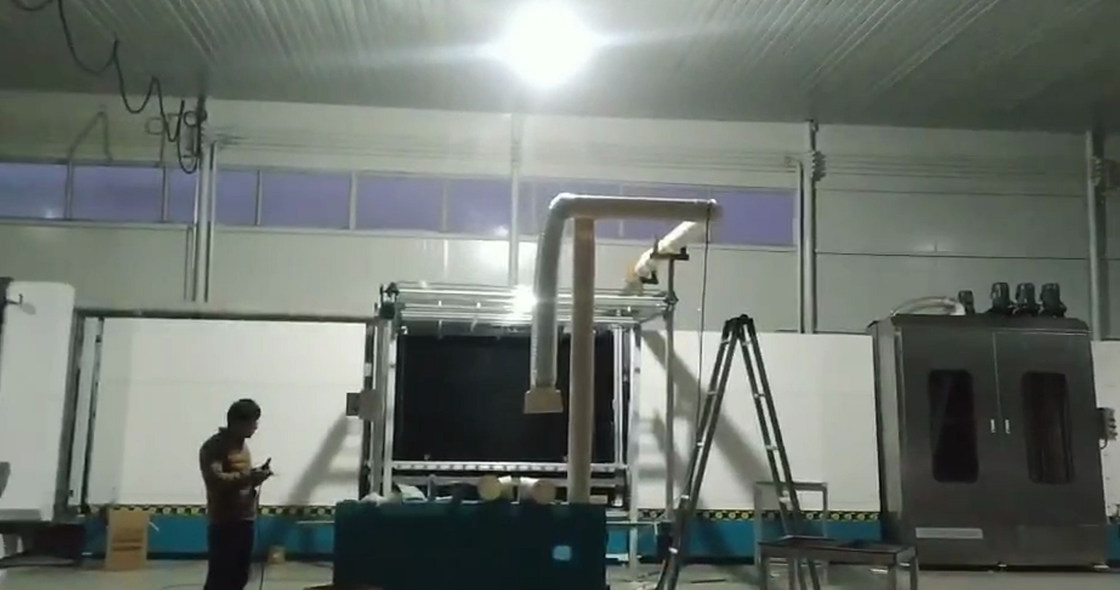

स्वचालित रूप से ऑनलाइन गैस भरने के साथ वर्टिकल इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन
गैस भरने के साथ ऊर्ध्वाधर इन्सुलेट एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन का परिचय

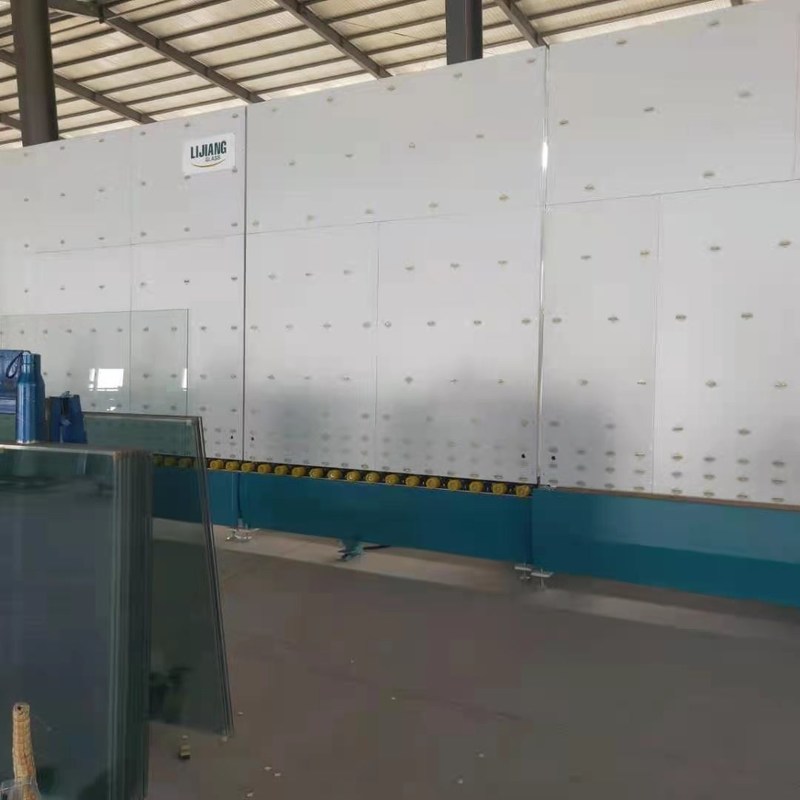

ग्लास को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक का उपयोग करना कांच को पहियों से दूषित होने और आईजी उत्पादन की उच्च गुणवत्ता में सुधार करने के लिए निशान छोड़ने से रोकें।लाइन में सात खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन अनुभाग;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने अनुभाग;
07 डिस्चार्ज सेक्शन।
के वैकल्पिक कार्यगैस भरने के साथ ऊर्ध्वाधर इन्सुलेट एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन :
• वैकल्पिक किनारों के साथ स्टेप ग्लास (L: 100mm W: 50mm)
• काँच का आकार
• प्री वॉशिंग मशीन
गैस भरने के साथ ऊर्ध्वाधर इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन के अन्य आकार:
मापदंडों | इकाई | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
बिजली की आपूर्ति | 380 वी 50 हर्ट्ज 3 पी | |||
कुल शक्ति | किलोवाट | ४१ | 44.5 है | 51.5 |
धोने की गति | मी / मिनट | २ ~ १० | ||
अधिकतम काम करने की गति | मी / मिनट | ४५ | ||
न्यूनतम ग्लास आकार | मिमी | 450 * 280 है | ||
अधिकतम ग्लास आकार | मिमी | 2000 * 2500 रु 2000x3000 (दो बार दबाया गया) |
2500 * 3200 2500 * 3500 (दो बार दबाया गया) 2500x4500 (दो बार दबाकर, चूसने वाले जोड़ें) |
|
फ्लैट ग्लास की मोटाई | मिमी | 3 ~ 15 (3-30) | ||
ब्रश धोना | टुकड़े टुकड़े | ६ | ||
इन्सुलेट ग्लास की अधिकतम मोटाई | मिमी | ६० | ||
कुल गैस की खपत | एल / मिनट | 1200 | ||
कन्वेयर रोल ऊंचाई | मिमी | 520 है | ||
आयाम | एल * डब्ल्यू * एच (मिमी) | 19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 |
का विवरणगैस भरने के साथ खड़ी इंसुलेटिंग एयर-फ्लोटिंग ग्लास प्रोसेसिंग लाइन:
01 स्थानांतरण अनुभाग
कोटिंग का पता लगाने का तंत्र, ऑफलाइन लो-ई फिल्म का स्वचालित पता लगाना

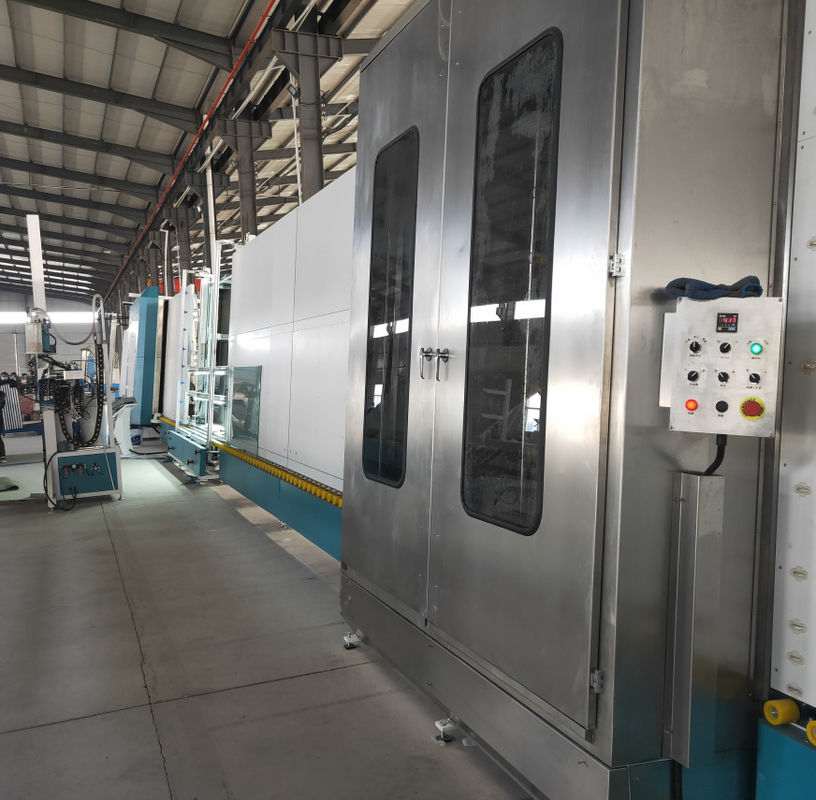

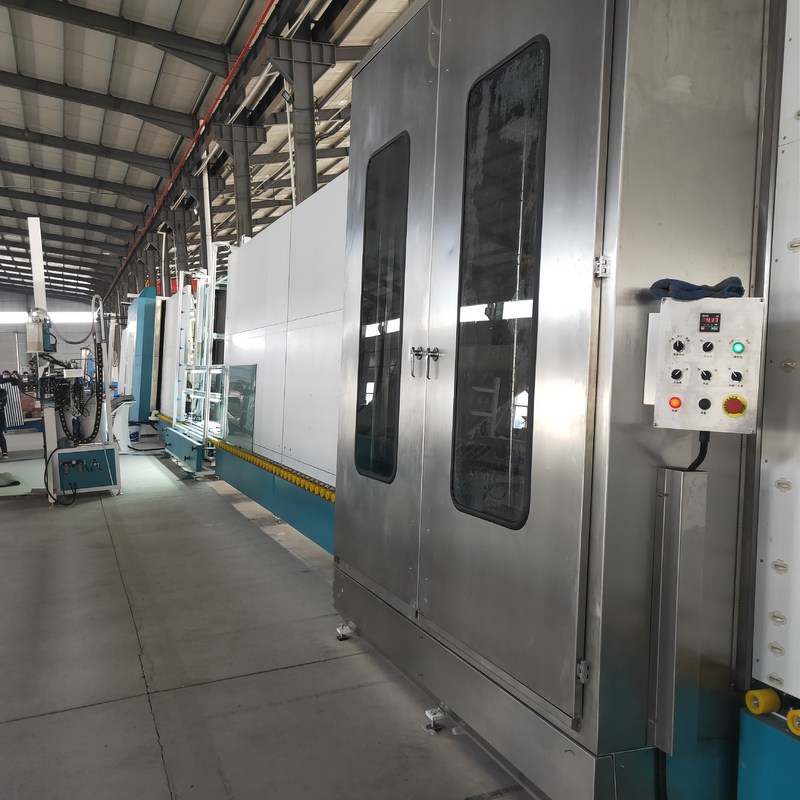

02 धुलाई मशीन
• 0.1 मिमी नरम बालों के साथ नरम ब्रश के 6 टुकड़ों का उपयोग करके, कम-ई ग्लास धो सकते हैं
• नई हवा चाकू एल्यूमीनियम प्रोफ़ाइल (डकबिल एयर नाइफ) का उपयोग करती है, एयर आउटलेट का आकार एल्यूमीनियम प्रोफ़ाइल बतख चोंच द्वारा समायोजित किया जाता है।यह समायोजन शिकंजा की संख्या को कम कर सकता है, यह सुनिश्चित कर सकता है कि प्रत्येक पेंच ढीला नहीं है, और हवा के चाकू के गूंज से बचें।
• एयर चाकू मोटाई के अनुसार एयर चाकू की चौड़ाई को स्वचालित रूप से समायोजित कर सकता है
• धोने की गति प्रदर्शन के साथ ऑपरेशन बॉक्स, सही ढंग से धोने की गति (8-10 मीटर) प्रदर्शित कर सकते हैं
• पानी की टंकी स्वचालित तापमान नियंत्रण, पानी की पुनःपूर्ति प्रणाली
• यूरोपीय साइलेंसर प्रणाली
• स्टेनलेस स्टील सामग्री
03 डिस्चार्ज सेक्शन
• भंडारण ग्लास
04 निरीक्षण और स्थापना अनुभाग
की नई संरचना इस अनुभाग को इनलाइन बीम उठाने की संरचना (डबल बीम) में बदल दिया जाता है।ग्लास का निरीक्षण करना और पोंछना आसान है
05 स्थानांतरण अनुभाग
• कांच की मोटाई का स्वचालित माप।इसका उपयोग वास्तविक जरूरतों के अनुसार काम करते समय किया जा सकता है।
06 दबाने और भरने अनुभाग
मुख्य विशेषता:
• अल्ट्रा-लॉन्ग (2500 मिमी * 3500 मिमी) इन्सुलेट ग्लास को दो बार संपीड़ित किया जा सकता है
• ग्लास को स्थानांतरित करने के लिए कन्वेयर बेल्ट को गोद ले, ग्लास को दबाने के लिए सर्वो मोटर का उपयोग करता है
• आसान रखरखाव के लिए प्रेसिंग प्लेट को खोला जा सकता है
• लंबे समय तक चलने वाले सेवा जीवन की गारंटी के लिए समायोज्य संरचना के साथ बोर्ड दबाने
• आर्गन गैस को महत्वपूर्ण सील प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से भरें
• फॉलो-अप सीलिंग विधि के साथ ग्लास के विभिन्न आकार को भरने के लिए ज़ोन सेट करें, आर्गन की हानि को कम करता है
• गैस मान सेट कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए तेजी से प्रतिक्रिया करने वाला सेंसर
• गैस की सघनता 90% से अधिक तक पहुँच सकती है
• स्पेसर फ्रेम पर छेद ड्रिल करने की आवश्यकता नहीं है
• मानक गैस आर्गन गैस है
07 डिस्चार्ज सेक्शन
• भंडारण ग्लास
• सीलिंग मशीन से जोड़ा जा सकता है
तकनीकी डेटा
मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
गैस भरने के लिए अधिकतम ग्लास आकार | 2500 मिमी * 3200 मिमी |
मिन।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15 मिमी |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
ग्लास धोने की गति | 2-10 मीटर / मिनट |
ग्लास कन्वेयर गति | 45 मी / मिनट |
ब्रश धोना | नरम ब्रश के 3 जोड़े |
जलापूर्ति | पानी की खपत: 0.5t / h चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 1m³ / मिनट |
हवा का दबाव | A0.8MPa |
कुल शक्ति | 3 पी 380 वी 50 एचजेड |
आयाम | 23500 * 3500 * 3700 मिमी |
वजन | 6500 किग्रा |
