2-35 मीटर / मिनट कम ई ग्लास बनाने की मशीन ग्लास लोडिंग और अनलोडिंग

वैक्यूम सक्शन लोडर LJLSP स्वचालित इंसुलेटिंग ग्लास लोडिंग मशीन इंसुलेटिंग ग्लास प्रोसेसिंग मशीन

स्वचालित इंसुलेटिंग ग्लास लोडिंग मशीन एक पेटेंट उत्पाद है जो उच्च स्तर का स्वचालन है, जनशक्ति की बचत करता है और उत्पादन सुरक्षा और दक्षता में सुधार करता है।यह मशीन सर्वो मोटर को नियंत्रित करने के लिए पीएलसी को गोद लेती है, फोटोइलेक्ट्रिक स्विच स्वचालित रूप से विभिन्न ग्लास आकार का पता लगाता है।वैक्यूम सक्शन स्वचालित इन्सुलेट ग्लास लोडिंग मशीन को मैन्युअल रूप से ग्लास आकार इनपुट करने की आवश्यकता नहीं है।यह स्वचालित रूप से चल सकता है, कांच चूस सकता है, दौड़ने की दूरी की गणना कर सकता है।जब कांच का शेल्फ खाली होता है, तो यह श्रमिकों को इसे बदलने की याद दिलाने के लिए एक अलार्म देगा।

1. मुख्य संरचना

यह पीएलसी कंट्रोल सिस्टम, मशीन-हेड सेक्शन, ट्रांसपोर्टेशन सेक्शन, सॉकर-स्ट्रक्चर सेक्शन, सर्वो ड्राइव सेक्शन आदि से बना है;

2. मुख्य विशेषताएं

1. यह पीएलसी नियंत्रण, 10 इंच टच स्क्रीन को गोद लेती है। गतिशील प्रणाली 3 सर्वो मोटर ड्राइव को गोद लेती है, इसे संचालित करना आसान है। ग्लास के लिए डालने का तरीका आम डालने, ऊपर / नीचे डालने का है;

2. वी बेल्ट स्वचालित रूप से कांच की मोटाई की केंद्र स्थिति में समायोजित कर सकता है; मोटर वी बेल्ट को समायोजित करने के लिए कमी गियर की गेंद पेंच चलाता है। विस्थापन सेंसर मूल बिंदु को शामिल करता है, और लाइनर ट्रैक पर चलता है;

3. मशीन-हेड स्वचालित रूप से कांच की ऊंचाई तक चला जाता है, यदि कांच का आकार बहुत छोटा है, तो ऊपर जाना जरूरी नहीं है; सर्वो मोटर मशीन को ऊपर बनाने के लिए लाइनर ट्रैक पर चेन स्प्रोकेट द्वारा कमी गियर चलाता है / नीचे, ताकि यह आवश्यक ऊंचाई को सटीक रूप से कर सके;

4. परिवहन अनुभाग स्वचालित रूप से ग्लास को चूसने वाले समर्थन की केंद्र स्थिति में पहुंचाता है। सर्वो मोटर ग्लास को चूसने वाले केंद्रीय स्थिति में परिवहन के लिए लाइनर ट्रैक पर चेन स्प्रोकेट द्वारा कमी गियर चलाती है;

5. चूसने वाला समर्थन स्वचालित रूप से कांच की लंबाई और चौड़ाई से ऊपर / नीचे समायोजित कर सकता है; जब कांच आवश्यक स्थिति तक पहुंच जाता है, तो सहायक ब्रैकेट पीछे की ओर जाता है;दो एयर सिलेंडर सक्रिय प्लेट को आगे / पीछे ले जाने के लिए चार-बार लिंकेज को चलाता है, ताकि यह समानांतर समकालिकता की गारंटी दे सके।

6. चूसने वाले श्वास, खिंचाव, हथियार दिए गए नकारात्मक दबाव तक पहुंचने के लिए बाहर निकलते हैं, नकारात्मक दबाव गेज का सुरक्षात्मक प्रभाव पड़ता है, और हवा के रिसाव के मामले में टूटे हुए कांच से बच सकता है।

7. मशीन 2-3 लोगों को श्रम बचा सकती है, और कार्य कुशलता में 2 गुना सुधार कर सकती है

8. चूसने वाला ऊपर / नीचे, चूसने वाला सामने / पीछे, वी बेल्ट परिवहन सर्वो मोटर द्वारा चलाया जाता है, इसे सटीक स्थिति में रखा जा सकता है;

3. मुख्य मशीन पैरामीटर

1. अधिकतम कांच का आकार: 4000 * 2500 मिमी

2. ग्लास मोटाई: 3-10 मिमी

3. सक्शन हाथ की गति: 2-35 मीटर / मिनट

4. सक्शन आर्म का अधिकतम आकार बढ़ाया गया: 800 मिमी

5. स्विंग आर्म का कार्य कोण: 84 ~ 100 डिग्री

6. वायु खपत: 100 एल / मिनट

7. कुल शक्ति: 15 किलोवाट

8. कुल वजन: 2000KG

9. आयाम: 700 * 2800 * 2500 मिमी

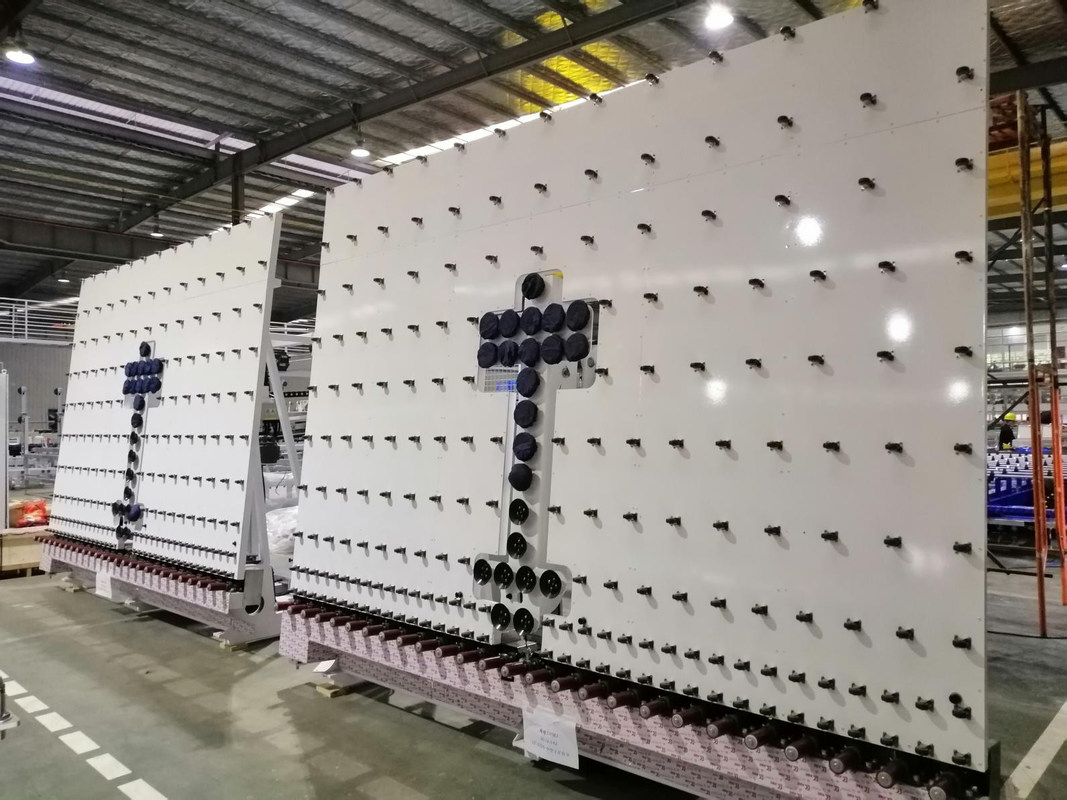

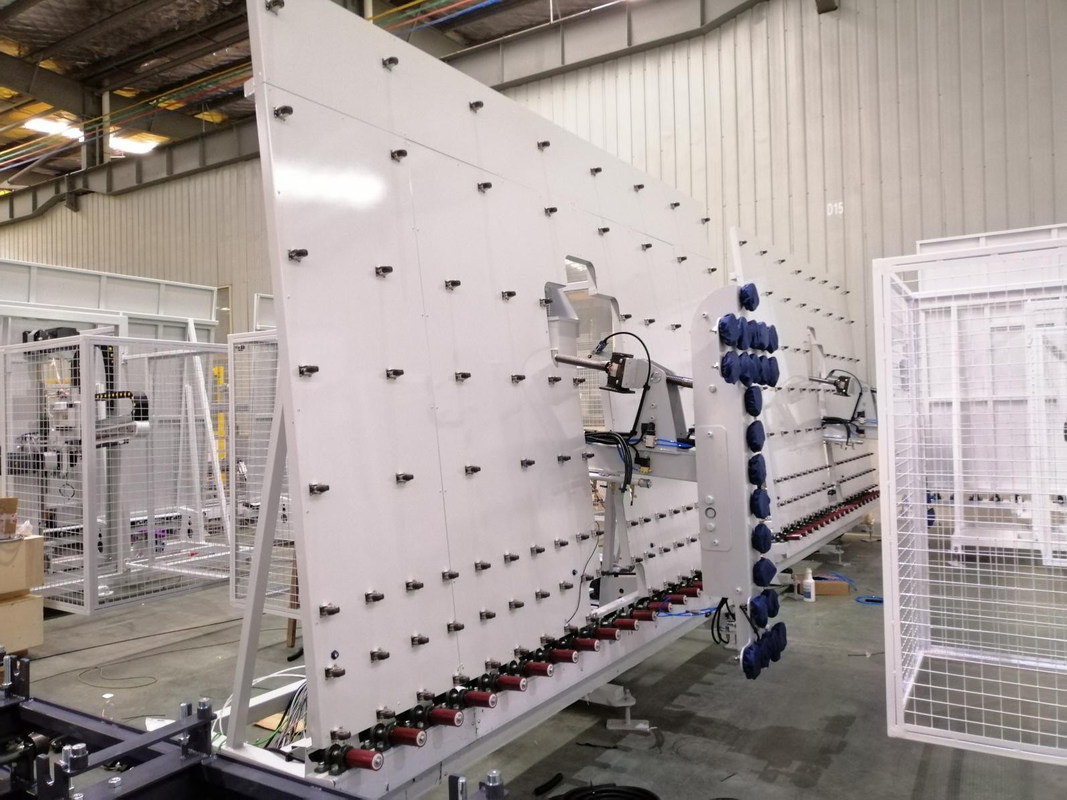

विस्तार तस्वीरें

10KW ग्लास प्रोसेसिंग मशीन, ग्लास लोडिंग टेबल PLC कंट्रोल सिस्टम

अन्य डबल ग्लास प्रसंस्करण मशीन।
