उत्पाद विवरण:
|
प्रमाणन: | CE | नाम: | घूमती हुई मेज |
---|---|---|---|
शर्त: | नया | आयाम (एल * डब्ल्यू * एच): | 600*550*985 मिमी |
बिक्री के बाद सेवा प्रदान की जाती है: | विदेशी सेवा, फील्ड स्थापना, कमीशन और प्रशिक्षण, वीडियो तकनीकी सहायता, फील्ड रखरखाव और मरम्मत सेवा के | वोल्टेज: | 380V 50 हर्ट्ज (अनुकूलन योग्य) |
कुल शक्ति: | 0.37 किलोवाट | ऑपरेटिंग आयाम: | 1500*1500 मिमी |
वजन: | 75/48 किग्रा | ||
हाई लाइट: | घूर्णन तालिका डबल ग्लेज़िंग ग्लास मशीन,1500 * 1500 मिमी डबल ग्लेज़िंग ग्लास मशीन,घूर्णन टेबल ग्लास उत्पादन लाइन |

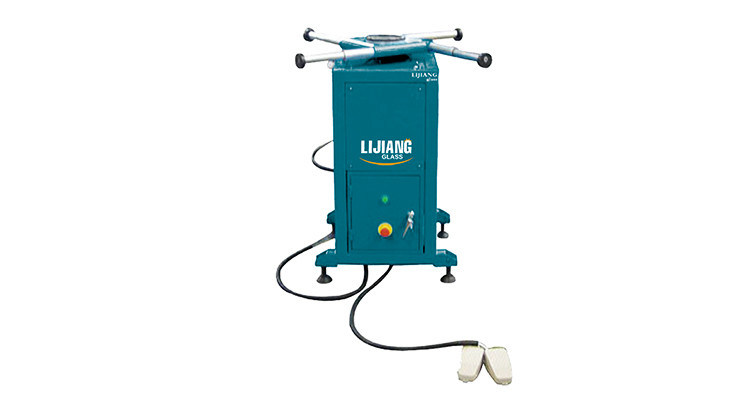

सीलेंट मशीन रोटेटिंग टेबल मशीन - LJSK02
1। परिचय:
मैनुअल सीलिंग पंप मशीनों का उपयोग करते समय घूर्णन टेबल मशीन का उपयोग सहायक घूर्णन ग्लास के लिए किया जाता है, आकार को विभिन्न ग्लास आकारों द्वारा अनुकूलित किया जा सकता है।घुमावदार सीलेंट-फैलाने वाली तालिका निर्माण इन्सुलेशन ग्लास या एक्ट वॉल ग्लास की अंतिम प्रस्तावना है।यह डबल ग्रुप गम खींचने के लिए एक घुमाया हुआ टेबल है।यह 90 ° इंटीग्रल बार घुमाया जा सकता है, यह चेहरे या इसके विपरीत घुमाया जा सकता है।घूमने और वैक्यूम चूसने वाले में ऑटो नियंत्रण उपकरण होते हैं, यह कांच के आकार की स्वतंत्रता पसंद चूसने वाले और खिंचाव हाथ नियंत्रण को जोड़ सकता है।विशेष निर्माण की खिंचाव भुजा एक सपाट सतह पर शीर्ष सपाट सतह की गारंटी दे सकती है।यह घुमाया गया सीलेंट-फैलाने वाली तालिका स्थिर घुमाई जाती है;कम टूटो, स्थिरता को आगे बढ़ाओ।यह इंसुलेटिंग ग्लास बनाने के लिए एक आदर्श उपकरण है।
2. मुख्य तकनीकी पैरामीटर:
काम के माहौल का तापमान | 15-40 ℃ |
ले जाने/जमा तापमान | -20-55℃ |
कैरी/जमा आर्द्रता | 30-90% |
इनपुट वोल्टेज | AC480V ± 10%, 60HZ |
निवेश शक्ति | 120w |
घूर्णन गति | 6.5r/मिनट |
हवा की खपत | 0.5-0.8 एमपीए |
अधिकतम कांच का आकार | 2000*1500 मिमी |
न्यूनतम कांच का आकार | 200*200 मिमी |
आयाम | 600*450*950 मिमी |
3. मुख्य निर्माण
इस मशीन में एडजस्ट फ्लैट बॉटम, प्रोप अप, रिवॉल्व टू प्रोप अप डिवाइस, स्प्रेड टू मूव डिवाइस, स्पिरिट कैरी कंट्रोल सिस्टम, इलेक्ट्रिक अप्लायंस कंट्रोल सिस्टम और प्लैंक शामिल हैं।
3.1 रिवॉल्व प्रोप अप डिवाइस
रिवॉल्व प्रोप अप डिवाइस में प्रोप अप, प्रोप अप पोल, प्रोप अप सेट, बड़ा चूसने वाला, छोटा चूसने वाला शामिल है।
३.२ डिवाइस को स्थानांतरित करने के लिए फैलाएं
इस डिवाइस में स्प्रेड शामिल था जो डेसेलेरेशन इलेक्ट्रिकल इंजीनियरिंग, डिसेलेरेट मशीन और चेन राउंड को स्थानांतरित करने के लिए था।
३.३ आत्मा नियंत्रण प्रणाली को वहन करती है
इस प्रणाली में स्पिरिट सोर्स प्रोसेसर, इलेक्ट्रोमैग्नेटिज्म वाल्व, सिंगल डायरेक्शन वाल्व और वैक्यूम घटना मशीन शामिल हैं, सिस्टम को आकार चूसने वाले के मैचों को नियंत्रित करते हैं।
३.४ विद्युत उपकरण नियंत्रण प्रणाली
इस प्रणाली में मशीन को महसूस करने के लिए प्रसार शामिल था, बिजली के उपकरणों के बाद, बिजली के उपकरण एक टुकड़ा जो मशीन को तोड़ते हैं और संचालित कर सकते हैं, भरोसेमंद काम कर रहे हैं, ऑपरेशन सरल है, स्वचालन डिग्री अधिक है।
4, स्थापना और समायोजन
इस मशीन बॉडी को सूखा होना चाहिए, इसमें कोई पाउडर नहीं है और इसमें कोई जंग नहीं है, तापमान 10-40 ℃ है।फ्लैट बॉटम को एडजस्ट करने के लिए रेगुलेट करें, मशीन को लेवल पर रखें, पूरी तरह से जांच लें कि सभी टाइट फर्मवेयर कंजंक्शन प्लेस ढीले हैं या नहीं, टाइट कॉम्बिनेशन।
पीले-हरे रंग के डबल-रंग में मल्टी-स्किन-वाउंड एनील्ड कॉपर का उपयोग करें, 4 मिमी 2 के अनुभागीय विमान के साथ, ग्राउंडिंग के बाद मशीन बॉडी और मुख्य ग्राउंडिंग स्पॉट के बीच प्रतिरोध 4Ω से कम होना चाहिए।
5, उपयोग और संचालन
5.1 कांच का आकार size500*400 मिमी400
सबसे पहले टर्न-ओवर में डिश को ऊपर उठाने के लिए बड़े चूसने वाले को ठीक करें, संपर्क से निपटने के लिए बदलने के लिए रखें, बिजली की आपूर्ति घुंडी स्विच को "खुली" स्थिति में रखें, पैरों को आदेश दें जो वैक्यूम चूसने वाला नियंत्रण चरण को स्थानांतरित करते हैं स्विच, मैनोमीटर नियंत्रण घुंडी को विनियमित करना, वैक्यूम डिग्री को फिट दबाव मूल्य प्राप्त करना (तब चूसने वाला ग्लास जेल के अनुसार, बहुत बड़ा समायोजित न करें), ऑपरेशन की आदत के अनुसार, इलेक्ट्रिकल इंजीनियरिंग को स्थिति में रखने के लिए घुंडी की दिशा बदलें "पॉजिटिव" या "एंटी" के बीच, पहले पैरों को ऑर्डर करें जो वैक्यूम चूसने वाले नियंत्रण को स्विच करते हैं (अन्यथा इलेक्ट्रिकल इंजीनियरिंग चालू नहीं होती है), फिर पैरों को स्थानांतरित करने के लिए स्विच करने के लिए स्विच करने का आदेश तुरंत आगे बढ़ सकता है ऑपरेशन।
5.2 कांच का आकार 550*400 मिमी
पहले टर्न-ओवर से विघटित करने के लिए बड़े चूसने वाले को ऊपर उठाएं, छोटे चूसने वाले स्पिरिट रोड को जल्दी से बदलने के लिए संपर्क से निपटने के लिए बदल जाएगा, फिर ग्लास को छोटे चूसने वाले पर रख दें, लंबाई को नियंत्रित करें जो ध्रुव को ऊपर उठाता है कांच के आकार के अनुसार, फिर पोल का समर्थन करने के लिए उपयोग करने के लिए मुड़ें, बोल्ट में कसकर सभी ग्लास के संपर्क में आने के लिए, अंत में एक शीर्ष को तैयार करने के लिए तैयार करें।बाकी एक साथ 5.1 . है
6, ध्यान:
६.१ जब बोल्ट में टाइट प्रोप अप करने के लिए ट्यून अप करें और ग्लास कॉन्टैक्ट भी एम्प्रेस, एक टॉप को प्रोप करेगा, प्रोप अप करेगा अन्यथा पोल हिलने के लिए मुड़ता है, प्रोप अप, राउंड ग्लास से निकल जाता है, ग्लास मूव का उत्पादन करेगा घटना।
६.२ उपयोग में बड़ा चूसने वाला, न चाहते हुए भी उच्च के बैरोमीटर के डेंट एडजस्ट में प्रवेश करेगा, अन्यथा वैक्यूम एक गिलास के लिए बहुत बड़ा है, उपयोग की मोटाई पतली है, कांच को जमीन पर रखना आसान है।
आवेदन:
यह उपकरण विदेशों और चीन के अंदर से उन्नत तकनीक द्वारा डिजाइन किया गया था।यह दो-घटक पॉलीसल्फाइड गोंद और/या फैलाने के लिए उपयोग किया जाने वाला विशेष उपकरण है
एल्यूमीनियम प्रकार इन्सुलेट ग्लास या पर्दे की दीवार ग्लास के लिए दो-घटक सिलिकॉन संरचना गोंद। ए और बी पंप कोरिया ब्रांड HASCO को अपनाते हैं। इसलिए यह विश्वसनीय कार्य-प्रभाव सुनिश्चित कर सकता है।
विशेष और सुविधाजनक मिश्रित उपकरण दो-घटक पॉलीसल्फाइड गोंद और / या दो-घटक सिलिकॉन संरचना गोंद के उच्च गुणवत्ता वाले मिश्रण को सुनिश्चित कर सकते हैं।यह उपकरण एक समान मिश्रण और एक्सट्रूडेड गोंद की निरंतर स्थिरता, अच्छा प्रसार प्रभाव और उच्च उत्पादन क्षमता द्वारा चित्रित किया गया है।
मुख्य विशेषता :
1. उपकरण दक्षता में सुधार के लिए आयातित मोटर प्रणाली
2. आयातित सीलेंट बंदूक, स्टेनलेस स्टील मिक्सर steel
3. उच्च दबाव डिवाइस की रक्षा
4.मिश्रित दर डिटेक्टर
5. एंटी-बैक फ्लो कंट्रोल स्ट्रक्चर 6. महत्वपूर्ण नियंत्रण भागों कोरिया ब्रांड को अपनाते हैं:
6. मिश्रित दर डिटेक्टर दो प्रकार के गोंद के दुर्लभ को नियंत्रित कर सकता है
7. उपकरण दक्षता में सुधार के लिए कोरिया HASCO को अपनाया।
8.सीलेंट गन
हमने कोरिया HASCO से सीलेंट गन को अपनाया।
स्टेनलेस स्टील मिक्स पाइप और हाइब्रिड खराद का धुरा, गोंद को साफ करने में आसान।
पंप में विशेष चेक वाल्व यह सुनिश्चित करने के लिए कि गोंद को धाराप्रवाह रूप से निकालें और अधूरे मिश्रण से बचें।
9.गोंद बाल्टी
बुलबुले के बिना समान रूप से ग्लूइंग।
मुख्य तकनीकी पैरामीटर:
काम कर रहे हवा का दबाव | 0.3-0.6MPa |
सीलेंट प्रसार दबाव | 15-20MPa |
सीलेंट मात्रा | 4 लीटर/मिनट |
ए / बी सीलेंट का व्यास | 570mm/280mm |
सीलेंट प्रसार वायु दाब अनुपात | 50:1 |
मिश्रित दर | 6:1-14:1 |
हवा की आपूर्ति | प्रवाह 0.8m3 / मिनट |
हवा का दबाव | 0.8MPa |
समग्र आयाम | 1100*950*1630mm |
वजन | 490 किग्रा |
गोंद ड्रम की क्षमता | 200-300 मिली/200 किग्रा |
