उत्पाद विवरण:
|
उत्पादन का नाम: | डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन | आवेदन: | प्रसंस्करण डबल / ट्रिपल / स्टेप ग्लेज़िंग ग्लास |
---|---|---|---|
अधिकतम ग्लास आकार: | 2500mm*3500mm/3300*7000mm | न्यूनतम ग्लास आकार: | 400mm * 280mm |
धोने की गति: | 2-10m / मिनट | काम करने की गति: | 45 मीटर / मिनट |
हाई लाइट: | 45 मीटर/मिनट डबल ग्लेज़िंग ग्लास बनाने की मशीन,आर्गन गैस डबल ग्लेज़िंग ग्लास बनाने की मशीन,आर्गन गैस डबल ग्लेज़िंग मशीनरी |

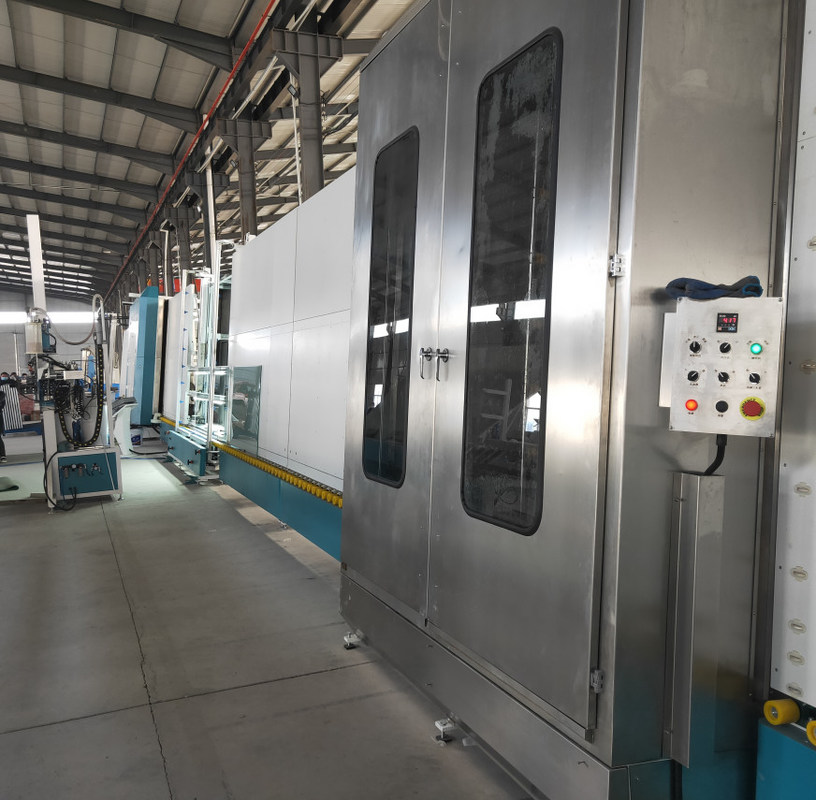

आर्गन गैस फिलिंग के साथ स्वचालित डबल ग्लेज़िंग ग्लास प्रोसेसिंग लाइन
मुख्य प्रदर्शन विशेषताएं:
• लाइन में 7 खंड हैं:
01 स्थानांतरण अनुभाग;
02 वॉशिंग मशीन;
03 निर्वहन खंड;
04 निरीक्षण और स्थापना अनुभाग;
05 स्थानांतरण अनुभाग;
06 दबाने और भरने वाले खंड;
07 निर्वहन खंड।
•पीएलसी नियंत्रण प्रणाली, टच स्क्रीन इंटरफ़ेस
•सीमेंस सर्वो मोटर्स का उपयोग करना
•डबल ग्लास, ट्रिपल ग्लास का उत्पादन करने के लिए लागू
वैकल्पिक कार्य:
•वैकल्पिक किनारों के साथ स्टेप ग्लास
•आकार का गिलास
•आर्गन गैस स्वचालित रूप से भरना
कांच को स्थानांतरित करने के लिए एयर-फ्लोटिंग तकनीक
आईजी उत्पादन की उच्च गुणवत्ता में सुधार के लिए कांच को पहियों से दूषित होने और निशान छोड़ने से रोकने के लिए
तकनीकी डेटा
मैक्स।कांच का आकार | 2500 मिमी * 3500 मिमी |
गैस भरने के लिए अधिकतम कांच का आकार | 2500 मिमी * 3200 मिमी |
न्यूनतम।कांच का आकार | 280 मिमी * 450 मिमी |
कांच की मोटाई | 3-15 मिमी |
इन्सुलेट ग्लास मोटाई | 60 मिमी |
कांच धोने की गति | 2-10मी/मिनट |
ग्लास कन्वेयर गति | ४५मी/मिनट |
धुलाई ब्रश | ०.१ मिमी बालों के साथ ३ जोड़ी नरम ब्रश |
जलापूर्ति | पानी की खपत: 0.5 टी / एच चालकता: 40μs / सेमी |
हवा की आपूर्ति | प्रवाह: 0.8 मीटर / मिनट |
हवा का दबाव | 0.8MPa |
कुल शक्ति | 3P 380V 50HZ 40KW |
आयाम | 23500*3500*3700mm |
वजन | 6500किग्रा |
गैस भरने की सुविधाओं का मुख्य विवरण:
• महत्वपूर्ण सीलिंग प्रभाव, उच्च आर्गन सामग्री के साथ स्वचालित रूप से आर्गन गैस भरें
• अनुवर्ती सीलिंग विधि के साथ कांच के विभिन्न आकारों को भरने के लिए ज़ोन सेट करें, आर्गन हानि को कम करता है
• गैस मूल्य निर्धारित कर सकते हैं और टच स्क्रीन पर गैस भरने की प्रक्रिया दिखा सकते हैं
• गैस भरने की प्रक्रिया के स्थायी नियंत्रण के लिए फास्ट रिएक्टिंग सेंसर
• गैस की सघनता 90% से अधिक तक पहुंच सकती है
• स्पेसर फ्रेम पर छेद करने की कोई जरूरत नहीं
• मानक गैस आर्गन गैस है
नाम | मूल | ब्रांड |
सर्वो मोटर | जर्मनी | सीमेंस |
पीएलसी | जर्मनी | सीमेंस |
कम वोल्टेज विद्युत उपकरण | जर्मनी | सीमेंस |
आवृत्ति कनवर्टर | जर्मनी | सीमेंस |
स्थानांतरण मोटर | ताइवान | लिन्हाई |
ब्रश मोटर | ताइवान | लिन्हाई |
पानी का पम्प | चीन | लिंगज़ियाओ |
मार्गदर्शक | ताइवान | HIWIN |
वायवीय घटक | ताइवान | एयरटैक |
इलेक्ट्रिक गेज | चीन | मिरान |
फोटोइलेक्ट्रिक स्विच | जर्मनी | बीमार |
सूक्ष्म स्विच | ताइवान | देते हैं |
बटन और सूचक प्रकाश | फ्रांस | श्नाइडर |
टच स्क्रीन | ताइवान | समीक्षा |
इंटरमीडिएट रिले | जापान | OMRON |
ऑनलाइन गैस भरने के साथ आईजी लाइन |
सीलिंग मशीन: सिलिकॉन सीलेंट, पॉलीसल्फाइड सीलनेट, सिलिकॉन संरचना सीलेंट, पॉलीयूरेथेन सीलेंट के लिए दो पंपों के साथ स्वचालित सीलिंग रोबोट / मैनुअल सीलेंट स्प्रेडिंग मशीन।
1. 2000 मिमी * 2500 मिमी / 2500 मिमी * 3500 मिमी / 2500 मिमी * 4000 मिमी (बड़े आकार को ग्राहक बनाया जा सकता है)
2. ट्रिपल ग्लास
3. स्टेप ग्लास (3 या 4 साइड स्टेप ग्लास)
4. आकार का गिलास
5. दोहरी ग्लूइंग हेड के साथ सीलिंग पंपों के दो सेट
6. रंग बदले जा सकते हैं
7. मशीन की लंबाई बदली जा सकती है
8. कोड स्कैनिंग फ़ंक्शन के साथ
सिंगल / डबल गोंद आपूर्ति प्रणाली का चयन किया जा सकता है।एकल गोंद आपूर्ति प्रणाली ए पंप और बी पंप के एक सेट से सुसज्जित है, जो एक प्रकार के सीलेंट के लिए उपयुक्त है।डबल गोंद आपूर्ति प्रणाली दो अलग-अलग प्रकार के सीलेंट के लिए उपयुक्त है।इस मशीन के लिए पॉलीसल्फाइड, सिलिकॉन, सिलिकॉन स्ट्रक्चरल और पॉलीयूरेथेन सीलेंट सभी उपयुक्त हैं।
• जापान यास्कावा सर्वो प्रणाली नियंत्रण, सर्वो नियंत्रण प्रणाली के 8 सेट, पूर्ण स्वचालित और उच्च दक्षता वाली सीलिंग मशीन
• 4 खंड, कांच भंडारण कर सकते हैं
• टाइमिंग बेल्ट, सुचारू स्थानांतरण और सटीक स्थिति अपनाएं
• खुरचनी और रोलर से कांच के कोनों को स्वचालित रूप से ठीक करें
• कांच के आकार, गोंद की गहराई (30 मिमी) को स्वचालित रूप से मापें
• प्रत्येक ऑटो-फ़ंक्शन मैन्युअल ऑपरेशन के साथ है
• सिलिकॉन, पॉलीसल्फ़ाइड और सिलिकॉन संरचनात्मक सीलेंट का उपयोग कर सकते हैं
• गोंद सिर मशीन के सामने है, जो स्टेप ग्लास कोटिंग के लिए आसान है
• इंसुलेटिंग ग्लास प्रोसेसिंग लाइन के साथ जोड़ा जा सकता है
गोंद सिर मशीन के सामने हो सकता है, जो स्टेप ग्लास को सील करना आसान है और आईजी लाइन के साथ जुड़ा हुआ है
मैक्स।कांच का आकार | 2500*4000mm |
न्यूनतम।कांच का आकार | 400*300mm |
कांच की मोटाई | 12-50 मिमी |
काम करने की गति | 5-40मी/मिनट |
हवा का दबाव | 0.6MPa |
दबाव निचोड़ें | 32MPaMP |
वोल्टेज शक्ति | 380V 15kw |
समग्र आयाम | 11000*2000*3500mm |
LIJIANHG के R & D इंजीनियर 10 से 20 वर्षों के कार्य अनुभव के साथ हैं, LIJIANG के R & D इंजीनियरों को कांच के उपकरण को इन्सुलेट करने और ग्लास प्रसंस्करण को अधिक सरल और बुद्धिमान बनाने के लिए बहुत सख्त आवश्यकताएं हैं।
LIJIANG GLASS के उत्पादों में मुख्य रूप से शामिल हैं: IG लाइन श्रृंखला;स्वचालित सीलिंग रोबोट श्रृंखला;लो-ई फिल्म एज विलोपन मशीन;स्पेसर झुकने मशीन श्रृंखला;ब्यूटाइल एक्सट्रूडर मशीन श्रृंखला;Desiccant भरने की मशीन और अन्य सहायक इन्सुलेट ग्लास मशीन।अनुकूलित इन्सुलेट ग्लास उद्योग, औद्योगिक एल्यूमीनियम मिश्र धातु, पर्दे की दीवार, हाई-स्पीड रेल, लिफ्ट और विज्ञापन उद्योग के निर्माण में लगभग 20 उत्पादों का व्यापक रूप से उपयोग किया जाता है।
2016 में, हमने स्वतंत्र रूप से विकसित छह अक्ष के साथ पहली पूरी तरह से स्वचालित ब्यूटाइल एक्सट्रूडर मशीन के आधार पर जिनान गोल्डन सीड एंटरप्राइज और सरकारी सब्सिडी का खिताब जीता।
2018 में, हमने राष्ट्रीय उच्च तकनीक उद्यम का खिताब जीता।इस अवधि के दौरान, हमने उच्च तकनीक वाले उत्पादों को विकसित करने के लिए कई प्रसिद्ध विश्वविद्यालयों और आयुध उद्योग मंत्रालय के 53 अनुसंधान संस्थान के साथ सहयोग किया।
